“按键消抖计数”案例程序设计说明

1 工程文件下载：

2 程序设计框架及关键实现说明

  2.1 程序步骤

l  void main()

    调用Init函数进行初始化，while(1)循环中，主要是判断按键是否按下，当按下Key1时数字加1，按下Key1时数字加1。

l  void Timer0() interrupt 1

定时器0中断处理程序，定时100us。用于显示发送的数据。

l  void Init()

    完成各部分功能模块的初始化；设置P0、P2、P3为推挽模式：

            P3M0=0x00;P3M1=0x00;P2M0=0xff;P2M1=0x00;P0M0=0xff;P0M1=0x00;

 开启定时器0，和初始化定时器的初始值：

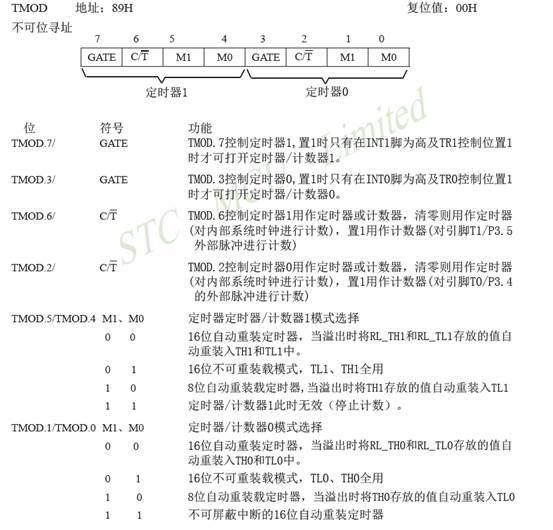

            TMOD=0x01;//定时器0，方式1

            ET0=1;//开启定时器中断

            TH0=(65535-1000)/256;

            TL0=(65535-1000)%256;

            TR0=1;//启动定时器

            EA=1；//开启中断

2.2 定义及函数说明

  2.2.1 定义说明

            sbit Key1 = P3^2 ;            //数字增加

            sbit Key2 = P3^3 ;            //数字减少

            sbit LED_SEL=P2^3;

            uchar G_count;        //记录中断次数

            uchar display;              //显示发送数据

            uint Key1_count;         //按键1计数

            uint Key_count;          //按键总的抖动次数

            bit flg_1ms;                 //1ms的标志

            bit Key1_C;        /*key1当前的状态*/

            bit Key1_P;        /*key1前一个状态*/

            bit Key2_C;        /*key2当前的状态*/

            bit Key2_P;        /*key2前一个状态*/

/*收发显示数据相关*/

        unsigned char flag;

        ucharduanxuan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0-f

 2.2.2 函数说明

      void Timer0() interrupt 1    //定时器0的中断响应函数

           void Init()                   //完成各部分功能模块的初始化

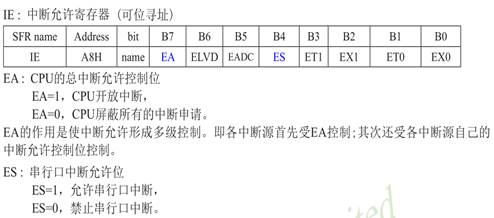

  3 相关寄存器配置

 MCS51 C语言中断号定义依据表
