“扫描频率可改变的电子钟”案例程序设计说明

1       工程文件下载：

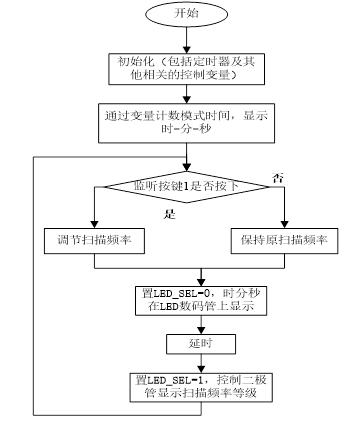

2       程序设计思路及流程图

数字钟是通过计数模拟时钟，将计数值转换成时间形式，以格式时-分-秒在LED数码管上进行显示，并通过按键调节扫描频率，该实验分8个等级，通过对应8个二极管从左至右指示扫描频率越来越高的8中扫描频率。总体达到软件计时，扫描频率可调的效果。

3       相关寄存器设置

1.  P0（8位）和P2.3需要设置成推挽输出，以驱动电路正常发光。按键作为输入，不需推挽，涉及寄存器及配置值如下：

        P2M1=0x00;

        P2M0=0xff;

        P0M1=0x00;

        P0M0=0xff;

        P3M0=0x00;

        P3M1=0x00;

2.  通过定时器0，采用方式1，在定时器中断中进行计数值的累加，涉  及寄存器（含可位寻址）及配置如下：

       TMOD=0x01;//定时器0，方式1

        EA=1;//打开总的中断

        ET0=1;//开启定时器中断

        TH0=(65535-1000)/256;

        TL0=(65535-1000)%256;

        TR0=1;//启动定时器

        PT0=1;

            P2M1=0x00;

            P2M0=0xff;

            P0M1=0x00;

            P0M0=0xff;
