“八位数码管滚动显示”程序设计说明
1 工程文件下载：
2 程序设计思路
8位数码管动态扫描是经典的测试数码管是否正常工作和学习使用数码管显示的案例，首先要理解段选和位选概念，段选是选择一个数码管上哪个发光二极管发光，而位选则是选择八个数码管中哪个数码管来显示。

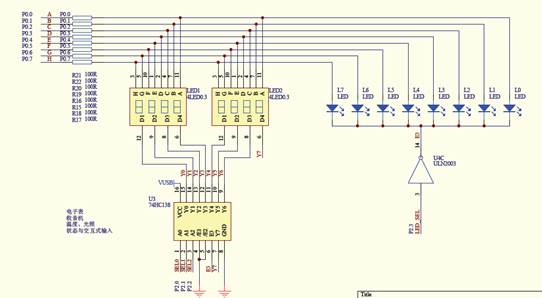

8位数码管动态扫描电路连接示意图
3 关键代码设计说明
3.1公共变量定义及说明
sbit Sel0=P2^0;//
sbit Sel1=P2^1;//
sbit Sel2=P2^2;//位选的三个引脚控制位
uchar show_w1;
uchar show_w2;
uchar show_w3;
uchar show_w4;
uchar show_w5;
uchar show_w6;
uchar show_w7;
uchar show_w8;//show_wi(i=1,2,3,4,……,8)分别是对应左到右的各个数码管上的显示的数字
uchar flag;//分频作用，同时用作位选下标
uchar count;//分频作用的变量
uchar duanxuan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71,0x40,0x00}; //段选，显示0-f
uchar weixuan[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07}; //位选,选择是0-7中的一个数码管 3.2 Init（）：完成初始化配置；
（1）P0和P2口需要设置成推挽模式输出，以驱动LED数码管正常显示。
P2M1=0x00; P2M0=0xff; P0M1=0x00; P0M0=0xff;
（2）TMOD=0x01; //定时器0采用模式1
（3）打开中断并允许定时器0中断
EA=1;//打开总中断
ET0=1;//允许定时器0中断
TR0=1;//启动定时器0
（4）设置定时器初始值
TH0=(65535-1000)/256; TL0=(65535-1000)%256;
（5）设置位选位flag初始值为0;
（6）为每个数码管要显示的内容赋初值
show_w1=0;show_w2=1;show_w3=2;show_w4=3;show_w5=4;show_w6=5;show_w7=6;show_w8=7;
3.3 void timer0() interrupt 1
当定时器0初始值不断加一最终溢出时激发的处理方法。
（1） 重设TH0、TL0；
（2） flag加一；如果flag等于8，则赋值flag为0
（3） P0要显示的值为0
（4） P2为位选结果，下标为flag。
（5） 如果位选为0，则显示段选下标为show_w1%10对应的数值；如果位选为1，则显示段选下标为show_w2%10对应的数值，以此类推。由于定时时间为1ms用于处理显示内容，而下一个1ms很快就会到，因此，虽然实际上并不是同时选通相应的数码管位，但是由于人眼有时延，因此感觉是同时显示。
3.4 void main()
主体功能，主要用于控制数码管循环显示
（1） 调用Init()完成程序初始化；
（2） 单纯一个死循环即可
4 寄存器知识补充说明

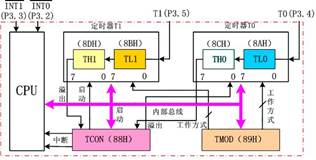

MCS51系列的单片机通常有2个16位可编程定时/计数器，即定时器0和1。MCS52系列还有一个定时/计数器2。可编程的意思是指其功能（如工作模式、定时时间、启动方式等）可由指令来确定和改变。通常都是赋值指令给相关的寄存器。与定时/计数器相关的有两个特殊功能寄存器（模式控制寄存器TMOD和控制寄存器TCON）。且定时器往往在中断中使用，以便当时间到了完成相应处理。MCS51单片机定时/计数器工作原理示意图如图6所示。
MCS51单片机定时/计数器工作原理示意图
每个16位定时/寄存器又分别由两个8位专用寄存器组成。其中TH0、TL0（对应定时器0）、TH1、TL1（对应定时器1），其访问地址依次为8AH-8DH。它们可单独访问，主要用于装载定时或计数的初始值。
定时/计数器0和1要正常工作，需要先设置好8位模式控制寄存器TMOD（89H）和8位控制寄存器TCON（88H）。TMOD主要用于设定定时/计数器的工作模式；TCON主要用于控制定时/计数器的启动/停止，保存T0、T1的溢出和中断标志。当定时器工作在计数方式时，外部事件可通过引脚P3^4（对应T0）或P3^5（对应T1）进行输入。本程序使用的是内部计时及相应处理，不是外部事件激活。
定时计数器工作原理：
16位的定时器/计数器实质上就是一个加1计数器。当定时器/计数器为定时工作方式时，计数器的加1信号由振荡器的12分频信号产生；每过一个机器周期，计数器加1，直至计满溢出为止。因此，定时器的定时时间与系统的振荡频率有关。
一个机器周期等于12个振荡周期，所以计数频率fcount=1/12osc。如果晶振为12MHz，则计数周期为：T=1/（12×106）Hz×1/12=1μs。这是最短的计数周期。若要延长定时时间，则需要改变定时器的初值，根据初始值需要选择适当的定时器长度（如8位、13位、16位等）。当定时器/计数器为计数工作方式时，通过引脚T0和T1对外部信号计数，外部脉冲下降沿将触发计数。若一个机器周期采样值为1，下一个机器周期采样值为0，则计数器加1。此后的机器周期S3P1期间，新的计数值装入计数器。所以检测一个由1至0的跳变需要两个机器周期，故外部事件的最高计数频率为振荡频率的1/24。例：如果选用12MHz晶振，则最高计数频率为0.5MHz。虽然对外部输入信号的占空比无特殊要求，但为了确保某给定电平在变化前至少被采样一次，外部计数脉冲的高电平与低电平保持时间均需在一个机器周期以上。
当CPU用软件给定时器设置了某种工作方式之后，定时器就会按设定的工作方式独立运行，不再占用CPU的操作时间，除非定时器计满溢出，才可能中断CPU当前操作。CPU也可以重新设置定时器工作方式，以改变定时器的操作。
在定时器/计数器开始工作之前，CPU必须将一些命令（称为控制字）写入定时/计数器。将工作模式控制字写入模式控制寄存器，工作状态字（或相关位）写入控制寄存器，并给定时/计数器赋初值。
定时器赋初始值计算：
如果需要需要定时为50MS，则计算方式如下：如果晶振是12MHZ，则机器周期为12MHz除以12，就是1MHz，每秒1000000次机器周期，那么50ms就是50000次机器周期。65536-50000=15536(3cb0)，TH0=0x3c，TL0=0xb0。1ms就是1000次机器周期。（65536-1000）/256是高位，（65536-1000）%256是低位。
TMOD寄存器的设置依据如图7所示。
TMOD寄存器设置依据
TCON寄存器的设置依据如图8所示。
TCON寄存器设置依据
定时/计数器初始化基本流程如图9所示。
定时/计数器初始化流程
中断工作原理

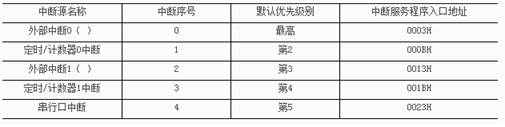

中断的概念： CPU在处理某一事件A时，发生了另一事件B请求CPU迅速去处理（中断发生）；CPU暂时中断当前的工作，转去处理事件B（中断响应和中断服务）；待CPU将事件B处理完毕后，再回到原来事件A被中断的地方继续处理事件A（中断返回），这一过程称为中断。MCS51中断信息如表2所示。
MCS51单片机中断信息表
与中断相关的寄存器包括：
① 中断允许控制寄存器IE：
中断允许控制寄存器IE
说明：
在用到中断时，必须要开总中断EA,即EA=1。
EX0(EX1)：外部中断允许控制位。EX0=1开外部0号中断，EX0=0关闭外部0号中断。
ET0(ET1)：定时中断允许控制位。ET0=1，开内部定时器0号中断；ET0=0关闭定时器中断0号开关。
ES: 串口中断允许控制位。ES=1，开串口中断；ES=0 关闭串口中断。
② 中断优先控制寄存器IP
说明：
l PS：串行口中断优先级控制位。PS=1设定串行口为高优先级中断；PS=0为低优先级中断。
l PT1：T1中断优先级控制位。PT1=1设定定时器T1为高优先级中断；PT1=0为低优先级中断。
l 外部中断1优先级控制位。PX1=1设定定时器外部中断1为高优先级中断；PX1=0为低优先级中断。
l PT0：T0中断优先级控制位。PT0=1设定定时器T0为高优先级中断；PT0=0为低优先级中断。
l PX0：外部中断0优先级控制位。PX0=1设定定时器外部中断0为高优先级中断；PX0=0为低优先级中断。
