“乒乓球游戏”程序设计说明

1   工程文件下载：

2  程序设计思路

STC板子上，最基础的功能就是数码管显示，LED灯显示和按键控制了，所以这里我们将这三个基础功能集合在一起，利用它们设计一个游戏出来，就是乒乓球游戏。

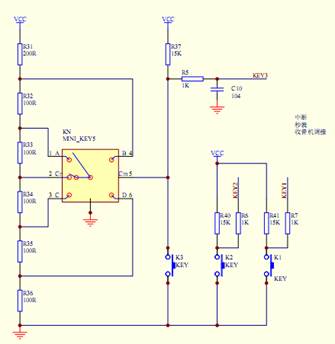

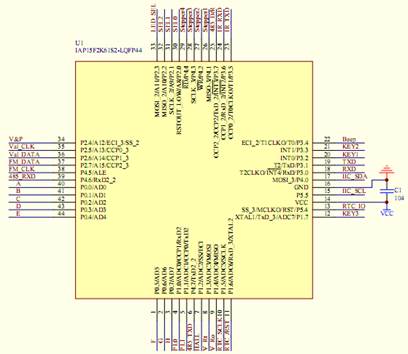

乒乓球游戏电路连接示意图

本实验的设计包括两个关键点：其一，如何让LED灯和数码管同时显示内容。其二，如何当前状态的不同和按键的不同来判断是什么情况的发生。

本程序使用了一个定时器: T0。

T0：设置为0.1ms中断一次，用来显示数码管和LED上的内容，程序中有个i变量是一个状态变量，分别对应着四种状态：为0时是开球方是选手1（左边）的状态，为1时是开球方是选手2（右边）的状态，为2时是等待开球的状态，为3时是比赛结束的状态。还有一些用于分频的变量，因为定时器0的中断频率是一定的，分频长度的不同，可以得到不同速度的内容的显示。根据i值的不同，会有相应的内容显示。



3  程序相关使用到的寄存器说明（文档后有说明，也可查数据手册）

TMOD=0x01;//定时器0，方式1

    EA=1;//打开总的中断

    ET0=1;//开启定时器0中断

    TH0=(65535-100)/256;//定时器初值0.1毫秒

    TL0=(65535-100)%256;

    TR0=1;//启动定时器

4 程序设计框架及关键实现说明

4.1 宏定义

#defineCheck_Time 3000     //按键消抖的周期

#defineMin_time 2000       //按键识别被为按下时检测到的最少次数

4.2全局变量

    (1) uchar show_w1,show_w2,show_w3,show_w4,show_w5,show_w6,show_w7,show_w8;

                        //,show_wi是数码管上数字显示

    (2) uchar flag,count,v,s;//flag用来分频所用和位选下标所用，count也用于分频，v:s是局比分

    (3) uchar duanxuan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,

                0x77,0x7c,0x39,0x5e,0x79,0x71,0x40,0x00};//段选，显示0-f

    (4) ucharweixuan[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07};//位选

    (5) uint i;//状态参数，0表示左边开球，1表示右边开球，2表示等待开球，3表示比赛结束

    (6) uint P1score,P2score; //分别是左边和右边的分数

    (7) uint shfitcounter; //分频所用的变量

    (8) uchar G_value;     //LED显示

 4.3函数

(1)void Init();            //初始化函数

(2)void Delay_1ms(uint t); //延时函数

(3)void timer0() interrupt 1;  //定时器0中断函数

(4)void main();            //主函数

l  消抖检测：

每500us检测一次，75次为一个周期，若检测到按下的次数超过周期的2/3则认为按键按下。

l  按键操作:

按键2用于开球（选手2即右边开球）或回击球。

按键3用于开球（选手1即左边开球）或回击球。

l  定时器0中断显示：

因为定时器中断的速度是很高的，而乒乓球的运动速度是比较慢的，起码是能一位位清楚地看清，所以我们需要进行分频操作，定义一个变量，每次定时器中断都使该变量加1，当达到一定大小时再进行某项操作，达到分频效果。

5  寄存器知识补充说明

5.1 定时器/计数器0/1控制寄存器TCON

TCON主要用于控制定时/计数器0和1的运行，以及是否允许接收与处理外部中断请求。

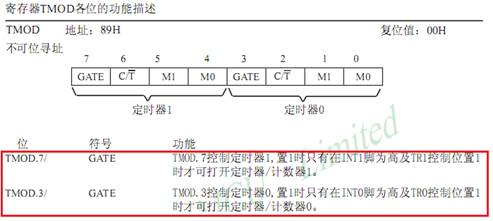

5.2 定时器/计数器工作模式寄存器TMOD

   TMOD在本程序中主要用于设置定时/计数器0的工作模式。

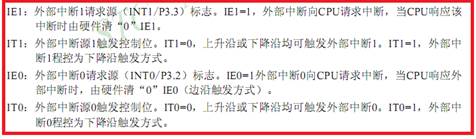

5.3 定时器0和1的中断允许寄存器IE

   IE主要用于控制定时/计数器0、1、外部中断、串行中断总中断是否被允许。

5.4 中断优先级控制寄存器低IP

使用IP寄存器主要是为了设定各中断优先级别。
