一、设计内容

建筑边坡支护设计
1、分析设计剖面、确定几何尺寸，选取设计参数；
2、边坡稳定性分析与评价;
稳定性计算；
结果分析。
3、边坡支护工程设计
选择支护方案；
边坡支护方案设计（计算、图）；
边坡坡面防护设计；

二、设计要求

（1）据提供的边坡基本资料进行边坡支护设计，支护形式根据边坡工程地质条件选定；
（2）在规定的期限内完成设计任务，提交设计成果（建议：全部手算、手绘设计图）
（3）设计成果内容包括：
      ①边坡支护设计计算书，内容含：边坡稳定性分析评价、土压力计算、支护结构设计计算、坡面防护等 ；
      ②边坡支护设计图（要求4张A3或2张以上A2），含：边坡地质剖面及稳定性分析图（找出潜在滑动面）、边坡侧向压力或滑坡推力计算图、支护结构平面布置图、支护结构剖面及大样图等。

三、时间安排

    第10-11周
①课程设计布置和准备工作(包括查阅资料等)1天；
②边坡稳定性分析（2天）
③支护结构荷载计算 1天；
④支护结构设计4天；
⑤绘制设计图纸2天；
⑥撰写说明书2天。

四、主要参考资料

（1）建筑边坡工程技术规范（GB 50330-2013 ）
（2）建筑结构荷载规范（GB5009-2012）
（3）混凝土结构设计规范（GB 50010-2010）
（4）砌体结构设计规范（ GB50003-2011 ）
（5）边坡工程，李建林主编，重庆大学出版社，2013
（6）滑坡防治工程设计与施工技术规范（DZT0219-2006)

五、边坡基本资料

        某住宅小区有4处高边坡, 坡长均为60m , 坡底标高60.00 m ,坡高分别为7m、9m、11 m 、13m、15m, 永久边坡。

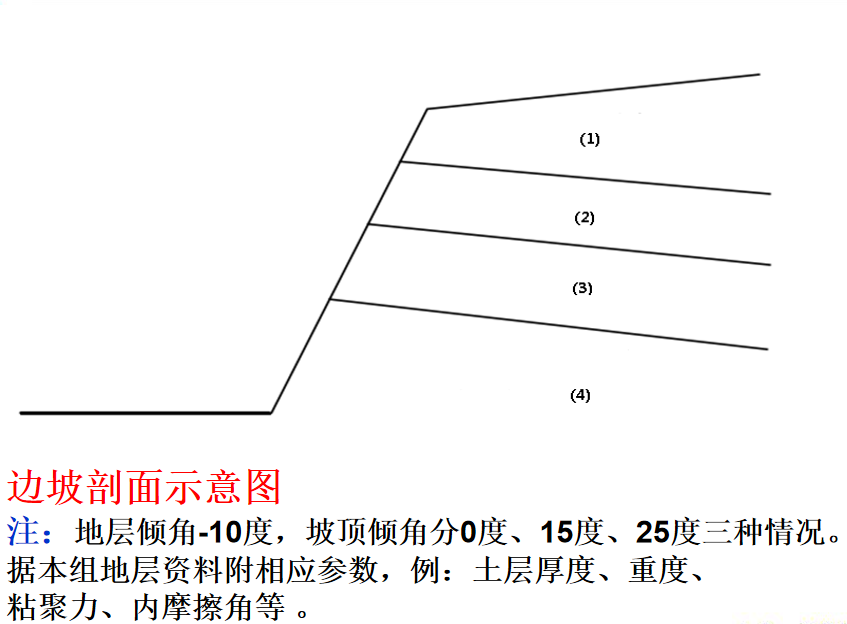

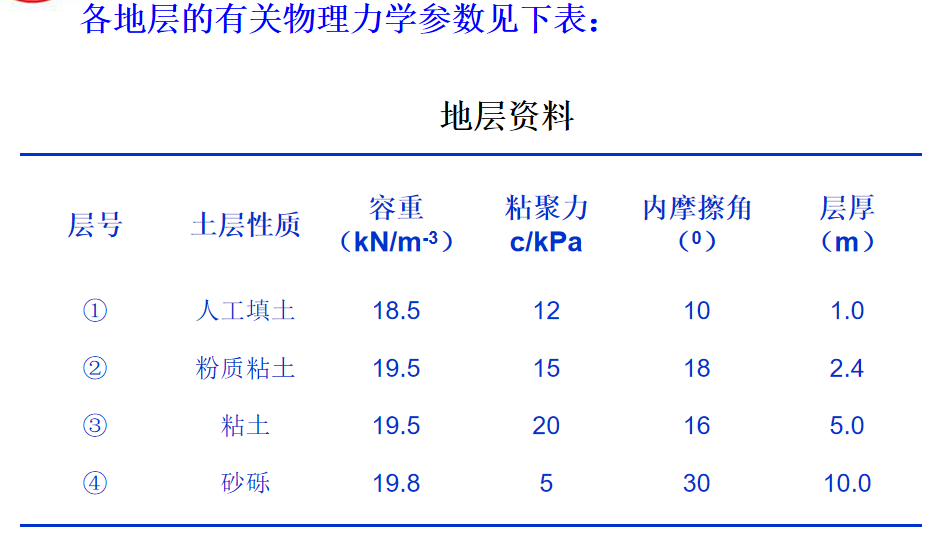

场地揭露的地层自上而下依次为:
①人工填土,由粉质粘土混少量碎石组成,松散状态;
②圆砾, 密实状态;
③砾砂, 稍湿 ～饱和,密实状态;
④残积粉质粘土,厚度>10.00 m ,可塑 ～硬塑状态,下伏基岩为第三系泥质粉砂岩。
地下水为受大气降水补给的砂砾层中的潜水,稳定水位埋藏标高56.60～58.50 m之间。地下水对钢筋砼无腐蚀性。

六、设计分组要求

 （每人一题，按学号顺序依序坡角、坡高）
①按坡面倾角：400、500、600、700、800 、900 ；
②按边坡高度： 7 m 、9m、11m、13 m、15m ；
学号:      1-6     7-12     13-18     19-24     25-30
坡高:     15m    13m       11m        9m        7m
坡面倾角按400、500、600、700、800 、900依序循环
③地面坡度
1班：0度     2班：15度     3班：25度

基本设计步骤

（1）确定边坡安全等级及安全系数
（2）边坡稳定性分析
（3）支护结构荷载计算
（4）支护结构设计
（5）坡面防护设计
