地下排水措施应根据边坡所处的位置、边坡与建筑物关系、工程地质和水文地质条件，确定地下截水、排水系统的整体布置设计方案,可选用盲沟、排水孔、排水井、排水洞、大口径管井、水平排水管或排水截槽等。
    当排水管在地下水位以上时，应采取措施防止渗漏。
    对于重要的边坡工程,宜设多层排水洞形成立体地下排水系统。必要时，在各层排水洞之间以形成排水帷幕，各层排水洞高差不宜超过40 m。

1 、盲沟


       地下水是边坡不稳定的主要原因之一，当滑坡表层有积水湿地和泉水露头时，可将排水沟上端做成排水盲沟，伸进湿地内，达到疏干湿地内上层滞水的目的。
       盲沟指其作用的不同可分支撑盲沟和截水盲沟。

( 1)支撑盲沟

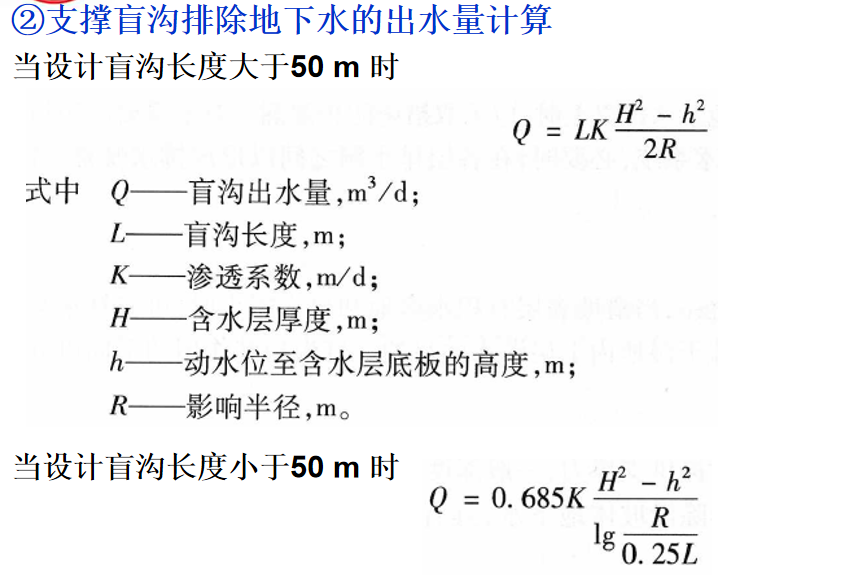

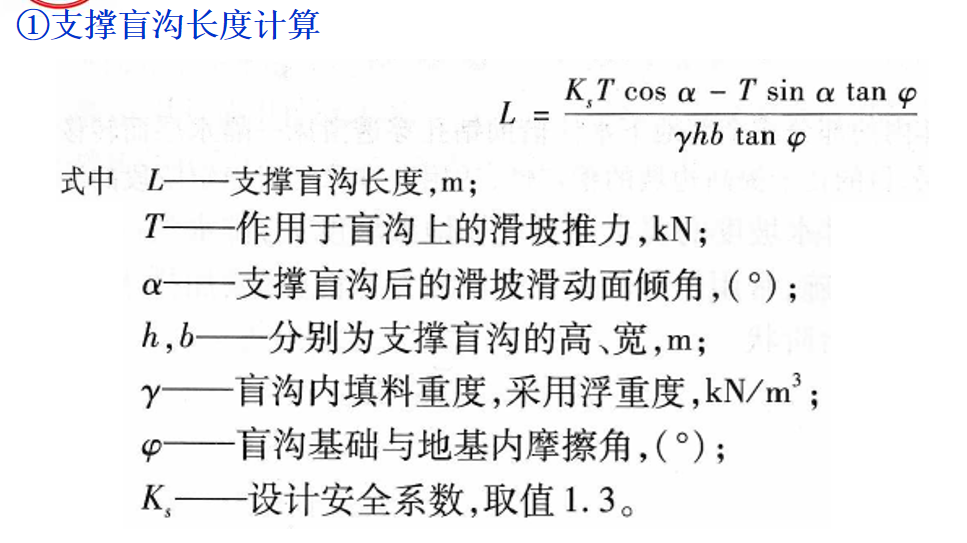

       支撑盲沟可起到排水作用，同时提供支撑力，一般深度为数米至十几米。对于规模较小、滑面埋深较小的滑坡，采用支撑盲沟排除滑坡体地下水，具有施工简便、效果明显的优点,并将起到抗滑支撑的作用。
        支撑盲沟一般顺滑坡移动方向修筑，布置在地下水露头处和由于地下水作用形成坍塌位置。为了更好地汇集和排泄地下水，首先应査明地下水流向及分布，以确定盲沟的位置。

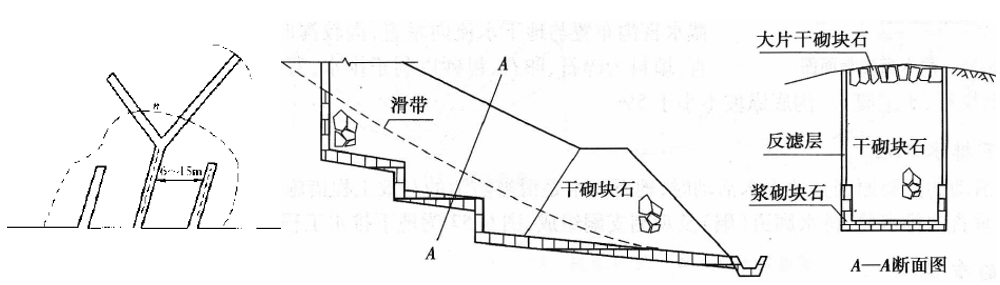

支撑盲沟的平面布置形式有Y 型、YYY型 和 Ⅲ 型
        盲沟的间距根据土质情况而定，一般采用6~15 m。
        支撑盲沟的上部分分岔成支沟，支沟方向与滑坡移动方向成30° ~45°夹角为宜。
        支撑盲沟的底部一般要放在滑动面以下0.5 m 的稳定地层中,并修成2% ~4% 的排水纵坡。沟底设计成台阶形，台阶宽度一般不小于2 m，底部用浆砌片石铺砌。

(2 )截水盲沟


       当滑坡外界有比较丰富的地下水补给时，常常采用截水盲沟, 以便将地下水未流入滑坡体之前被拦截引走。
        一般布置在滑坡边界以外约5 m 的稳定地段,沟底宽度不小于1 m,深度大于5 m 时,底宽不小于2 m。

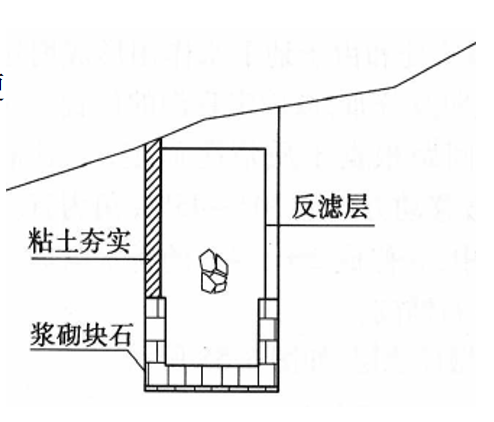

       截水盲沟布置与地下水流向垂直，沟较深时，沟壁应垂直，填料为碎石、卵石、粗砂以利于排水，背面设隔水层( 黏土或浆砌块石、土工膜）。沟底纵坡不小于5% 。

2)深层地下排水工程


       当滑坡滑动的主要原因是地下水活动时，地下排水是滑坡防治的有效工程措施。

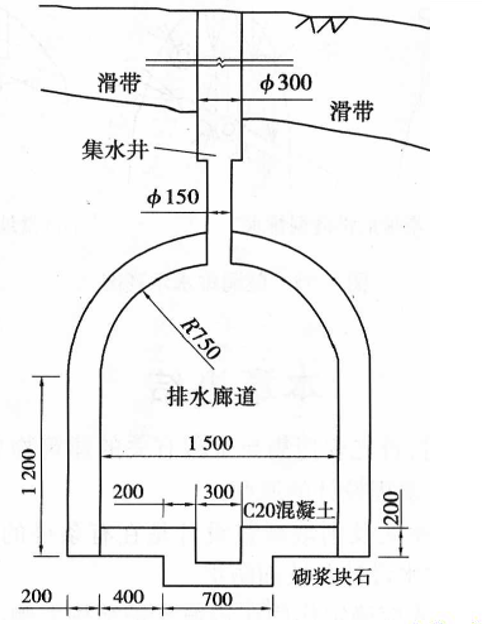

       地下排水工程一般由垂直向排水井、排水廓道（碉）及观测支碉组成，右图为地下排水工程断面图。

3)排水井的布置

       排水井的布置应以最大限度地降低地下水面为目的，并综合考虑地形地质条件及排水系统( 排水井、排水廓道等）的整体布置的合理性。
       (1 )垂直钻孔排水
垂直钻孔排水就是将滑坡体内的部分或全部地下水体借助钻孔穿透滑床一隔水层而转移到下伏另一较强透水层或含水层，目的在于提高边坡的稳定性，适用于排除相对稳定阶段的滑坡的地下水。

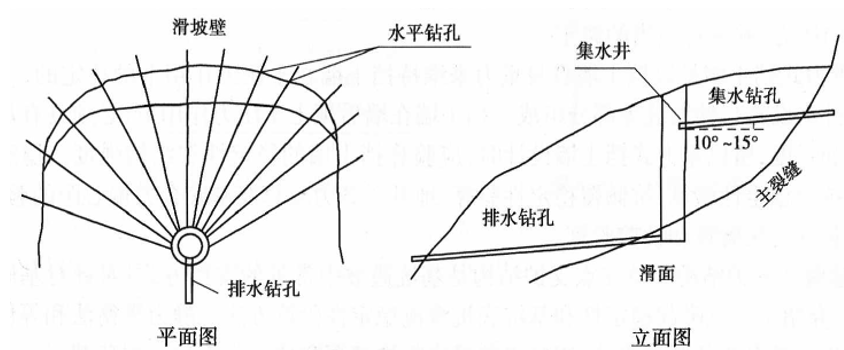

     （2）集水井-水平钻孔排水
       集水井-水平钻孔排水就是用仰斜角度不大的集水钻孔打入滑坡体内，将滑体内的滞水、潜水汇集到集水井中，再通过水平钻孔排出，以达到疏干滑体，降低地下水位，稳定边坡的目的。
        钻孔的仰斜坡度应以10° ~ 15°为宜，间距视滑体含水层渗透系数和要求疏干的程度而定,一般采用5 〜15 m 为宜。在平面上,根据滑坡内水文地质条件的不同，水平排水孔为平行排列或扇形放射状排列。在立面上，应根据要求排除的地下水层数、滑动面的陡缓和要求疏干的范围布置一层或多层。

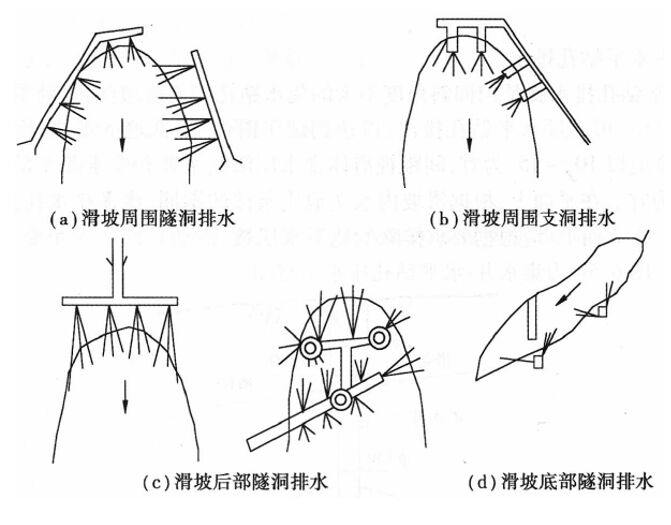

(3)排水隧洞
对于某些大型滑坡或排水量较大的滑坡，可以在滑面以下的稳定土层中,与滑坡轴线垂直方向开凿排水隧洞或利用勘察平洞作排水隧洞，通过在洞顶施钻穿过滑面的排水孔组成排水幕，来截排或引排滑体深处（大于15 -30 m)及滑面附近的潜水、承压水，并改变渗流方向，从而增加滑坡稳定性。
