定义：


    悬臂式挡土墙多用钢筋混凝土做成，它的稳定性主要靠墙踵悬臂以上的土所受重力维持，它的悬臂部分的拉应力由钢筋来承受。
特点：
1.截面尺寸小。
2.施工方便。
3.对地基承载力要求不高。
4. 工作面较大。
适用范围：地基土质差且墙高h>5m的重要工程。


悬臂式挡土墙设计（包括四个环节）


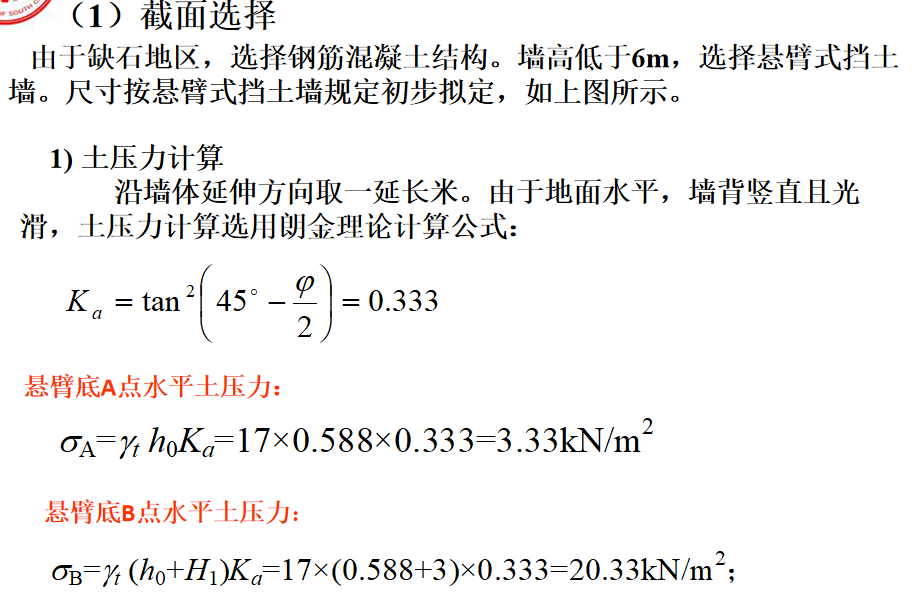

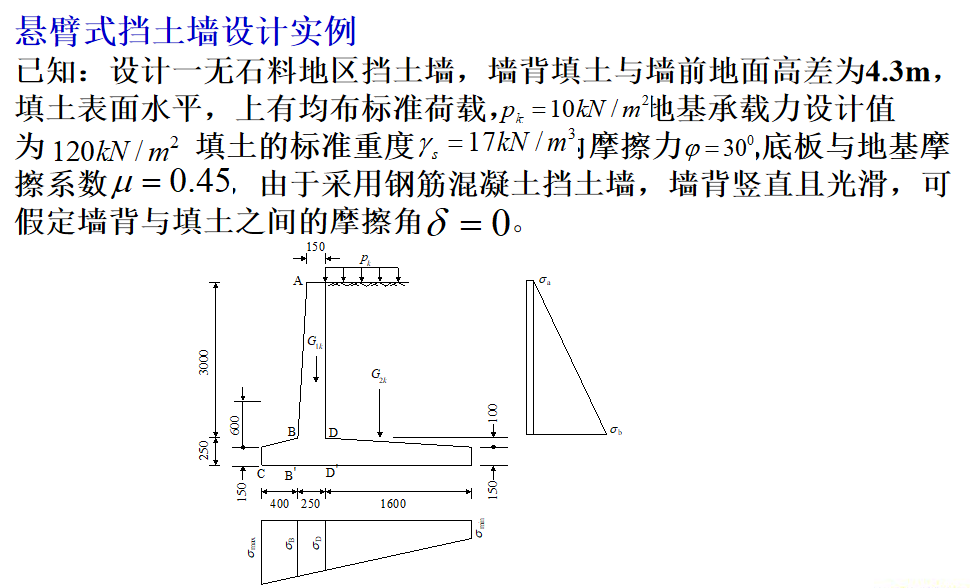

（1）根据支挡环境的需要拟定墙高，以及相应的墙身结构尺寸；

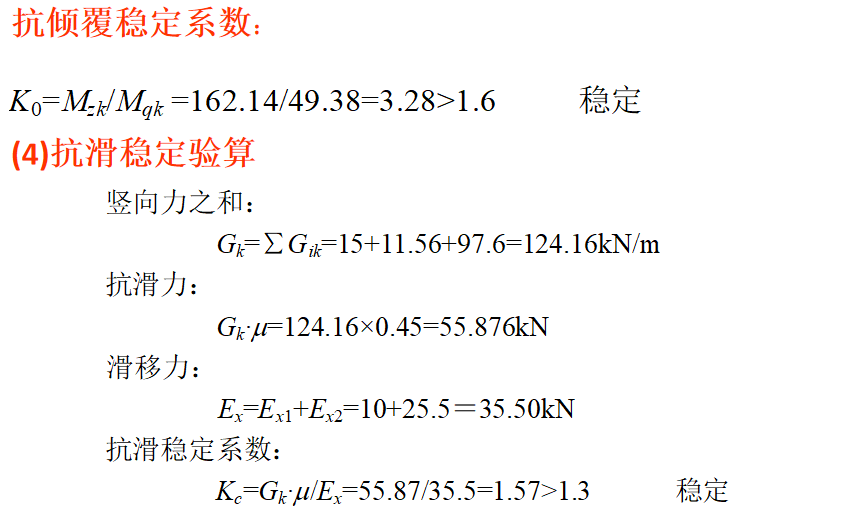

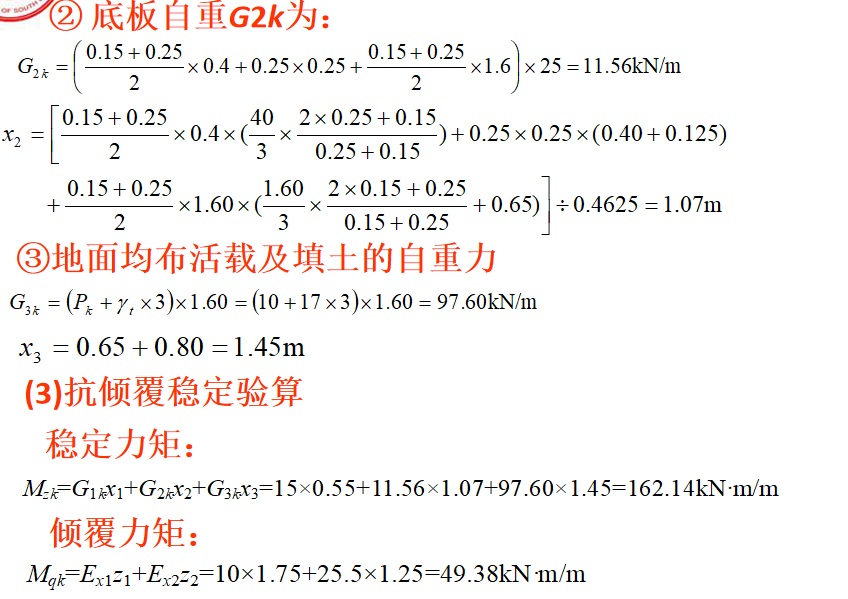

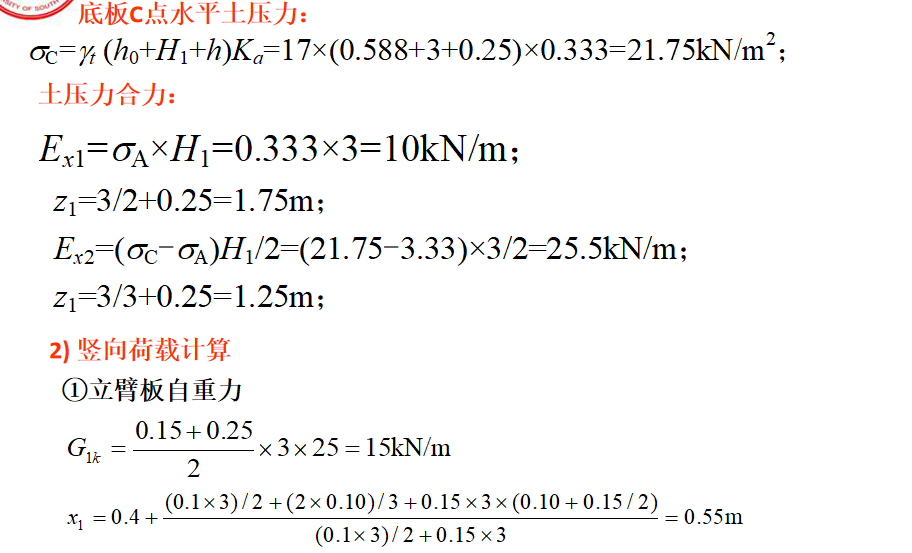

（2）根据所拟定的墙体结构尺寸，确定结构荷载(墙身自重、土压力、填土重力)，由此进行墙体的抗滑、抗倾覆稳定性验算，确认是否需要底板加凸榫设计；

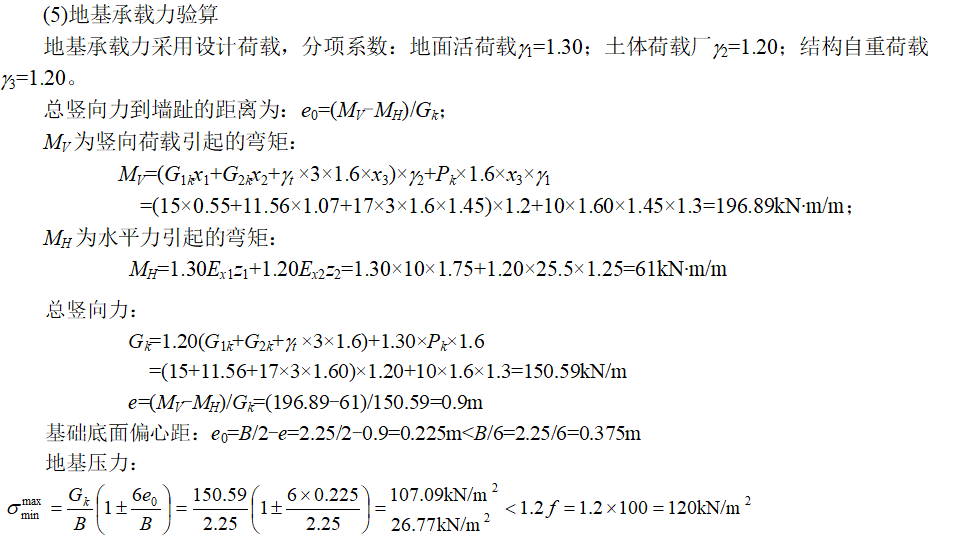

（3）底板地基承载力验算，确认底板尺寸是否满足要求；
（4）墙身结构设计。

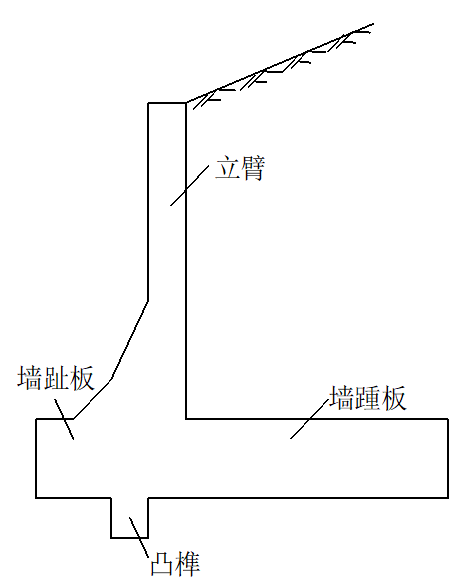

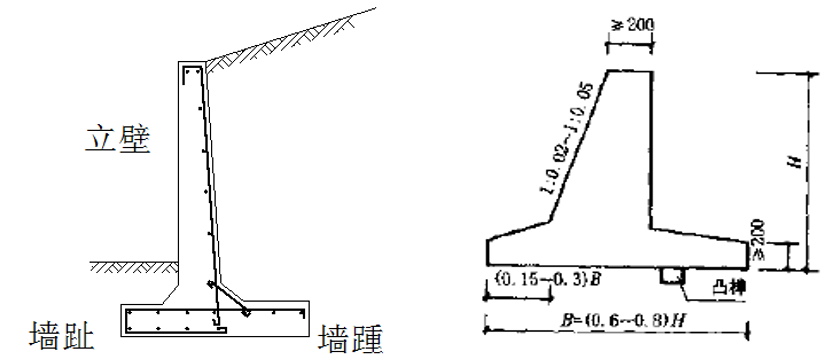

1、悬臂式挡土墙的构造-墙身

内侧：（即墙背）宜做成竖直面
外侧：（即墙面）可做成1:0.02～1:0.05的斜坡，具体坡度值将根据立臂的强度和刚度要求确定。
墙厚：当挡土墙墙高不大时，立臂可做成等厚度。墙顶宽度不应小于20cm。当墙较高时，宜在立臂下部将截面加宽。

1、悬臂式挡土墙的构造-底板

一般水平设置。通常变厚度，底面水平，顶面则自与立臂连接处向两侧倾斜。当墙身受抗滑稳定控制时，多采用凸榫基础。
墙踵板长度由墙身抗滑稳定验算确定，并具有一定的刚度。靠近立臂处厚度一般取为墙高的1/12～1/10，且不应小于30cm。
墙趾板的长度应根据全墙的倾覆稳定、基底应力（即地基承载力）和偏心距等条件来确定，其厚度与墙踵板相同。通常底板的宽度由墙的整体稳定性决定，一般可取墙高的0.6～0.8倍。

1、悬臂式挡土墙的构造-凸榫

为提高挡土墙抗滑稳定的能力，底板可设置凸榫，厚度除了满足混凝土的直剪和抗弯的要求以外，为了便于施工，还不应小于30cm。

1、悬臂式挡土墙的构造-其他

伸缩缝的间距不应大于20m。
沉降缝、泄水孔的设置应符合重力式挡土墙的相关要求。
墙身混凝土强度等级不宜低于C30，受力钢筋直径不应小于12mm。墙后填土应在墙身混凝土强度达到设计强度的70%时方可进行。

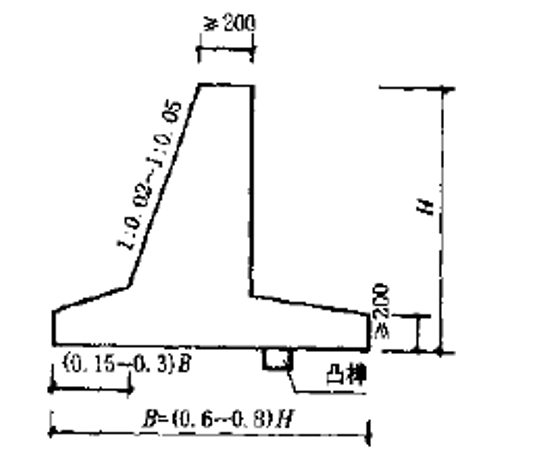

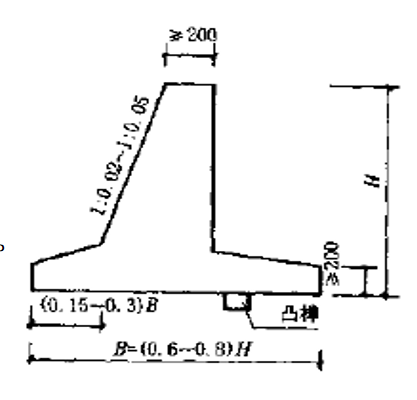

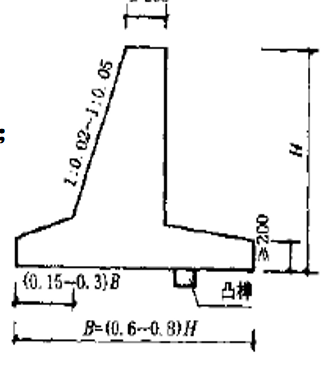

2、悬臂式挡土墙的设计-拟定截面初步尺寸

确定立臂的截面尺寸
   墙高根据工程需要确定;墙顶宽可选用20cm；墙背取竖直面，墙面取1:0.02～1:0.05斜度的倾斜面。
确定底板尺寸
底板在与立臂相接处厚度为（1/12～1/10）H，而墙趾板与墙踵板端部厚度不小于20～30cm；其宽度可近似取（0.6～0.8）H。墙踵板及墙趾板的具体长度将由全墙的稳定条件试算确定。

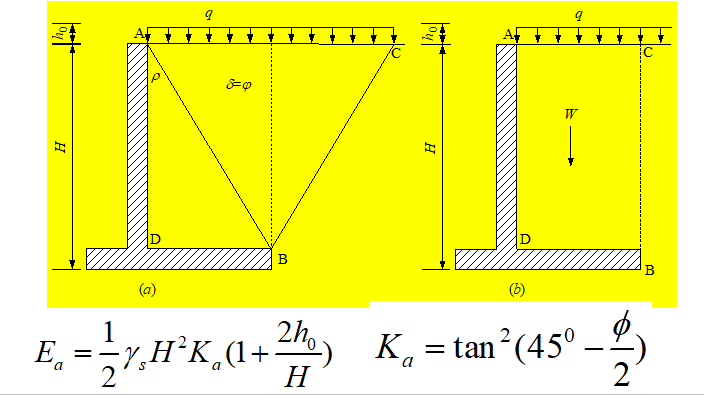

悬臂式挡土墙上的土压力计算
库仑理论：直线AB看作假想墙背，土体与假想墙背的摩擦角δ取土体的内摩擦角φ，   为假想墙背的倾角。计算ΣG时要计入墙背与假想墙背之间ΔABD的土体自重。
郎金理论：以过墙踵端点的竖直线段BC为假想墙背进行计算。

2、悬臂式挡土墙的设计-拟定截面初步尺寸

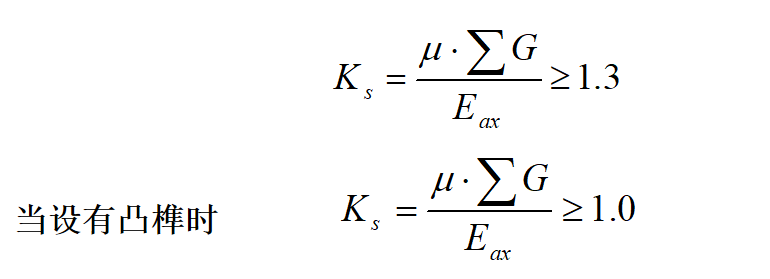

墙踵板长度（按抗滑稳定性确定）

墙趾板长度
根据全墙抗倾覆稳定系数公式，基底合力偏心距限制和基底地基承载力等要求来确定

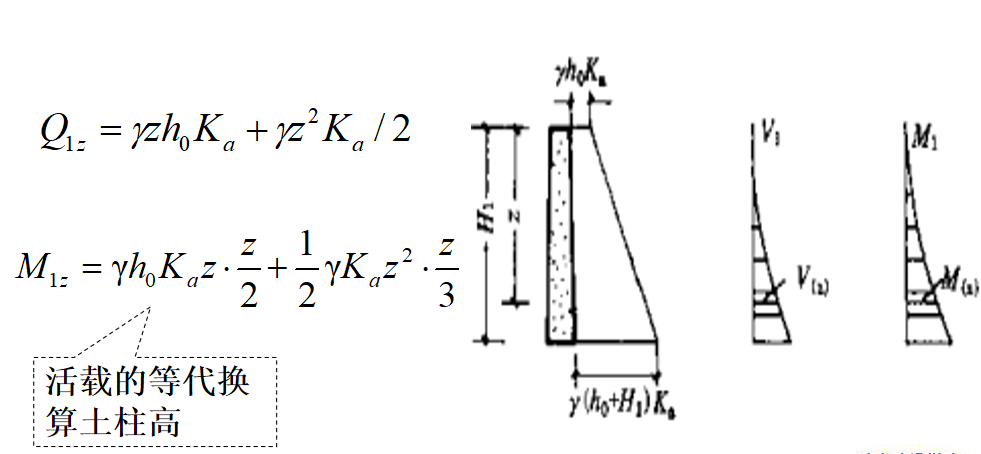

2、悬臂式挡土墙墙身内力计算－立臂的内力计算

立臂作为固定在墙底板上的悬臂梁，主要承受墙后的主动土压力与地下水压力，可不考虑挡墙前土的作用。按受弯构件计算。

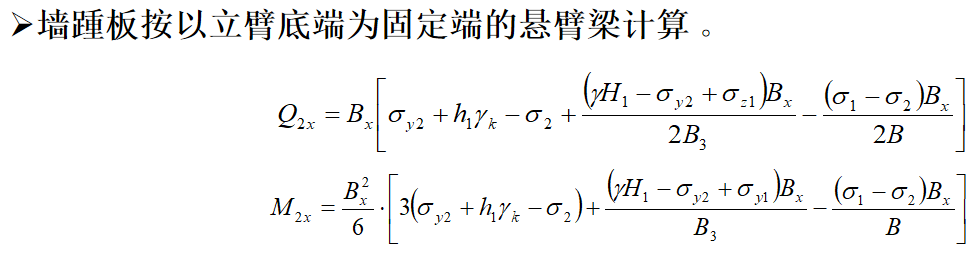

2、悬臂式挡土墙墙身内力计算


－墙踵板的内力计算

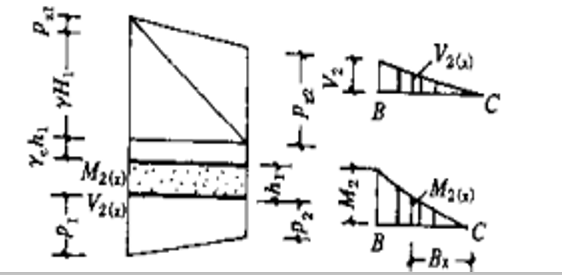

墙踵板按以立臂底端为固定端的悬臂梁计算 。

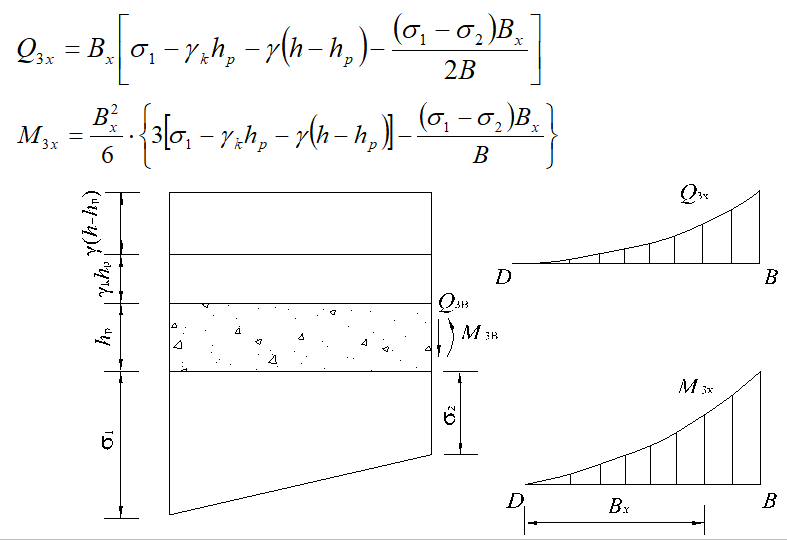

2、悬臂式挡土墙墙身内力计算－墙趾板的内力计算

墙趾板也按以立臂底端为固定端的悬臂梁计算 。

2、悬臂式挡土墙设计-墙身和底板的设计

均按受弯构件进行
墙身纵筋按计算确定，可根据弯矩大小分几次切断

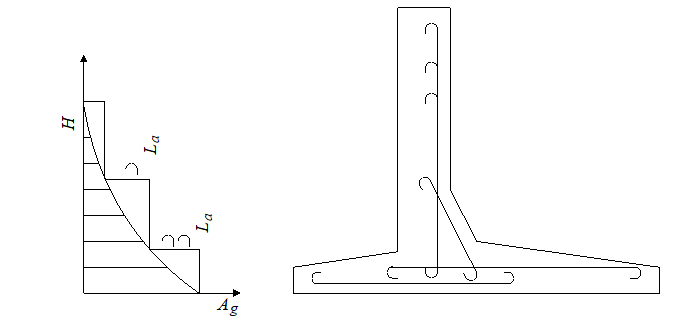

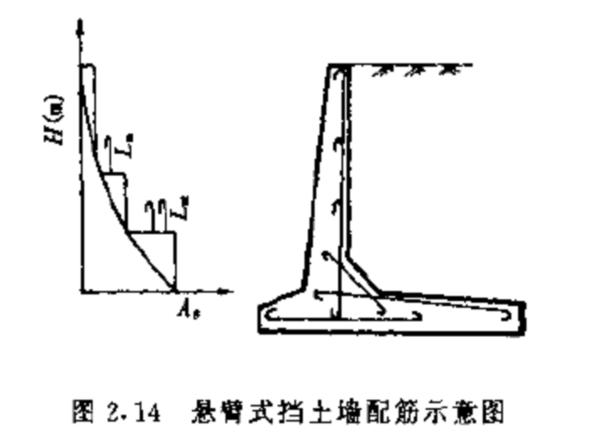

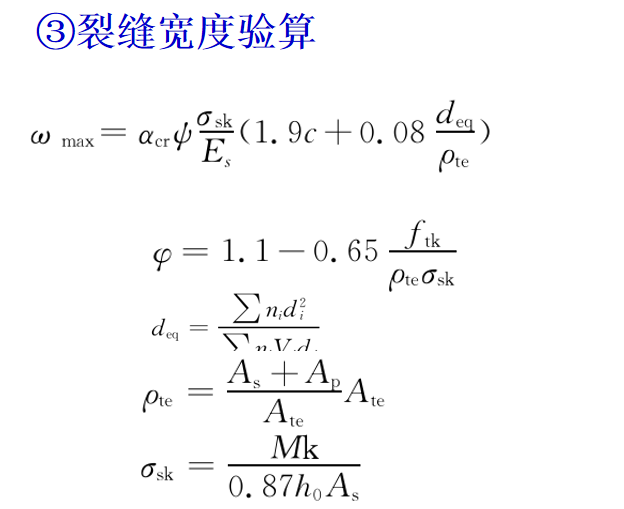

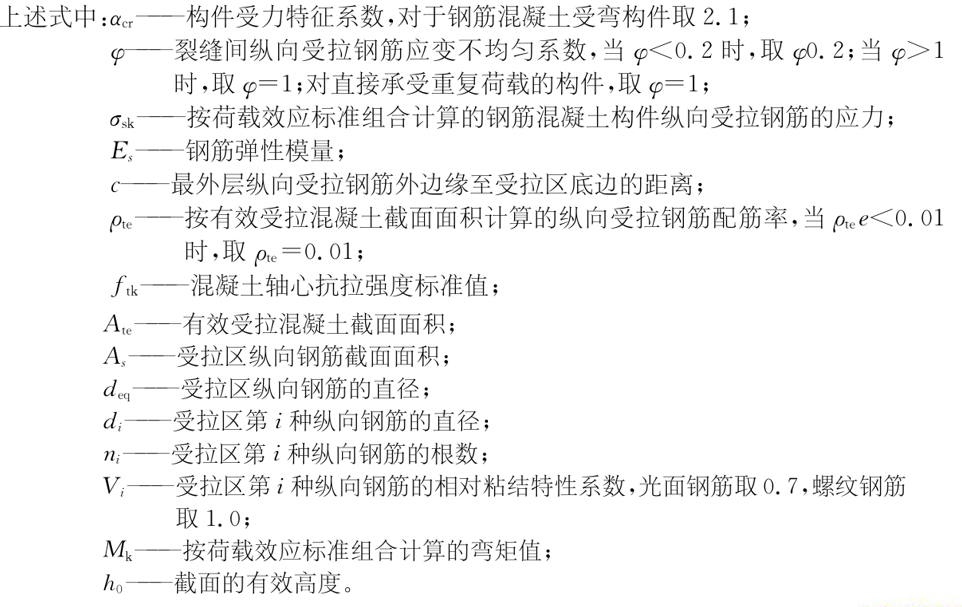

（5）墙身钢筋混凝土配筋设计

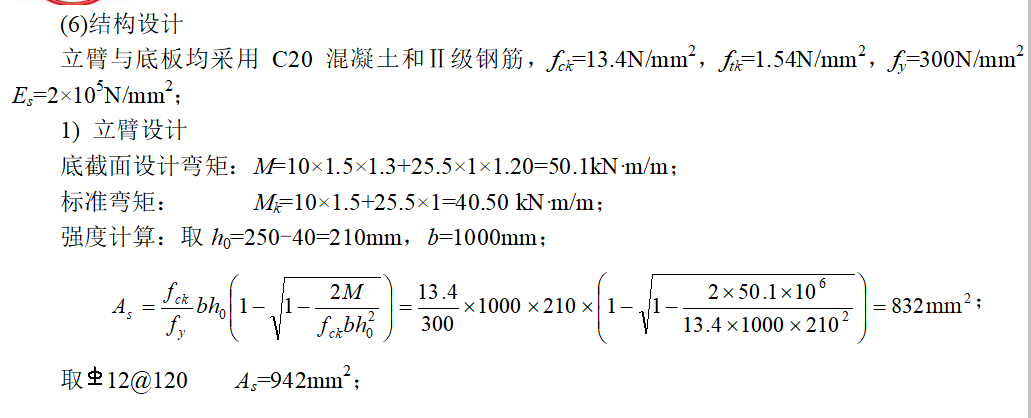

 ①立板配筋设计
        立臂受力钢筋沿内侧竖直放置，一般钢筋直径不小于12mm，底部钢筋间距一般采用100~150mm。因立臂承受弯矩越向上越小，可根据材料图将钢筋切断。当墙身立臂较高时，可将钢筋分别在不同高度分两次切断，仅将1/4～1/3受力钢筋延伸到板顶。顶端受力钢筋间距不应大于500mm。在水平方向也应配置不小于φ6的分布钢筋，小于立臂底部受力钢筋的1％。

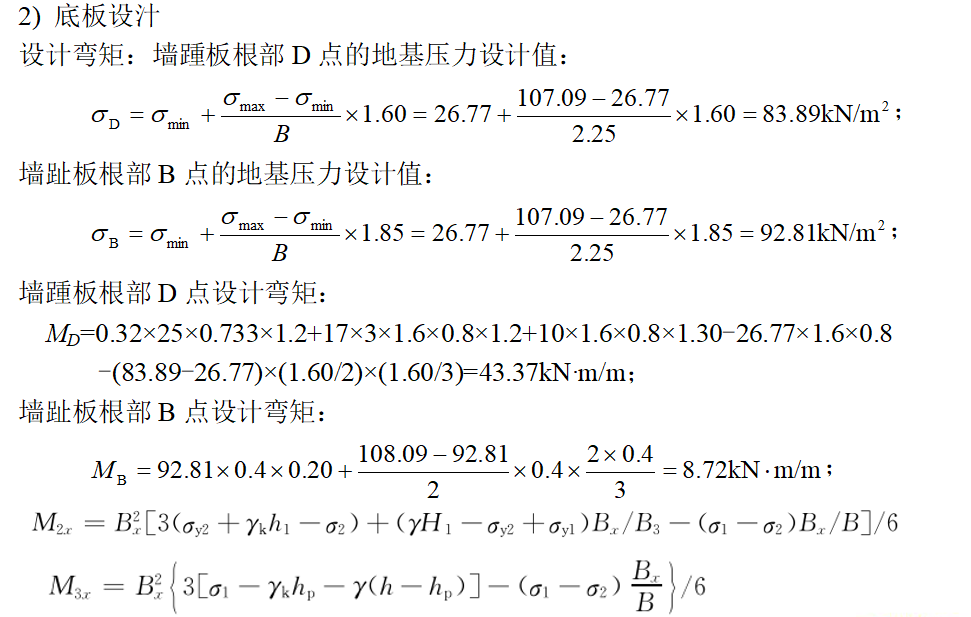

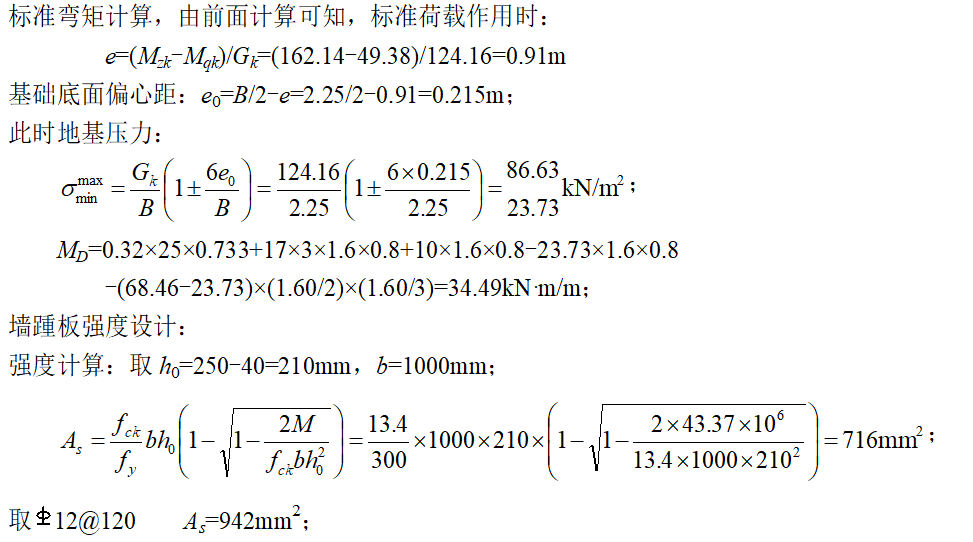

②底板配筋设计
        墙踵板受力钢筋，设置在墙踵板的顶面。受力筋一端插入立臂与底板连接处以左不小于一个锚固长度；另一端按材料图切断，在理论切断点向外伸出一个锚固长度。
         墙趾板的受力钢筋，应设置于墙趾板的底面，该筋一端伸人墙趾板与立臂连接处以右不小于一个锚固长度；另一端一半延伸到墙趾，另一半在B1/2处再加一个锚固长度处切断。
