边坡工程

陈文昭

目录

  • 1 边(滑)坡工程概论
    • 1.1 课程简述
    • 1.2 边(滑)坡的概念及类型
    • 1.3 边坡的变形破坏
    • 1.4 边坡的安全等级的划分
    • 1.5 边(滑)坡工程设计基本原则
    • 1.6 边坡工程设计的一般规定
    • 1.7 边坡工程常用处理措施
    • 1.8 边坡工程的地质勘探
    • 1.9 边坡工程施工
    • 1.10 边坡工程质量检验、监测及验收
    • 1.11 边坡工程设计
  • 2 边(滑)坡工程安全性分析评价
    • 2.1 边(滑)坡稳定性分析概述
    • 2.2 单平面滑动边坡稳定性分析
    • 2.3 条分法
    • 2.4 瑞典条分法
    • 2.5 Bishop条分法
    • 2.6 不平衡推力传递法
    • 2.7 Janbu条分法
    • 2.8 最危险滑裂面的确定方法
    • 2.9 土坡稳定分析中的图解法简介
  • 3 支挡结构荷载计算
    • 3.1 边坡支护结构上的侧向岩土压力计算
    • 3.2 滑坡推力计算
  • 4 坡率法与削坡减载设计
    • 4.1 概述
    • 4.2 坡率法的设计
    • 4.3 削坡减载的设计
  • 5 挡土墙设计与计算
    • 5.1 概述
    • 5.2 挡土墙分类及适用范围
    • 5.3 重力式挡土墙的设计
    • 5.4 悬臂式挡土墙的设计
    • 5.5 扶壁式挡土墙的设计
  • 6 抗滑桩的设计与施工
    • 6.1 概述
    • 6.2 抗滑桩设计荷载的确定
    • 6.3 抗滑桩内力分析与变形计算
    • 6.4 抗滑桩结构承载力设计
    • 6.5 抗滑桩的设计
    • 6.6 施工注意事项
  • 7 锚杆(索)设计与施工
    • 7.1 概述
    • 7.2 锚杆(索)的设计与计算
    • 7.3 锚杆(索)的构造设计
    • 7.4 锚杆(索)的施工
    • 7.5 锚杆(索)的试验与检测
  • 8 锚杆(索)挡墙支护
    • 8.1 概述
    • 8.2 锚杆(索)挡土墙设计荷载及内力计算
    • 8.3 土质边坡的静力平衡法和等值梁法
    • 8.4 锚杆挡墙肋柱和挡土板的结构设计
    • 8.5 锚杆挡墙构造设计
  • 9 排水工程设计与施工
    • 9.1 概述
    • 9.2 地表排水设计
    • 9.3 地下排水设计
  • 10 边坡工程读书报告及课程设计
    • 10.1 边坡工程读书报告写作安排
    • 10.2 边坡工程课程设计任务书
最危险滑裂面的确定方法

上述分析方法计算的稳定安全系数Fs并不一定代表边坡的真正稳定性,因为滑动面是任意假定的。
   真正代表边坡稳定程度的应该是稳定安全系数中的最小值。
   最危险滑动面:相应于最小稳定安全系数的滑动面。
   以下是工程中常用的确定土坡最危险滑动面的费伦纽斯(W.Fellenius)经验方法:

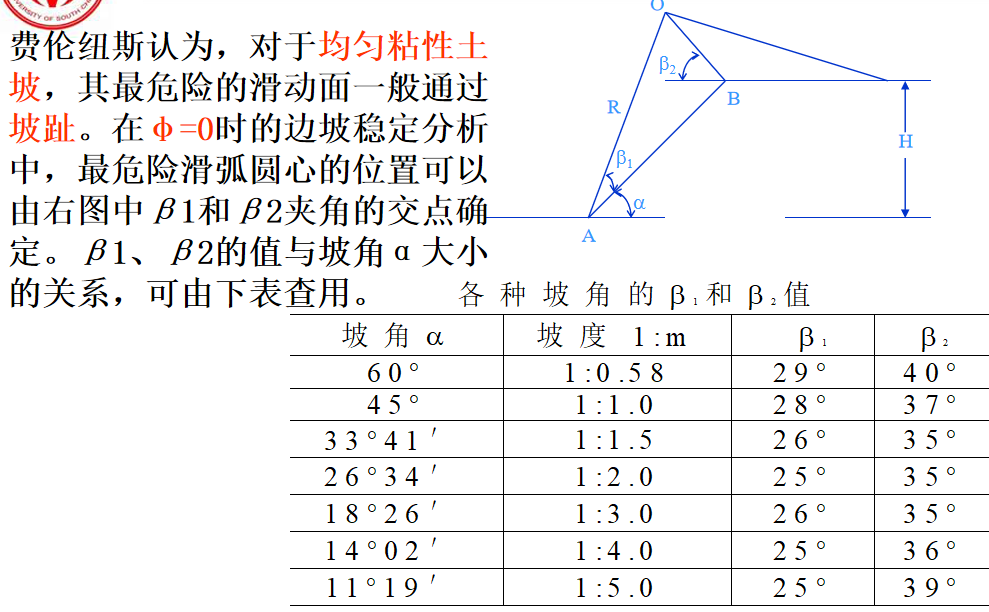

对于φ>0的土坡,最危险滑动面的圆心位置如下图所示:

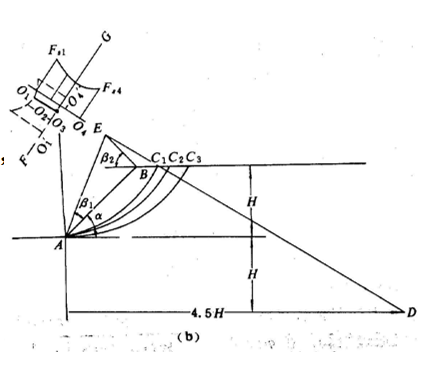

1、按下图中所示的方法确定DE线,自E点向DE延线上取圆心O1、O2…,通过坡趾A分别作圆弧,AC1、AC2…,并求出相应的边坡稳定安全系数Fs1、Fs2…;
2、用适当的比例尺标在相应的圆心点上,并且连接成安全系数Fs随圆心位置的变化曲线。曲线的最低点即为圆心在DE线上时安全系数的最小值。
3、但是真正的最危险滑弧圆心并不一定在DE线上。通过这个最低点,引DE的垂直线FG。在FG线上,在DE延线的最小值前后再定几个圆心,…,用类似步骤确定FG线上对应于最小安全系数的圆心,这个圆心才被认为是通过坡趾滑出时的最危险滑动圆弧的中心。
