边坡工程8-锚杆（索）挡墙支护

概述
锚杆挡土墙设计荷载及内力计算
结构设计
构造特征

1、概念

    锚杆挡土墙是由锚杆（索）、立柱和面板组成的支护，它依靠锚固在稳定岩土层内锚杆的抗拔力平衡墙面处的土压力。
     锚杆是一种受拉杆件，它一端与结构联结，另一端通过锚固在稳固的地层中，以承受土压力对结构所施加的推力，维持结构物的稳定。

锚杆挡墙类型

根据挡墙的结构型式可分为：
    板肋式锚杆挡墙
    格构式锚杆挡墙
    排桩式锚杆挡墙
根据锚杆的类型可分为：
    非预应力锚杆挡墙
    预应力锚杆（索）挡墙

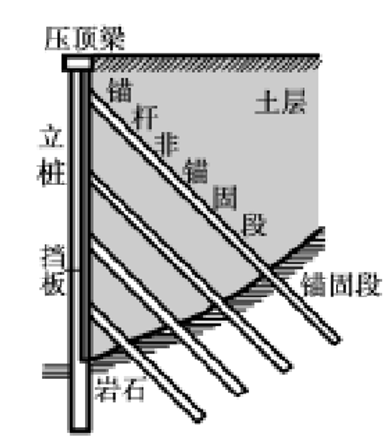

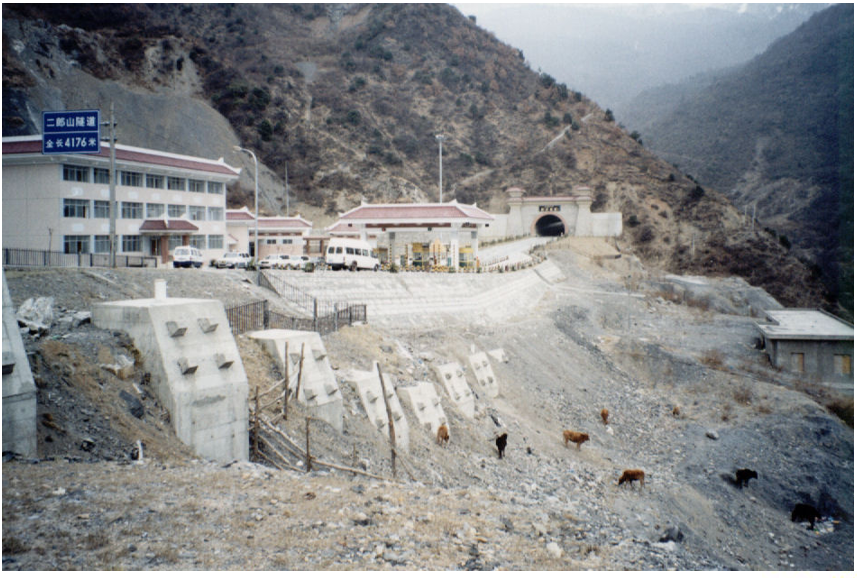

（1）排桩式锚杆挡土墙

       又称桩锚结构体系，它由竖桩(立柱)、岩石锚杆、面板、压顶梁、连系梁等构件组成。
         竖桩(立柱)和岩石锚杆组成承载体系,面板、压顶梁、连系梁等构件组成构造体系,承载体系和构造体系共同组成桩锚支挡结构体系。
        面板的作用主要是围护承载体系之间的土体,使其不致塌落,以保持墙面的美观。
         压顶梁和连系梁的主要作用是协调各榀承载体系间的受力条件,同时加强桩锚结构体系的整体刚度。

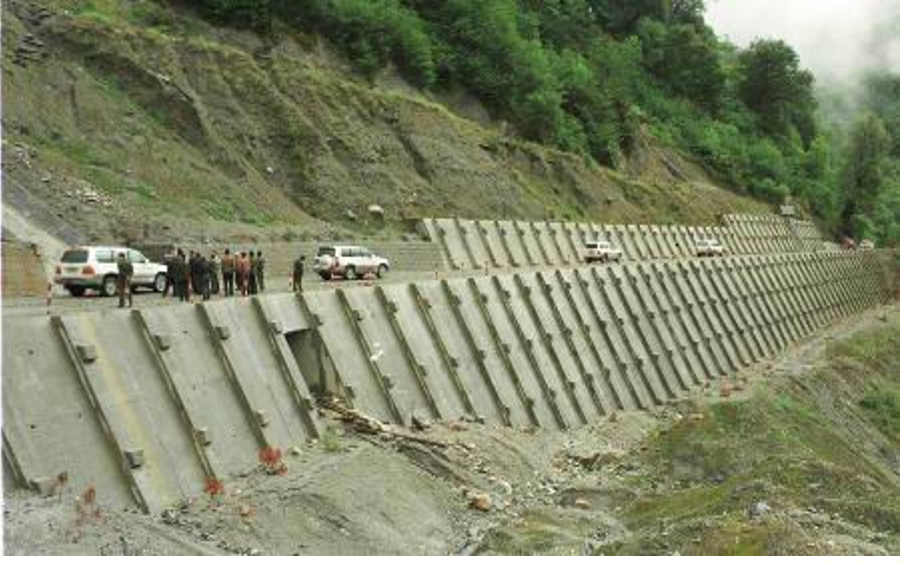

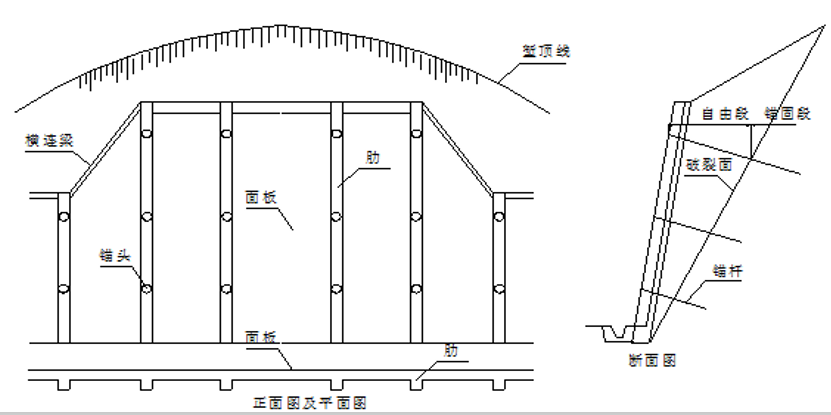

（2）板肋式锚杆挡土墙


     由带竖肋的板和灌浆锚杆组成，竖肋可向里，也可向外。
     板肋式锚杆挡土墙适用于挖方地段，当开挖后边坡稳定性较差时，可采用“逆作法”施工，即开挖到一定深度，施工锚杆，绑扎钢筋，墙面板灌注混凝土；待每一层结构达到一定强度后再开挖下一层，重复各步骤。

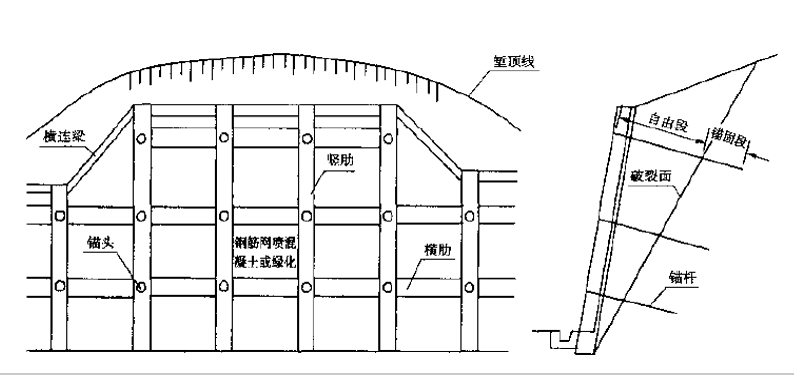

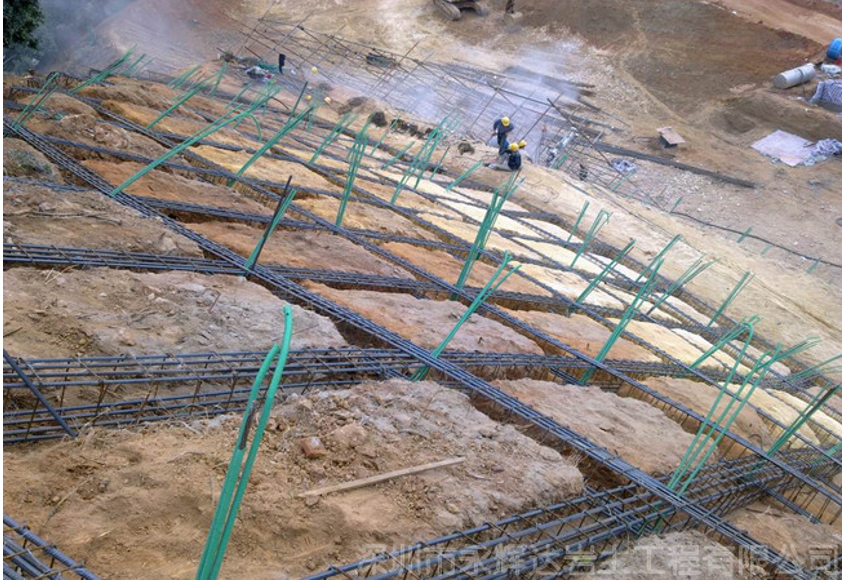

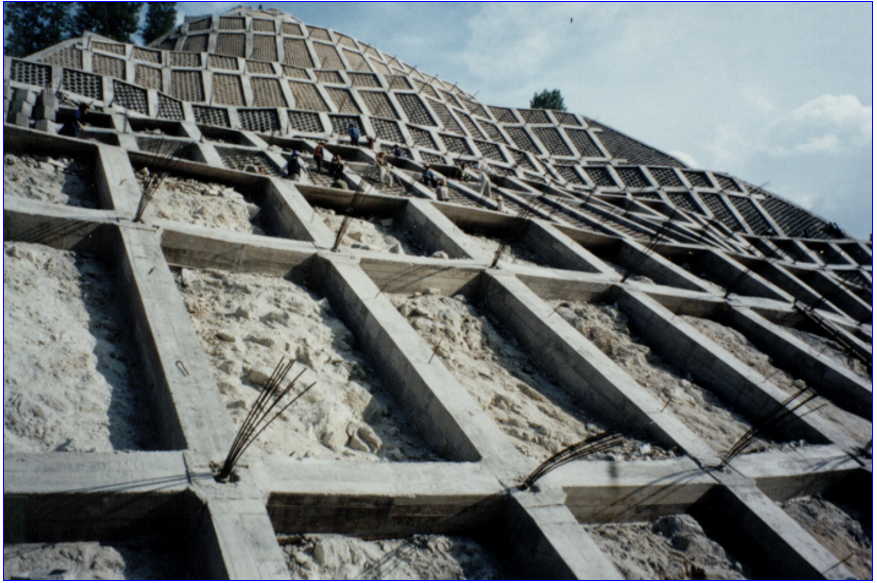

（3）格构式锚杆挡土墙


      由现浇网状的钢筋混凝土格架梁和灌注锚杆组成。
      垂直型墙面可用于稳定性和整体性较好的岩石边坡；后仰型墙面可用于各类岩石边坡和稳定性较好的土质边坡。

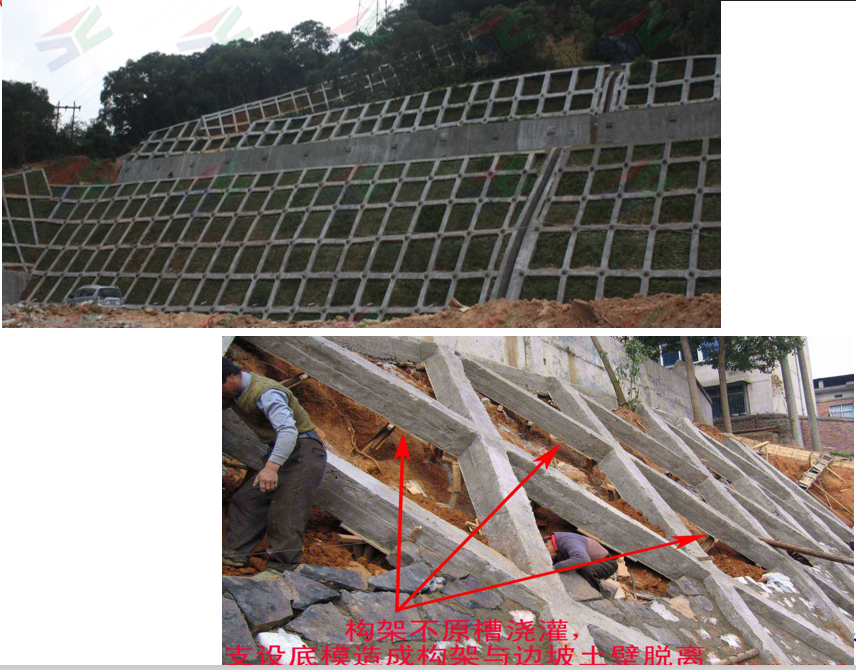

      格架内墙面根据边坡岩土条件及整体稳定状态，可采用网喷混凝土封面或绿化处理。当开挖后边坡稳定性较差时可采用“逆作法”施工。

锚杆（索）挡墙的选用

1、下列边坡宜采用排桩式锚杆挡墙支护：
（1） 位于滑坡区或切坡后可能引发滑坡的边坡；
（2） 切坡后可能沿外倾软弱结构面滑动，破坏后果严重的边坡：
（3）高度较大、稳定性较差的土质边坡：
（4） 边坡塌滑区内有重要建筑物基础的Ⅳ类岩质边坡和土质边坡。
2、在施工期稳定性较好的边坡，可采用板肋式或格构式锚杆挡墙。
3、对填方锚杆挡墙，在设计和施工时应采取有效措施防止新填方土体造成的锚杆附加拉应力过大。高度较大 的新填方边坡不宜采用锚杆挡墙方案。

锚杆挡墙设计内容：
侧向岩土压力计算；
挡墙结构内力计算；
立柱嵌入深度计算；
锚杆计算和构造设计；
挡板、立柱（肋柱或排桩）及其基础设计；
边坡变形控制设计；
整体稳定性分析；
施工方案建议和监测要求。
