1、重力式挡土墙的选型

就墙背所受的土压力而言，仰斜式较为合理，设计时应优先考虑，其次是垂直式。
对于挖方而言，仰斜比俯斜合理。对于填方而言，此时俯斜墙背与垂直墙背较为合理。
墙前地势较为平坦时，采用仰斜墙较为合理;墙前地势较陡时，采用垂直墙背较为合理，如采用仰斜墙背时，墙面坡较缓，会使墙身加高，砌筑工程量增加，而采用俯斜墙背则会使墙背承受的土压力增大。

2、重力式挡土墙的构造

（1）墙身

高度:土质边坡<8m；岩质边坡<10m

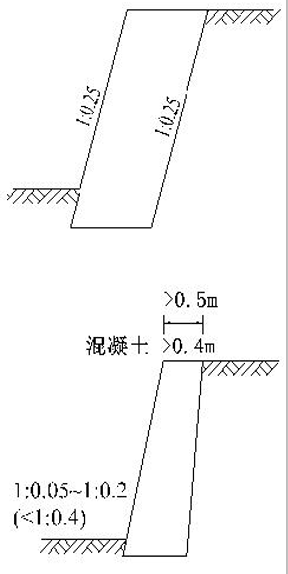

墙背和墙面坡度
重力式挡土墙的尺寸随墙型和墙高而变。
墙面的面坡和墙背的背坡一般选用1：0.2～1：0.3；
仰斜墙背坡度愈缓，土压力愈小。但为避免施工困难及本身的稳定，墙背坡不小于1：0.25，墙面尽量与墙背平行。

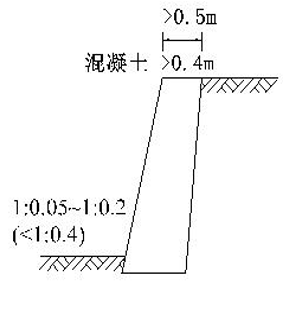

对于垂直墙，如地面坡度较陡时，墙面坡度可有1：0.05～1：0.2，对于中、高挡土墙，地形平坦时，墙面坡度可较缓，但不宜缓于1：0.4。
衡重式墙背可视为在凸形折线式的上下墙之间设一衡重台，并采用陡直墙面。上墙墙背的坡度，一般为1: 0. 25-1: 0. 45，下墙墙背一般为1: 0. 25左右，上下墙的墙高比通常采用2: 3。

墙顶、墙底最小宽度：采用混凝土块和石砌体的挡土墙，墙顶宽度不宜小于0.4ｍ；素混凝土挡土墙，墙顶宽度不应小于0.3ｍ；钢筋混凝土挡土墙，墙顶不应小于0.2ｍ。通常顶宽约为ｈ／12，而墙底宽约为（0.5～0.7）Ｈ，应根据计算最后决定墙底宽度。
墙身材料:块石、条石强度等级应不低于MU30。混凝土的强度等级应不低于C15。应采用水泥砂浆。
护栏：护栏内侧边缘距路面边缘的最小宽度，二、三级公路不小于0.75m，四级公路不小于0.5m。

（2）基础

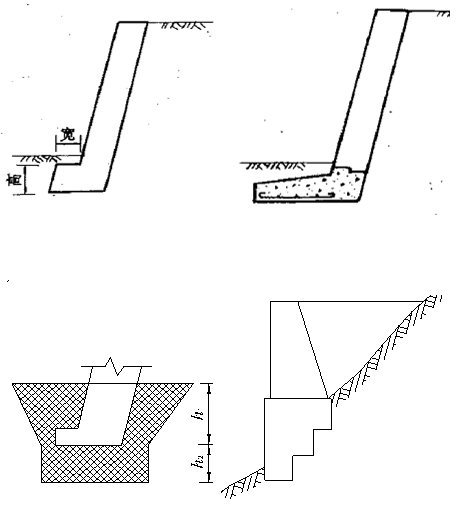

基础类型：
为了减小基底压力、增加抗倾覆稳定性，常采用扩大基础（也即加设墙趾台阶的方法来解决）以加大承压面积 ；
当基底压力超过地基承载力过多时，需要的加宽值较大，为避免加宽部分的台阶过高可采用钢筋混凝土底板；
地基为软弱土层时，可换填；
当挡土墙修筑在陡坡上时，可设置台阶基础。

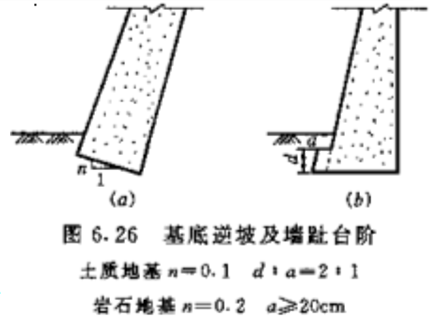

基底逆坡：
    土质地基，≤1:10
    岩质地基，≤ 1:5。
此时基底承载力要折减：
0.1:1时，折减系数为0.9
0.2:1时，折减系数为0.8

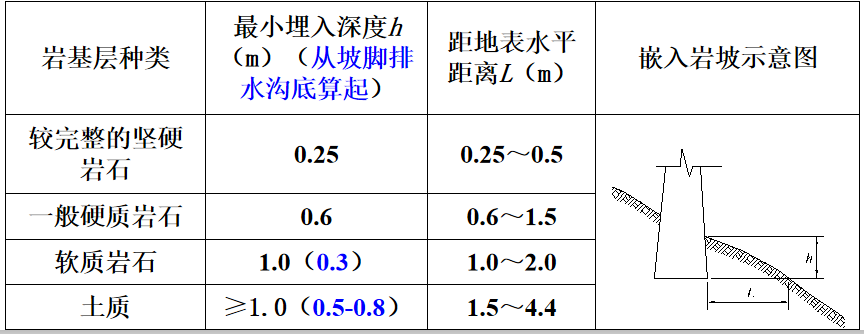

基础埋置深度：地基承载力、水流冲刷、岩石裂隙发育、风化程度、冻胀等

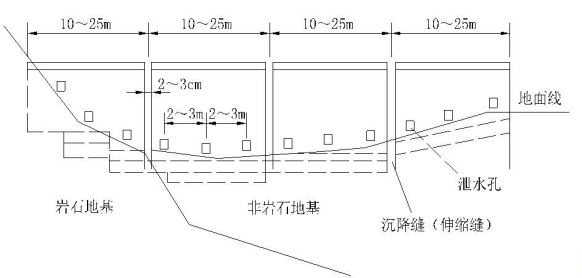

3）沉降缝与伸缩缝


伸缩缝间距：条石、块石20～25m，素混凝土10-15m；缝宽：20-30mm，缝中填沥青麻筋或其它有弹性的防水材料，填塞深度≥150mm; 当地基有变化时宜加设沉降缝。在挡土结构的拐角处，应采取加强的构造措施。

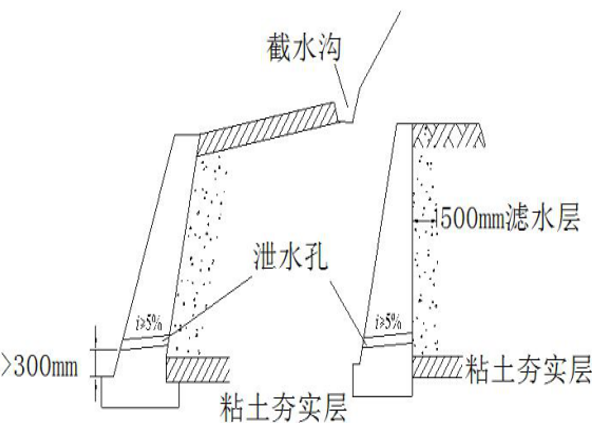

（4）排水设施

截水沟:墙后有较大的面积或山坡，则应在填土顶面、离挡土墙适当的距离设截水沟，纵向设适当坡度，出口应远离挡土墙

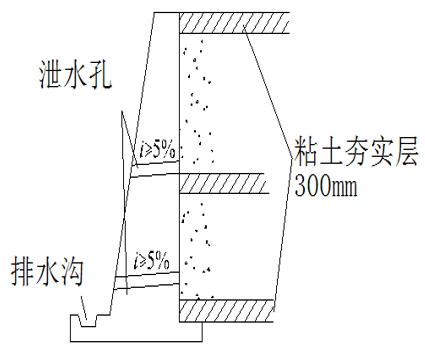

泄水孔:沿墙高和长度方向按上下、左右每隔2～3m交错设置，泄水孔一般用50mm×100mm、100mm×100mm、150mm×200mm的矩形孔或直径为50～100mm的圆孔。

黏土夯实隔水层 :在墙后地面、墙前地面、泄水孔进水口的底部都应铺设300mm厚的黏土夯实隔水层
反滤层、散水和排水沟:反滤层材料应优先采用土工合成材料、无砂混凝土块或其他新型材料，也可用易渗水的粗粒材料（卵石、碎石、块石等）覆盖。墙前亦应做散水、排水沟，避免墙前水渗入地基

（5）防水层

一般不设，常在临水面涂防水层
石砌挡土墙，先抹一层M5水泥砂浆（2cm厚），再涂以热沥青（2～3mm）；
混凝土挡土墙，涂抹两层热沥青（厚2～3mm）；
钢筋混凝土挡土墙，常用石棉沥青及沥青浸制麻布各两层防护，或加厚混凝土保护层。

（6）墙后填土的选择

回填土应尽量选择透水性较强的土，如砂土、砾石、碎石等，这类土的抗剪强度稳定，易于排水。在季节性冻土地区，应选择炉渣、碎石、粗砂等非冻胀性填料。但对于重要的、高度较大的挡土墙，不宜采用黏性填土。
 可用的回填土为黏土、粉质黏土，含水量应接近最优含水量，易压实，宜掺入适量的碎石，以利于夯实和提高其抗剪强度。
 不能利用软黏土、成块的硬黏土、膨胀土、耕植土和淤泥土作为回填土。

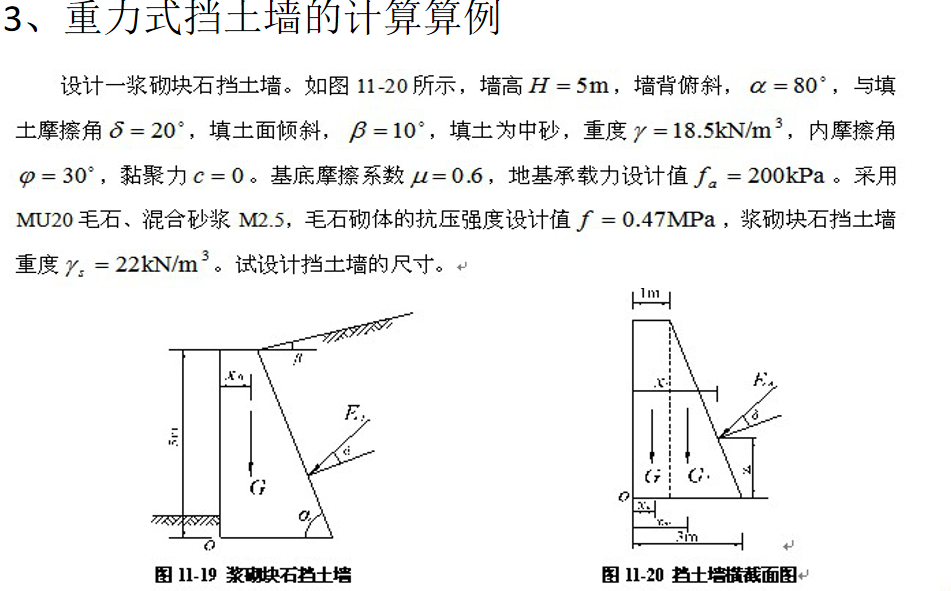

2、重力式挡土墙的计算

作用于挡土墙上的荷载
   挡土墙自重、土压力、静水压力、动水压力、波浪压力、浮力、渗透压力、公路荷载和铁路荷载

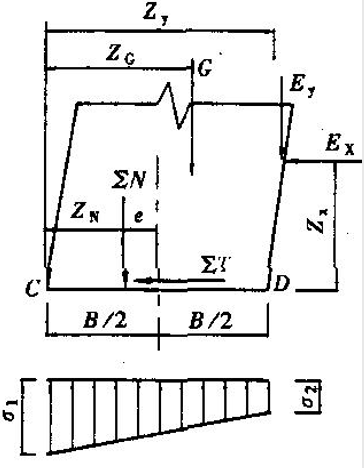

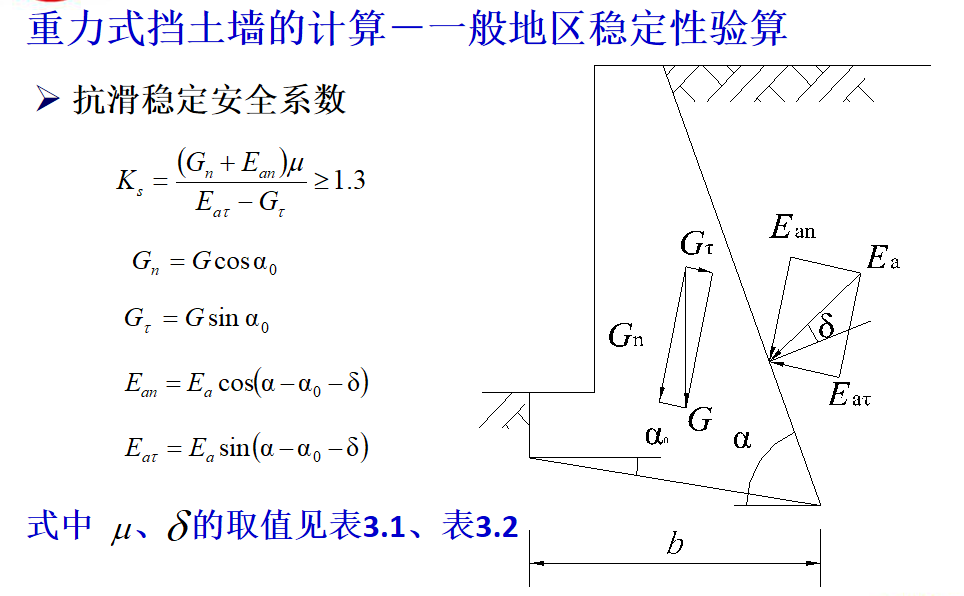

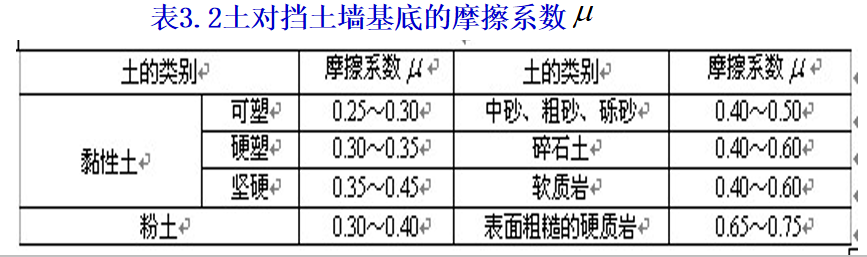

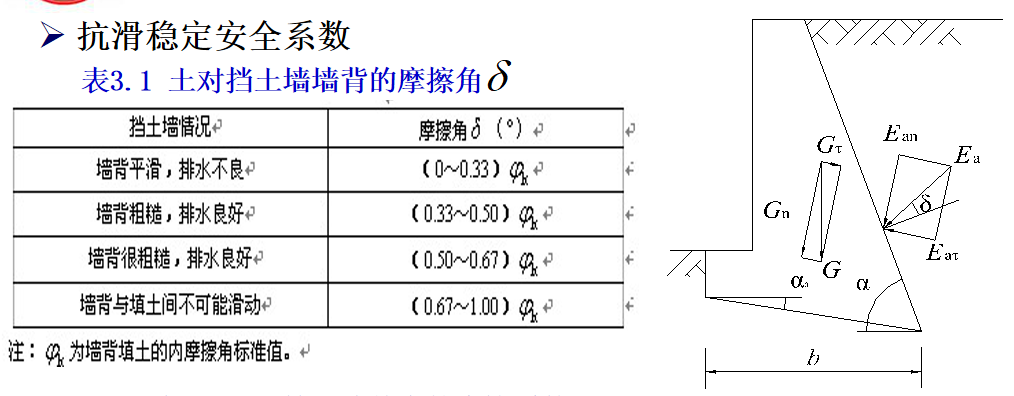

抗滑移稳定性验算

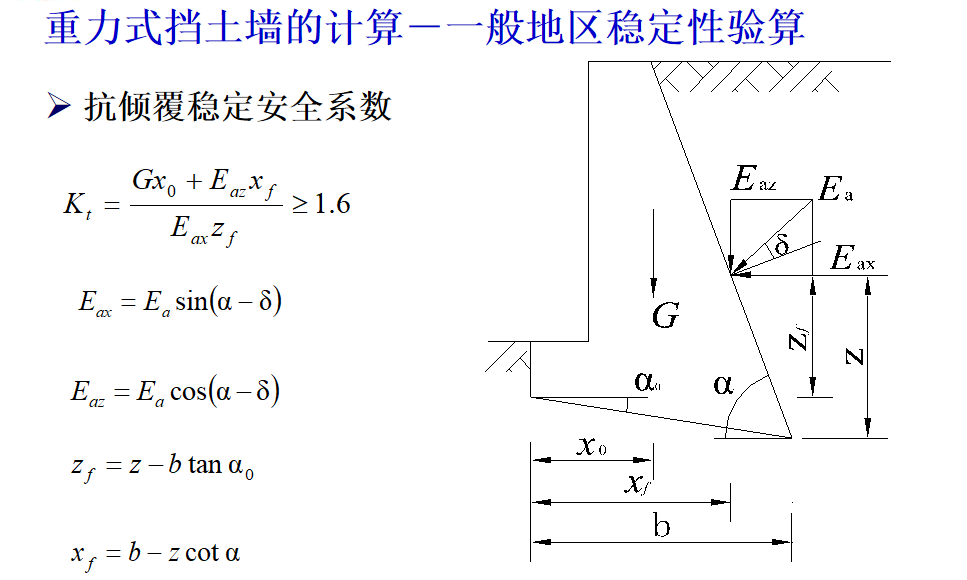

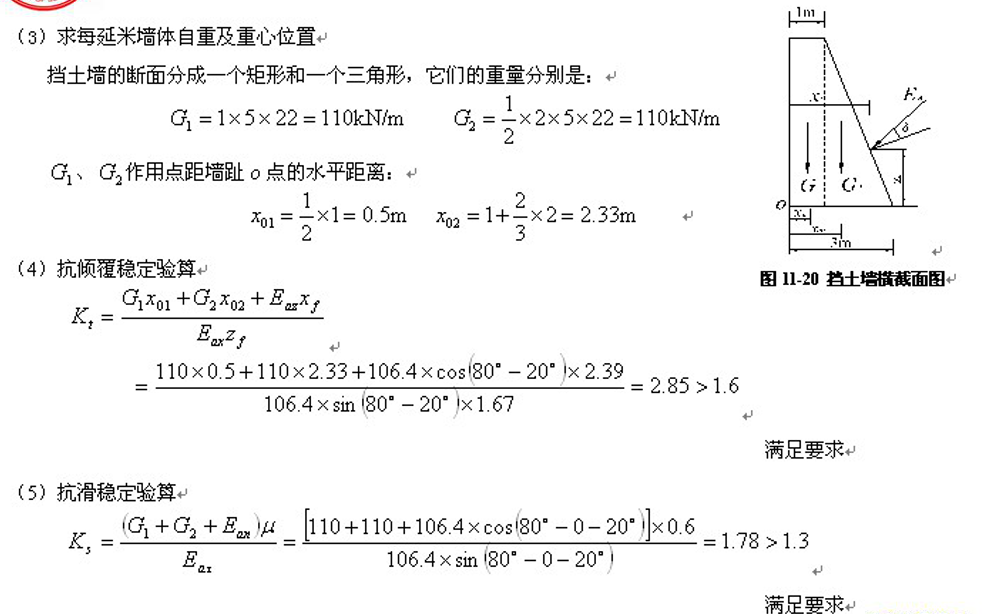

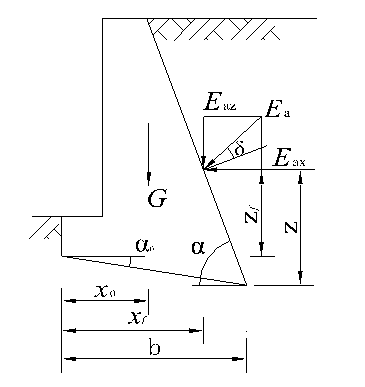

抗倾覆稳定性验算

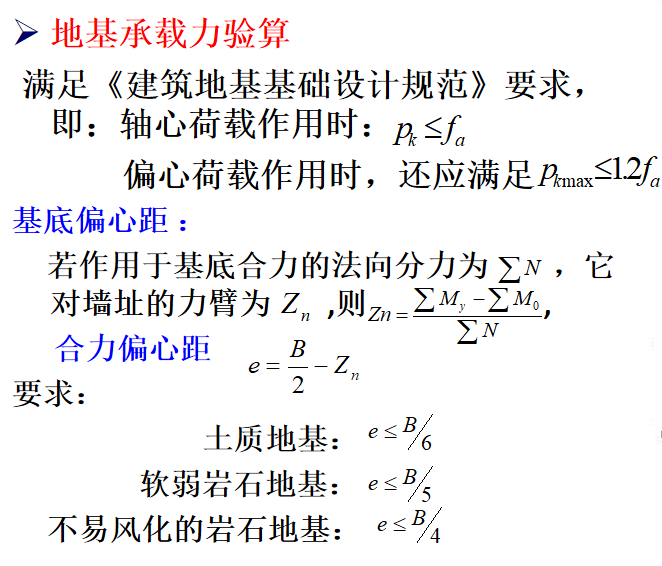

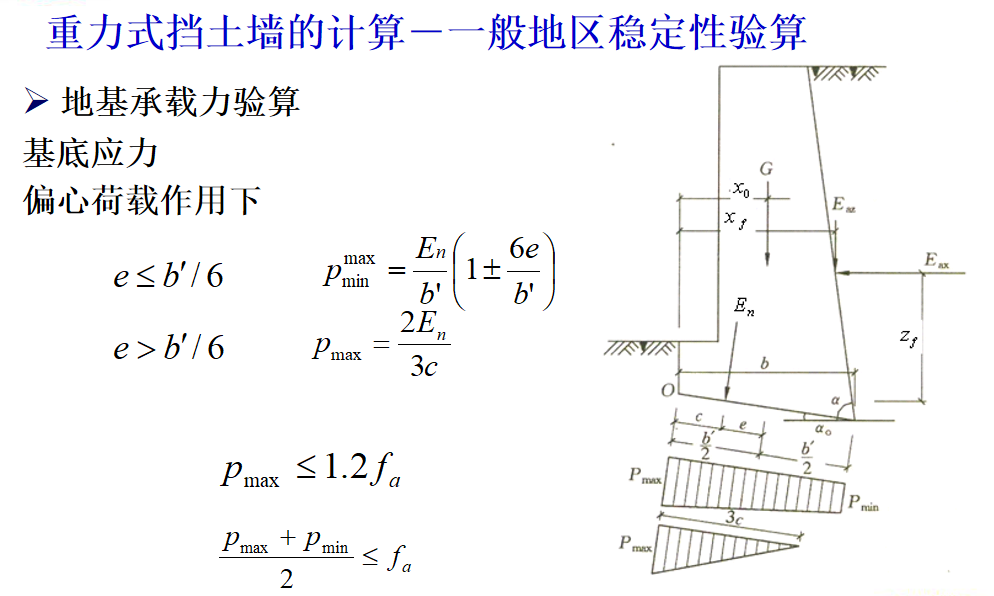

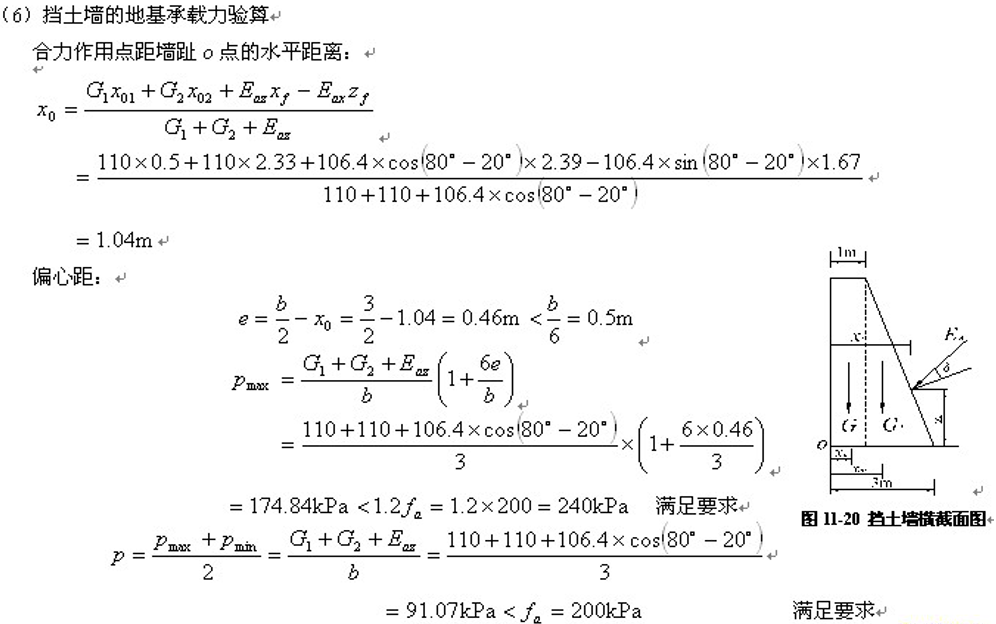

地基承载力验算

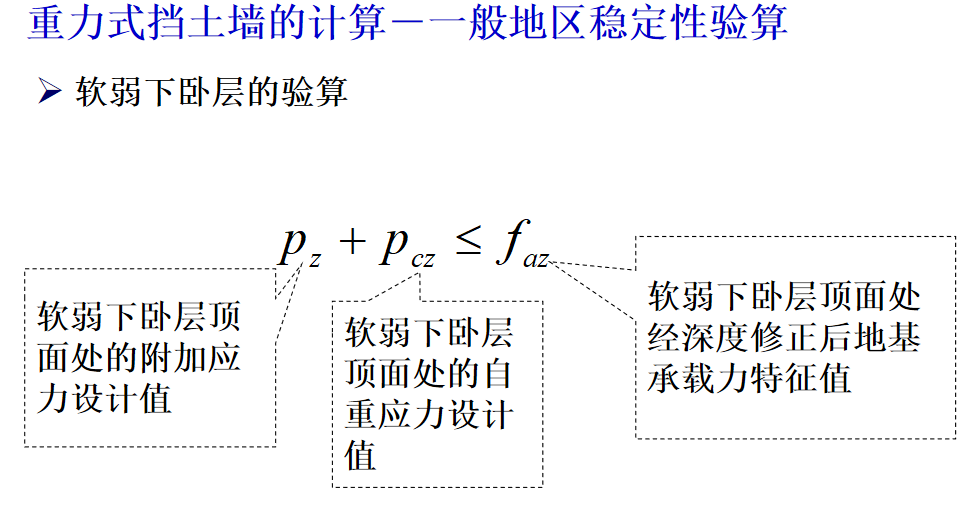

软弱下卧层的验算
整体稳定验算
墙身强度验算

重力式挡土墙的计算－荷载作用效应组合
根据《建筑地基基础设计规范》规定，验算挡土墙的稳定性，应用基本荷载组合进行计算


    各分项系数取值：自重和土压力分项系数，有利取0.9，不利取1.0；可变荷载分项系数取1.4。
挡土墙前的被动土压力一般不予考虑。当基础较深，地层稳定，不受水流冲刷和扰动破坏时，结合强身的位移条件，可以考虑适量的被动土压力。
在浸水和地震等特殊情况下，应按偶然组合考虑。

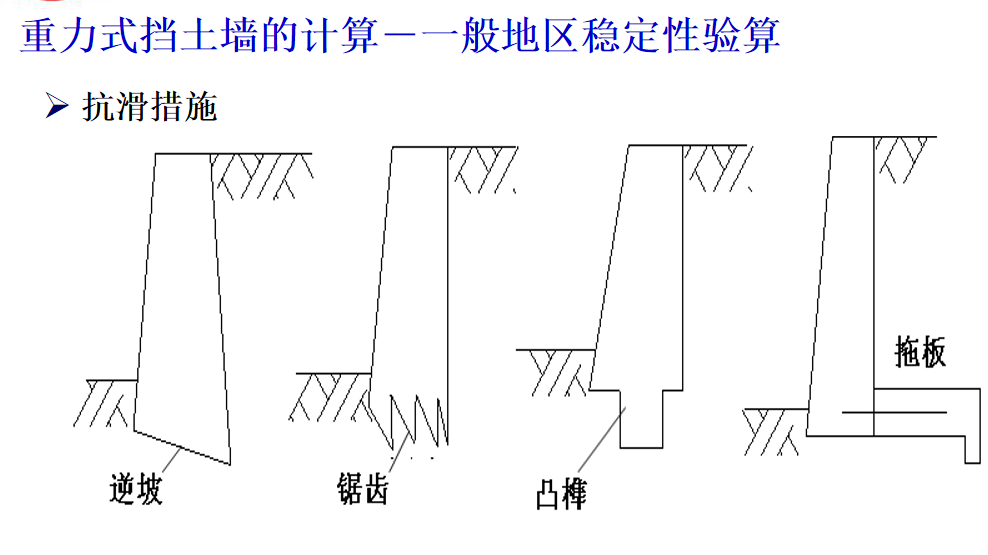

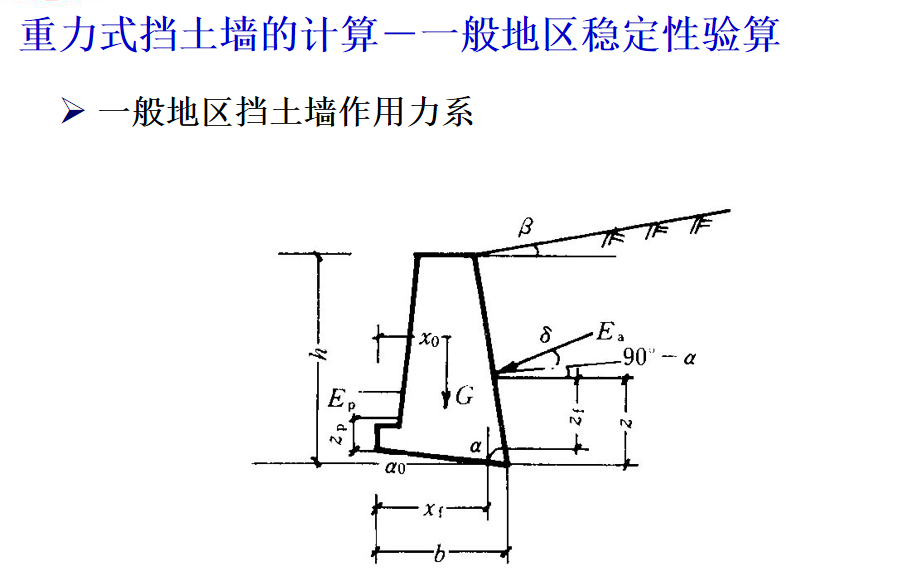

重力式挡土墙的计算－一般地区稳定性验算

抗倾覆措施
加长加高墙趾；
将墙背做成仰斜式；
改变墙背做法，如在直立墙背上做卸荷台，适用于钢筋混凝土挡土墙，不宜于浆砌石挡土墙。

地基稳定性验算


土质地基---圆弧滑动法
岩质地基---平面滑动法

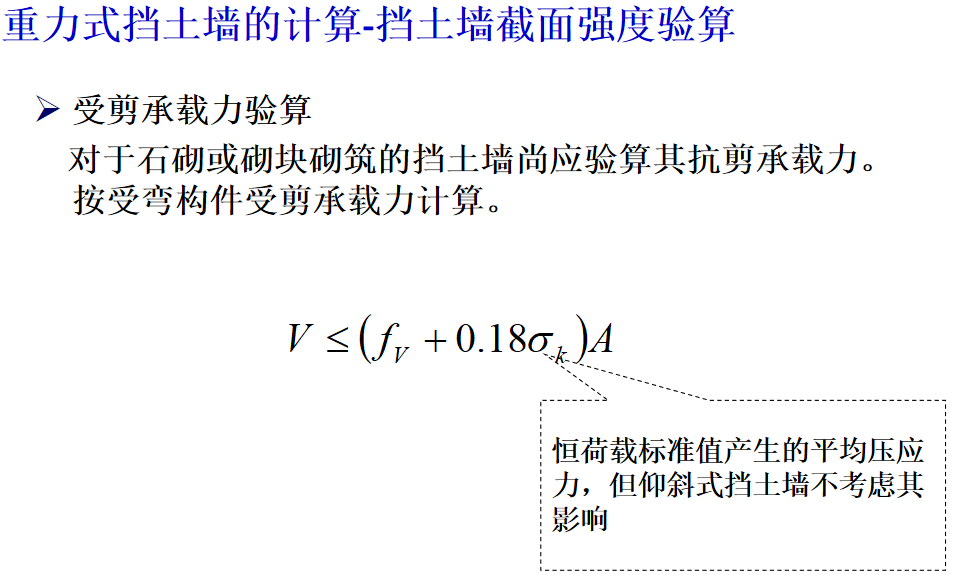

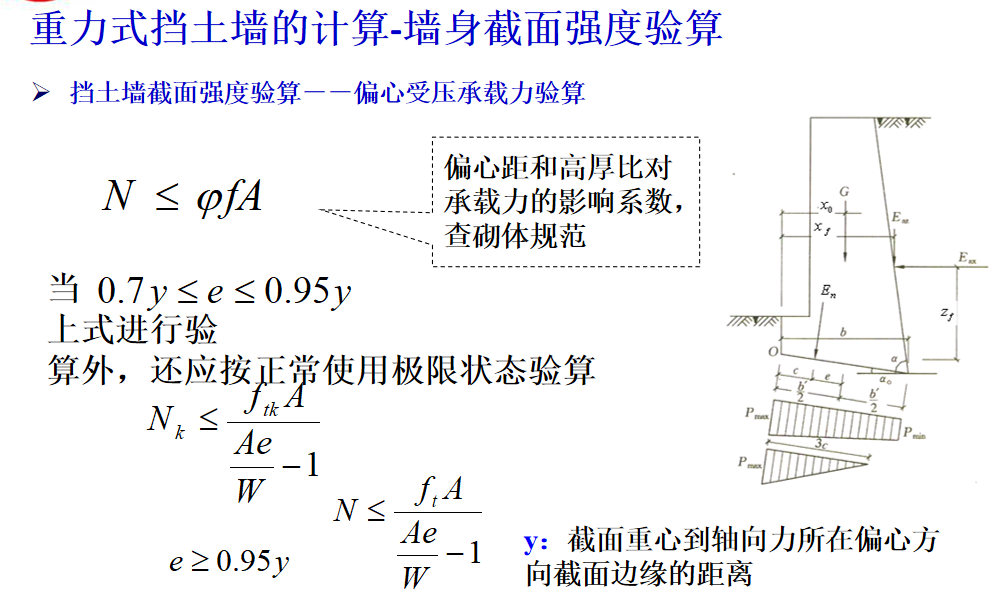

重力式挡土墙的计算-挡土墙墙身强度验算

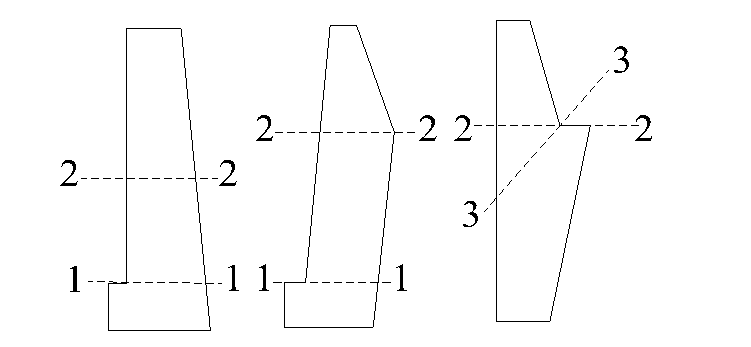

挡土墙计算截面位置

通常，选取一、两个墙身截面进行强度验算，如基底、基础顶面、1/2墙高处、上下墙（凸形及衡重式墙）交界处等截面
