边坡工程5---挡土墙（重力式、悬臂式、扶壁式）


5.1概述
5.2挡土墙的分类及适用范围
5.3作用于挡土墙的土压力
5.4重力式挡土墙
5.5悬臂式挡土墙
5.6扶壁式挡土墙

原则：挡, 排, 削, 护, 绕
   挡：支撑滑坡体，阻止滑坡体在重力下发生滑动
挡土墙
抗滑桩

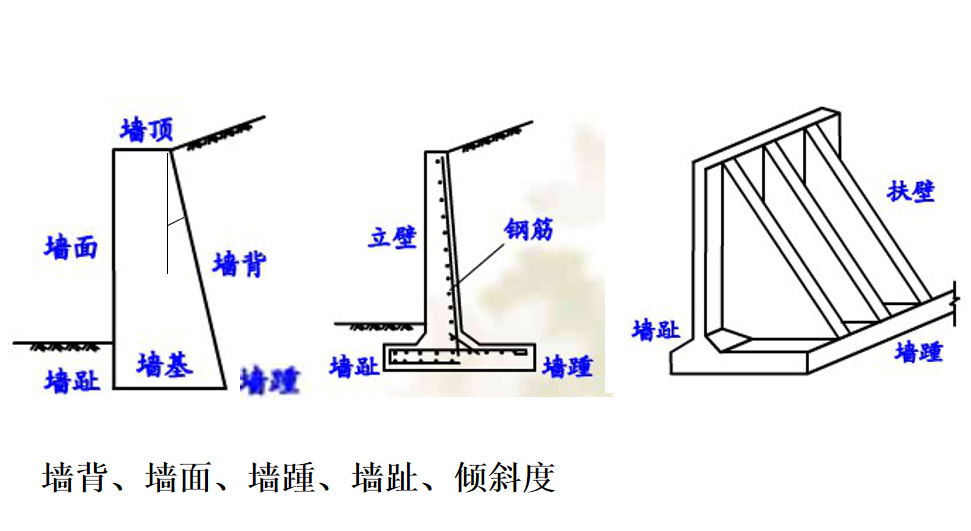

1、挡土墙的概念

支挡结构：包括挡土墙、抗滑桩、预应力锚索等支撑和锚固结构，是用来支撑、加固填土或山坡体，防止其坍滑，以保持稳定的一种建筑结构。
            刚性支挡结构     挡土墙
支挡结构
            柔性支挡结构     板桩墙、内支撑

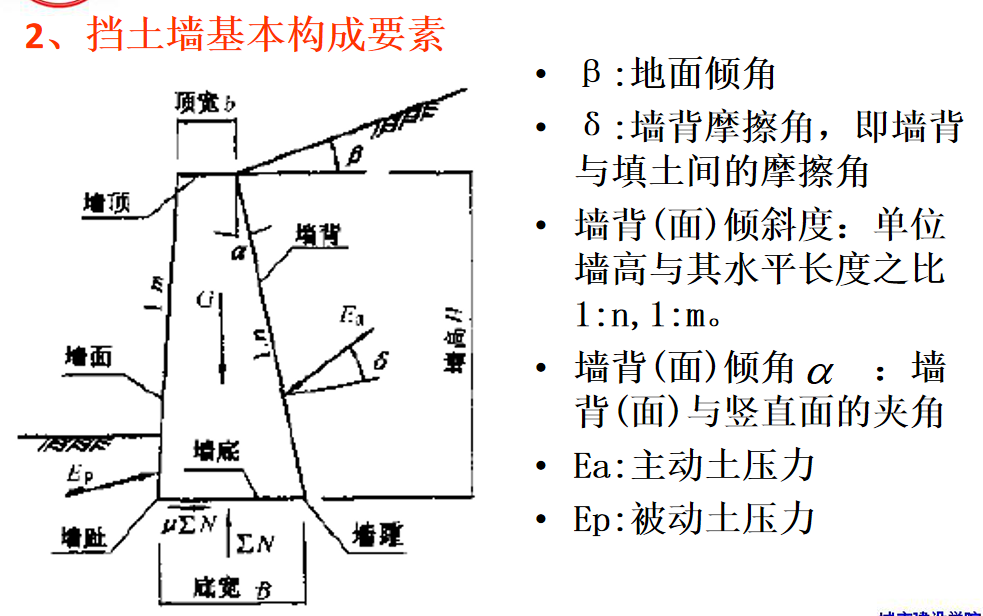

挡土墙：用来支承填土或山坡土体(土压力)，防止填土或土体变形失稳的一种构筑物。

3、挡土墙设计的基本原则

（1）必须保证结构安全、正常使用
  挡土墙不能滑移、倾覆，墙身要有足够的强度，基础要满足承载力的要求
（2）根据工程要求以及地形地质条件，确定挡土墙结构的平面布置和高度，选择挡土墙的类型及截面尺寸。
（3）在满足规范要求下使挡土墙结构与环境协调。
（4）对挡土墙的施工提出指导性意见。
