第三节  定向运动基础：地图的识别

    一、定向运动地图

 　 定向运动地图是一种专门为在野外进行运动的人们测制的精确、详细的地形图。为了有利于使用者比较、辨别地面的障碍程度，同时保持地图在运动中的清晰易读，定向地图在尽可能多的表示出各种地物地貌特征、特别是植被状况的情况下，使用了较多的鲜艳色彩来表现图中的内容。

    二、地图比例尺

 比例尺是地图上最重要的参数之一。

    要想学会识别、使用定向地图，首先应懂得地图比例尺。 图上某线段的长度与相应实地水平距离之比，就叫地图比例尺。

　　如某幅图的图上长为1厘米，相应实地的水平距离为150米(15000厘米)，则这幅地图是将实地缩小15000倍测制的，1与15000之比就是该图比例尺，叫1:15000或1:1.5万地图。

    图上距离的量算

    用直尺量读：当利用刻有“直线比例尺”的指北针量读时，可根据刻在尺上的数值在图上直接读出相应实地的距离。当利用“厘米尺”量读时，要先从图上量取所求两点间的长度，然后乘以该图比例尺分母，即得出相应的水平距离（需将结果化算为米或公里）：

　　实地距离＝图上长×比例尺分母

    三、地图的符号

　　地图符号是地图与用图者对话的语言，是我们获取现地地形信息的唯一来源，因此完整、准确地识别符号是正确使用地图的前提。以下对地图符号的介绍，系依据国际定联《国际定向图制图规范》（ISOM2000）编写。

    符号的分类与颜色

　　如同其他地形图一样，定向图也要求完整而详细地表示地貌、水系、建筑物、道路、植被和境界，即所谓“地图的六大要素”。以下是国际定联根据定向越野比赛的特殊需要，将定向地图的符号分成的七个类别：

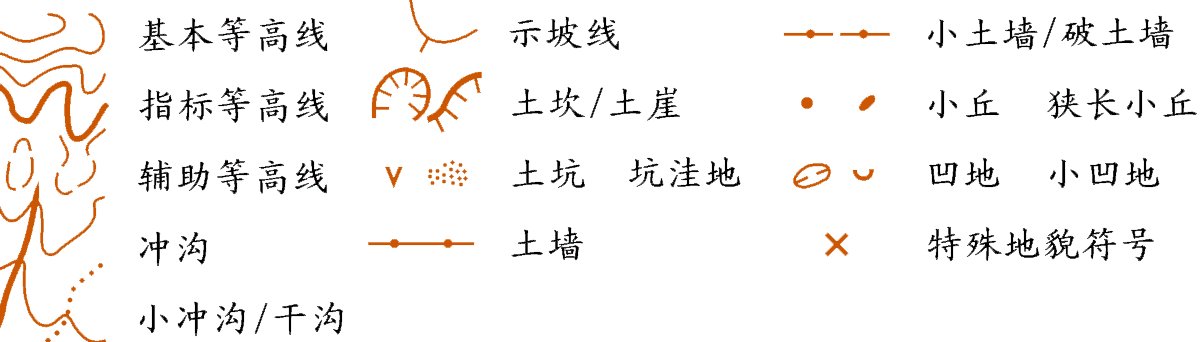

    ①地貌，用棕色表示。　　

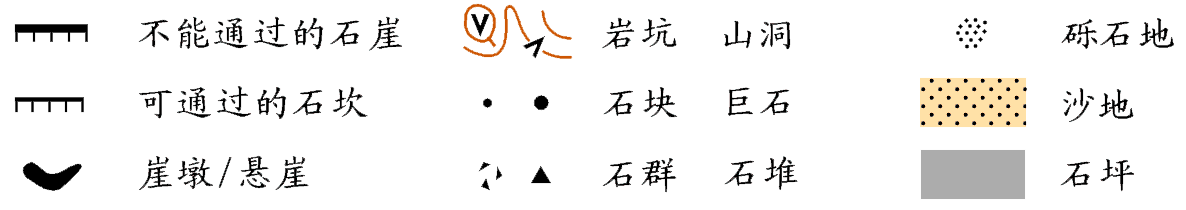

    ②岩石与石块，用黑色+灰色表示。

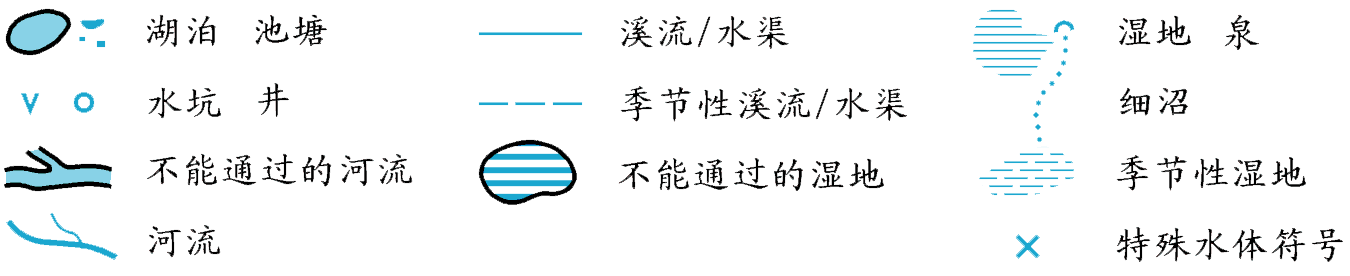

     ③水系与湿地（淤泥地、沼泽地)，用蓝色表示。

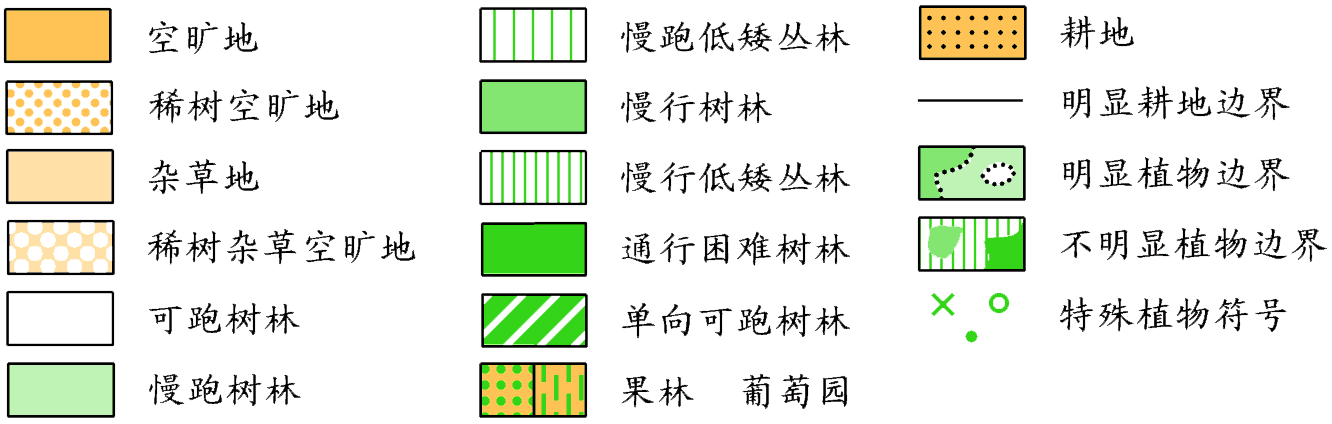

    ④植被，用空白或黄色+绿色表示。

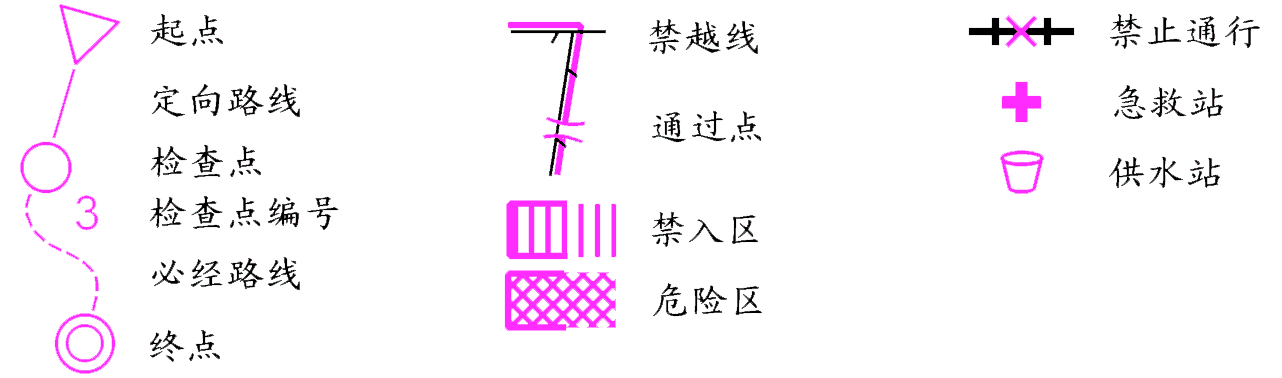

    ⑤比赛路线符号，用紫色表示。

    四、地貌——等高线的识别

　　地貌是地表的高低起伏状态。如山地、平地、凹地、谷地等。当然也包括一些附属于它

     ⑤比赛路线符号，用紫色表示。

    等高线显示地貌的原理，可以通俗地解释为：



    设想把一座山从下至上地按相等的高度一层一层地水平切开，这时山的表面便形成了若干大小不同的截口线（同一条截口线上各点的高度相等），将这些截口线垂直投影到一个水平面上，形成一圈套一圈的等高线图，显示出该山的形态。

　　如果切割山体的每个水平截面都具有各自的海拔高度，那么我们就不难看出，等高线实际上就是由高程相等的各点连接而成的曲线。    　　

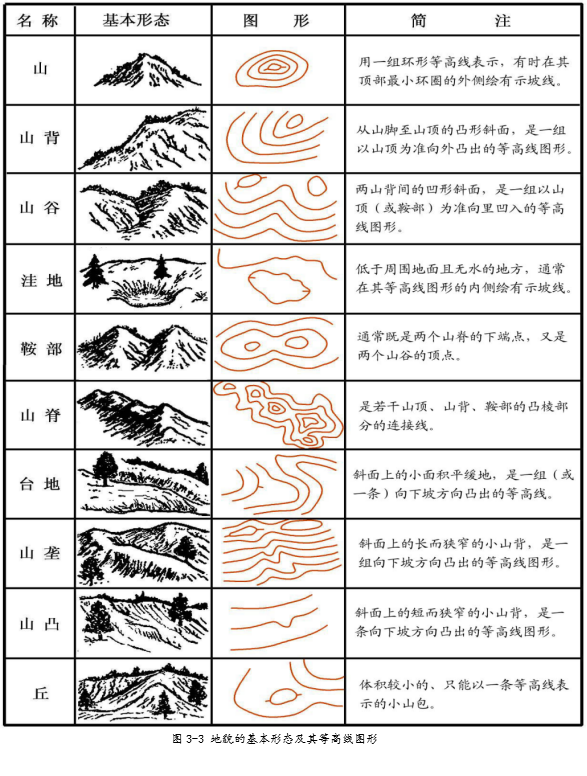

　　地貌的基本形态及其等高线图形：地貌的每一种形态都有一个独有的等高线图形。等高线上任一微小的弯曲都可以像符号那样，向我们表明地貌的特征。

 利用等高线研究地貌的方法

    地貌起伏的判定：

　　学会判定地貌的起伏是对利用等高线研究地貌的最起码的要求。判定地貌的起伏，也就是判定现地地貌的斜坡方向，因此，开始训练识别等高线时，首先就应该注意学会利用示坡线、标高点、河流、等高线注记和图形等，快速判明斜坡的升降方向。
