80米短波波段短距离无线电测向机的使用和掌握

学习目标

    1、使学生了解无线电测向机的特点与价值等。

    2、通过对无线电知识和无线电测向运动的了解，使学生树立正确的科技体育观念。

    3、加强国防教育，培养学生的爱国主义、集体主义和勇敢、顽强、进取的精神独立判断能力，树立学生良好的道德风尚和坚韧不拔的意志品质。

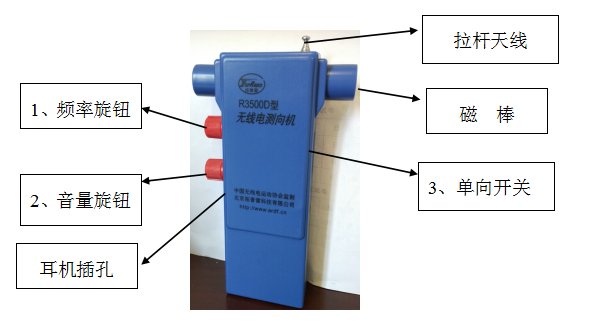

一、测向机各旋钮、开关的功能

    1．频率旋钮：用来寻找需要收测电台的信号，要求被收测信号的音调清晰、悦耳、而其它电台信号尽可能小，减小其干扰。

    2、音量旋钮：用来控制音量大小。此旋钮在快速接近电台的途中，随着信号强度的不断增加而需经常旋动，每次旋转时，应放置在音量适中并略微偏小的位置，以获得较好的方向性。

    3、单向开关：用来判断电台的方位。当需要判断单向时，按下此开关，将拉杆天线接入电路，其输出电势与磁性天线所感应的电势复合，产生一心脏形方向图，这就克服了磁性天线的双值性。当松开此开关，自动切断直立天线。此外，此机不单设电源开关，插入耳机即接通电源，拔出即断开电源。

二、正确的持机方法

  以pj-80型直立式测向机为例，正确的持机方法是：右手持机姆指靠近单向开关，其它四指握测向机，手背一面是大音面，松肩、垂肘，测向机举至胸前，距人体约25厘米，尽量保持测向机与地面垂直。

   按个人的不同习惯，也可左手持机，右手转动旋钮。

三、熟悉测向机的性能

    1、收测电台信号：每一部隐蔽电台(或称信号源)均有自己的编号和呼号，并且有连续自动拍发等幅电报的功能，其电码是：

0号台M0  (-----)    5号台  M05(-- ---·····)或(·····)

1号台MOE(-- ---·)  或 (·----)         6号台  6(-····)

2号台M0 I(-- ---··)或(·---)           7号台  7(--···)

3号台MOS(-- ---···)或(···--)          8号台  8(---··)

4号台MoH(-- ---····)或(····-)         9号台  9(----·)

   判断电台台号时，只需注意分辨长音后的短音数目或长短音数目的不同比例即可。电台发信时，重复循环上述电码符号。在语言中，通常用“达”表示长音，用“的”表示短音。以1号台MOE为例，叫做拍发“达达、达达达、的”。

    2、熟悉测向机的方向特性

   测向机的方向特性包含两个内容：

    (1)测向机在缺一地点实际具有的双向和单向性能。如指有无误差；双向的两个小音面是否一样，或是有一个较为清晰和难确；单向是否明显易辨等等。根据这些性能，来确定测定电台方向线的基本方法。

    (2)距电台不同距离上测向机的方向特性，并确定此时直立天线应拉出多长单向较好等。由于短距离测向隐蔽电台设小点标或不设点标，隐蔽难度较高，对极近处的方向体会也是有实际意义的。

    3、熟悉测向机的音量特性（测向机增益控制装置）

掌握不同距离时的音量情况，可以估计电台距离，对选择行进路线，迅速接近电台是有帮助的。如果能掌握数米内的音量及音量变化特点，对确定电台位置具有更为实际的意义。
