一、555多谐振荡器功能测试
打开 Multisiml4, 点击“工具”菜单，选择“电路向导”中的“555定时器向导”，界面如图6.10所示，选择非稳态运动，参数选择默认值，点搭建电路，建立如图6.11所示的测试电路，添加示波器并连线。
根据多谐振荡器周期计算方法T=tPl+tP2＝0.7(R l +2R2 )C，可计算出电路周期为：
频率f =1/T=1KHz。打开示波器面板，将时基标度设置为1ms/Div，将通道A和通道B的刻度设置为5V/Div，观察波形如图6.12所示，从波形可以读出，T=1ms，电容充电电压最大值约为8V，放电电压最小值约为4V，测试结论和理论计算相符。

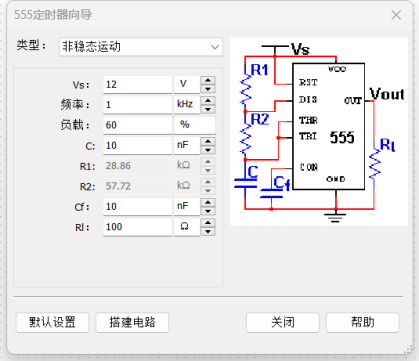

图6.10 “555定时器向导”界面

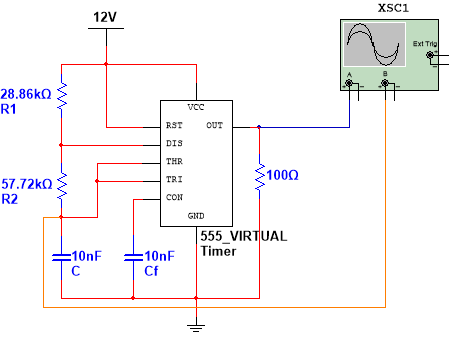

图6.11 多谐振荡器测试电路

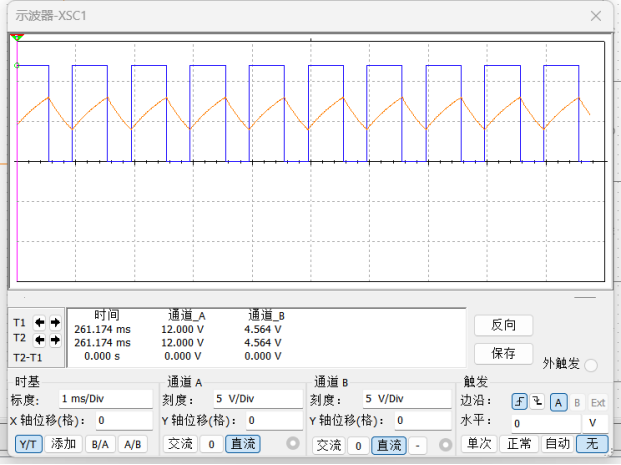

图6.12 多谐振荡器电路示波器界面
二、555施密特触发器功能测试
打开 Multisiml4, 放置555定时器，两个触发端同时接信号发生器，打开信号发生器面板，波形设置为正弦波，测试电路如图6.13所示，将输出端接示波器，打开示波器面板，观察波形如图6.14所示，读出上、下阈值电压，计算回差电压。
改变波形，重新观察示波器。

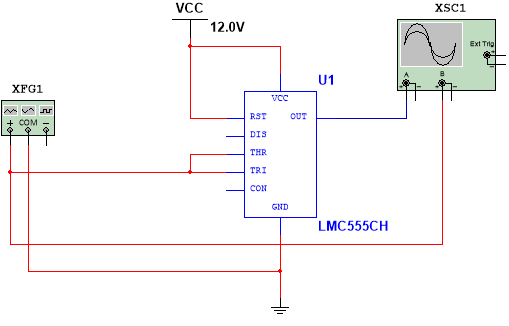

图6.13 施密特触发器测试电路

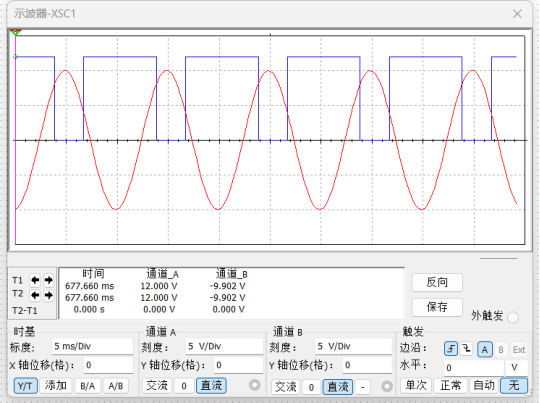

图6.14 施密特触发器示波器界面
三、555构成的单稳态触发器功能测试
打开 Multisiml4, 放置555定时器，测试电路如图6.13所示，将低电平触发端TRI接信号发生器，打开信号发生器面板，波形设置为矩形波，占空比设置为90%，频率设置为1Hz，将输入、输出端接双通道示波器，打开示波器面板，观察波形如图6.16所示，从波形看出，当低脉冲触发时，输出从稳态0进入暂稳态1，暂稳态结束后自动进入稳态0，等待下一次触发。
改变电容C1容量，重新观察示波器。

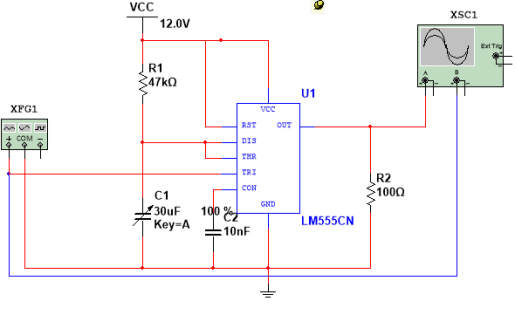

图6.15 单稳态触发器测试电路

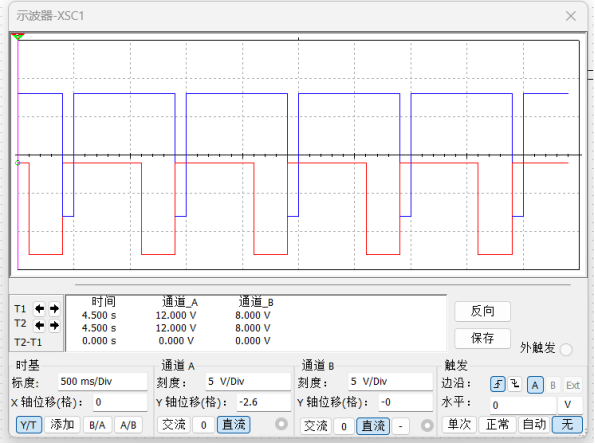

图6.16 单稳态触发器示波器界面
