一、双踪示波器

示波器 (Oscilloscope) 用来测量信号的电压幅值和频率，并显示电压波形曲线。双踪示波器可同时测量两路信号，通过调整示波器的操作界面，可将两路信号波形进行比较。双踪示波器的图标如图6.8所示。

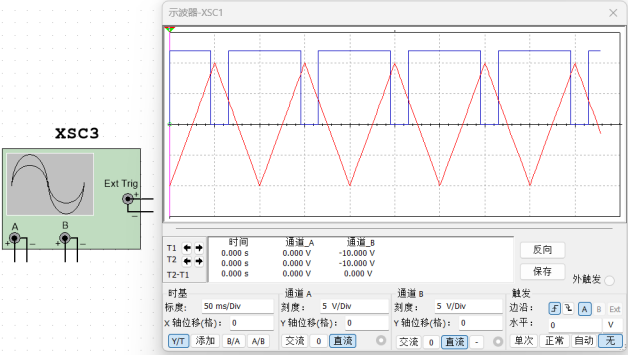

图6.8  双踪示波器图标

双踪示波器有3组接线端子，每组端子构成一种差模输入方式。A,B两组端点分别为两个通道，Ext Trig是外触发输入端。当电路图中有接地符号时，双踪示波器各组端子中的 “一”端可以不接，此时默认为接地。

双踪示波器的操作界面包括图形显示区、游标测量数据显示区、时基（Timebase）编辑区域、通道A（Channel A）编辑区域、通道B（Channel B）编辑区域、触发(Trigger)编辑区域和功能按钮组成。

1.图形显示区：显示被测信号波形，曲线的颜色由示波器和电路的连线颜色确定。

2.游标测量数据显示区：通过移动游标，可在数据显示区显示测量的A 通道、B 通道 数据瞬时值。

3.时基（Timebase）编辑区域：设置扫描时基信号的有关情况。

标度（Scale）文本框：设置扫描时间 (X 轴显示比例)。

X position文本框：设置扫描起点(X轴信号偏移量)。

Y/T 按钮：显示方式按钮，显示随时间变化的信号波形。

添加（Add） 按钮：显示方式按钮，显示的是通道A 和通道B 输入的波形信号的叠加。

B/A 按钮：显示方式按钮，通道A 的输入信号作为X 轴扫描信号，通道B的输入信号作为Y 轴扫描信号。

A/B 按钮：显示方式按钮，与B/A相反。

4.通道A（Channel A）编辑区域：设置通道A 信号的有关情况。

刻度（Scale）文本框：设置通道 A 信号的显示比例。

Y轴位移（position） 文本框：设置Y 轴信号偏移量。

交流（AC）按钮：耦合方式按钮，电容耦合，测量交流信号。

直流（DC）按钮：耦合方式按钮，直接耦合，测量交直流信号。

0按钮：波形显示为零。

5. 通道B（Channel B）编辑区域：该编辑区域功能同Channel  A编辑区域。

6.触发(Trigger)编辑区域：设置触发方式。

边沿（Edge）:  触发信号的边沿，可选择上升沿或下降沿。

A或B 按钮：表示用A 通道或 B 通道的输入信号作为同步X 轴时域扫描的触发信号。 Ext 按钮：用示波器图标上触发端T 连接的信号作为触发信号来同步X 轴的时域扫描。

水平（Level）: 用于选择触发电平的电压大小(阈值电压)。

单次（Sing）.: 单次扫描方式按钮，按下该按钮后示波器处于单次扫描等待状态，触发信号来 到后开始一次扫描。

正常（Nor）: 常态扫描方式按钮，这种扫描方式是没有触发信号就没有扫描线。

自动（Auto）: 自动扫描方式按钮，这种扫描方式不管有无触发信号均有扫描线，一般情况下使用Auto 方式。

7.功能按钮

反向（Reverse）按钮：单击该按钮，可使图形显示窗口反色。

保存（Save）按钮：存储示波器数据，文件格式为*.SCP。

二、四通道示波器

四通道示波器 (Four-channel Oscilloscope) 可以同时对四路输入信号进行观测。其图标和操作界面如图6.9所示。

图6.9 四通道示波器图标

其使用方法和内部参数设置方式与双踪示波器基本一致，不同的是参数控制面板多了一个通道控制旋钮。当旋钮旋转到A,B,C,D 中的某一通道时，即可实现对该通道的参数设置。如果想单独显示某通道的波形，则可以依次选中其它通道，单击Channel 区中的0按钮(接地按钮)来屏蔽其信号。
