Multisim函数发生器的使用

Multisim软件的函数发生器(Function Generator) 可产生正弦波、三角波和方波信号,信号的频率、幅值、占空比和直流偏置均可设置。能很方便地为仿真电路提供信号源,其信号频率范围很宽,可满足音频至射频所有信号要求。函数发生器的图标和操作界面如图5.9所示。

函数发生器有3个接线端子,“+”输出端产生一个正向的输出信号,输出端产生一个反向的输出信号,中间的公共端 (Common)   通常接地。

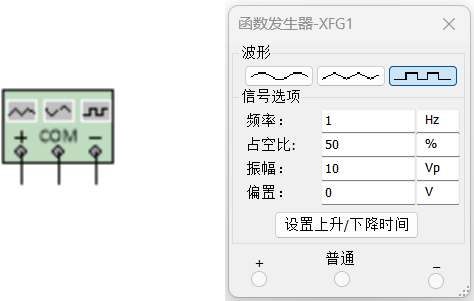

5.9 函数发生器图标和操作界面

函数发生器波形(Waveforms)有三种选择,分别是正弦波、三角波、矩形波。

信号选项(Signal Options编辑区域可以设置信号的频率(1Hz999MHz) 、矩形波信号的占空比(1%99%)振幅(1mV999kV) 和直流偏置。

矩形波信号,默认占空比50%,即方波。通过设置上升/下降时间(Set rise/Fall time按钮可设置上升和下降时间。
