译码器循环流水灯仿真设计

  设计思路:本项目要求利用3线-8线译码器设计制作一个循环流水灯,电路启动之后,灯按照一定频率依次点亮,往复循环。根据项目要求,将译码器74LS138三位输入端接字发生器,循环产生000001010011100101110111,八位输出将依次输出低电平,要利用低电平驱动发光二极管点亮,需要将发光二极管的负极接输出端,正极接电源,三个使能端分别接入100,利用电路实际制作时要加限流电阻。设计电路如图3.14所示。

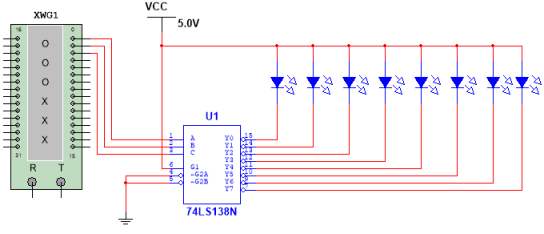

3.14 循环流水灯电路

  下面用 Multisim进行仿真测试。

  双击字发生器,将控件设置为“循环”;触发设置为“内部”;显示设置为“二进制”;频率设置为10Hz;点击设置,预设模式设置为“上数序计数器”,即加法计数器。点击运行按钮,可以清楚的看到低三位二进制从000111往复循环,如图3.15 所示。

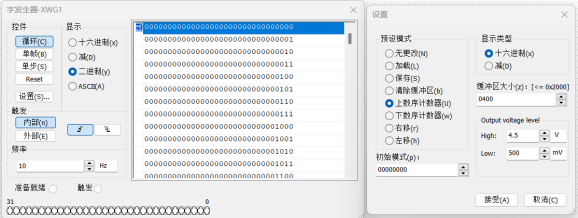

3.15 字发生器设置界面



  回到电路界面,可以看到八个发光二极管依次点亮,并且往复循环,实现项目要求的功能。
