Multisim虚拟数码管的使用

 Multisim虚拟数码管的使用

打开Multisim软件,点放置指示器,左侧列表中显示各种指示灯,其中HEX-DISPLAY为数码管库,如图4.17所示,下面介绍两种常用的数码管。

一、七段数码管

普通七段数码管用来显示十进制数0-9,包括共阴极和共阳极两类,SEVEN-SEG-COM-K表示七段共阴极SEVEN-SEG-COM-A表示七段共阳极,其中K表示共阴极,A表示共阳极。DECIMAL表示小数点,SEVEN-SEG-DECIMAL-COM-K表示带小数点的七段共阴极,SEVEN-SEG-DECIMAL-COM-A-BLUE带小数点的蓝色七段共阳极。如图4.19所示。

使用时将输入A-G分别接译码器七位输出a-g,将公共端连接电源正极(共阳极)或者地(共阴极)。

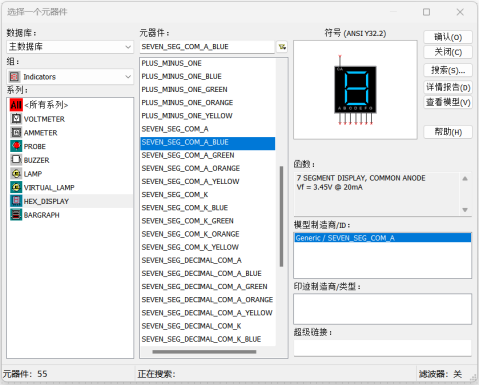

4.19 选择七段数码管界面



二、十六进制数码管

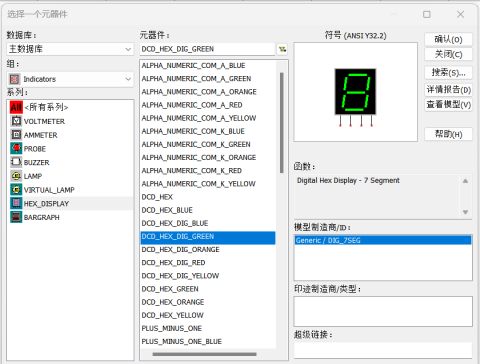

DCD-HEX表示十六进制数码管,不需要用译码器驱动,选择界面如图4.17所示。DCD-HEX有四个输入端,从左到右依次为最高位到最低位,输入端分别输入000-1111,数码管分别显示十六进制数0-9A-FDCD-HEX-DIG表示显示数字为斜体,后面的字母表示颜色。十六进制数码管使用起来比七段数码管更方便。

将四位输入与字发生器相连,字发生器控件设置为循环、显示设置为十六进制显示,频率设置2Hz,设置加法计数,可以看到数码管依次显示十六进制0-9,大写字母A-F,仿真如图4.20所示。






4.20 选择十六进制数码管

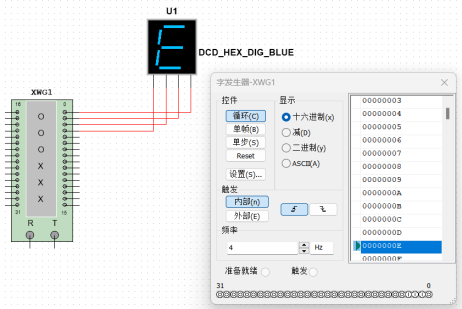

   图4.21 十六进制数码管仿真测试
