Multisim字发生器的使用

  Multisim字发生器的使用

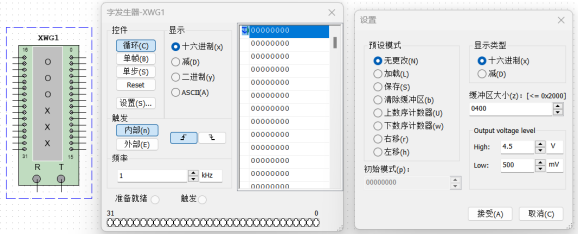

字信号发生器 (Word Generator) 用来产生数字信号,通过设置可产生连续的数字信号 (最多为32位)。在数字电路仿真时,字信号发生器可作为数字信号源。字信号发生器的图标和操作界面如图3.14a)(b 所示。



                                (a)               b) 操作界            c)设置对话框



3.14 字信号发生器

字信号发生器左侧有16个接线端子,右侧有16个接线端子,它们是字信号发生器所产生的32位数字信号输出端,从低位到高位分别标记为0-31。底部有两个接线端子,其中R 端子为输出信号准备好的标志信号,T端子为外触发信号输入端。

字信号发生器右侧一列为字信号编辑区,左侧依次为控件(Controls 选择区域、显示(Display选择区域、触发(Trigger选择区域和频率(Frequency编辑区域。

一、字信号编辑区

按顺序显示待输出的数字信号,点击数字信号可直接编辑修改。

二、控件(Controls选择区域:包括循环(Cycle 按钮、单帧(Burst按钮单步(Step按钮)、复位Reset按钮和设置Settings对话框

1.循环(Cycle 按钮:单击该按钮,从起始地址开始循环输出一定数量的数字信号数字信号的数量通过Settings对话框设定

2.单帧(Burst 按钮:单击该按钮,输出从起始地址至终了地址的全部数字信号。

3.单步Step 按钮:单击该按钮,单步输出数字信号。

4.复位Reset按钮复位,重新开始。

5.设置(Settings按钮:用来设置数字信号的类型和数量。单击Set 按钮,弹出Settings对话框,如 3.13c所示。

“预置模式”有无更改、加载、保存、清除缓冲区、加计数(上序列计数器)、减计数(下序列计数器)、 右移和左移等。“缓冲区大小”用于设置输出信号的组数,其显示方式可用上面的“显示 类型”来指定,有十六进制和十进制两种。“初始模式”用于指定输出开始于哪一组,默 认是从第1组开始。

三、显示(Display选择区域

数字信号的类型选择,可选择十六进制、十进制、二进制以及 ASCII代码方式。

四、触发方式(Trigger选择区域

可选择内触发 (Internal)或 外触发 (External)方式,触发方式可选择上升沿触发或下降沿触发。若选择了外部触发信号,则要在字信号发生器的外触发输入端T 连接触 发信号。在本教程中一般都使用内部触发信号

五、频率(Frequency 编辑区域

选择输出数字信号的频率,单位有HzKHzMHz
