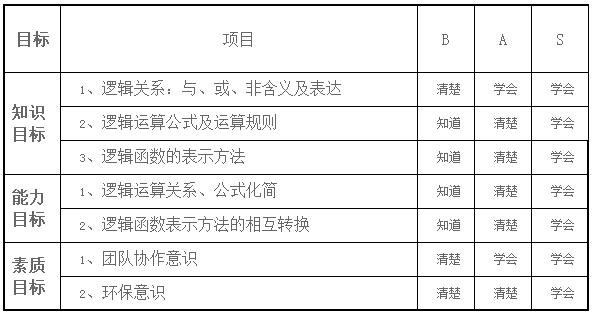

学习目标：

 教学重点：

    1．灵活运用与、或、非的逻辑关系；

       2．熟练掌握各种逻辑关系的简单运算。


教学难点：

  复合逻辑关系的运算规律。

教学内容：

1.三种基本逻辑运算

在逻辑代数中，基本逻辑运算有与运算、或运算和非运算三种。

1）与运算

当决定某一事件的所有条件都满足，该事件才发生，这种因果关系叫与逻辑关系，也称与运算或者称逻辑乘。

与运算对应的逻辑电路可以用两个串联开关A、B控制电灯Y的亮和灭来示意，F=AB

2）或运算

决定某一事件的所有条件中，只要满足一个条件，则该事件就发生，这种因果关系称为或逻辑关系，也称或运算或者称为逻辑加。

或运算对应的逻辑电路可以用两个并联开关A、B控制电灯Y的亮和灭来示意。

若仍用1代表开关闭合和灯亮，用0代表开关断开和灯灭，电路的功能可以描述为：只要A、B两个开关中至少有一个闭合时，电灯Y就亮；否则，灯就灭。

F=A+B

3）非运算

非运算表示这样的逻辑关系，当某一条件具备了，事件便不会发生，而当此条件不具备时，事件一定发生。

2. 几种常用的复合逻辑运算

1)与非运算

与非运算是与运算和非运算的复合运算。先进行与运算再进行非运算，其表达式为

2）或非运

或非运算是或运算和非运算的复合运算。先进行或运算，后进行非运算，其表达式为

3）与或非运算

与或非运算是与、或、非三种基本逻辑的复合运算。先进行与运算，再进行或运算，最后进行非运算，其表达式

4）异或运算及同或运算

若两个输入变量A、B的取值相异，则输出变量Y为1，若A、B的取值相同，则Y为0，这种逻辑关系称为异或逻辑关系。

若两个输入变量A、B的取值相同，则输出变量Y为1。若A、B取值相异，则Y为0,这种逻辑关系称为同或逻辑关系。

学习课件：

关键知识点微课视频：

该视频源自网络，仅供教学使用

知识拓展延伸：

请同学们阅读课程资源库里数字电路电子书，后台会自动记录完成情况，请同学们认真完成。
