Multisim万用表的使用

万用表 (Multimeter)可用来测量电路的交直流电压、交直流电流、电阻和电路中两个结点之间的增益。测量时,万用表自动调整测量范围,不需用户设置量程。其参数默认设置 为理想参数(如电流表内阻接近为零),用户可在操作界面上修改参数。万用表的图标和操 作界面如图1.27所示。

万用表有“十”“—”两个接线端子,连接方式与实际的万用表完全一样。

万用表的操作界面包括显示区、功能按钮和Set 按钮组成。

1.显示区:显示测量结果。

2.功能按钮:按钮A, 测电流;按钮V, 测电压;按钮Ω,  测电阻;按钮dB, 测两结点之间的电压增益,dB=20log(Vout/Vin); 按钮“~”,测交流(有效值);按钮“—”,测 直流。

3.Set 按钮,设置万用表参数。单击Set 按钮,弹出参数设置对话框。

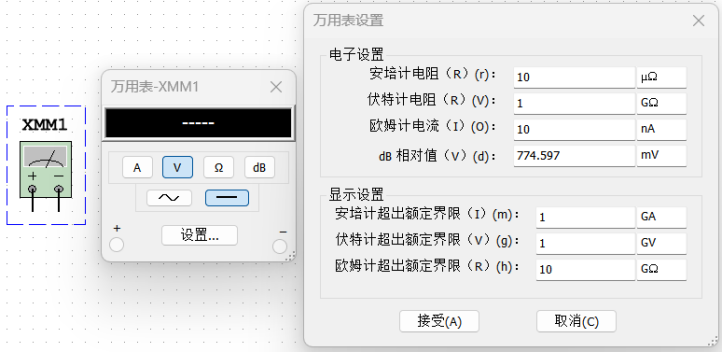

1.27  万用表图标、面板、设置界面
