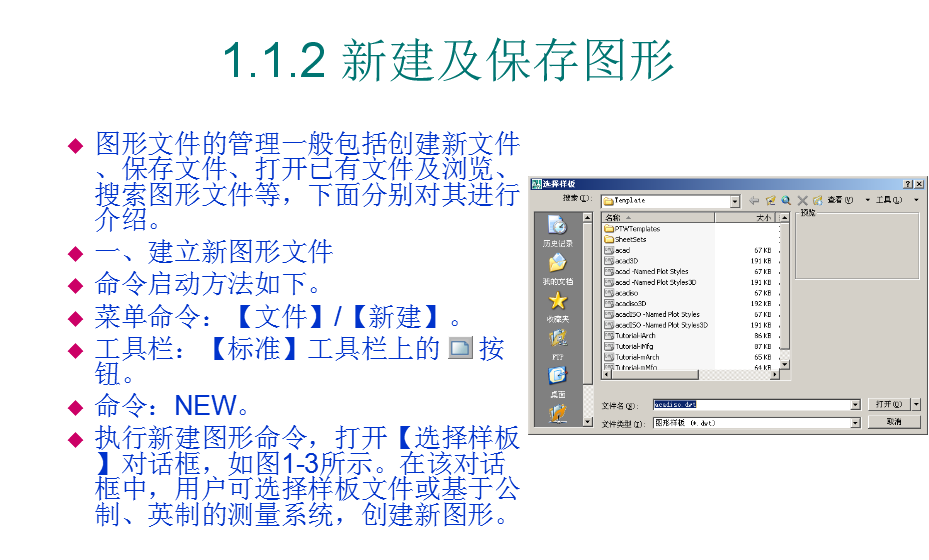

新建及保存图形





(1)使用样板文件

在具体的设计工作中,为使图纸统一,许多项目都需要设定相同标准,如字体、标注样式、图层和标题栏等。建立标准绘图环境的有效方法是使用样板文件,在样板文件中已经保存了各种标准设置,这样每当建立新图形时,就以此文件为原型文件,将它的设置复制到当前图样中,使新图形具有与样板图相同的作图环境。

AutoCAD中有许多标准的样板文件,它们都保存在AutoCAD安装目录中的“Template”文件夹里,扩展名为“.dwt”。用户也可根据需要建立自己的标准样板。

(2)使用默认设置

在【选择样板】对话框的按钮旁边有一个按钮,单击此按钮,弹出下拉列表,该列表中包含以下两个选项。

无样板打开-英制:基于英制测量系统创建新图形。系统使用内部默认值控制文字、标注、默认线型和填充图案文件等。

无样板打开-公制:基于公制测量系统创建新图形。系统使用内部默认值控制文字、标注、默认线型和填充图案文件等。

二、保存图形文件

将图形文件存入磁盘时,一般采取两种方式,一种是以当前文件名保存图形,另一种是指定新文件名保存图形。

(1)快速保存

命令启动方法如下。

菜单命令:【文件】/【保存】。

工具栏:【标准】工具栏上的     按钮。

命令:QSAVE。

执行快速保存命令后,系统将当前图形文件以原文件名直接存入磁盘,而不会给用户任何提示。若当前图形文件名是默认名且是第一次存储文件时,则弹出【图形另存为】对话框,如图1-4所示,在该对话框中用户可指定文件的存储位置、输入新文件名及文件类型。

(2)换名存盘

命令启动方法如下。

菜单命令:【文件】/【另存为】。

命令:SAVEAS。

执行换名保存命令后,将弹出【图形另存为】对话框,如图1-4所示。用户可在该对话框的【文件名】文本框中输入新文件名,并可在【保存于】及【文件类型】下拉列表中分别设定文件的存储路径和类型。
