AutoCAD的用户界面




启动AutoCAD 2008后,用户界面如下图所示,主要由标题栏、菜单栏、工具栏、绘图窗口、模型布局选项卡、命令提示窗口和状态栏等部分组成



标题栏位于应用程序窗口的最上面,用于显示当前正在运行的程序名及文件名等信息,如果是AutoCAD 默认的图形文件,其名称为DrawingN.dwg( N 是数字)。

单击标题栏右端的按钮,可以最小化、最大化或关闭应用程序窗口。

标题栏最左边是应用程序的小图标,单击它将会弹出一个AutoCAD 窗口控制下拉菜单,可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD 等操作。

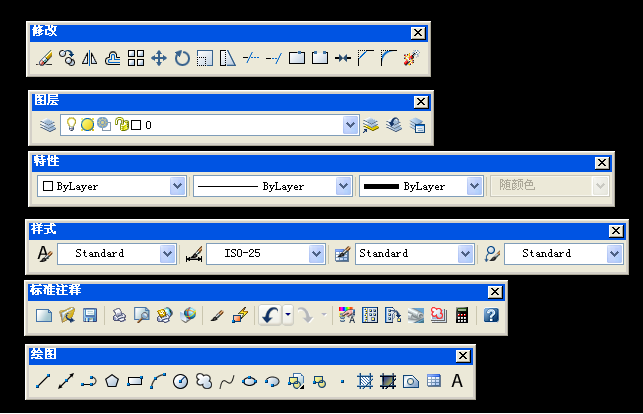

中文版AutoCAD 的菜单栏由“文件”、“编辑”、“视图”等菜单组成,几乎包括了AutoCAD 中全部的功能和命令。

快捷菜单又称为上下文相关菜单。在绘图区域、工具栏、状态行、模型与布局选项卡以及一些对话框上右击时,将弹出一个快捷菜单,该菜单中的命令与AutoCAD 当前状态相关。使用它们可以在不启动菜单栏的情况下快速、高效地完成某些操作。





在AutoCAD 中,绘图窗口是用户绘图的工作区域,所有的绘图结果都反映在这个窗口中。可以根据需要关闭其周围和里面的各个工具栏,以增大绘图空间。如果图纸比较大,需要查看未显示部分时,可以单击窗口右边与下边滚动条上的箭头,或拖动滚动条上的滑块来移动图纸。

在绘图窗口中除了显示当前的绘图结果外,还显示了当前使用的坐标系类型以及坐标原点、X 轴、Y 轴、Z 轴的方向等。默认情况下,AutoCAD坐标系为世界坐标系(WCS)。

绘图窗口的下方有“模型”和“布局”选项卡,单击其标签可以在模型空间或图纸空间之间来回切换。



“命令行”窗口位于绘图窗口的底部,用于接收用户输入的命令,并显示AutoCAD 提示信息。在AutoCAD 中,“命令行”窗口可以拖放为浮动窗口。

“AutoCAD 文本窗口”是记录AutoCAD 命令的窗口,是放大的“命令行”窗口,它记录了已执行的命令,也可以用来输入新命令。在AutoCAD 2009 中,可以选择“视图”|“显示”|“ 文本窗口”命令、执行TEXTSCR 命令或按F2 键来打开AutoCAD 文本窗口,它记录了对文档进行的所有操作。

单击右侧没有任何标识的菜单项,将执行对性的AutoCAD命令。

AutoCAD 2008还提供有快捷菜单,用于快速执行AutoCAD的常用操作。右击可打开快捷菜单。当前的操作不同或光标所处的位置不同,右击后打开的快捷菜单亦不同。



状态行用来显示AutoCAD 当前的状态,如当前光标的坐标、命令和按钮的说明等。在绘图窗口中移动光标时,状态行的“坐标”区将动态地显示当前坐标值。坐标显示取决于所选择的模式和程序中运行的命令,共有“相对”、“绝对”和“无”3 种模式。状态行中还包括如“捕捉”、“栅格”、“正交”、“极轴”、“对象捕捉”、“对象追踪”、DUCS、DYN 、“线宽”、“模型”(或“图纸”)10
