项目二 城市轨道交通车辆牵引传动系统

任务一 直流牵引传动系统

素质目标：

1.通过课程学习，培养学生认真思考，理论结合实际的分析能力；

2.通过案例分析，培养学生精益求精的科学探索精神。

知识目标：

1.  掌握直流牵引电机的结构与工作原理、工作特性及调速原理；

2.  掌握直流传动控制系统组成与控制原理。

能力目标：

1.  能够正确分析直流牵引电机的工作特性；

2.  能够直流牵引电机的牵引特性；

3.  能够正确分析直流传动控制系统工作原理与工作过程；

4.  能够正确分析实际案例电路。

教学重点：

1.  直流电机工作原理与工作特性分析；

2.  直流牵引传动控制系统工作原理分析；

3.  实际应用电路案例分析。

教学难点及运用的教学策略/方法：

    在教学过程中，对直流电机工作特性、直流传动控制系统工作原理的分析和学习是重点，利用PPT、视频等多种教学手段，结合实际应用电路，从多个维度对城轨车辆直流电机、直流传动系统的工作原理进行分析主要采用教学方法：分组讨论法、案例法等多种教学方法。

课前学习任务：请同学们复习电磁感应定律，直流电机的结构及工作原理，通过网络教学资源学习直流传动系统组成及工作原理。

                           直流传动控制系统组成与控制原理

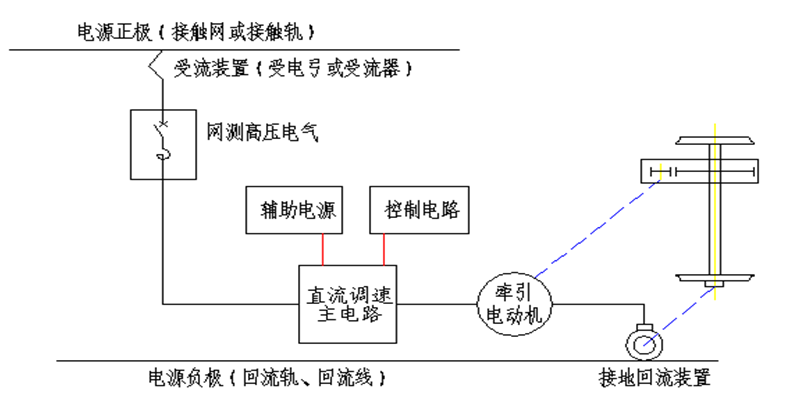

城市轨道交通车辆直流主传动系统由网侧高压电路、牵引电动机调速电路组成，主要设备有受流器、断路器、直流牵引电动机、传动齿轮箱、轮对、接地回流装置。

直流传动的城轨车辆，调速控制方式有以下几种：

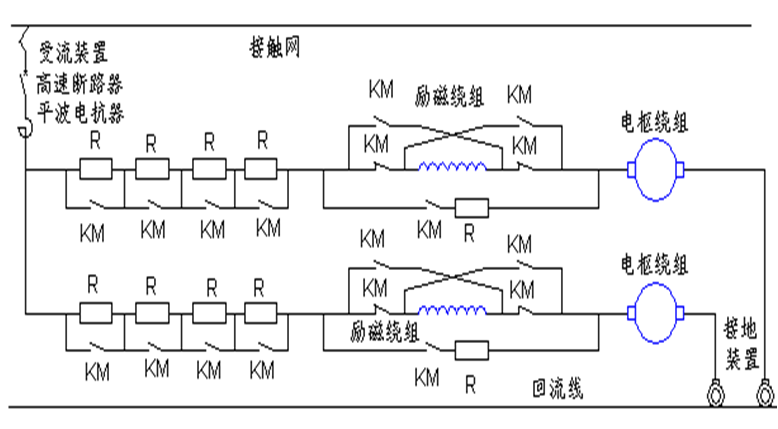

（1）变阻控制

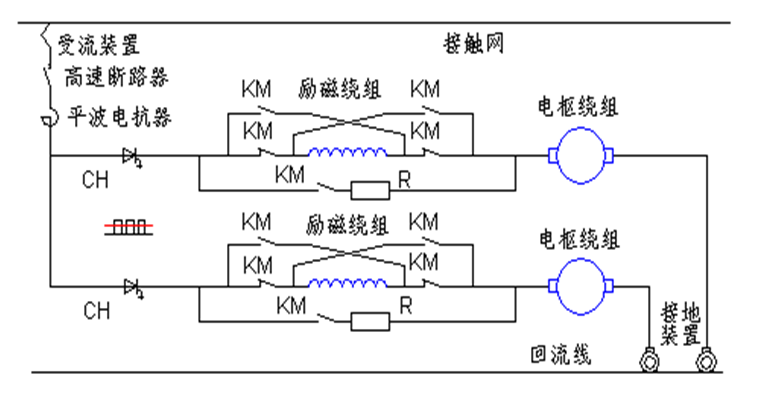

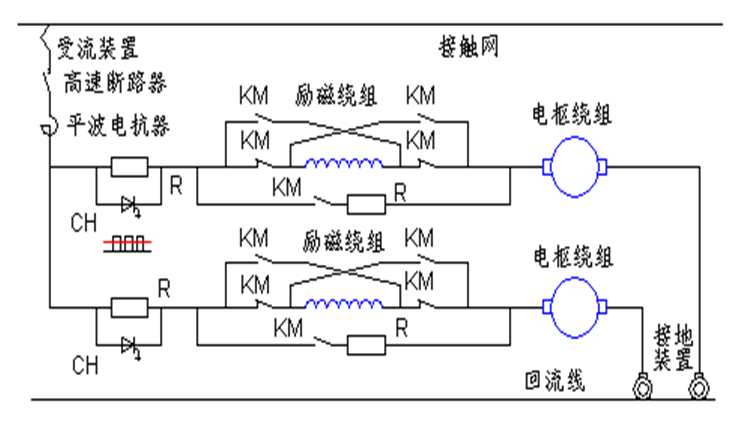

（2）斩波调压控制

3  直流牵引传动系统电制动
