5.6多协议标识交换MPLS协议

5.6.1    多协议标识交换MPLS概念

设计思想上，MPLS将数据链路层的第二层交换技术引入网络层，实现快速IP分组交换。

多协议标识交换，标注多种协议路由链接，实现快速IP分组交换。

核心网络是MPLS域=标记交换路由器LSR+边界标记路由器E-LSR，MPLS在E-LSR之间建立标记交换路径LSP。

技术产品：已生产出类似路由器Cisco的LS1010与BPX交换机

MPLS的基本工作原理

5.6.2   MPLS协议-VPN

1.MPLS VPN应用

⑴VPN技术：

在公共网络中建立虚拟的专用数据通道，不同区域网络/主机互联，实现端到端数据传输的网络技术。

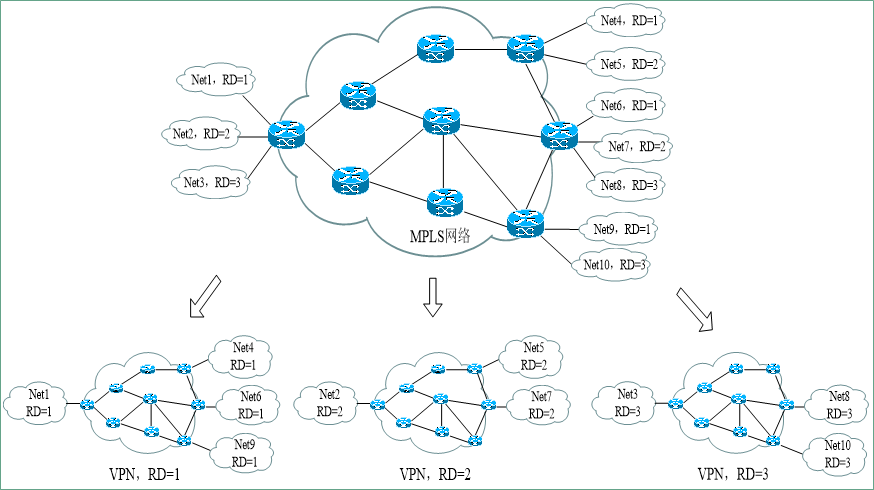

⑵在MPLS的虚拟专用网VPN中，服务商为VPN分配唯一的路由标识RD，转发表记录该VPN用户IP地址与RD的对应关系。

现状：该技术已在大型信息网络、物联网应用系统、云计算系统。

见校园网VPN使用指南

2.VPN结构与原理示意图

vpn就是在内网用户通过外网访问内网的一种隧道技术应用
