4.2   Ethernet局域网工作原理

介质访问控制子层在线视频直播2回放（含部分链路层内容）

介质访问控制子层在线直播教学课堂活动2回放

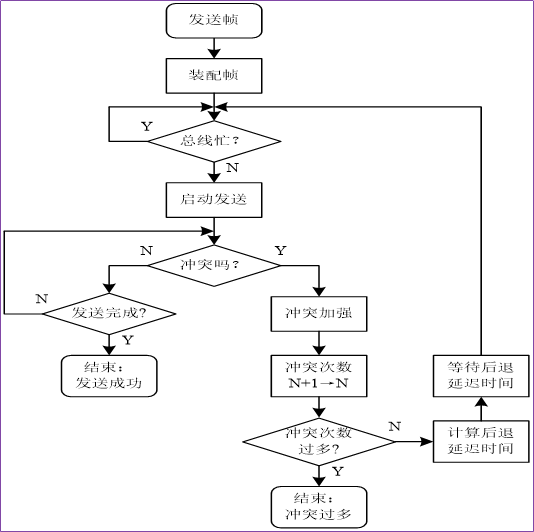

 4.2.1  Ethernet数据发送流程分析

载波侦听过程：总线电平跳变与总线忙闲状态的判断

•目的：检查是否已经有结点利用总线在发送数据

冲突窗口的概念（争用期）

冲突窗口=2D/V

D为总线传输介质的最大长度

V是电磁波在介质中的传播速度

4.2.2Ethernet帧结构

•前导码与帧前定界符字段

•目的地址和源地址字段

•长度字段

•LLC数据字段

•帧校验字段

帧的最大重发次数为16

•前导码与帧前定界符字段

   前导码：7个字节，56位的10101010…101010比特序列

   帧前定界符：1字节，10101011–识别地址字段

•目的地址和源地址字段–硬件地址（物理地址/MAC）•

    源地址字段长度：6个字节

   目的地址类型：（第一位数字0、1或全为1）

   单播地址（unicast address）--0

   多播地址（multicast address）    ---1

   广播地址（broadcast address） --全为1

4.2.4  Ethernet网卡设计与物理地址

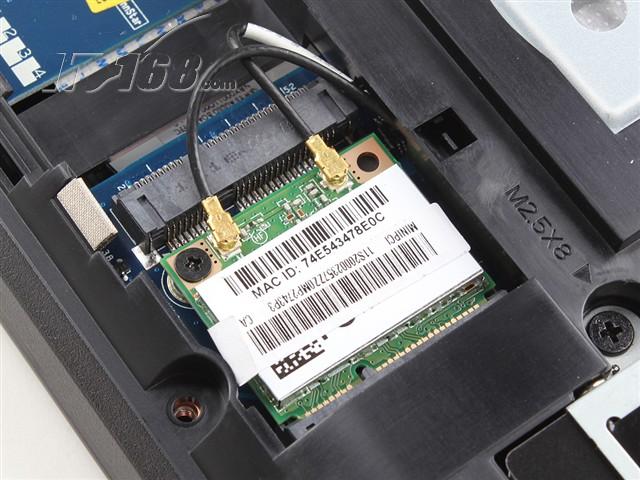

网卡实物图片

问题探究：

（1）网卡功能是什么？

• 数据的封装与解封  发送时将数据加上首部和尾部-以太网的帧。接收时将以太网的帧剥去首部和尾部，送交上一层。

• 链路管理 访问控制方法CSMA/CD协议的实现

• 编码与译码 即曼彻斯特编码与译码

（2）网卡----计算机与局域网进行通信的桥梁？
