4.3  Ethernet组网设备与组网方法

介质访问控制子层在线教学视频直播3回放

介质访问控制子层在线教学课堂活动3回放

4.3.1普通Ethernet组网设备与方法

⑴早期组网•电缆10Base-5：揽段长500m、接入节点100个、传输速度10Mbps•中继器：信号放大与整波

⑵集线器组网：与10Base-T、非屏蔽双绞线、RJ-45接口

4.3.2交换 Ethernet与高速Ethernet组网方法

设备：高速交换机、高速网卡、千兆以太交换机、光纤或双绞线

设计GE网络结构

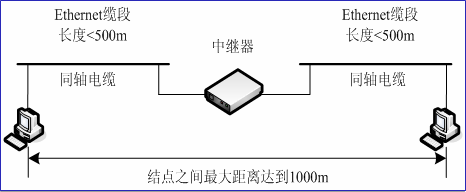

用中继器连接两个Ethernet缆段结构

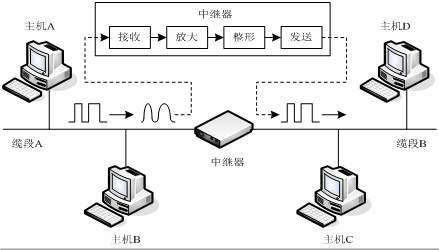

中继器的工作原理

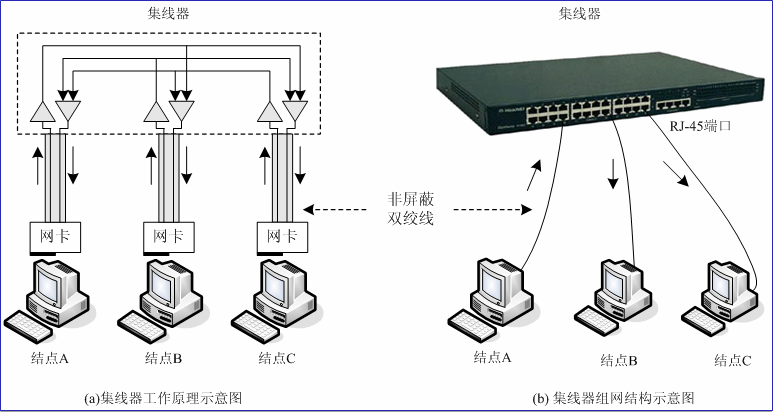

       集线器连接组成的网络

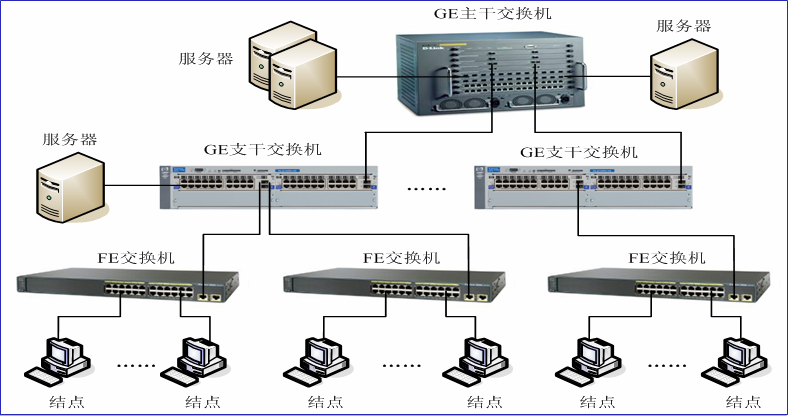

          典型的交换以太网组网结构

4.3.3结构化布线技术概念

•75%网络故障出在传输介质，工程施工技术

建筑物综合布线系统结构示意图

问题探究：

阅读171页图5-32，172页图5-33（3版），4-32、4-33（4版），如何设计办公楼局域网工业布线？
