2.9 透视阴影与镜像透视

2.9-1阴影和反影透视的原理和作图方法

学习重点：正确理解阴影透视中日光阴影与灯光阴影的基本概念及区别。

学习难点：利用阴影透视的基本规律正确表现出物体的空闻感和体积感。

1.阴影透视的概念和作图方法

（1）阴影的基本概念

A.为什么要画阴影

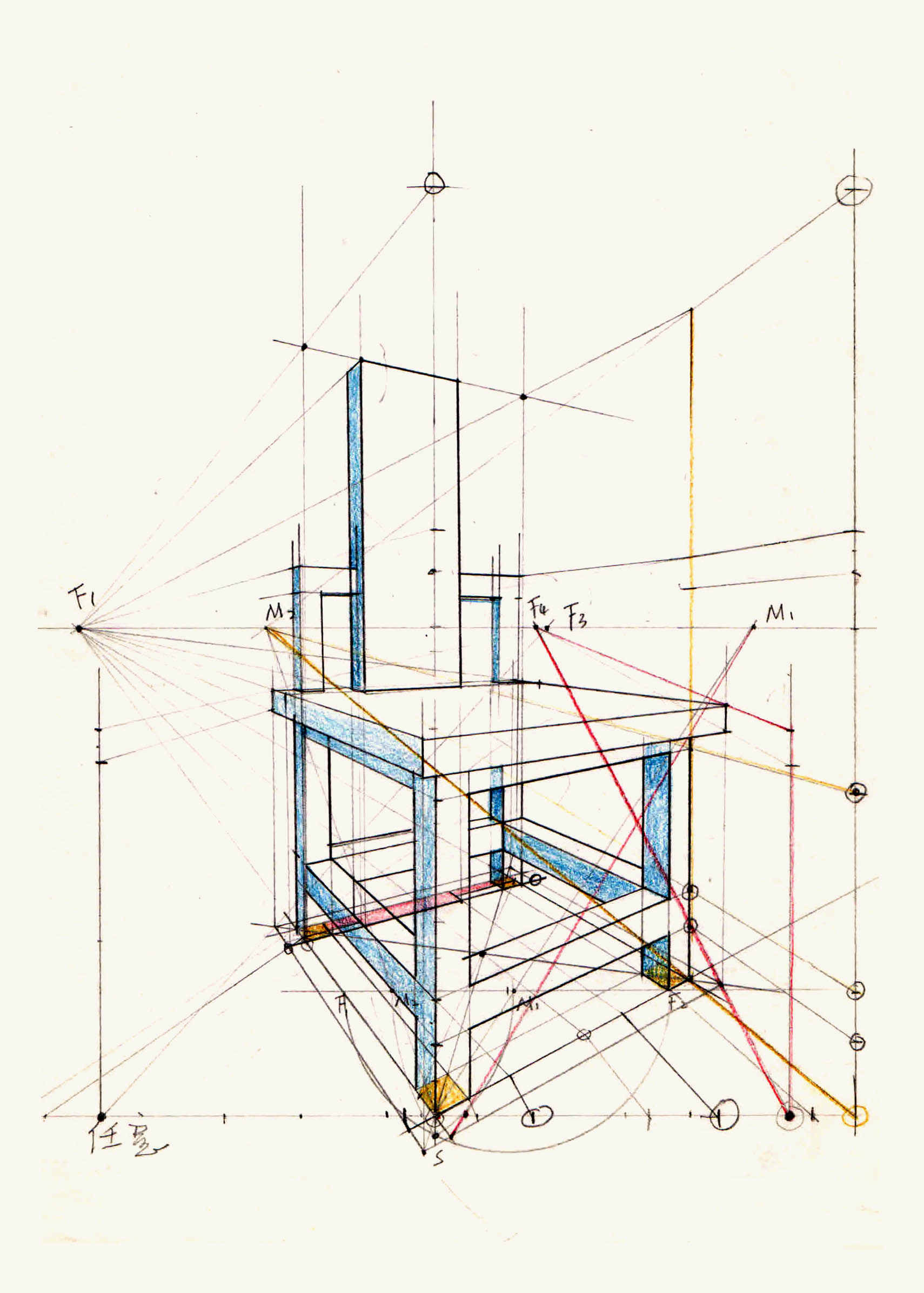

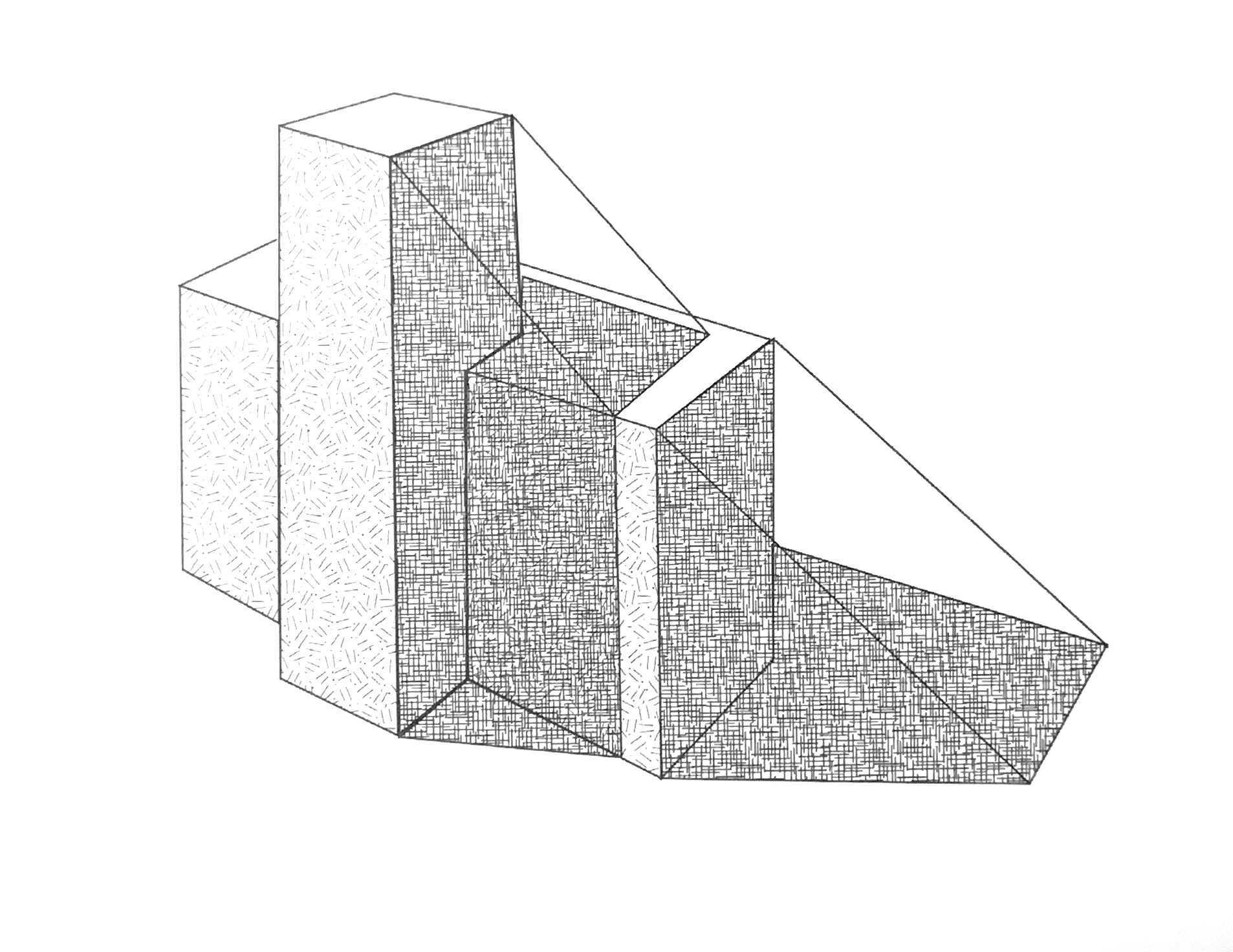

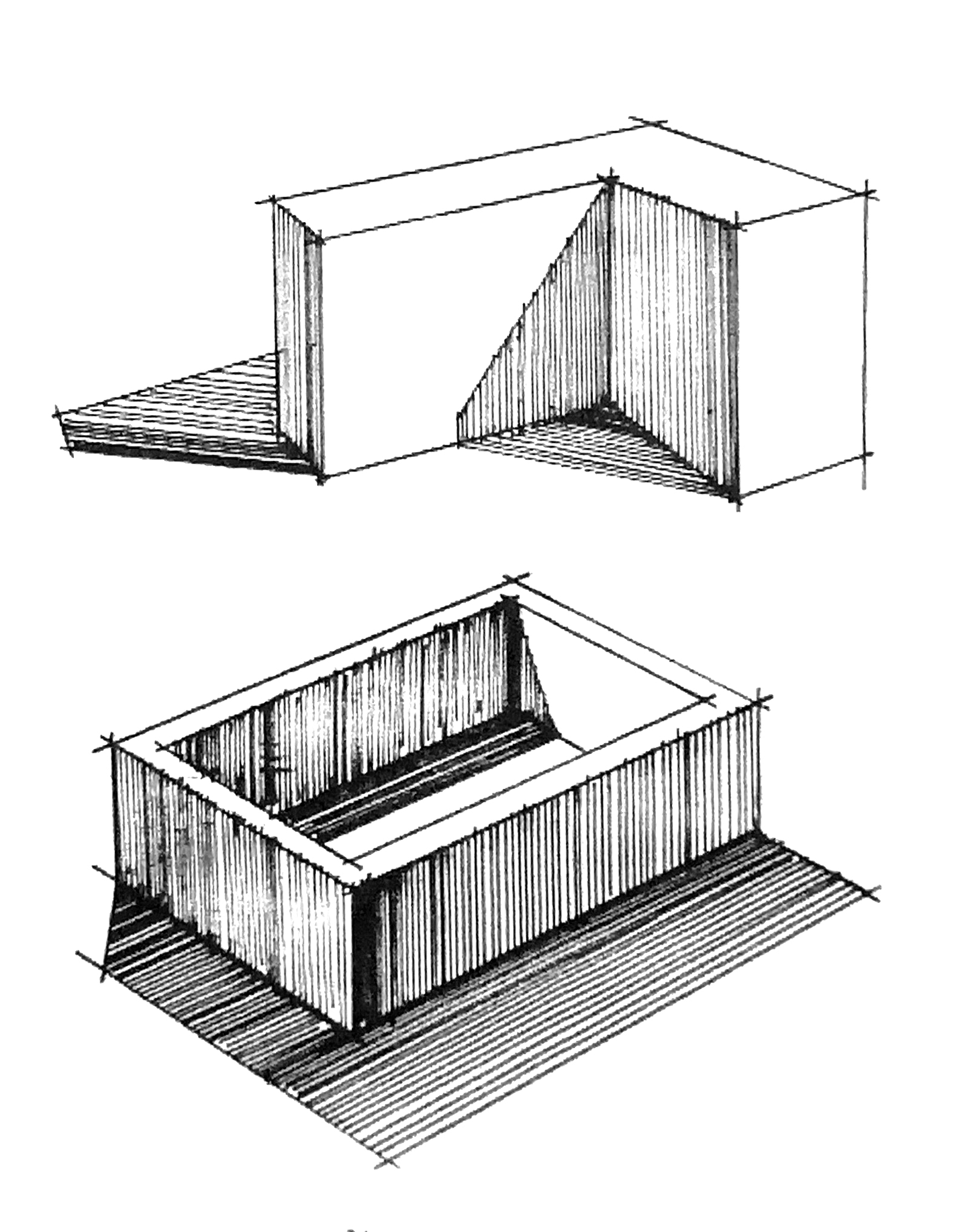

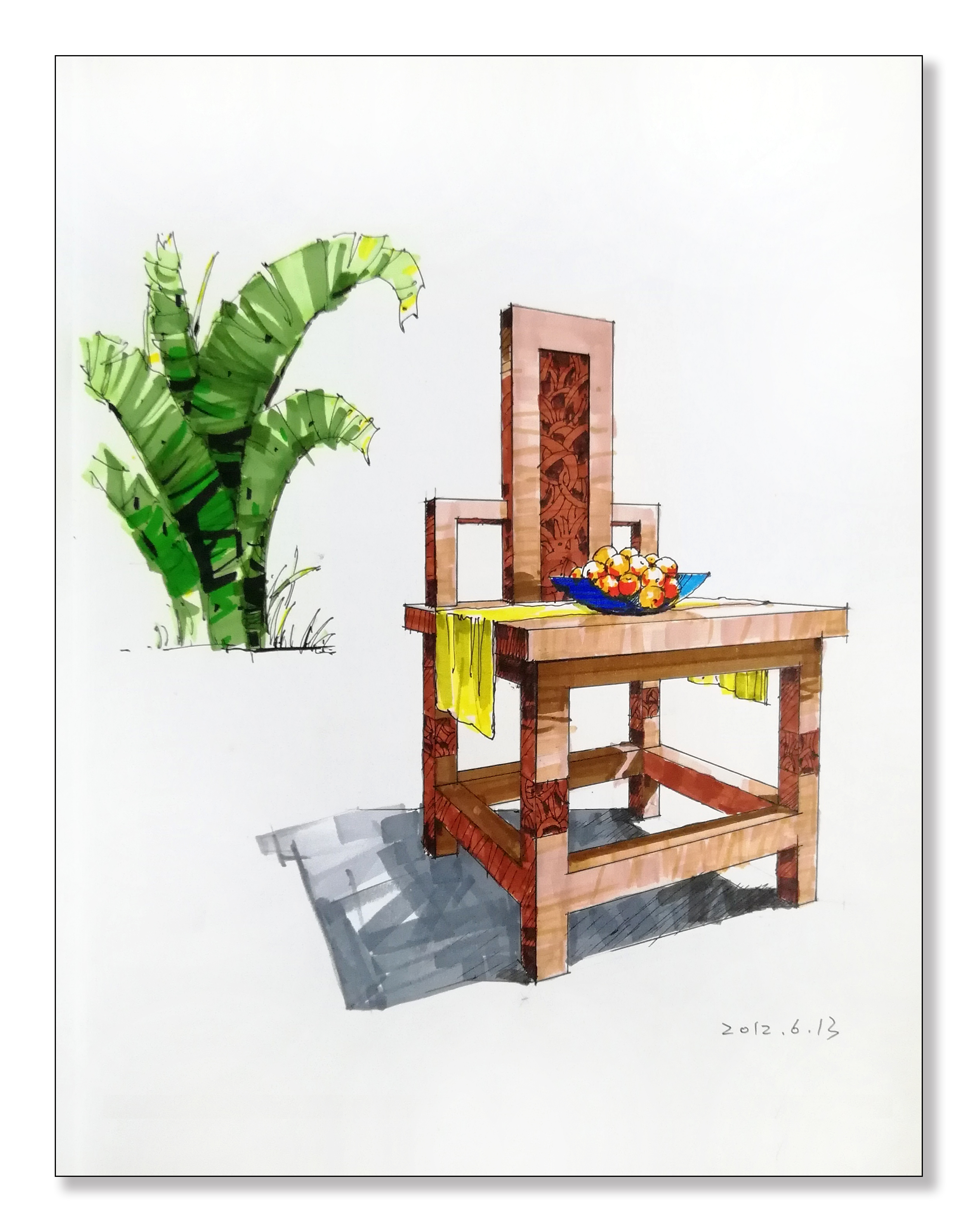

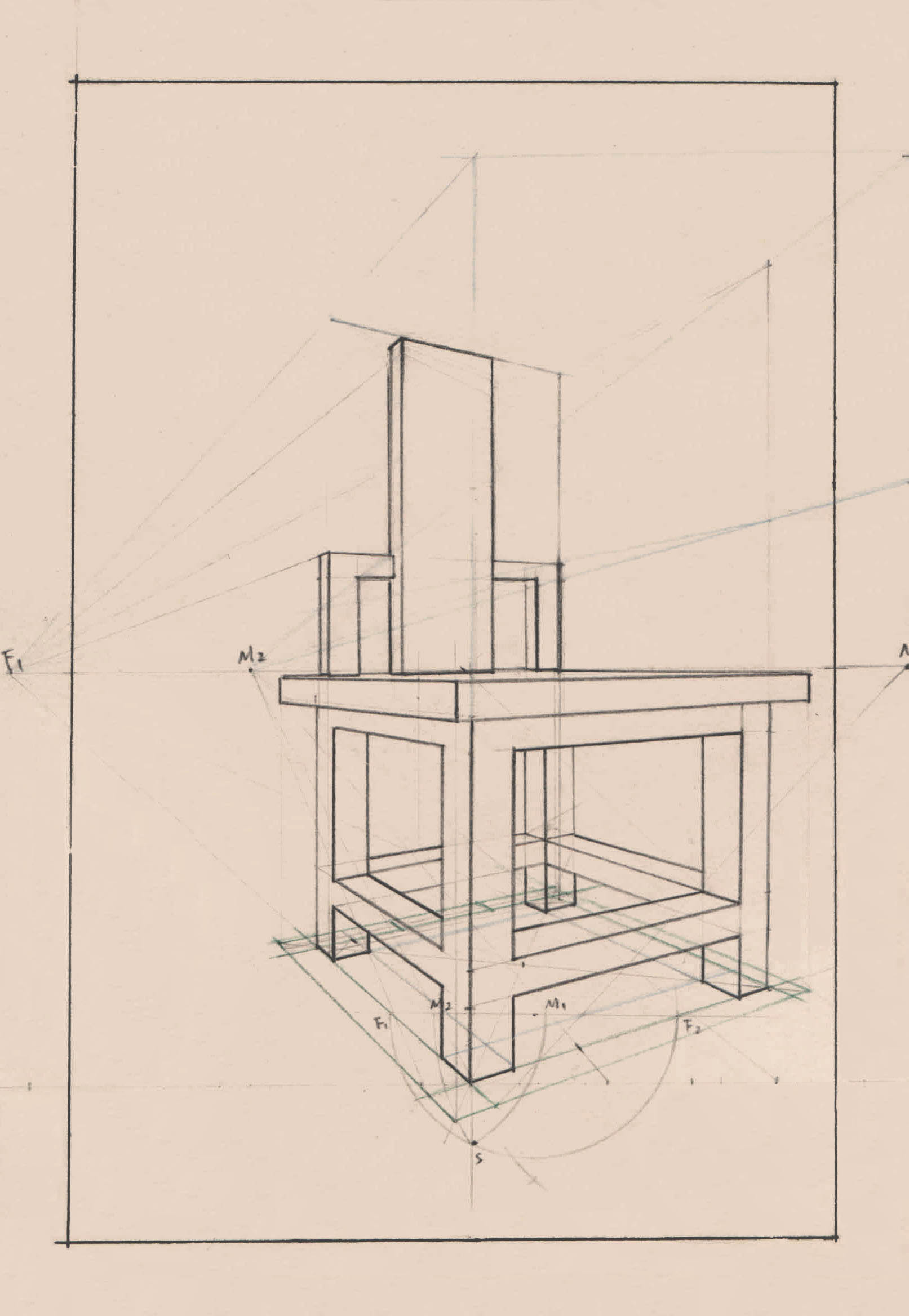

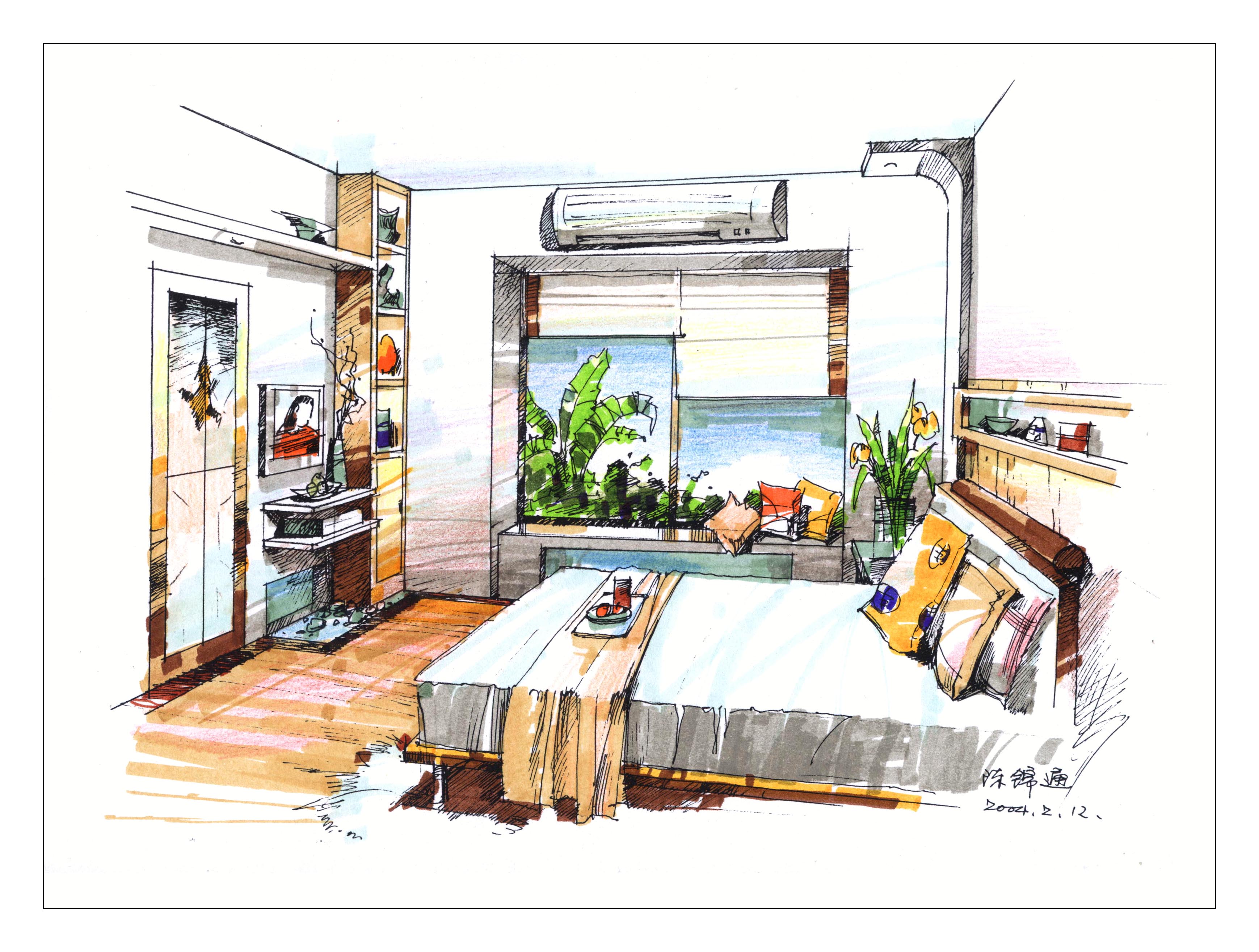

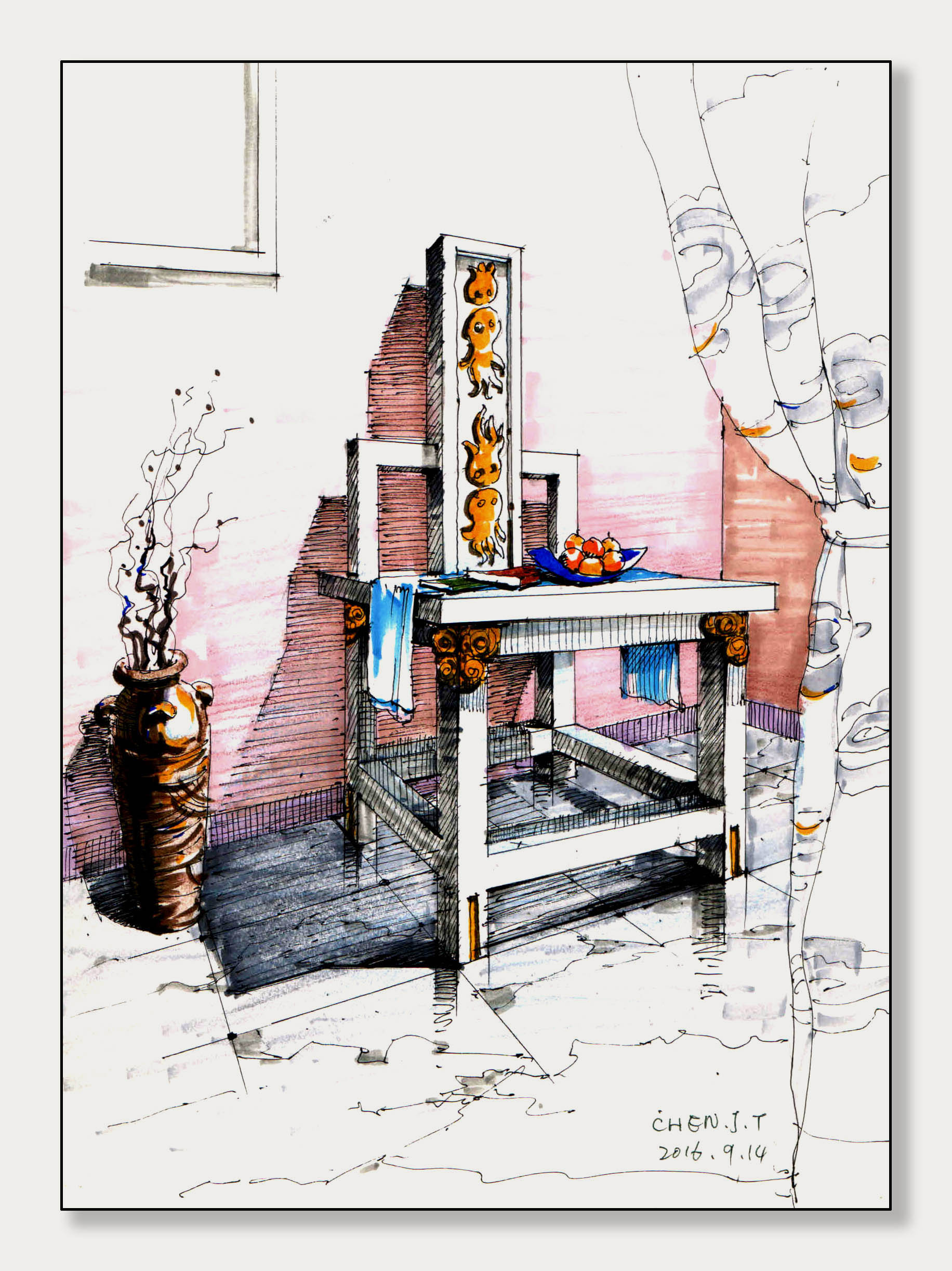

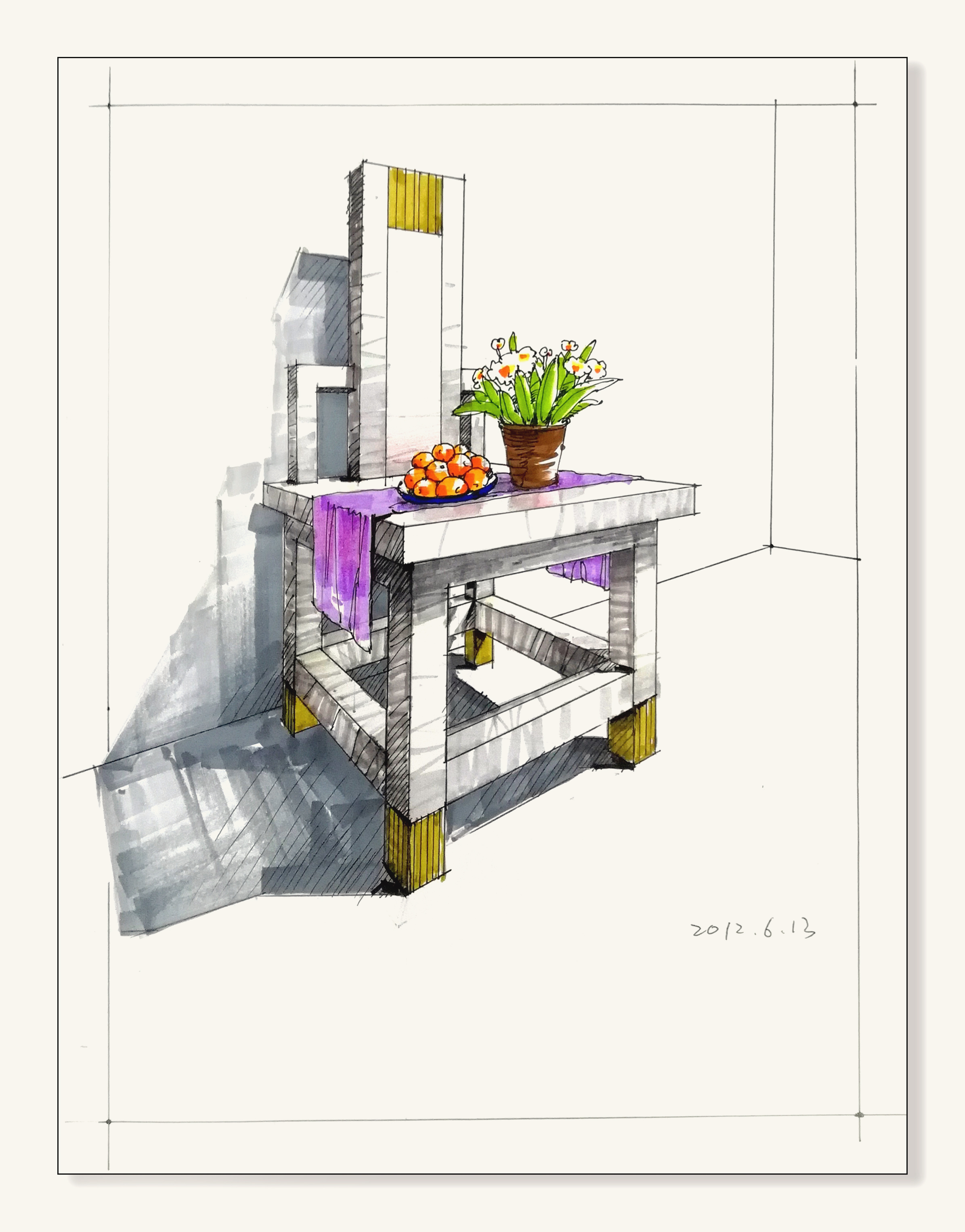

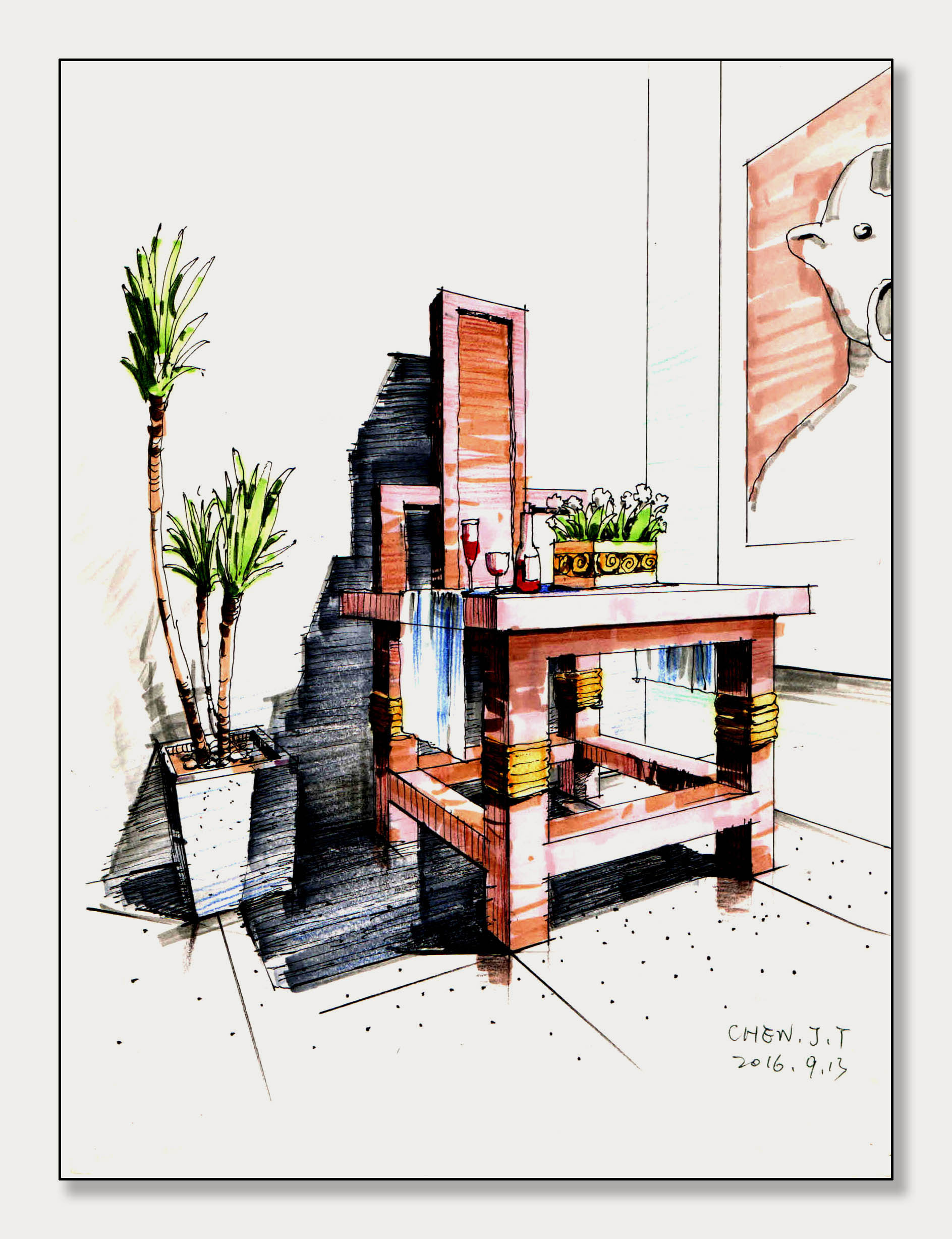

描绘阴影可以更充分地表现物体的形状和空间关系，表现景物的立体感和空间感，烘托气氛，增强生动性。可以看出加绘了阴影物体的立体感和空间感明显加强。

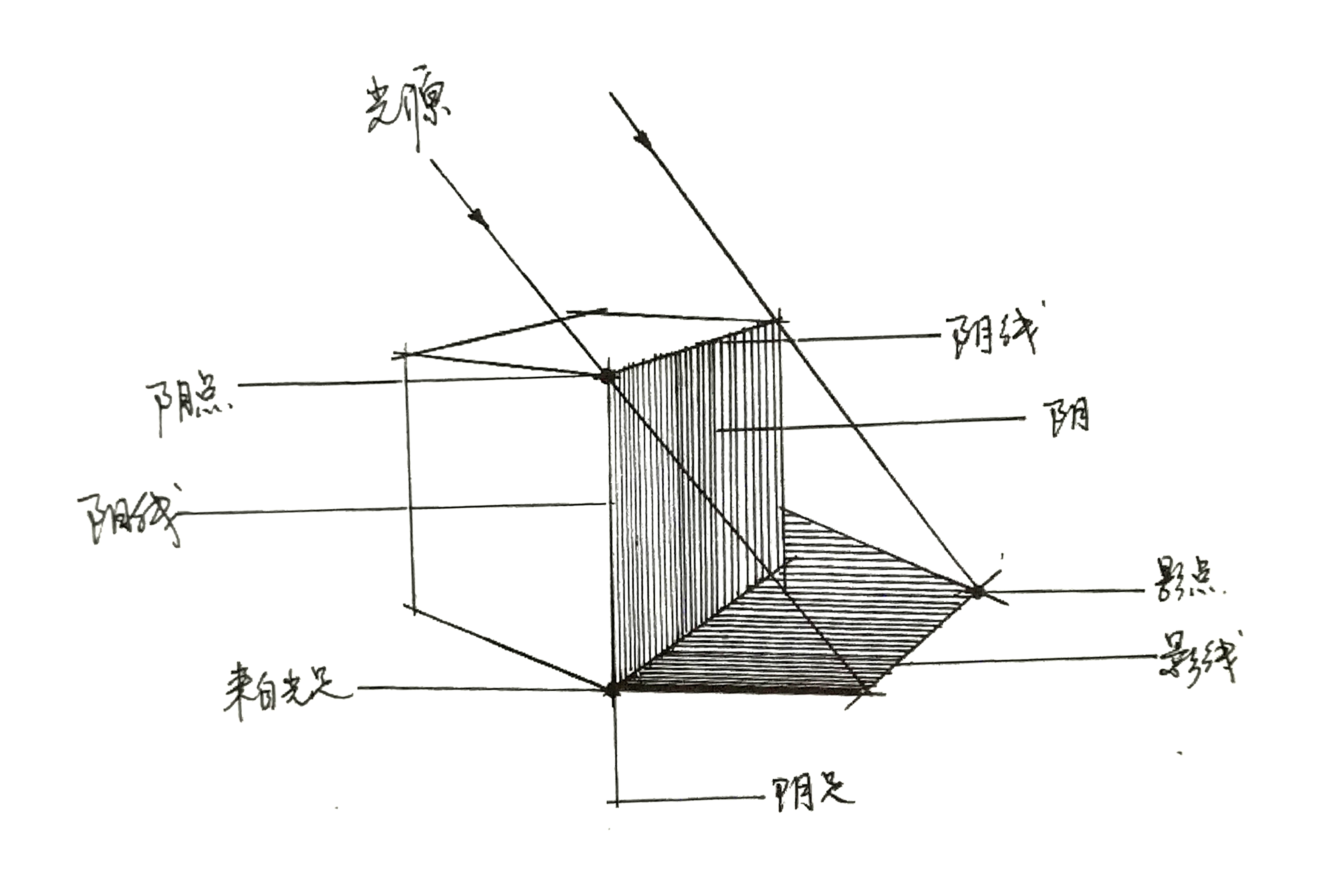

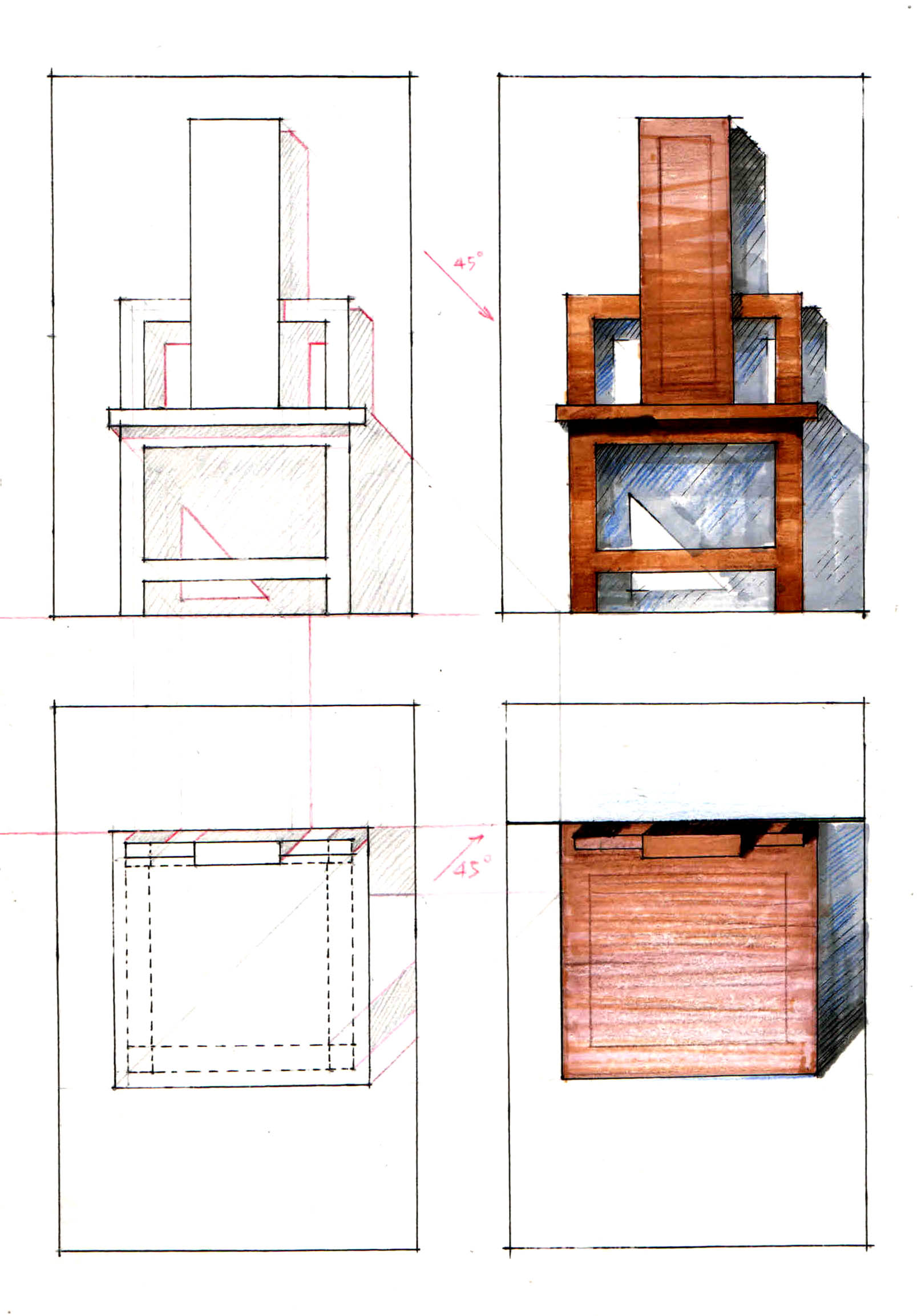

B.阴影的基本术语

不透光的物体，在光的照射下，将产生对光面和背光面，对光面称为明部（阳面），背光面称为阴部（阴面）.明部和阴部的交界线称。

为阴线：构成阴线的点称为阴点从阴点引铅垂线与基面的交点称为阴足.因受光体的遮掩，其近旁物不受光照射的阴暗部分称为受光体的影；影的轮廓称为影线。影所在的面称为受影面。阴与影统称为阴影。

C.阴影的分类

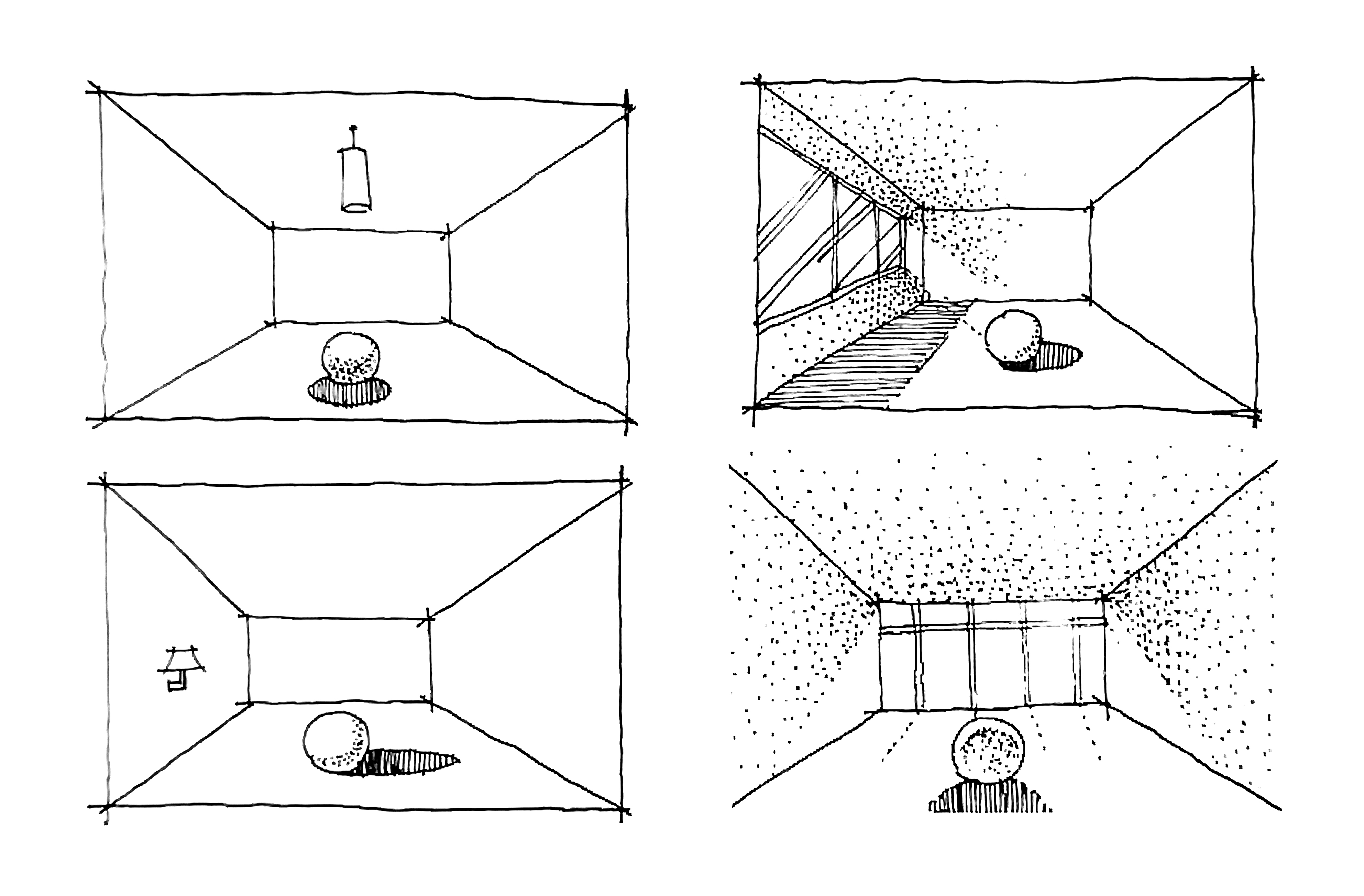

由于光源的性质不同，阴影可以分为两类：一是日光阴影一是灯光阴影。

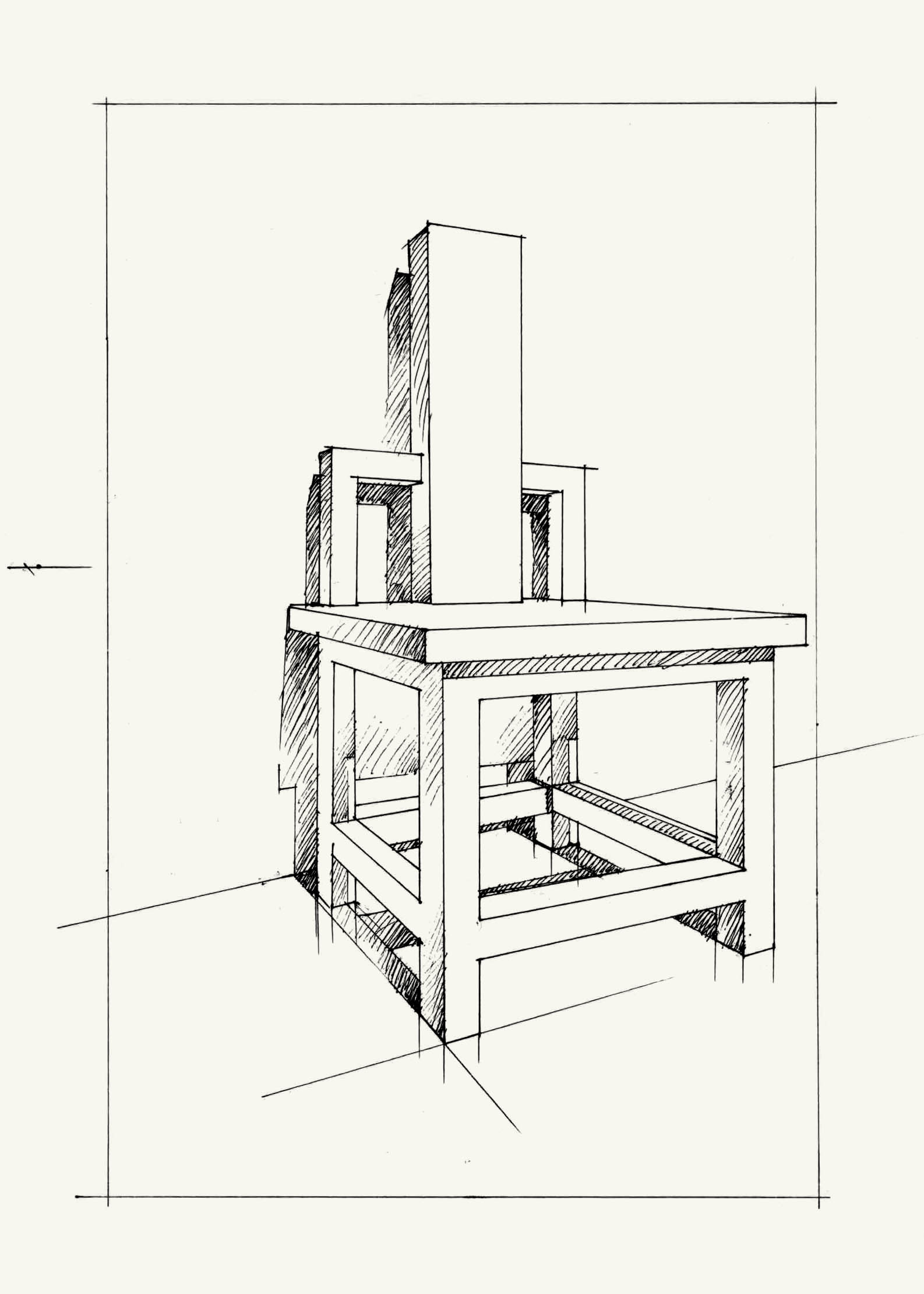

D.阴影的基本画法

从光源的位置（光点）引直线通过阴点，与从光点的基透视（光足）引直线通过阴足-一阴点的基透视，两直线相交得影点。

E.影响影子形状的因素

影响影子形状的因素有下列四个方面：

a.受光物的形状，受光物的形状不同，影子的形状也不一样，如果物体本身为方形，它的影子也是直线形，如果物体本身为圆形，它的影子也是曲线形一一椭圆。

b.光源的性质。光源是自然光还是人造光以及人造光距受光体的远近，都影响影子的形状。

c.光和物体的关系光线照射的方位和高度不同，影子的形状也有差。

d.受影面的形状。由于受影面有水平面、铅垂面、斜面、曲面的不同也影响影子的形状，直立杆落在平面上的影仍然是直线。直立杆落在圆柱体上的影则是曲线。

（2）日光阴影

日光阴影概述

a.因为太阳距地球的平均距离约15千万公里是地球半径的23千多倍，因此有阴影透视中假设太阳光源无限远，为平行光线。

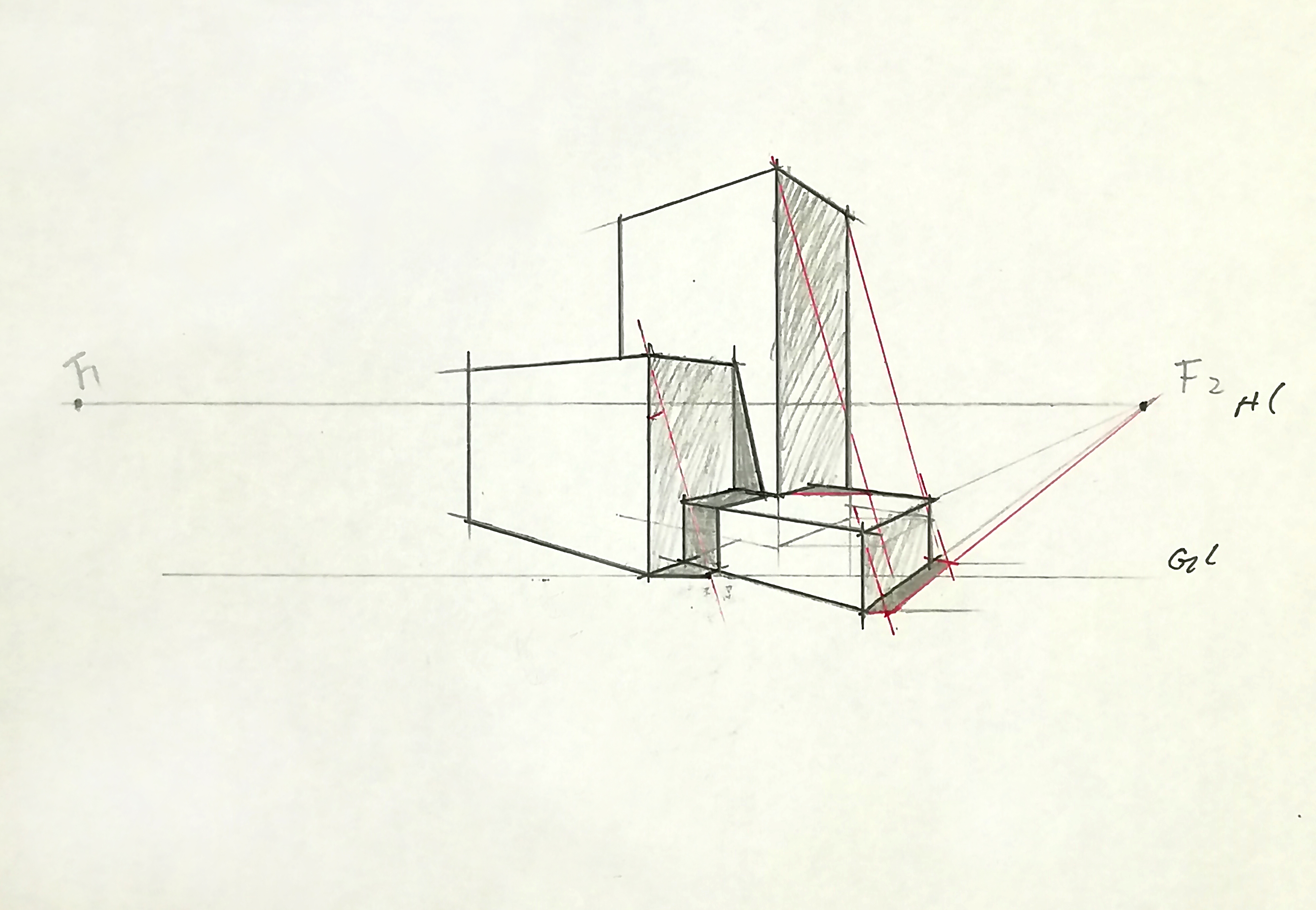

b.日光阴影的透视规律与倾斜线的透视原理相同。太阳光线如果相当于倾斜变线时，太阳位置（光点）即为日光光线的灭点，故又称光灭点（相当于倾斜变线的灭点）。因为太阳假设在无穷远处，它的基透视（光足）在视平线上，相当于斜边底迹线的灭点，所以又叫影灭点。

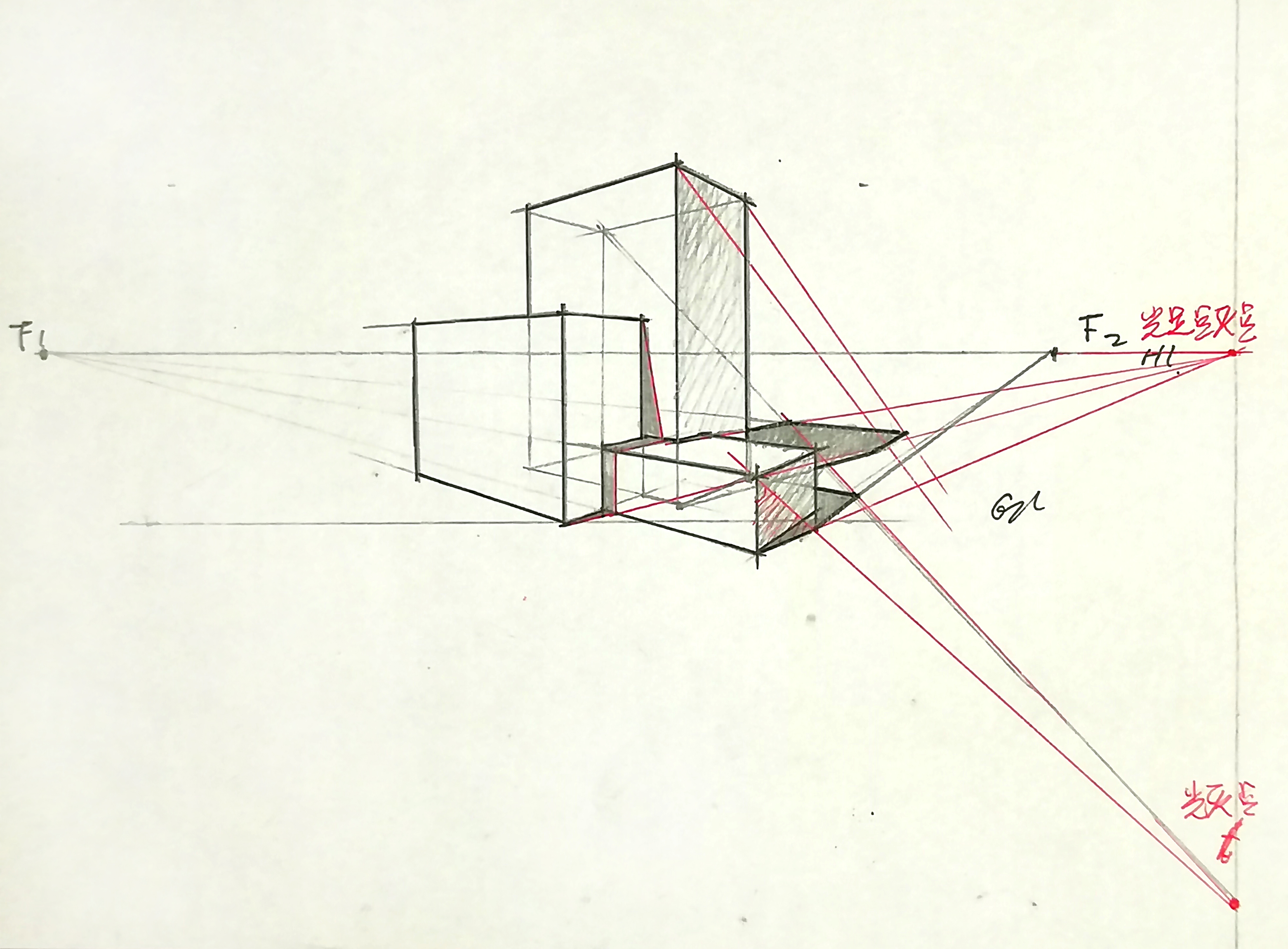

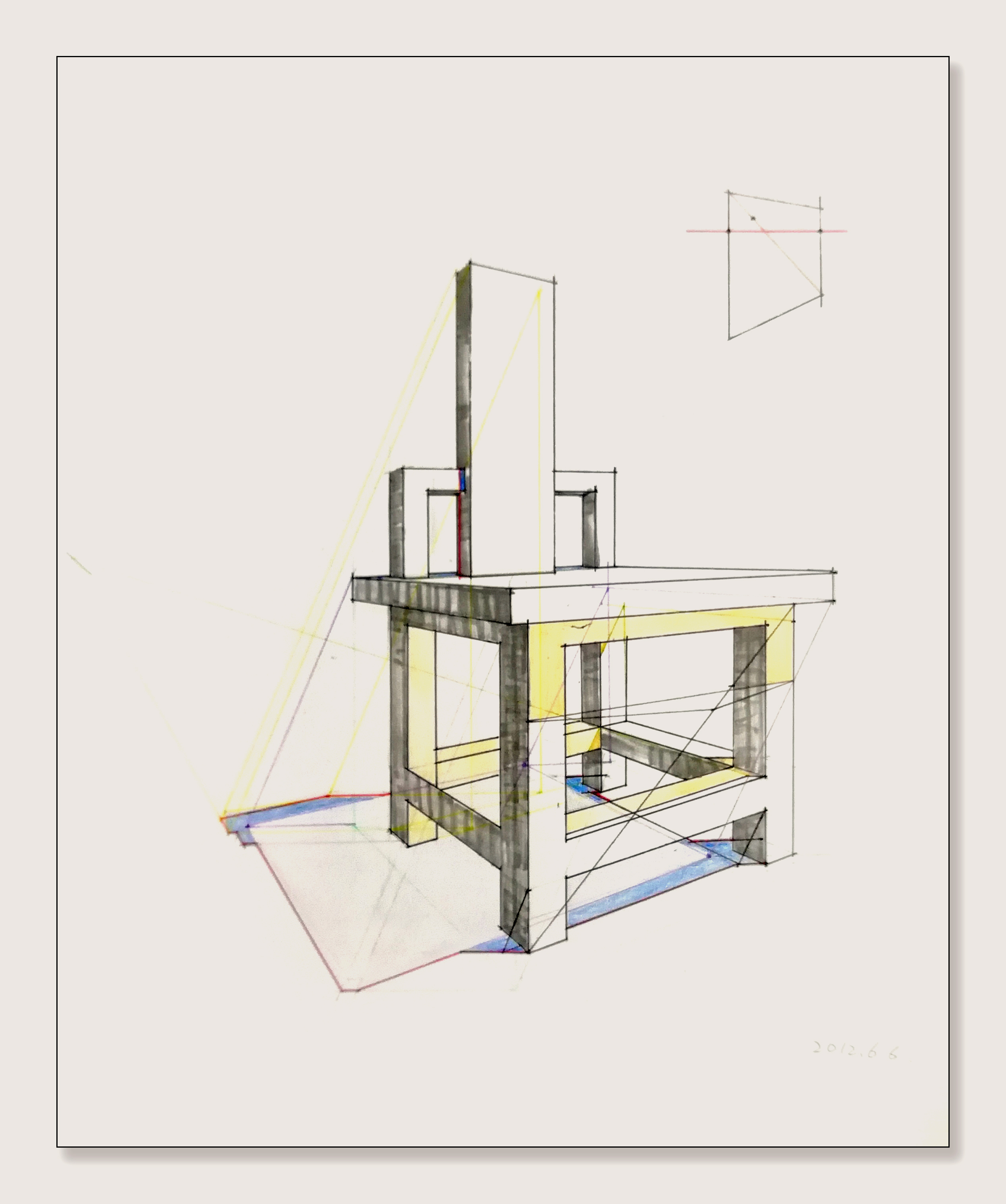

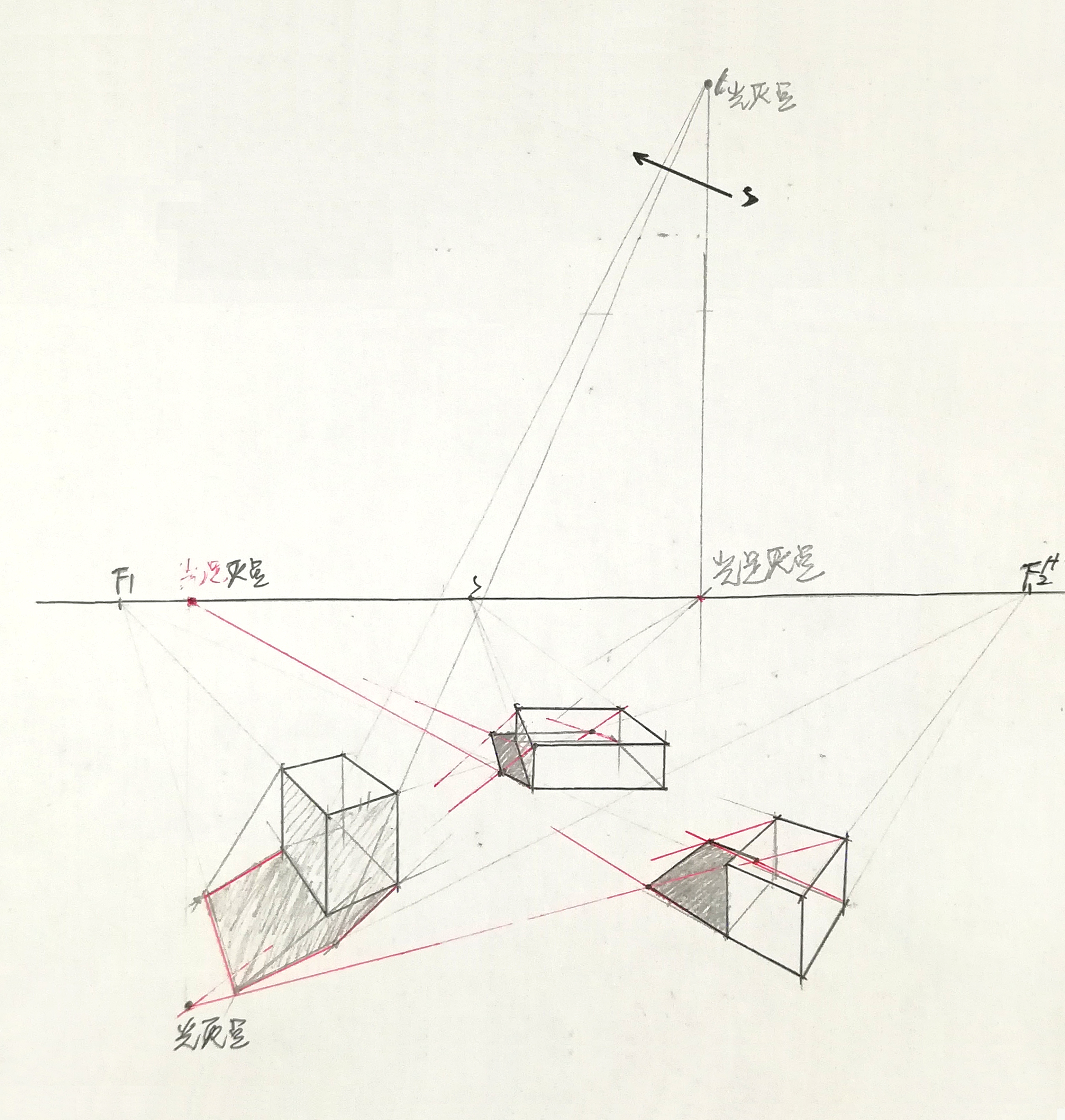

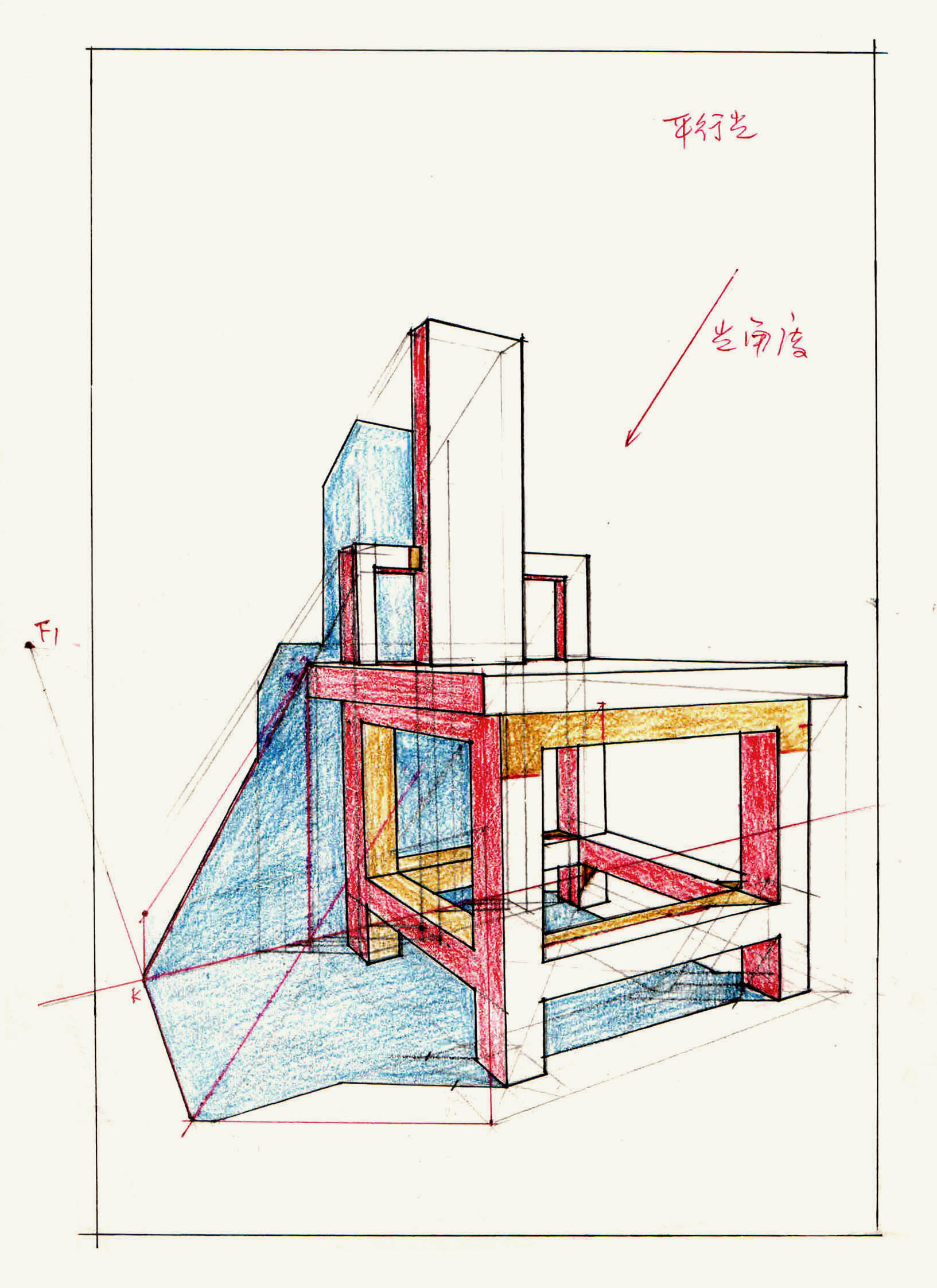

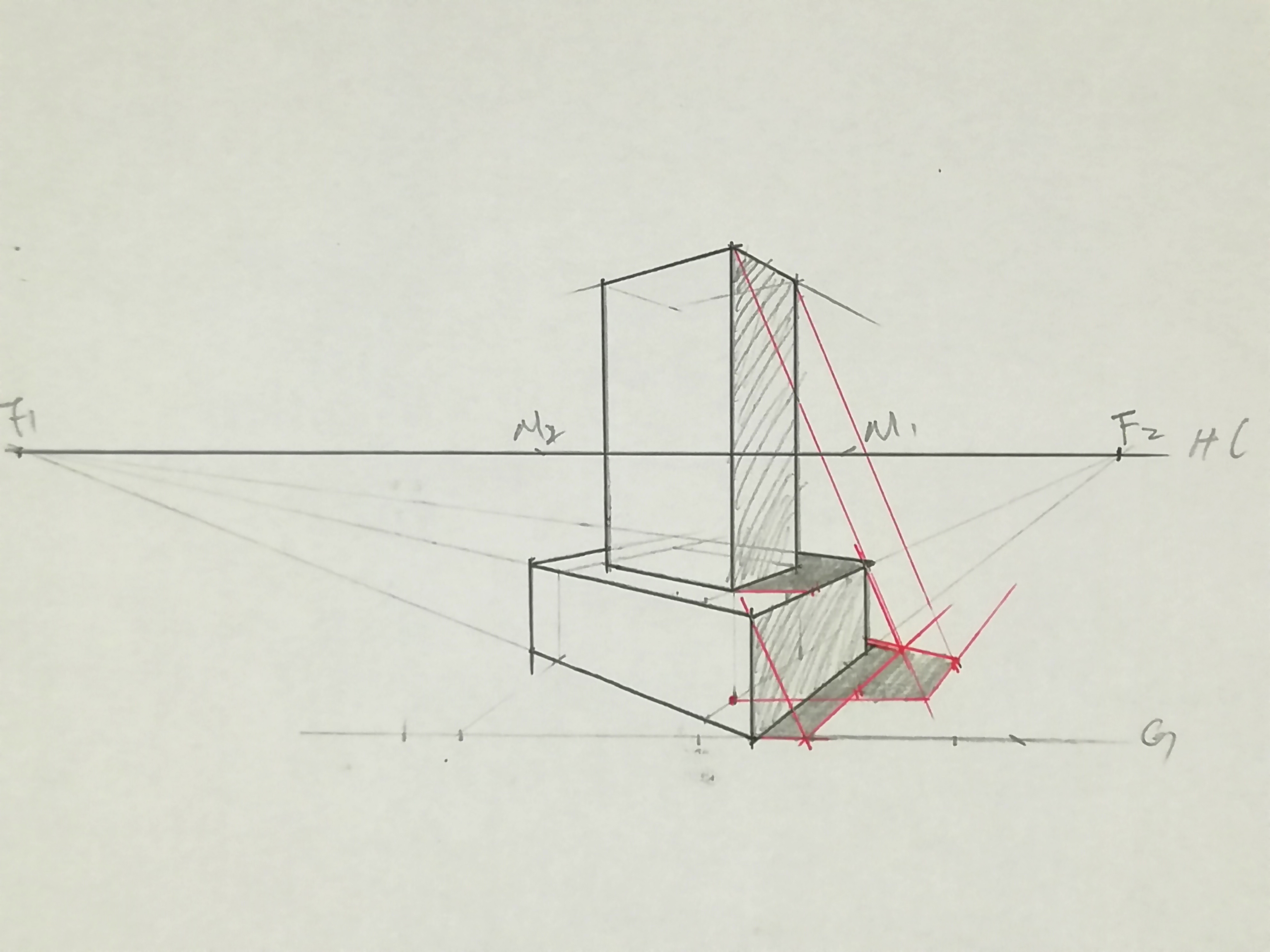

C、日光阴影的画法

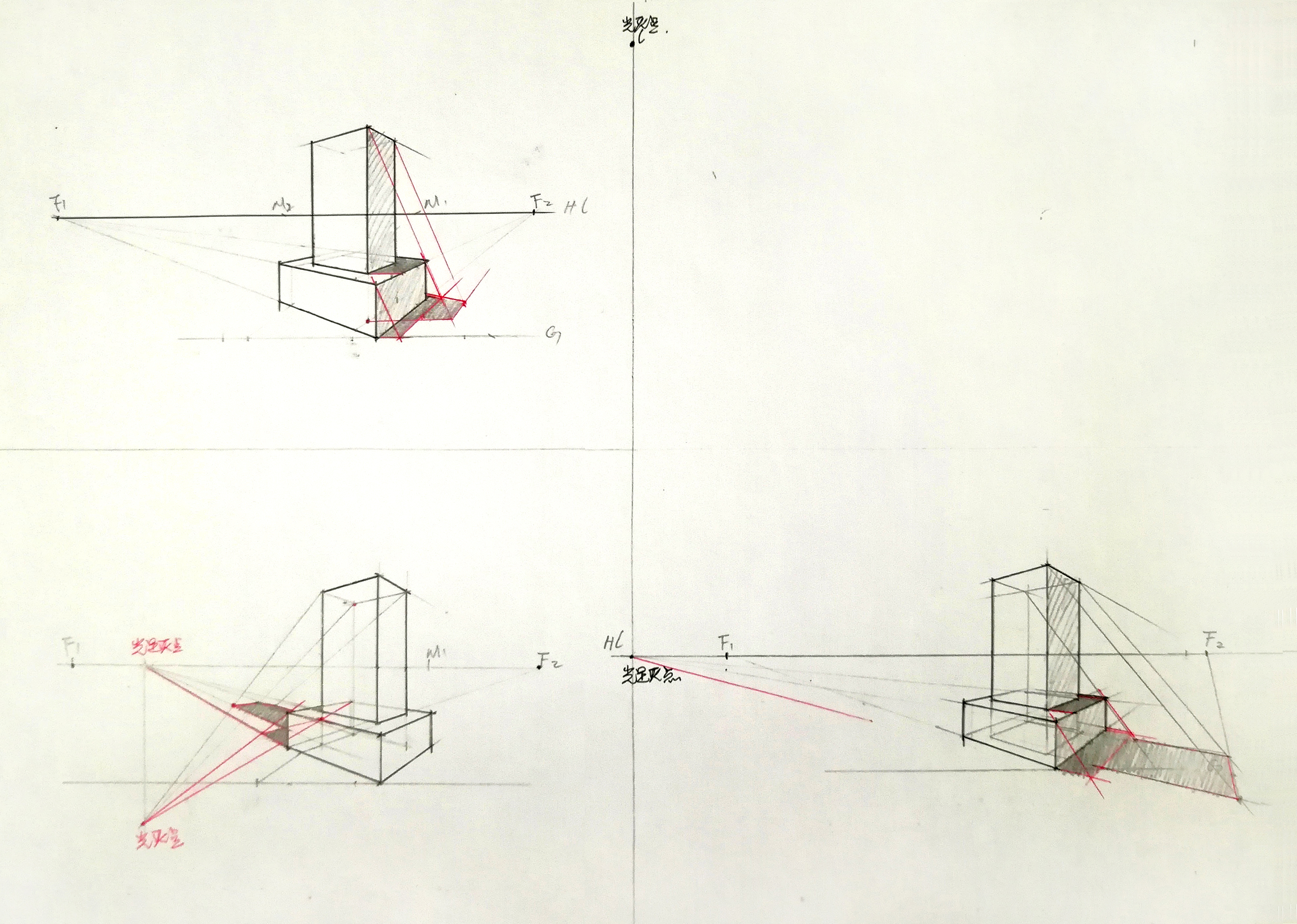

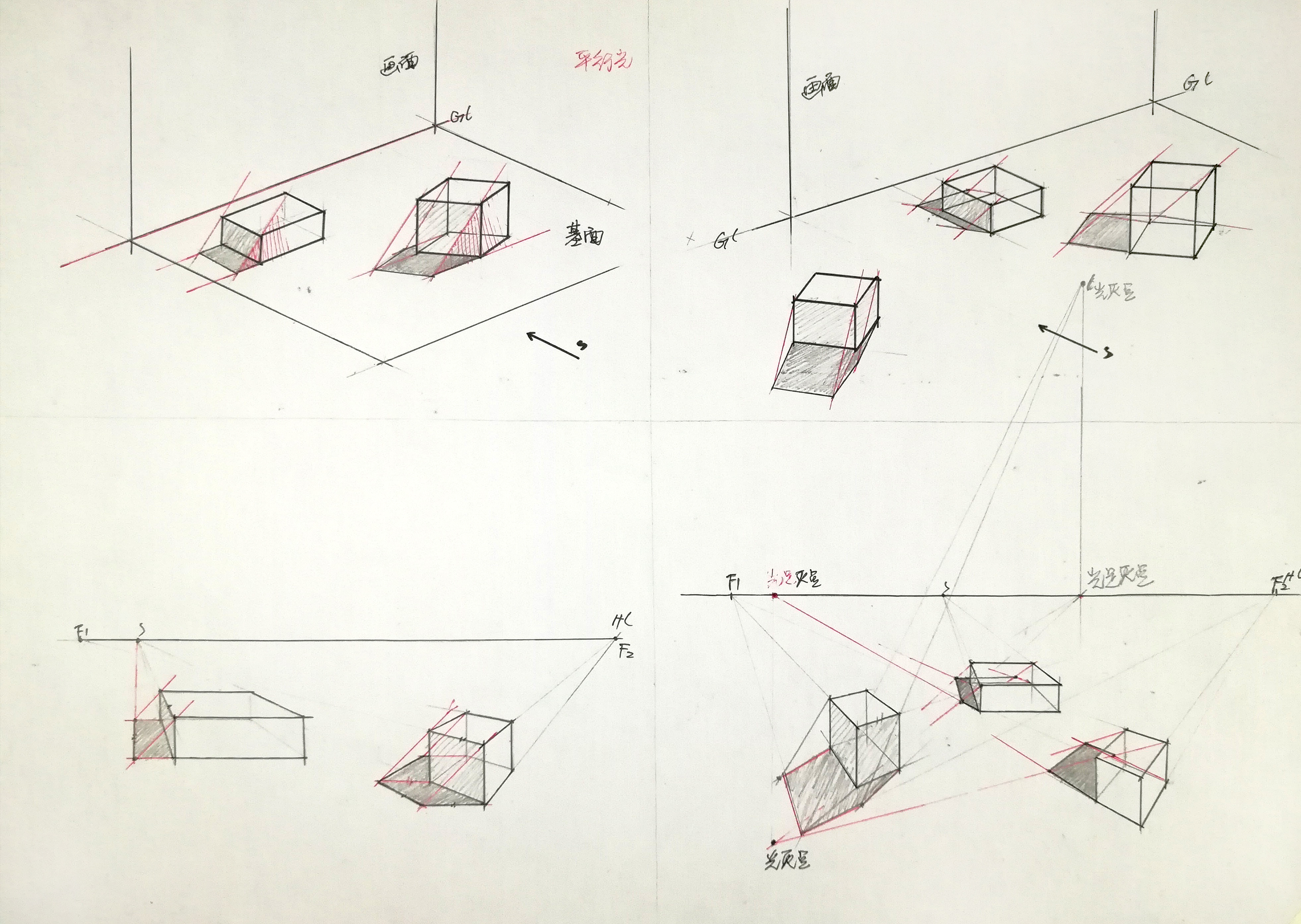

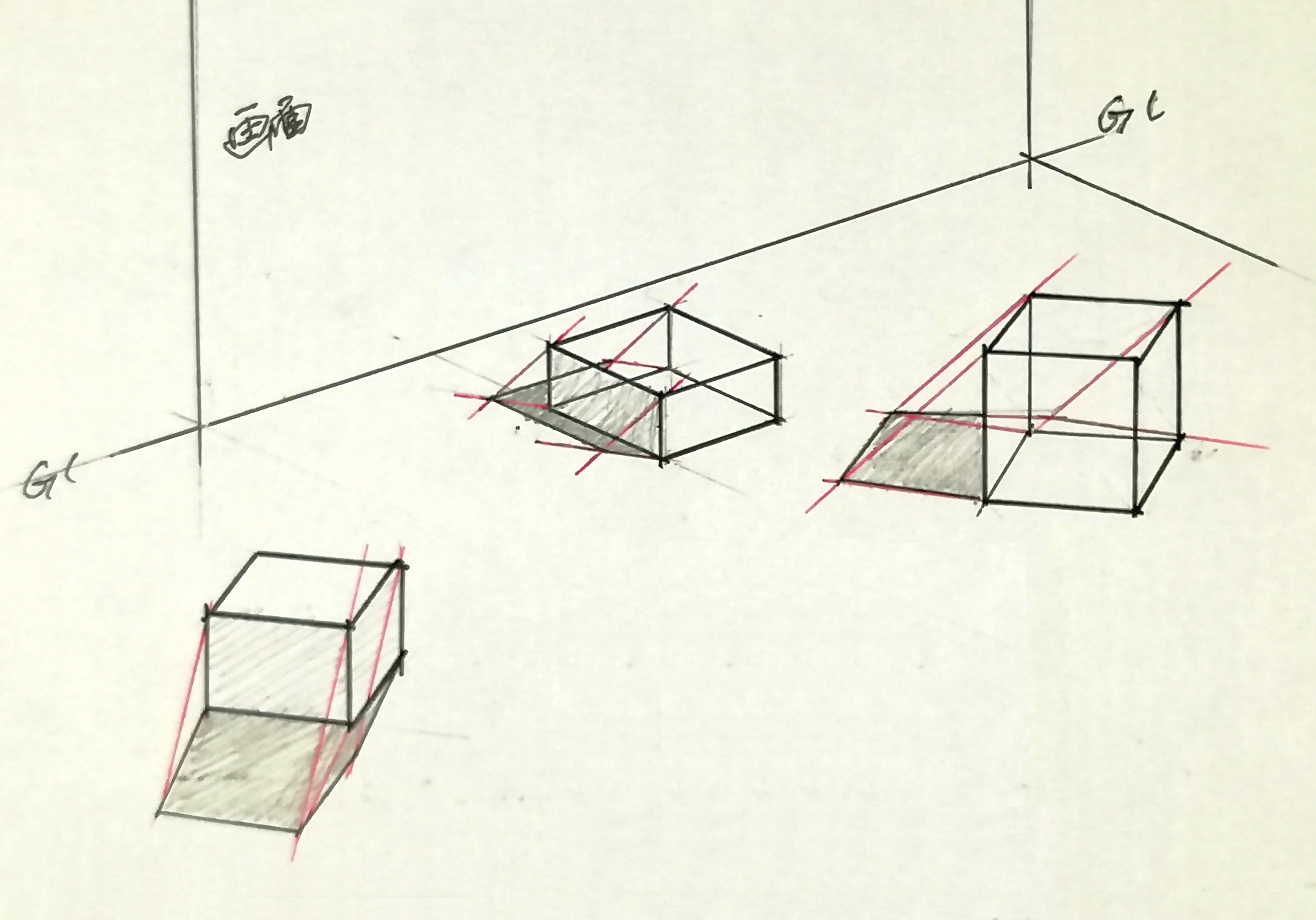

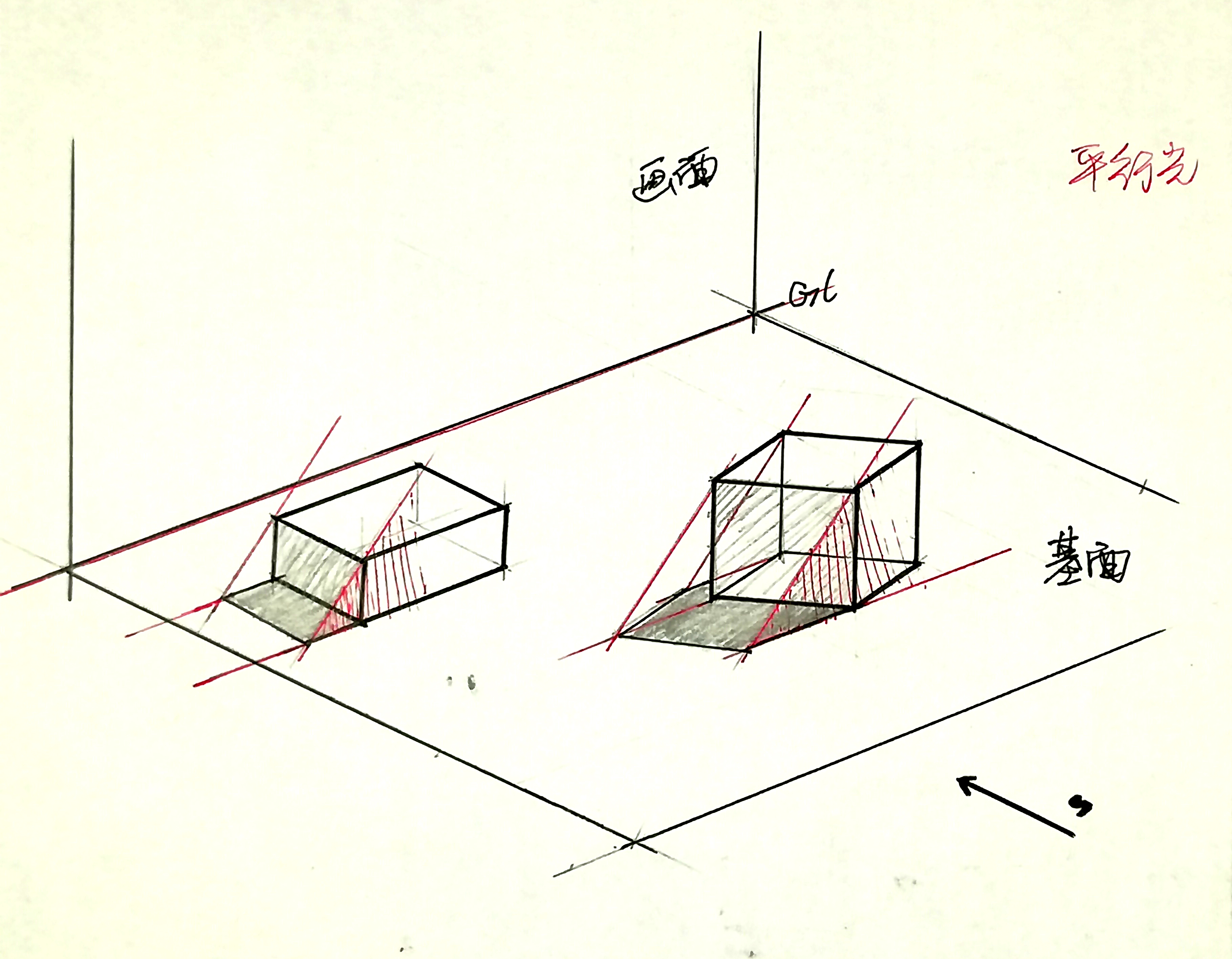

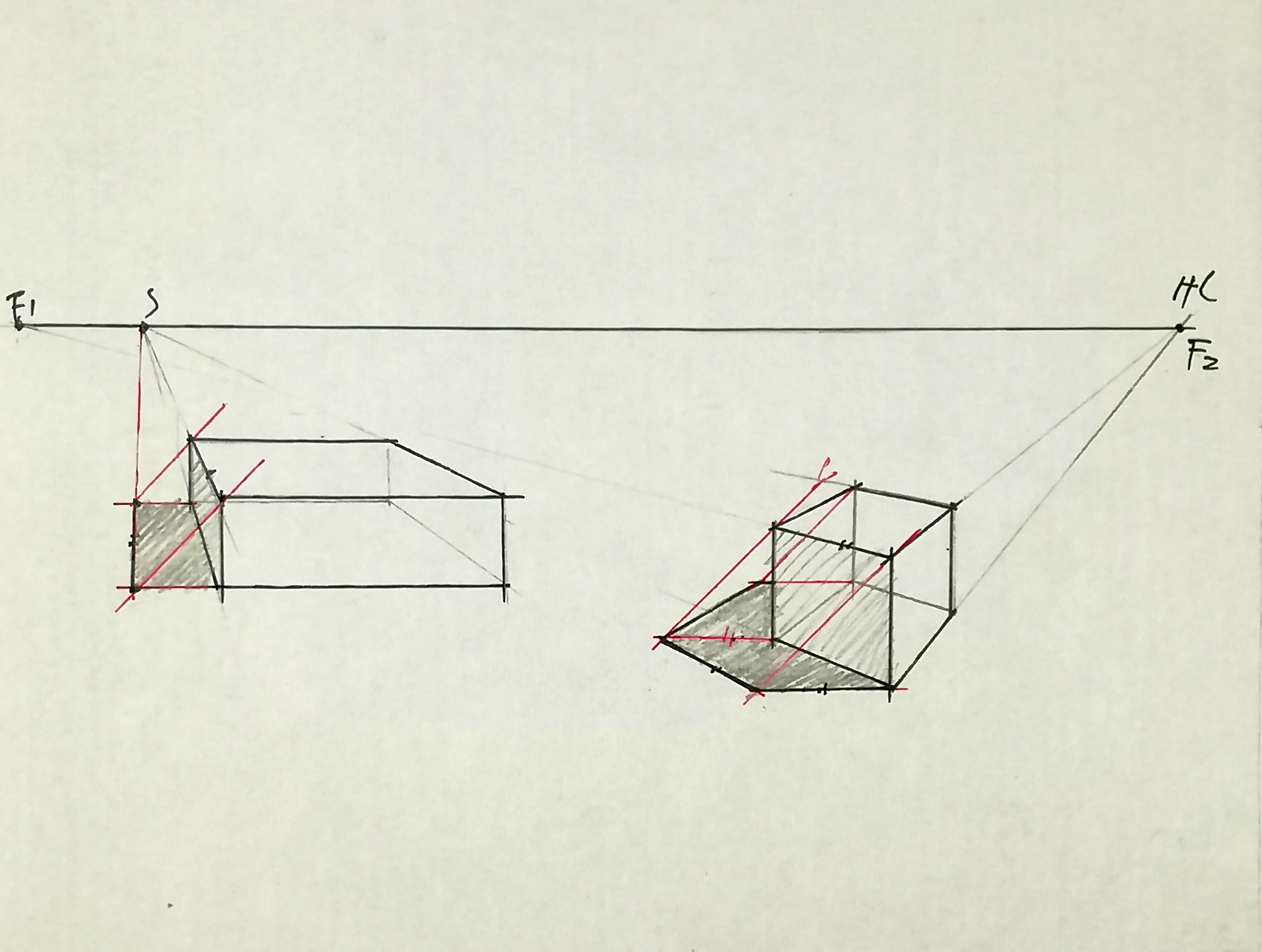

侧光阴影的透视画法。侧面光线的透视如倾斜原线的透视，光线仍然保持平行，并反映光线对基面的倾角（高度角），没有灭点。侧光照射下的物体明部和阴部的面积差别不大。影子向右或向左呈水平状，面积适中，现举例说明侧光阴影的透视画法。

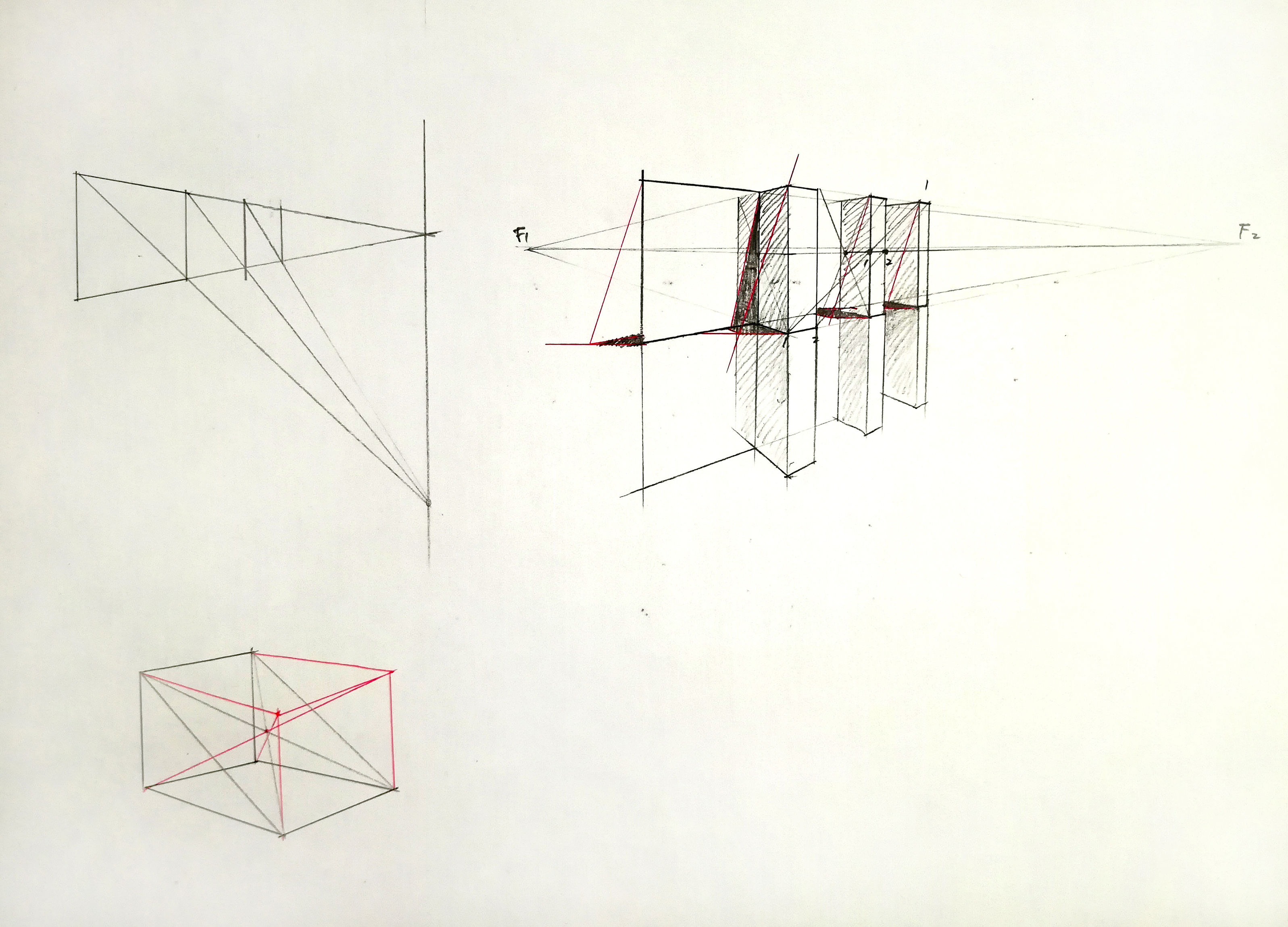

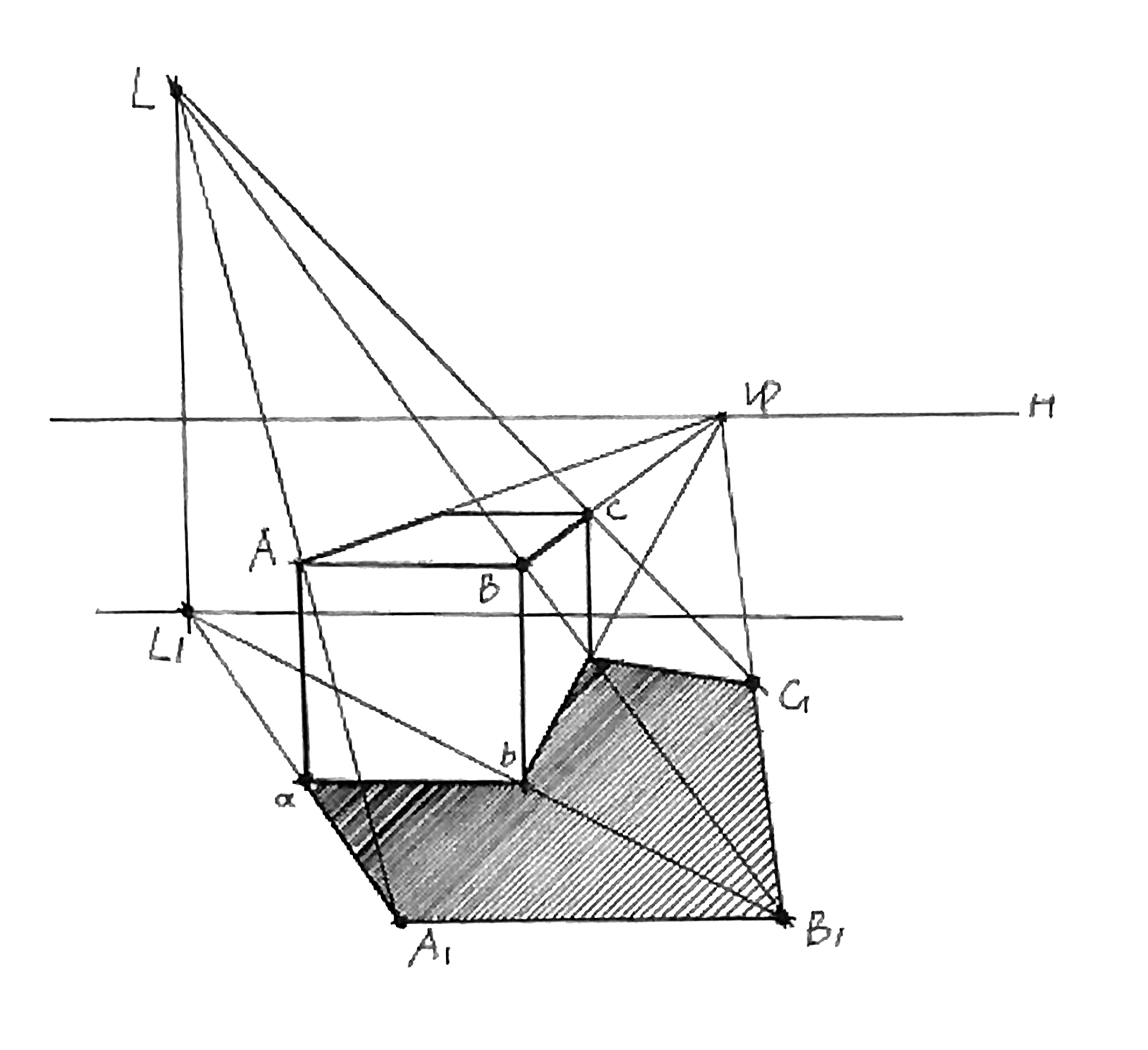

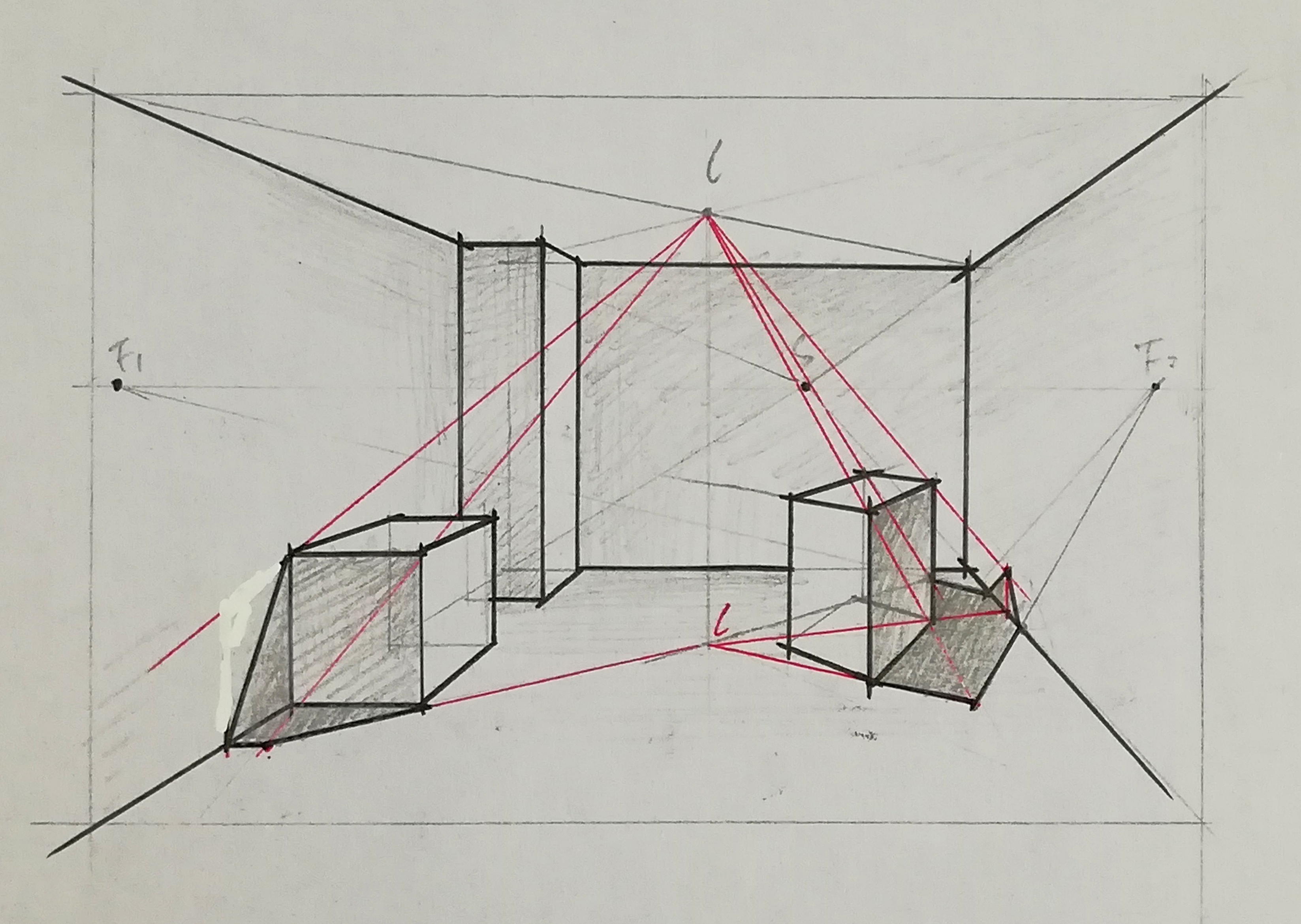

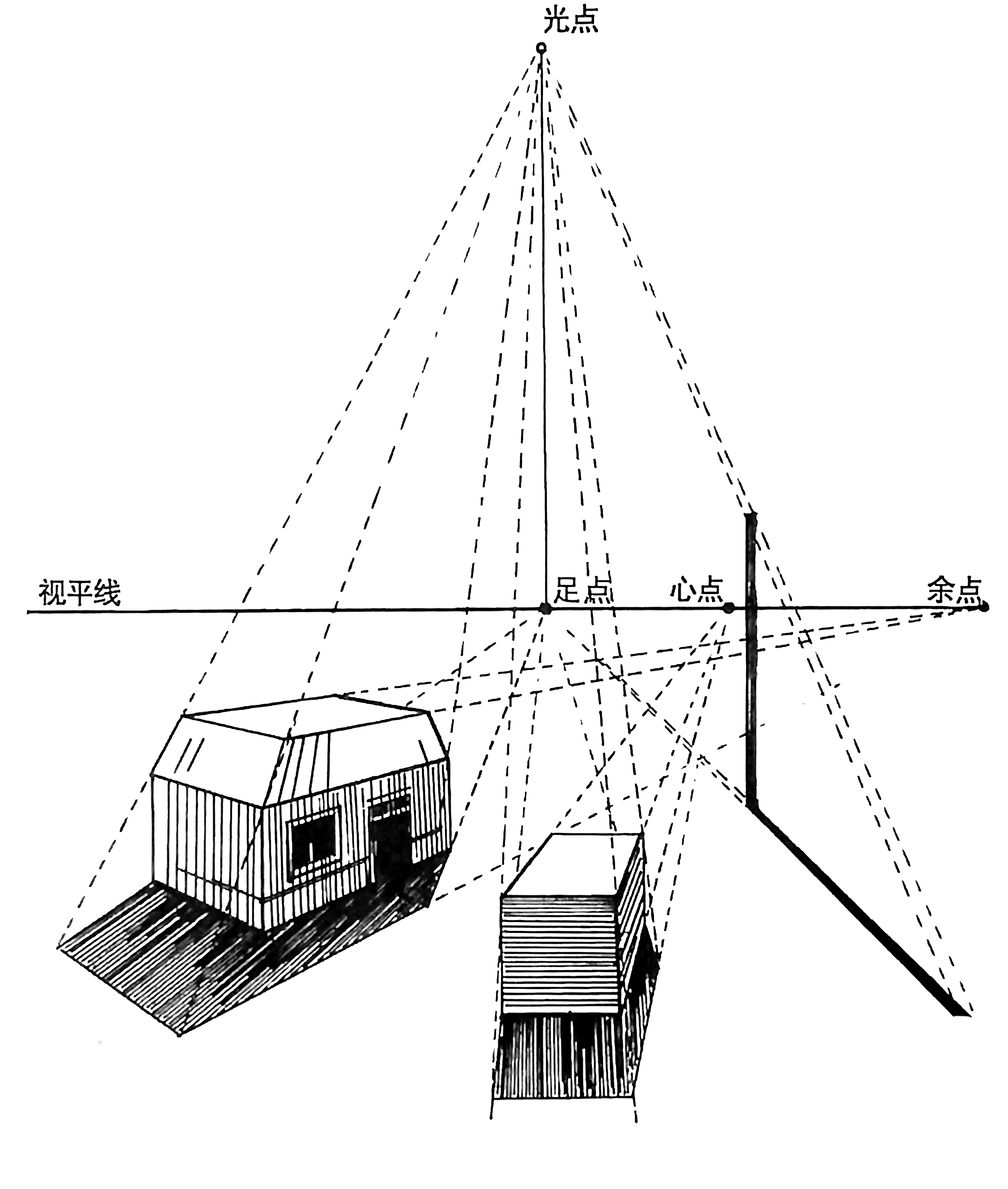

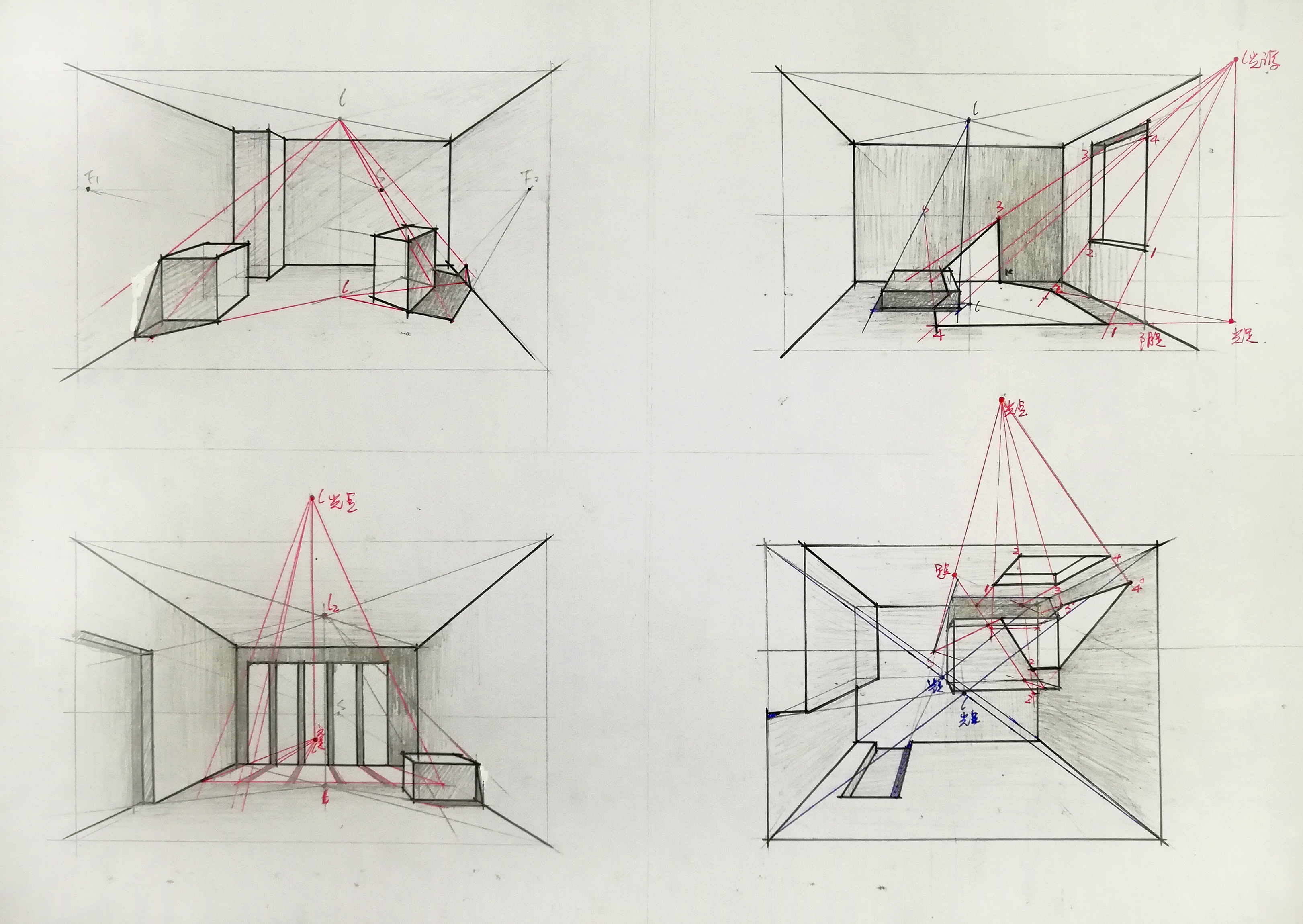

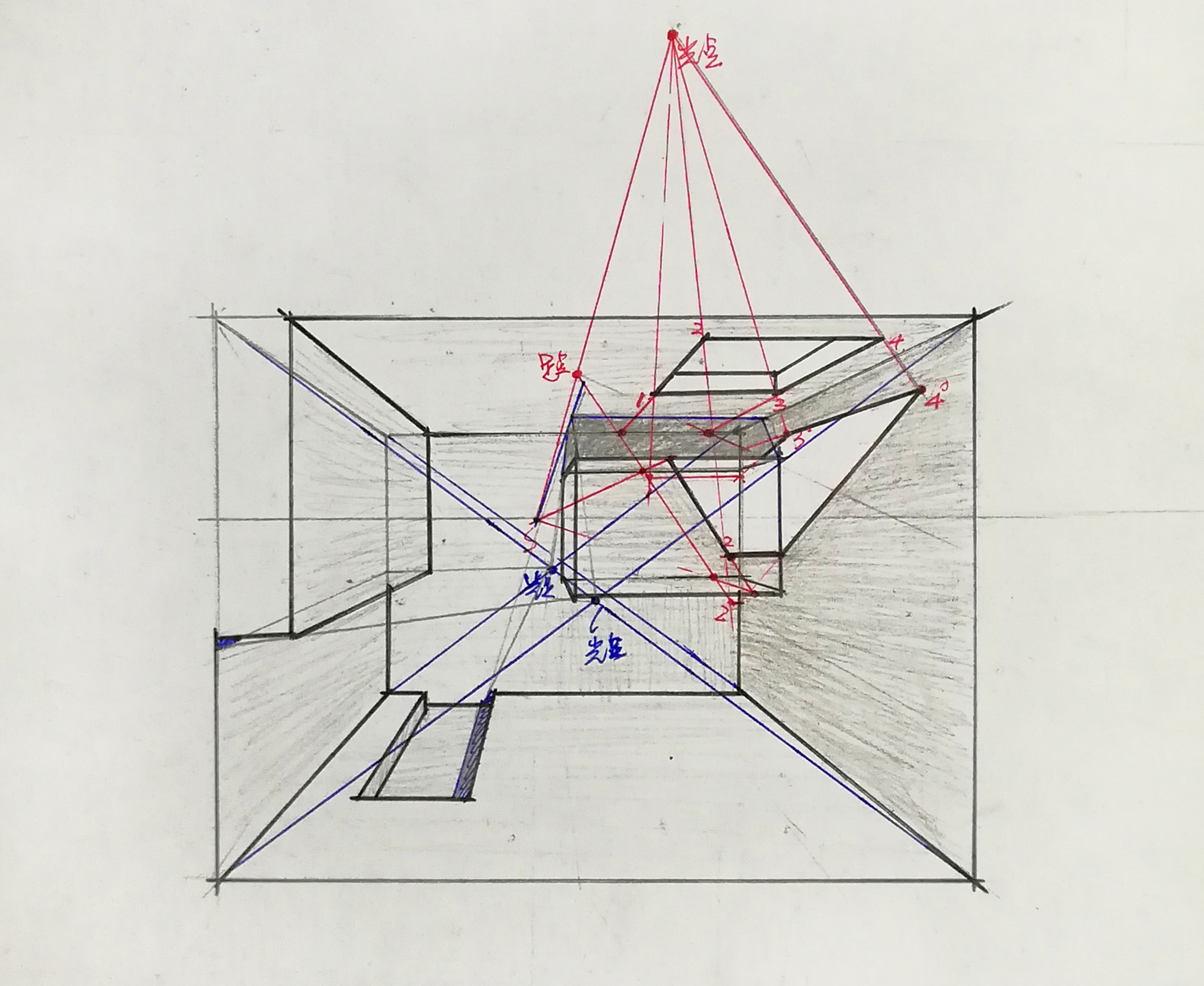

A.灯光阴影的特征

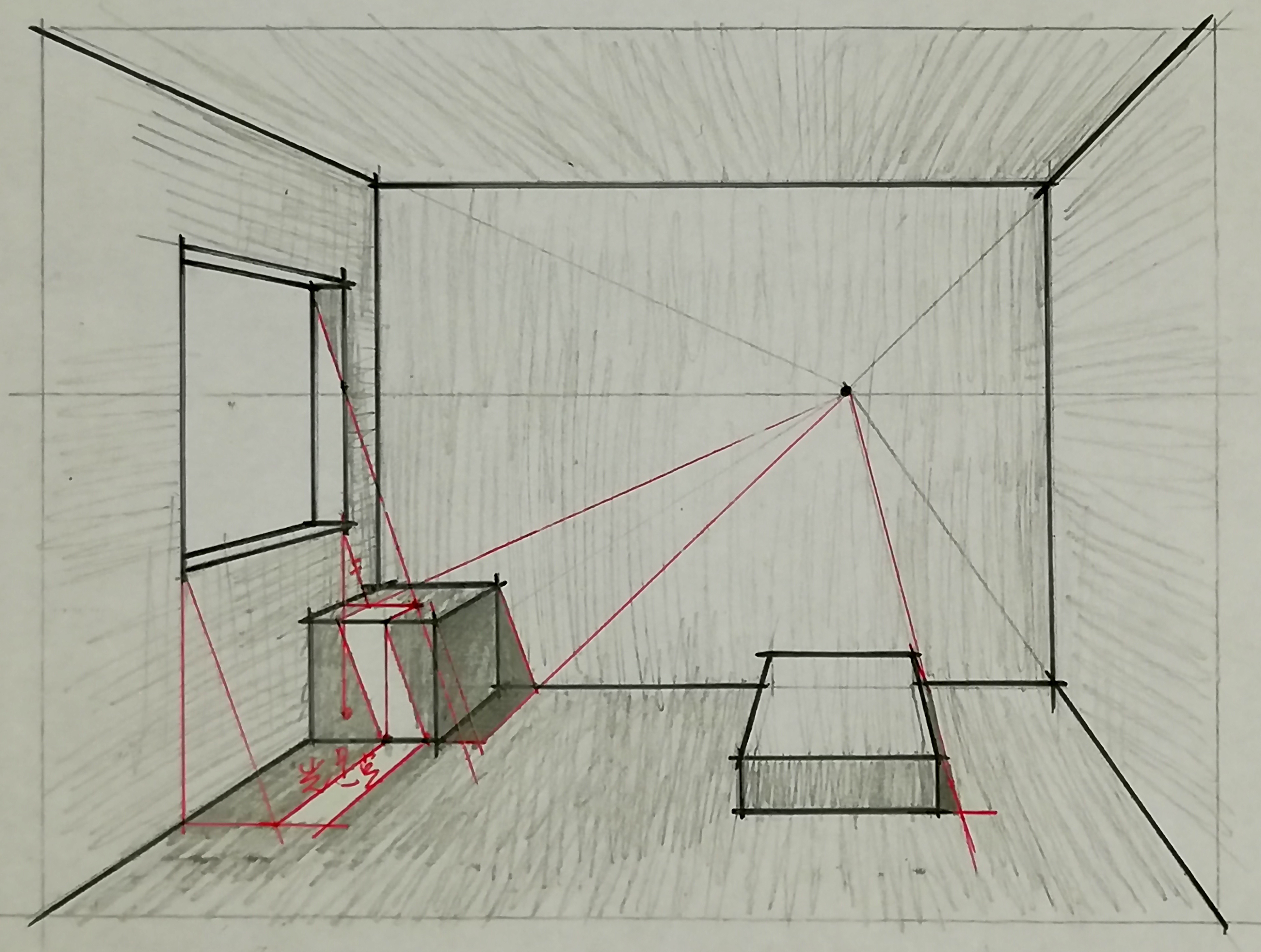

点射状的灯光光源位置般在有限的距离内，因此它发射出来的光线是辐射状。光点的基透视一一从光点引铅垂线与受影面的交点叫做光足。由于灯光源在有限距离内，因此它的光足不在视平线上。

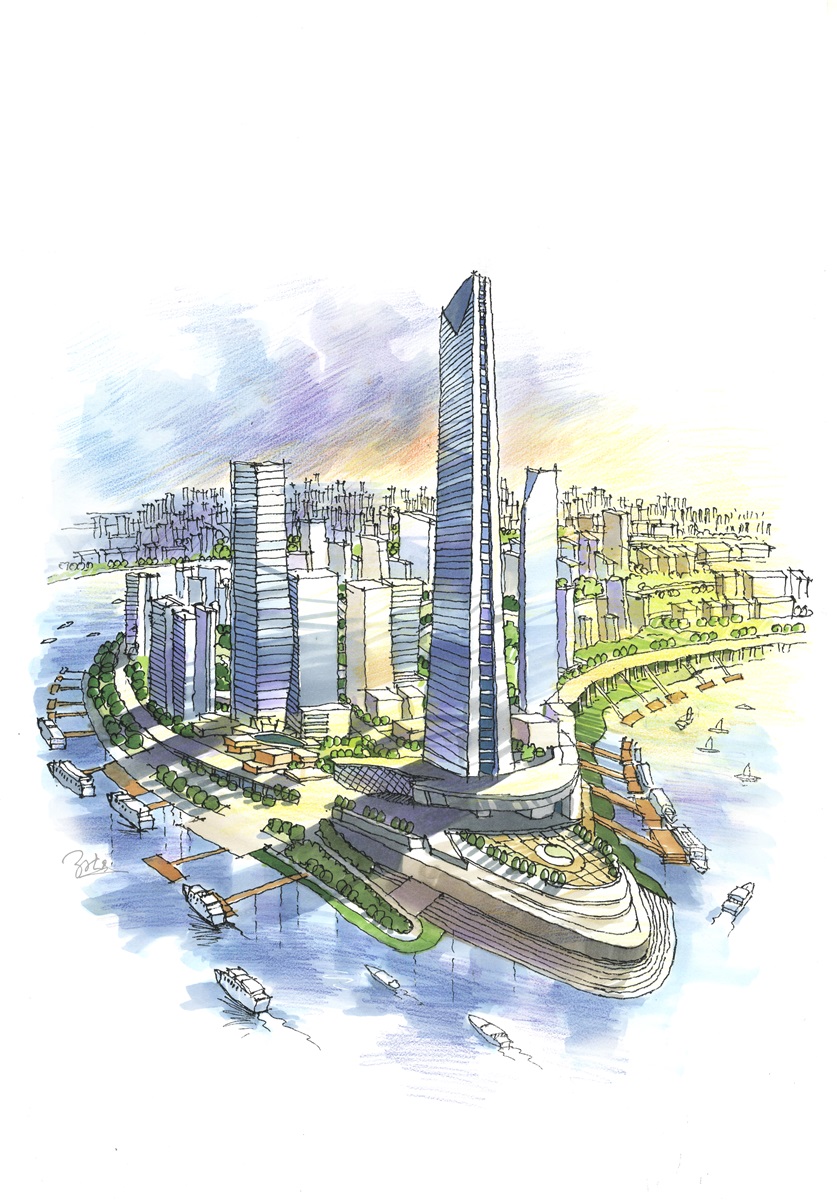

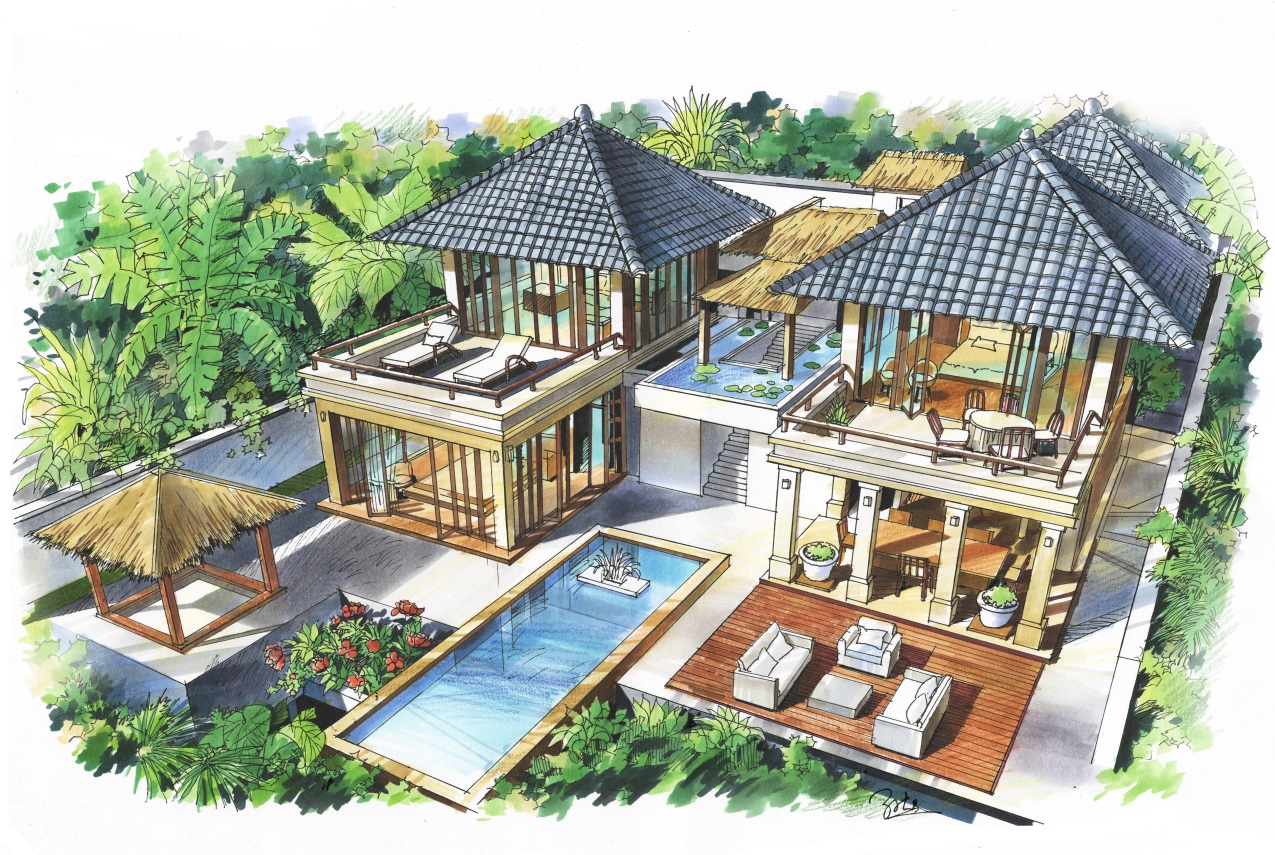

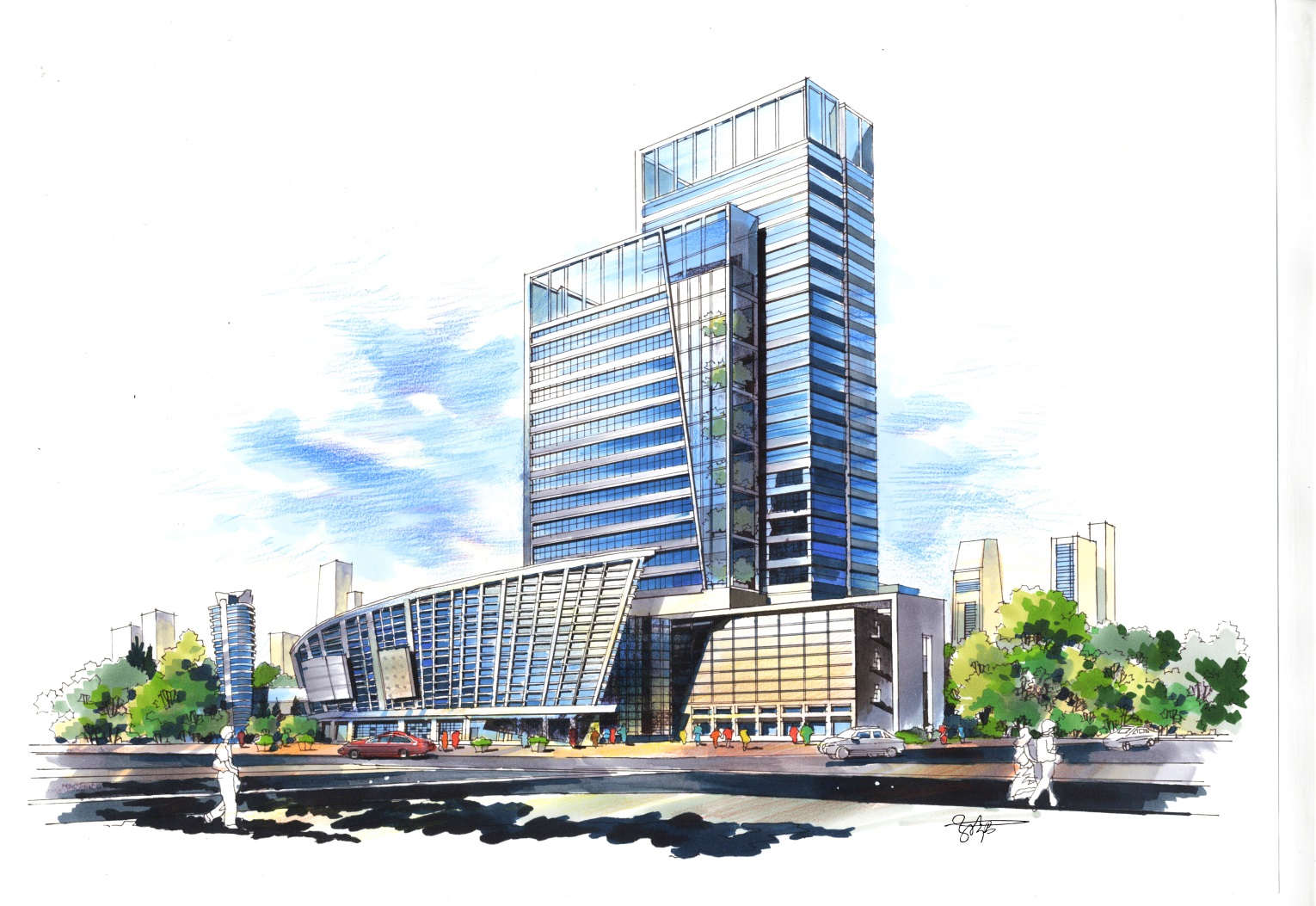

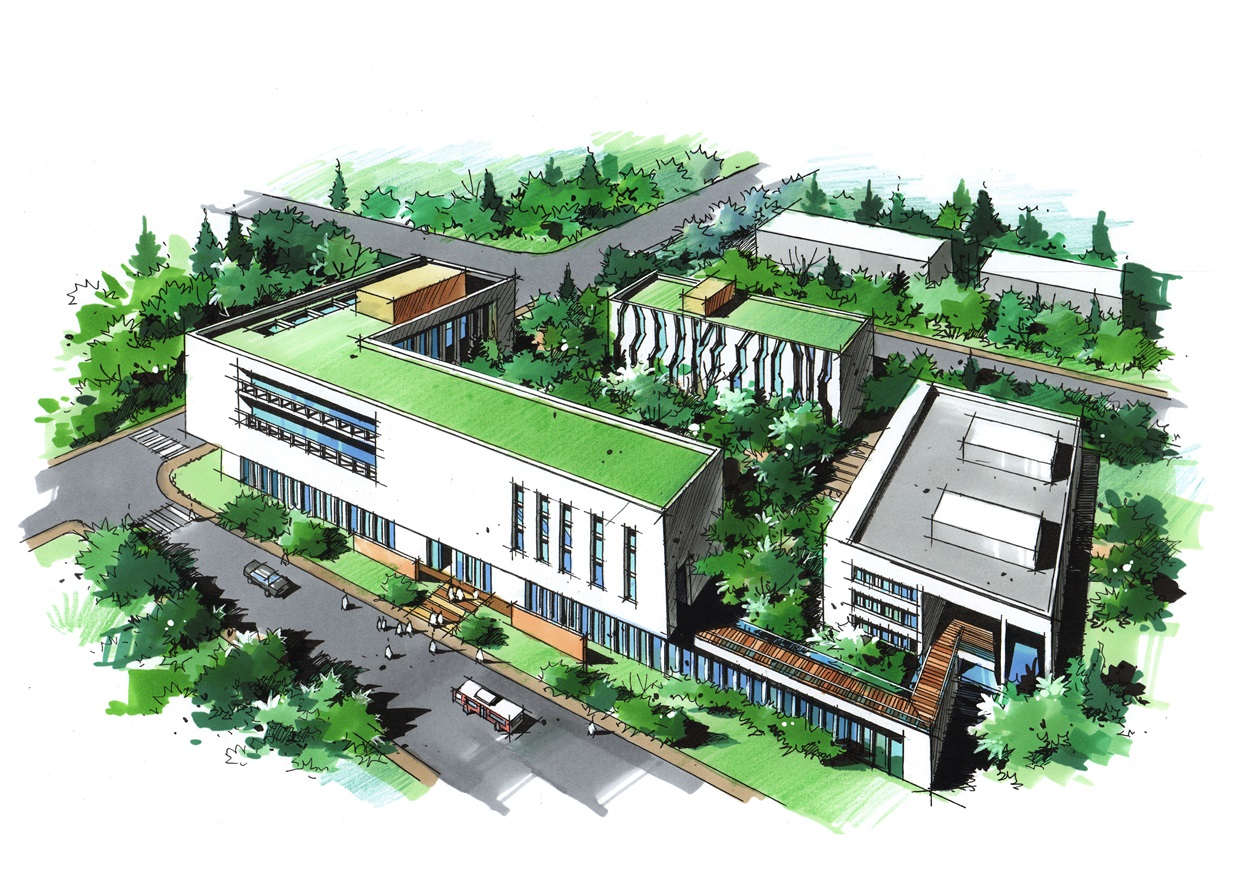

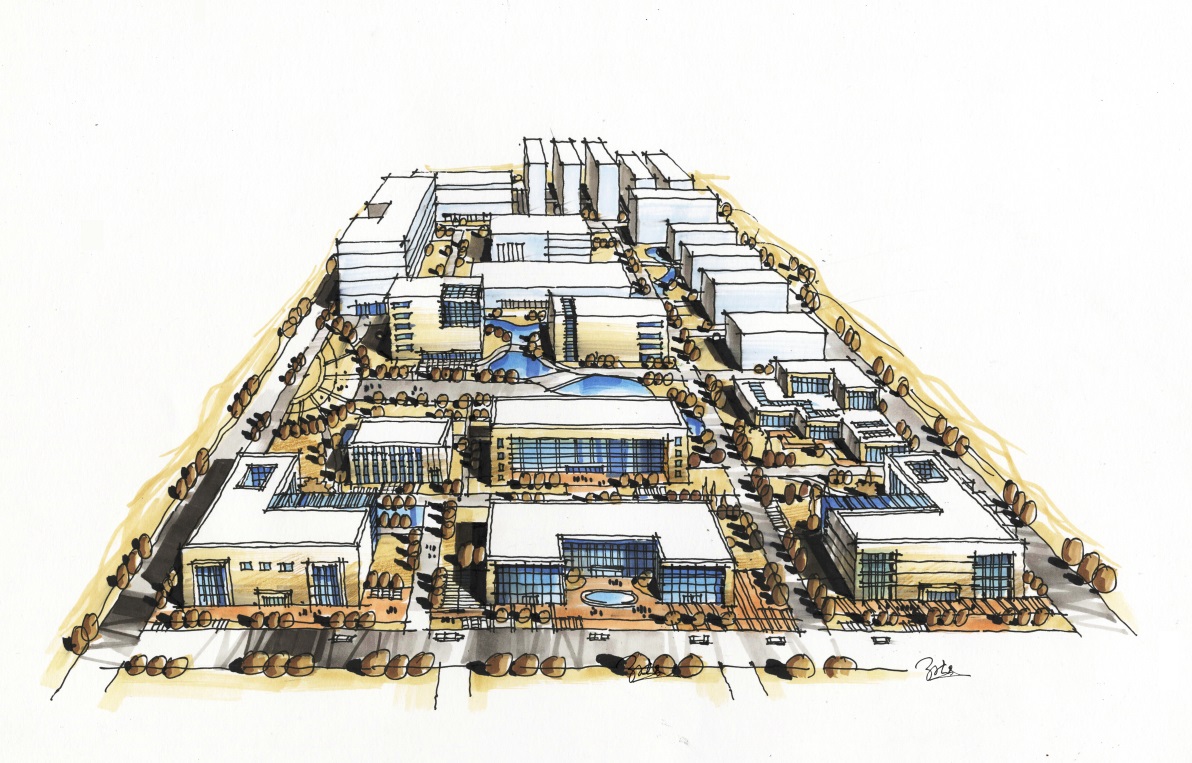

建筑效果图中的阴影表现

拓展资源

视频和图片资料来自互联网

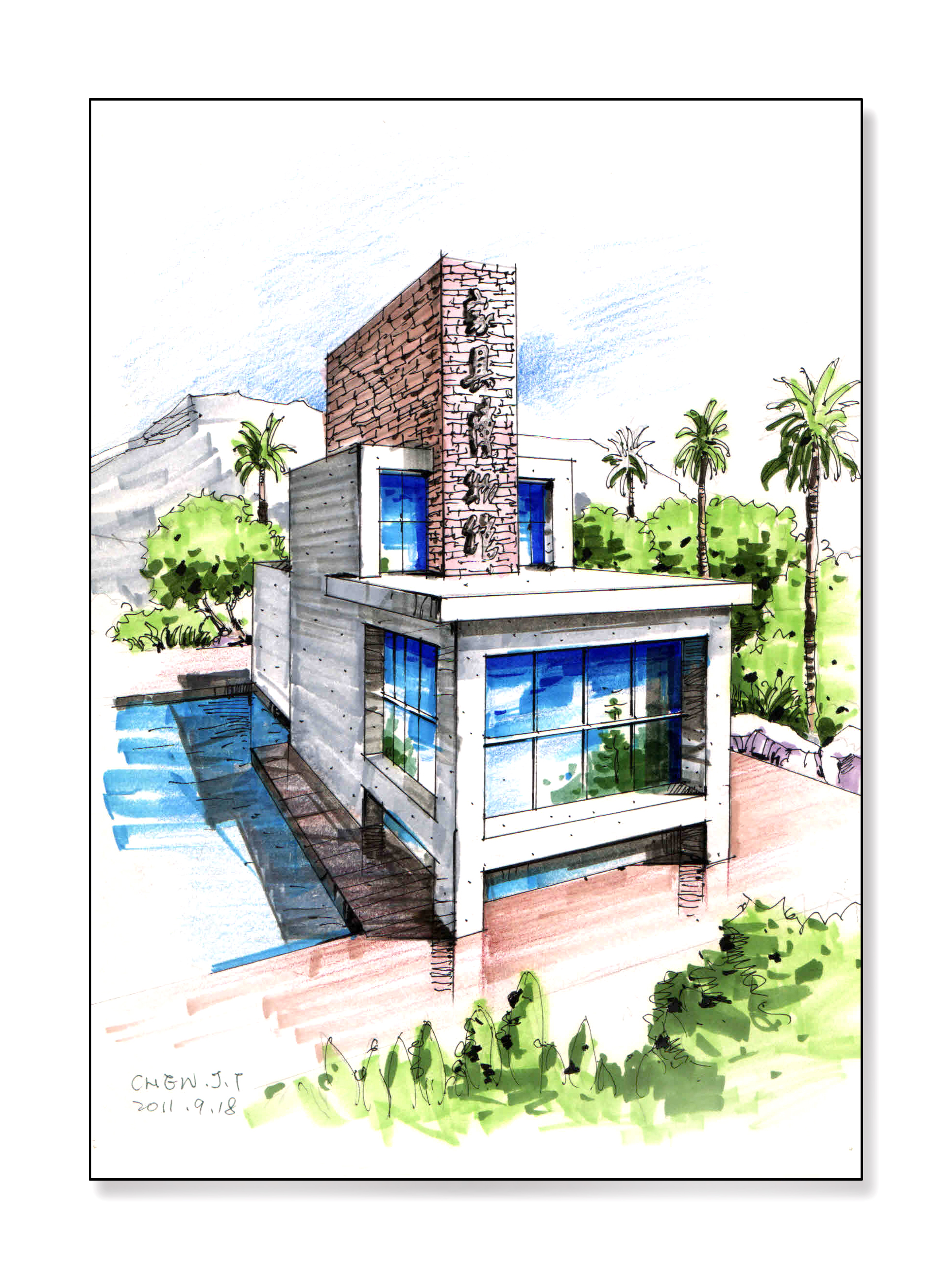

建筑单体阴影，马克笔表现。（视频节选自风暴手绘）

2.9-2镜像透视

在水面、光滑的平面或镜面可以看到与物体颠倒或相反的影像，称为反影或虚像。水中的反影又称倒影，能起反射作用的平面叫做反射面。

水中倒影的画法

水中倒影的画法是由实物引直线垂直于反射面与反射面的交点就是实物与倒影的交界点，从交界点延长铅垂线1倍，就得到物体的倒影。

画屋顶斜边的倒影

倒影的透视方向应与实体一致，均指向同一个灭点：但斜线的倒影的灭点，却与实物本身的灭点倒换水面由于风吹和船动等原因，会破坏水面平静而起波纹。水面有波纹时，水面保持水平的部分反映物象.隆起的波浪部分反映天空，物体的倒影会变长。在有较大的波浪时倒影变碎而近稀远密，如果是大风大浪或有密集的雨点.则没有倒影，只反映出一些天空颜色。

画屋顶斜边的倒影

倒影的透视方向应与实体一致，均指向同一个灭点：但斜线的倒影的灭点，却与实物本身的灭点倒换水面由于风吹和船动等原因，会破坏水面平静而起波纹。水面有波纹时，水面保持水平的部分反映物象.隆起的波浪部分反映天空，物体的倒影会变长。在有较大的波浪时倒影变碎而近稀远密，如果是大风大浪或有密集的雨点.则没有倒影，只反映出一些天空颜色。

镜面虚像的透视画法

直立镜面虚像的透视画法

直立镜面有垂直于画面，平行于画面及与画面成除0°和90°的其余角度的夹角等几种情况。镜面与画面垂直时，虚像至反射面交界点的距离等于反射面交界点至物体的距离。镜面与画面平行或与画面成0°和90°外的其余夹角时，虚像与反射面交界点的距离由于透视缩短变为小于反射面交界点至实体的距离。
