2.3轴测图的绘制与表现

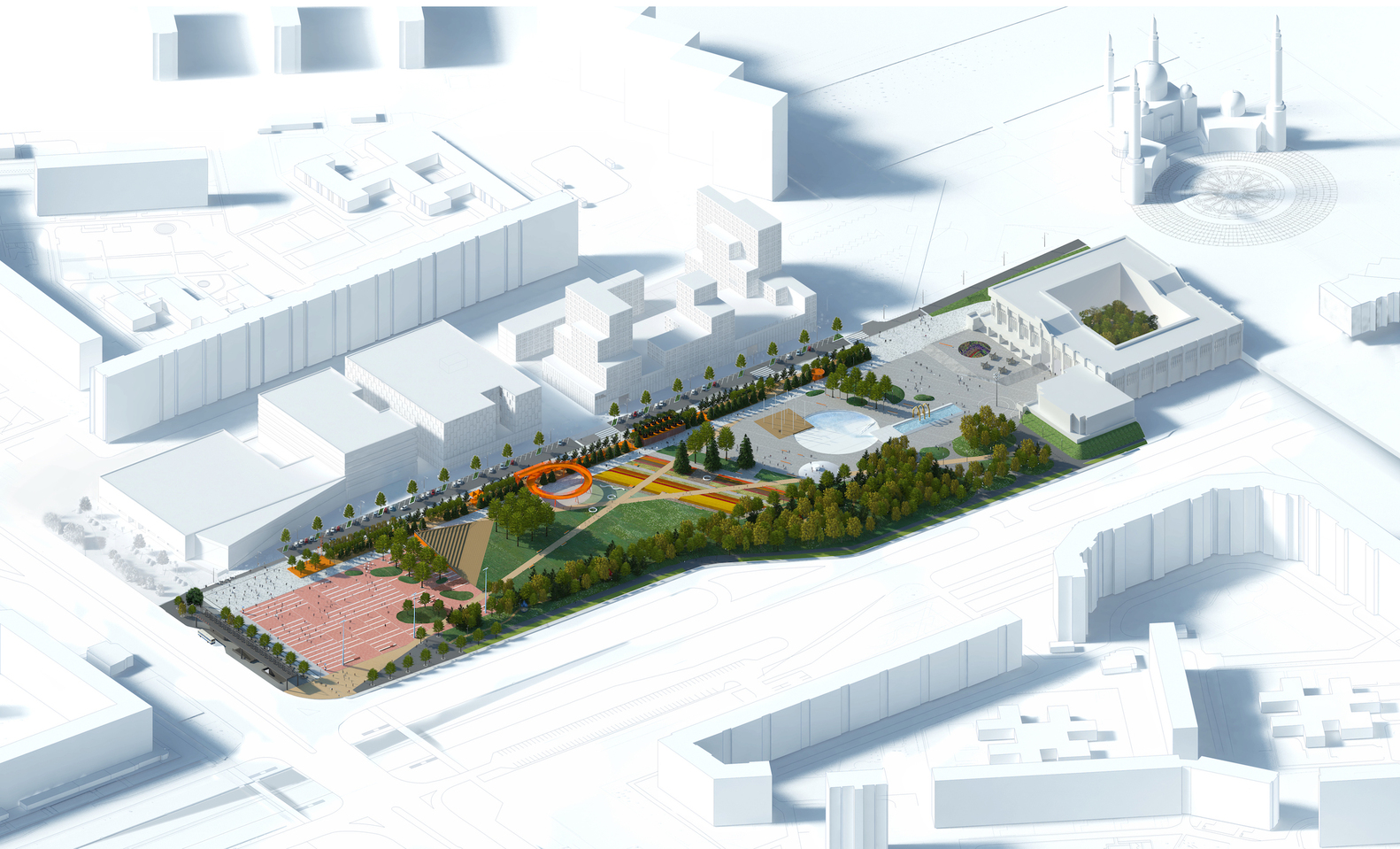

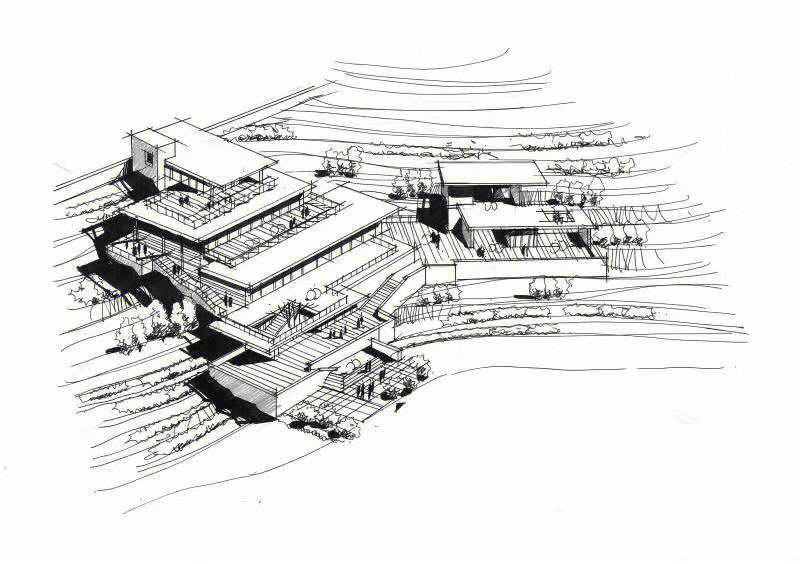

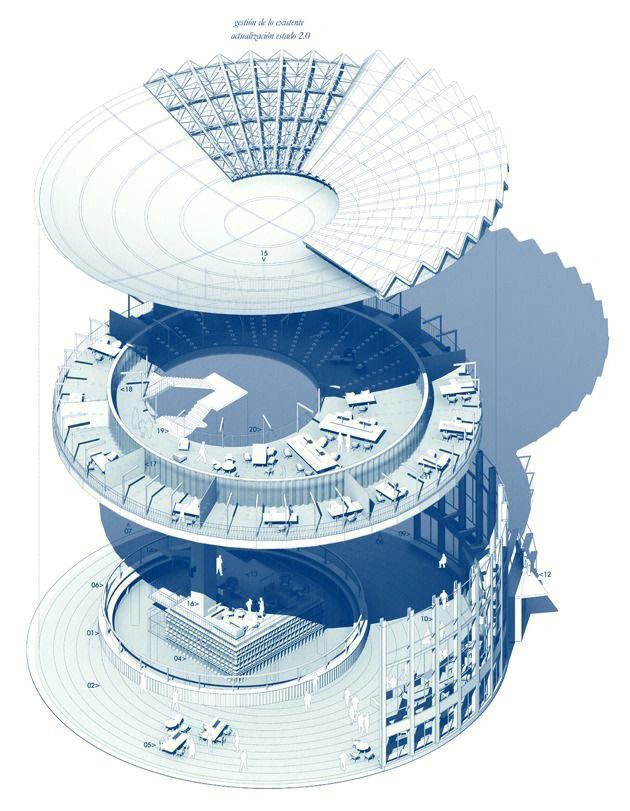

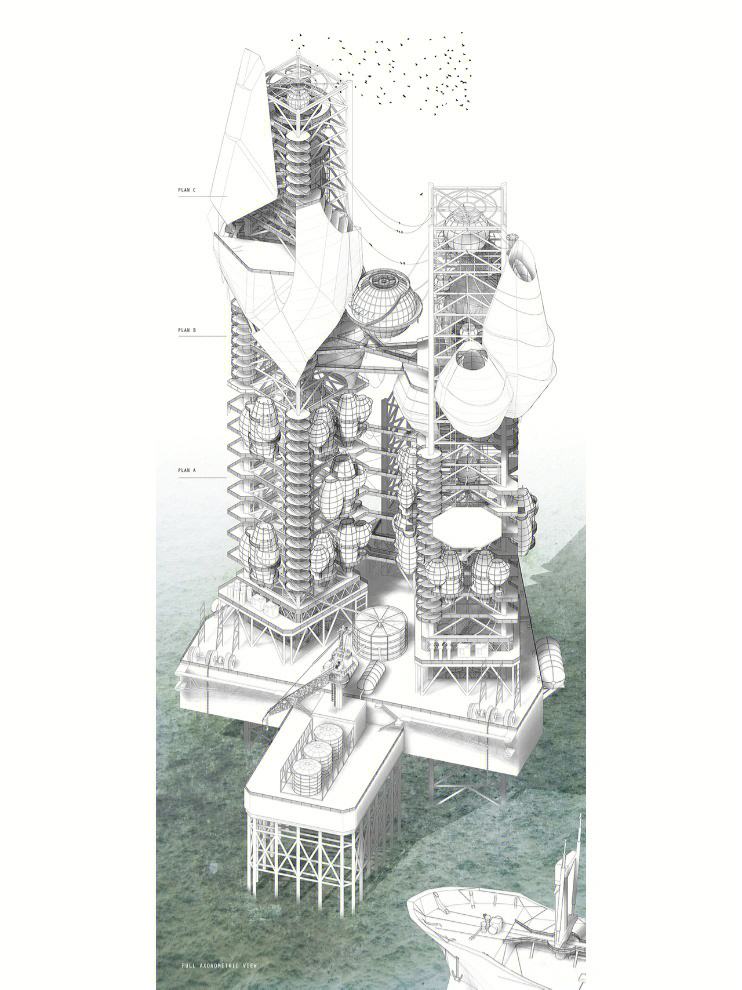

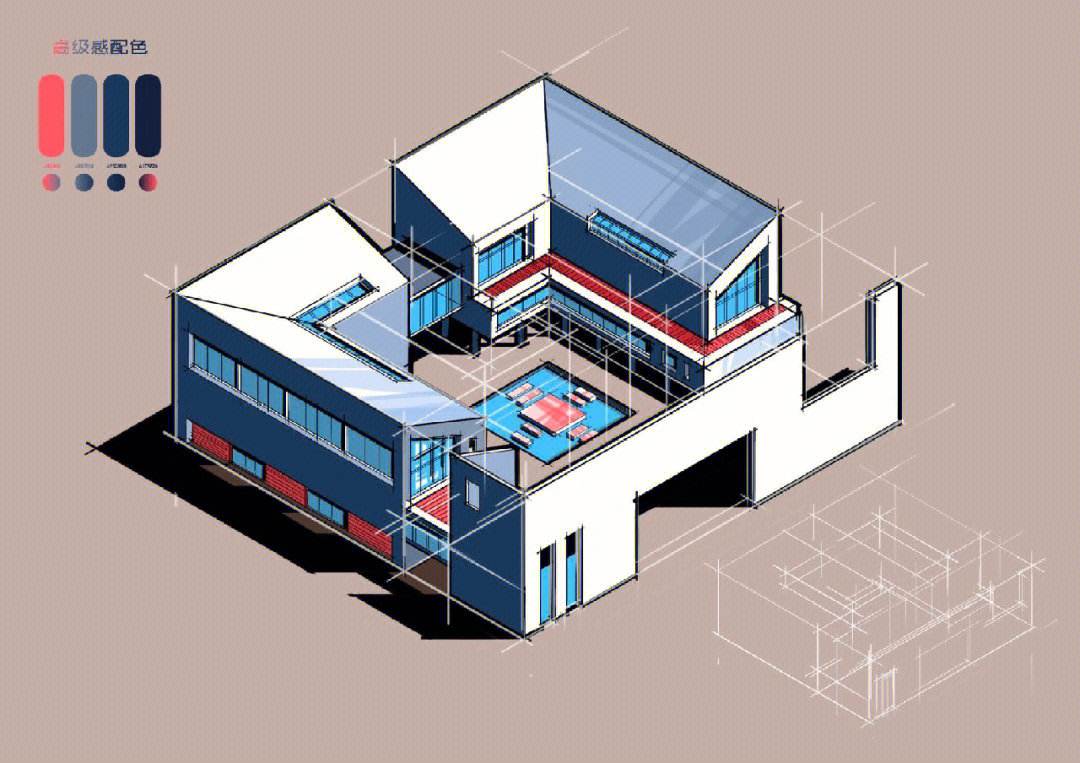

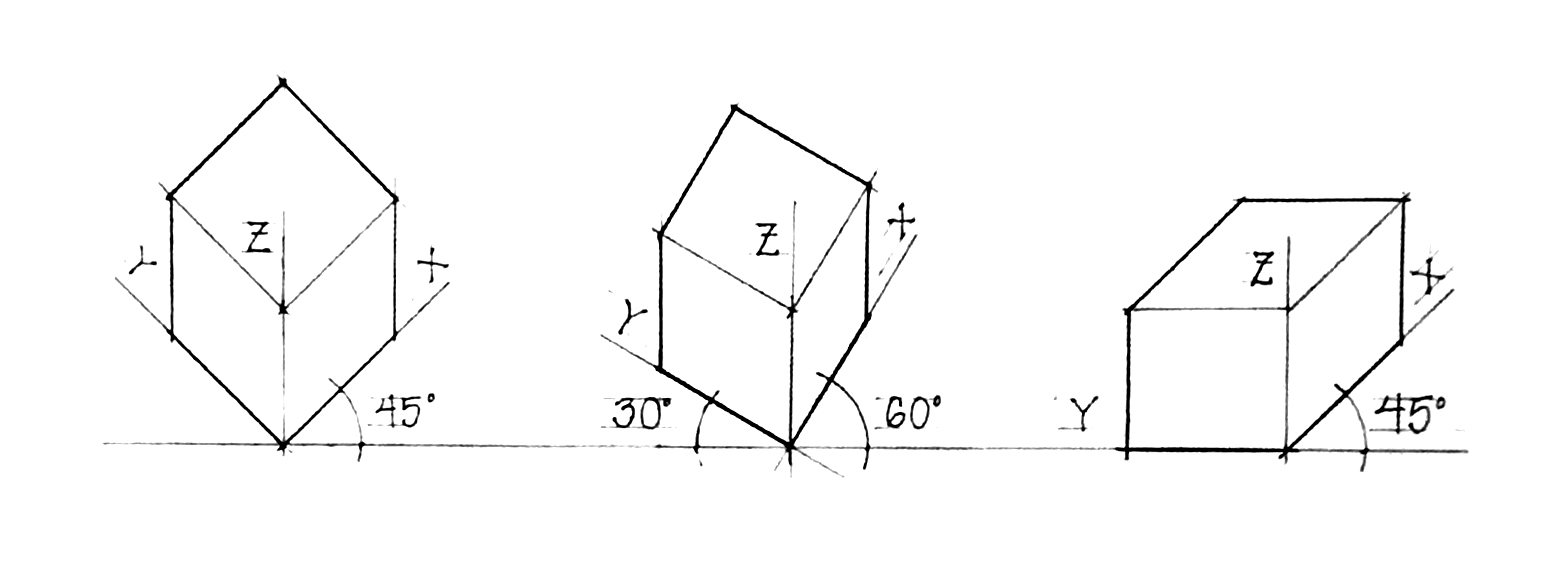

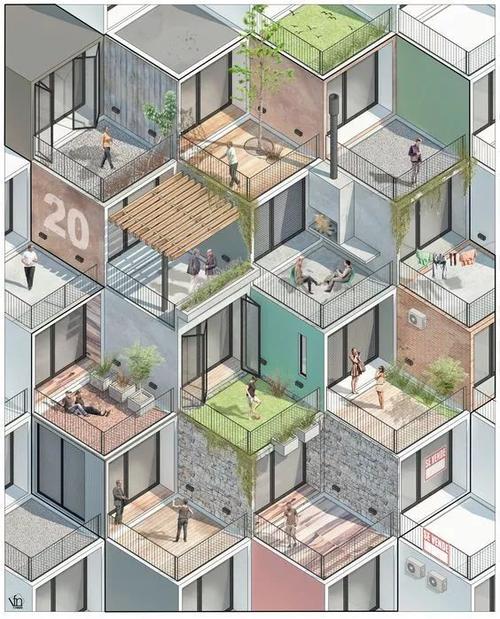

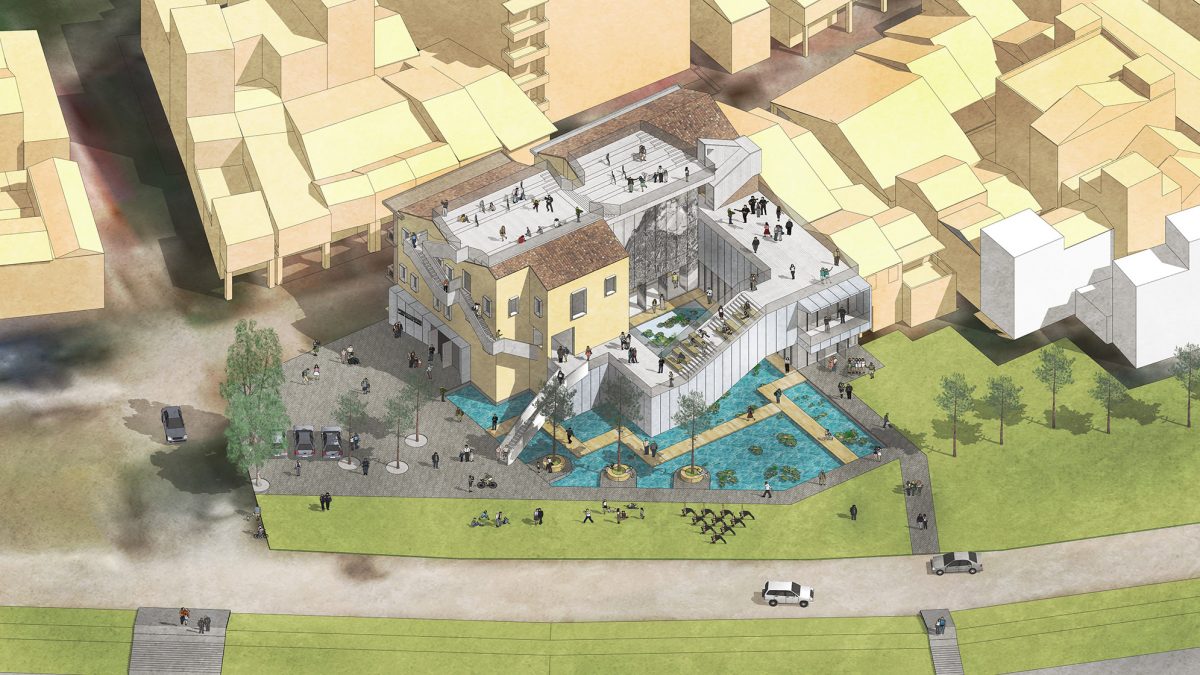

轴测图描绘的是一个空间或建筑的客观的和可测量的三维图形，轴测图通常是将图像投射在水平线上的30度、45度或60度的位置。

画轴测图之前，必须画好平面（剖平图）和立面图(剖立面图）。

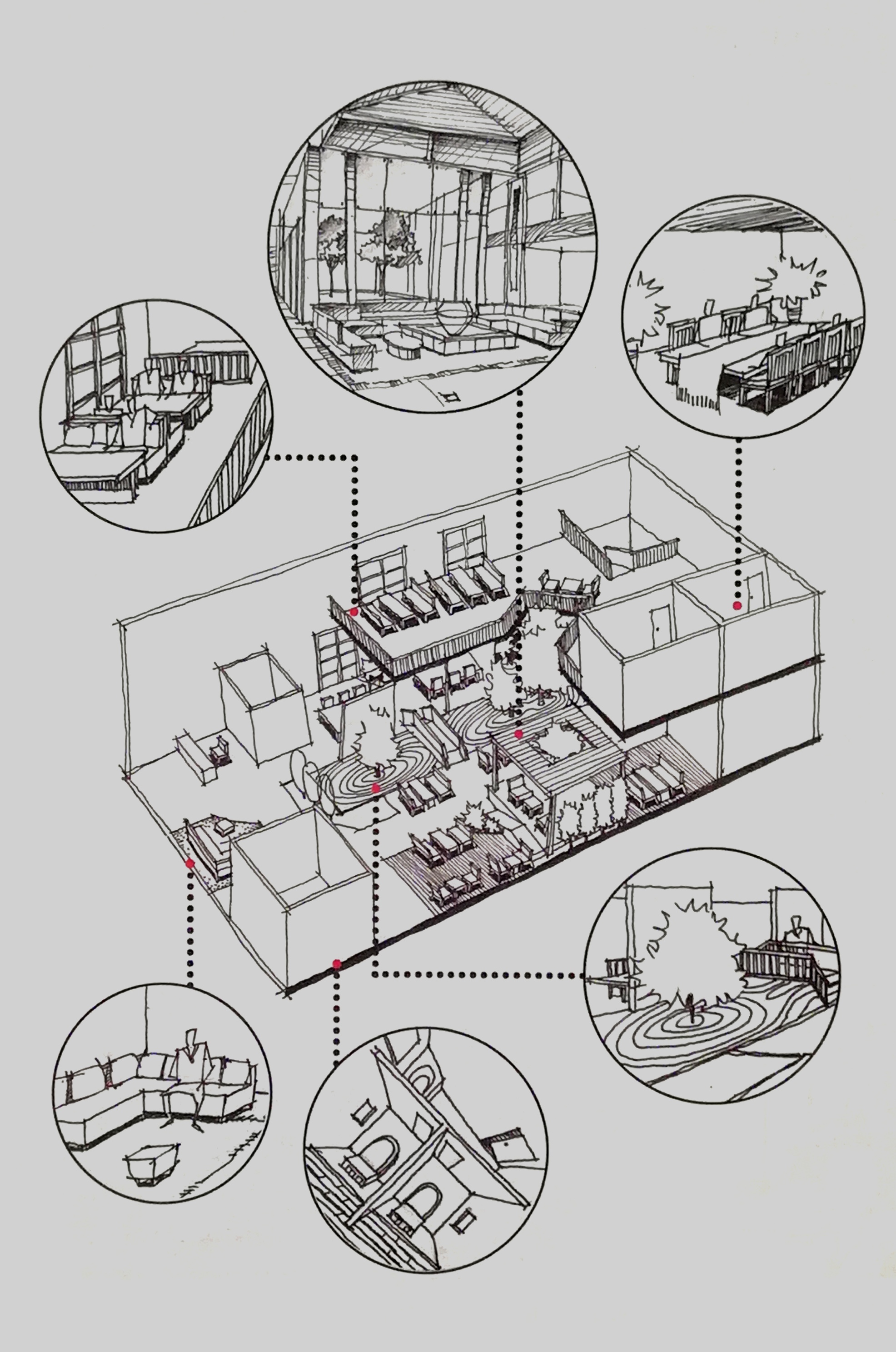

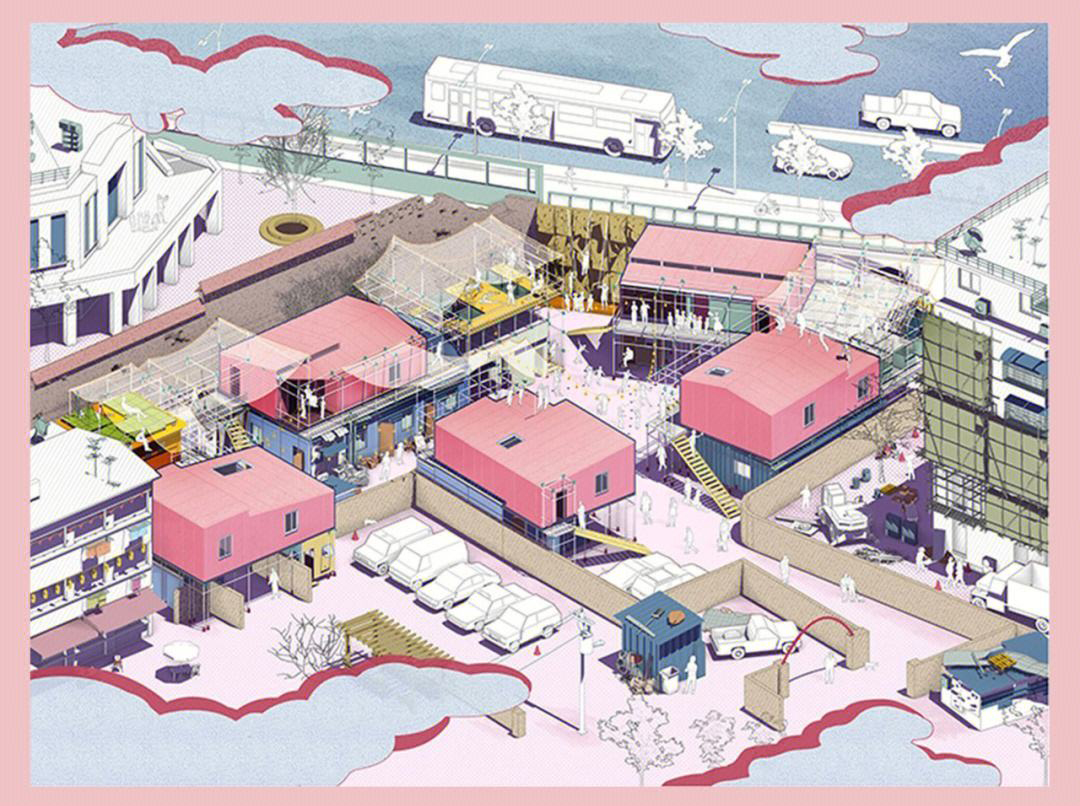

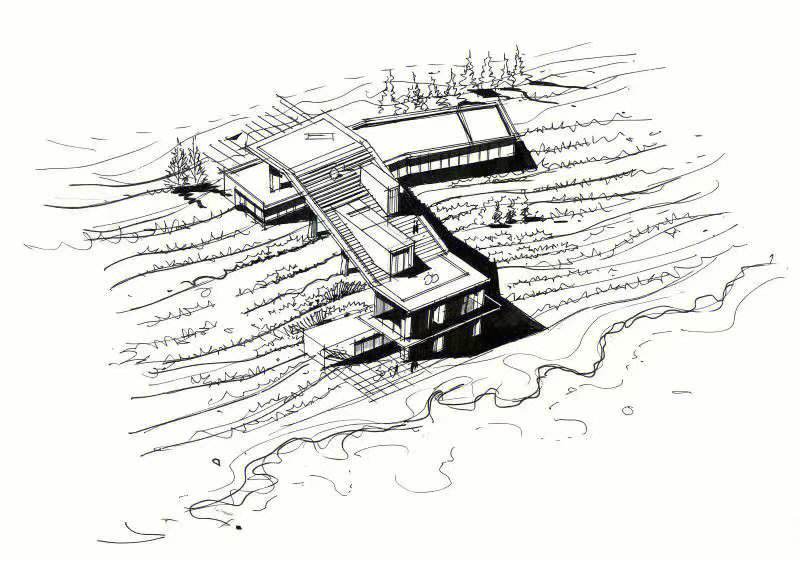

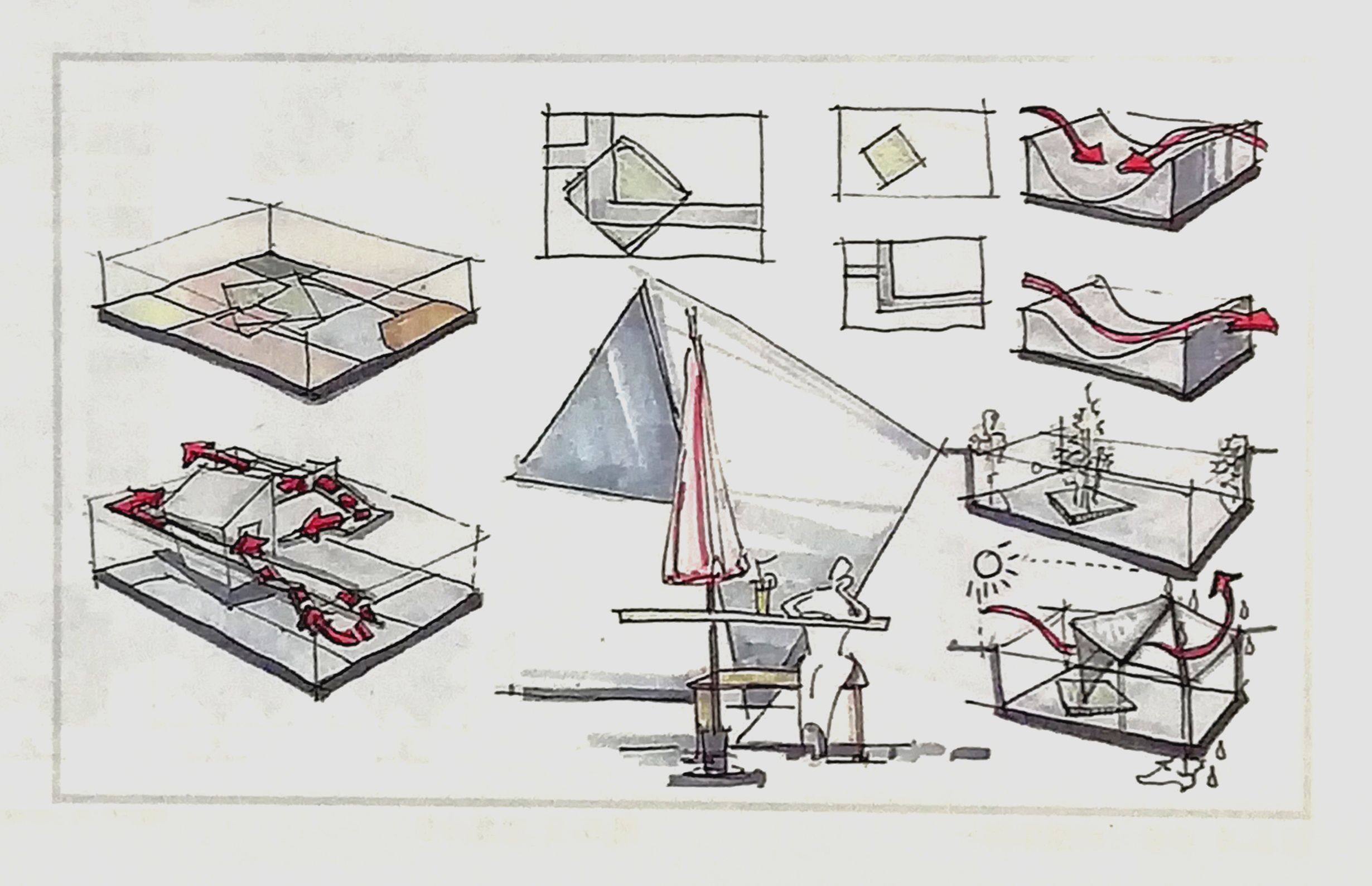

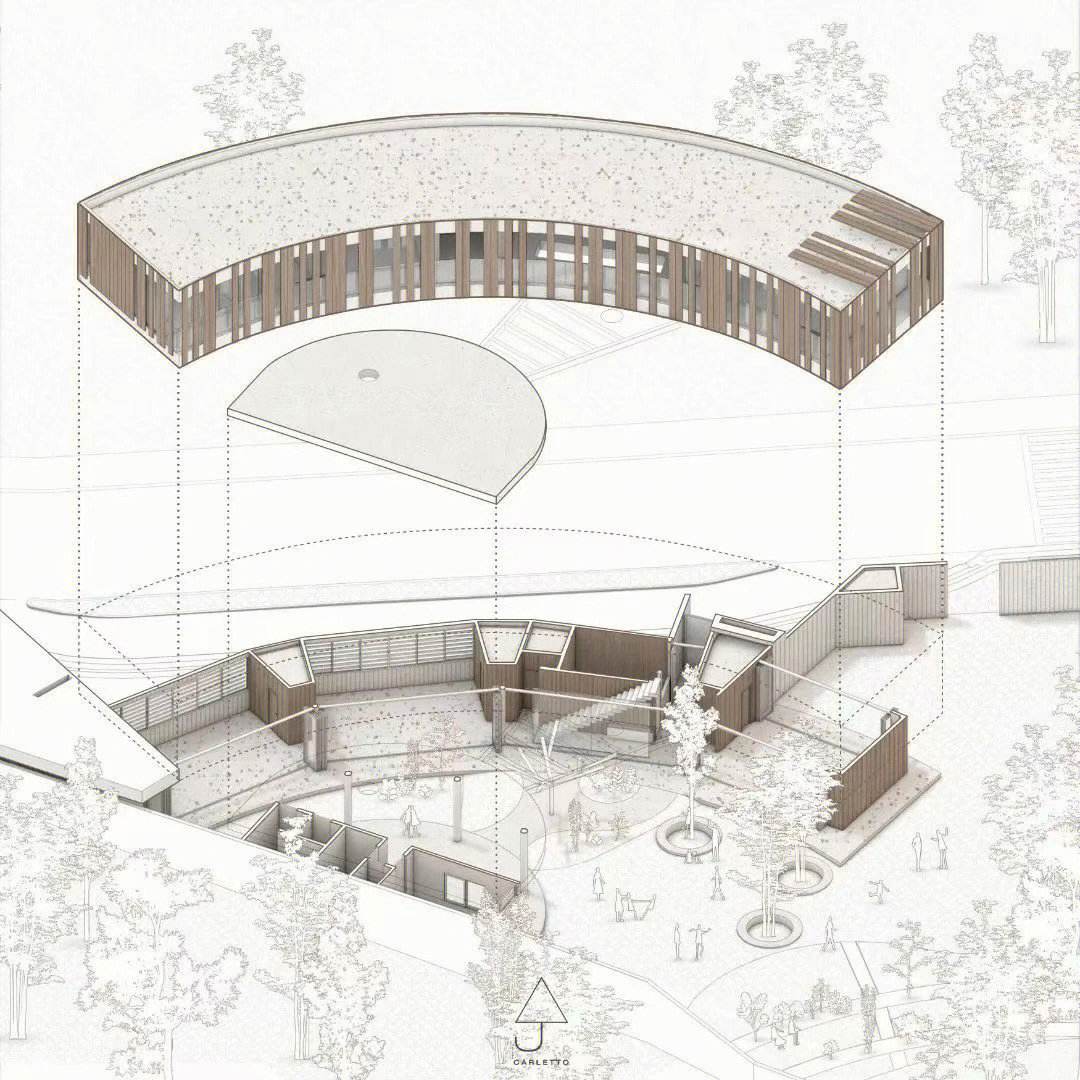

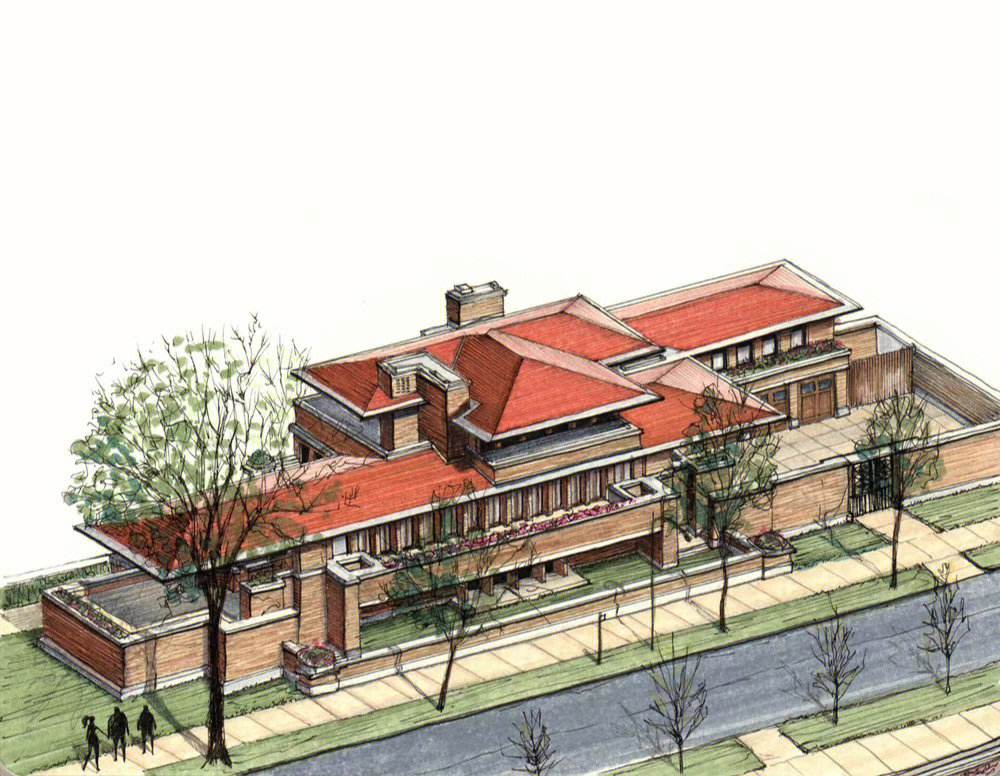

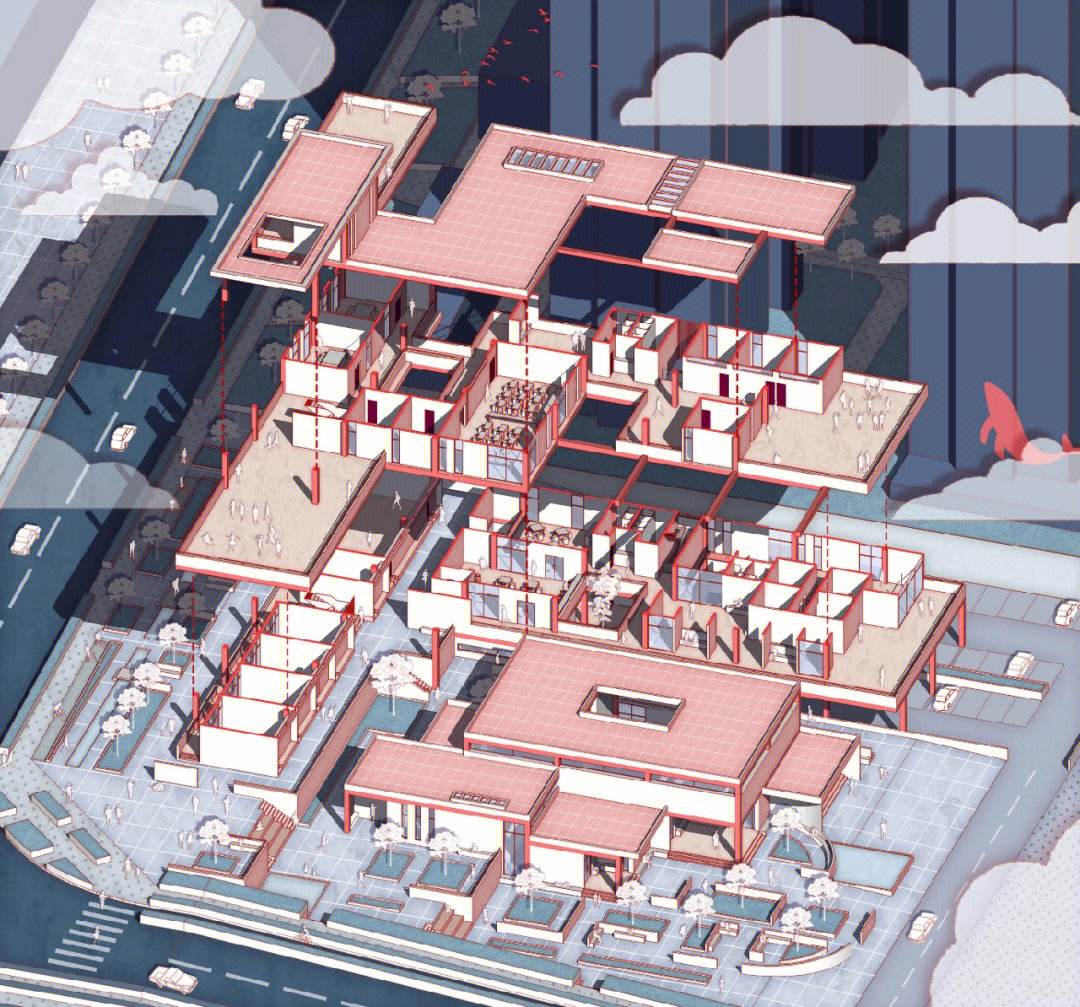

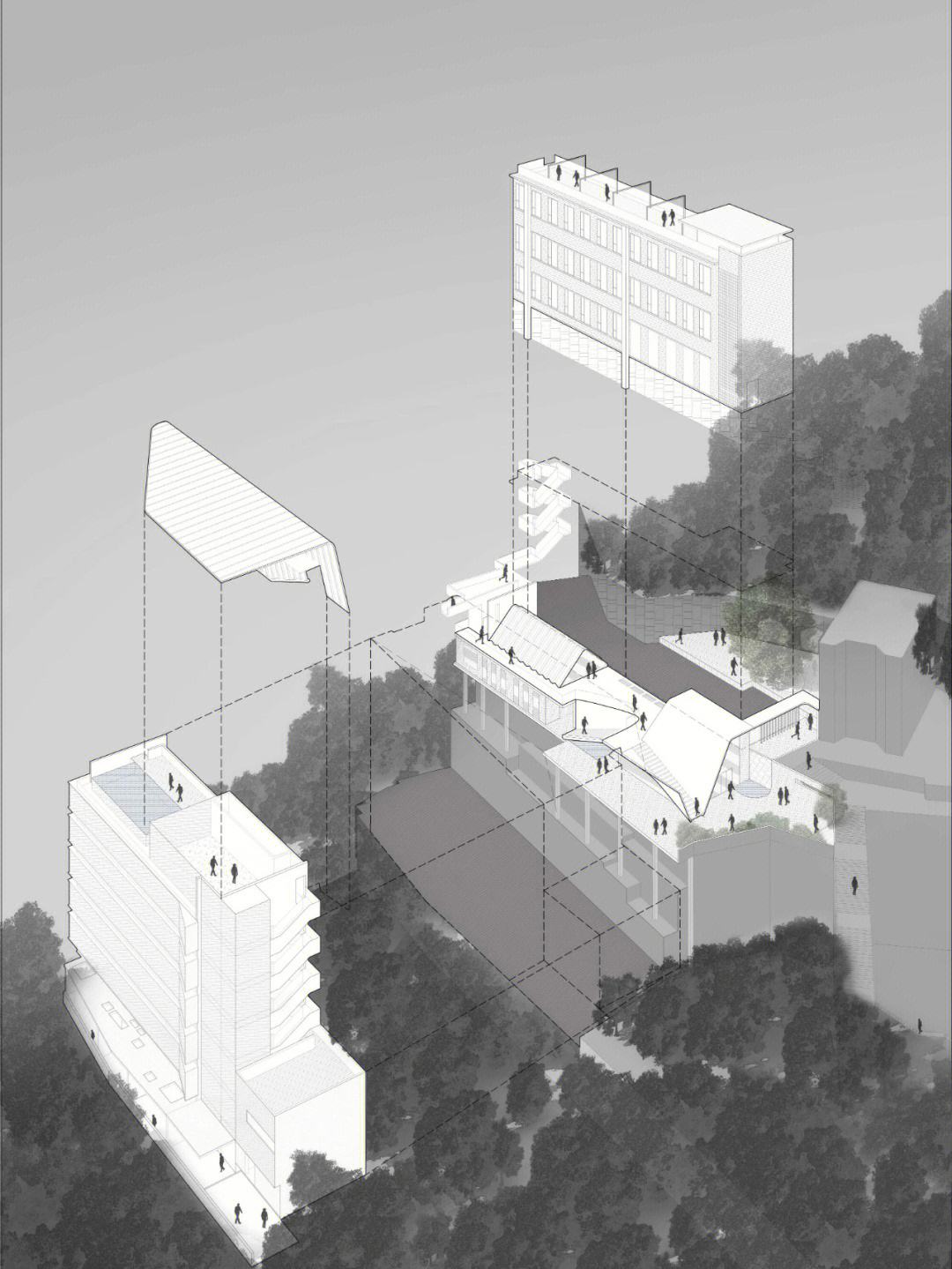

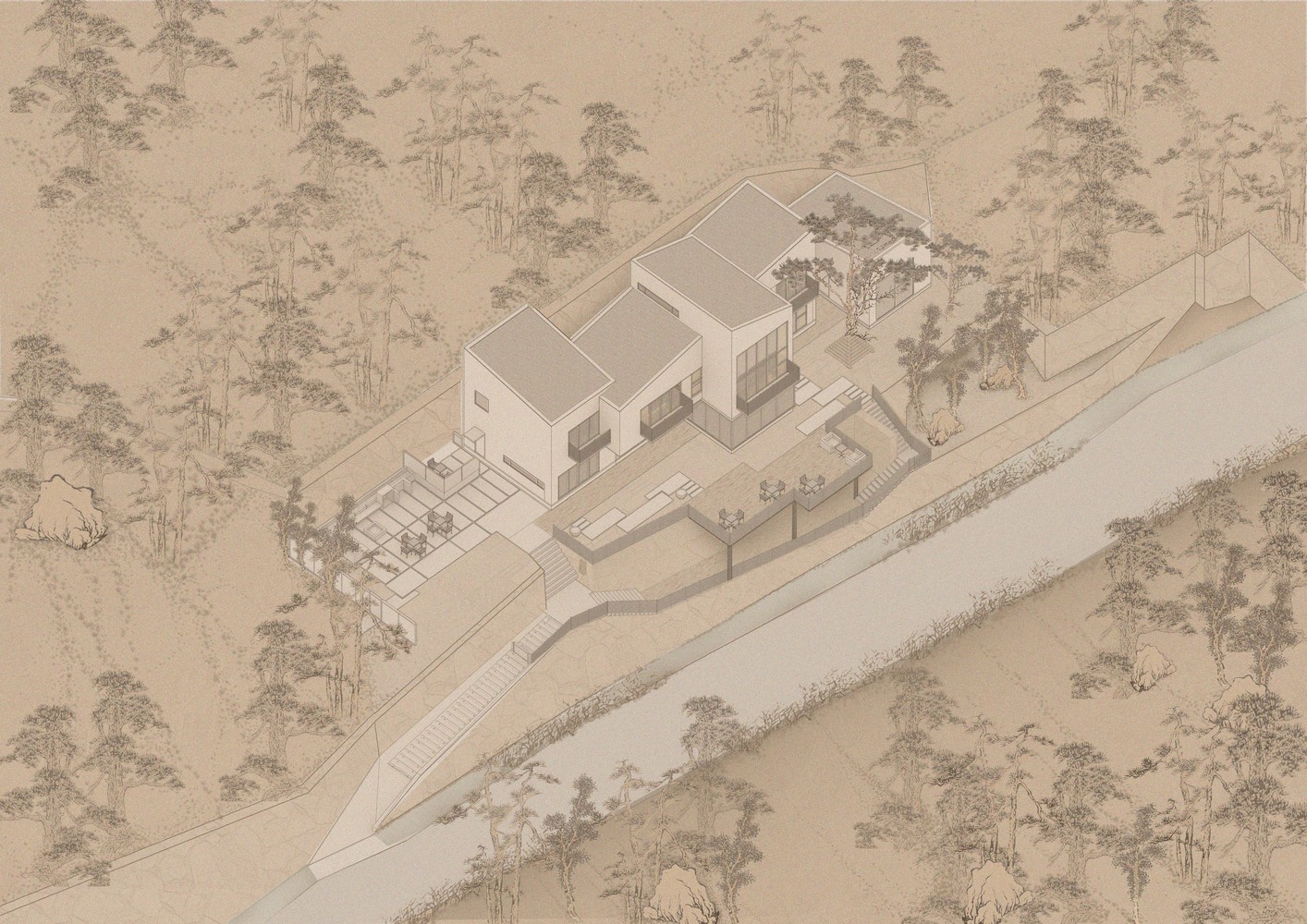

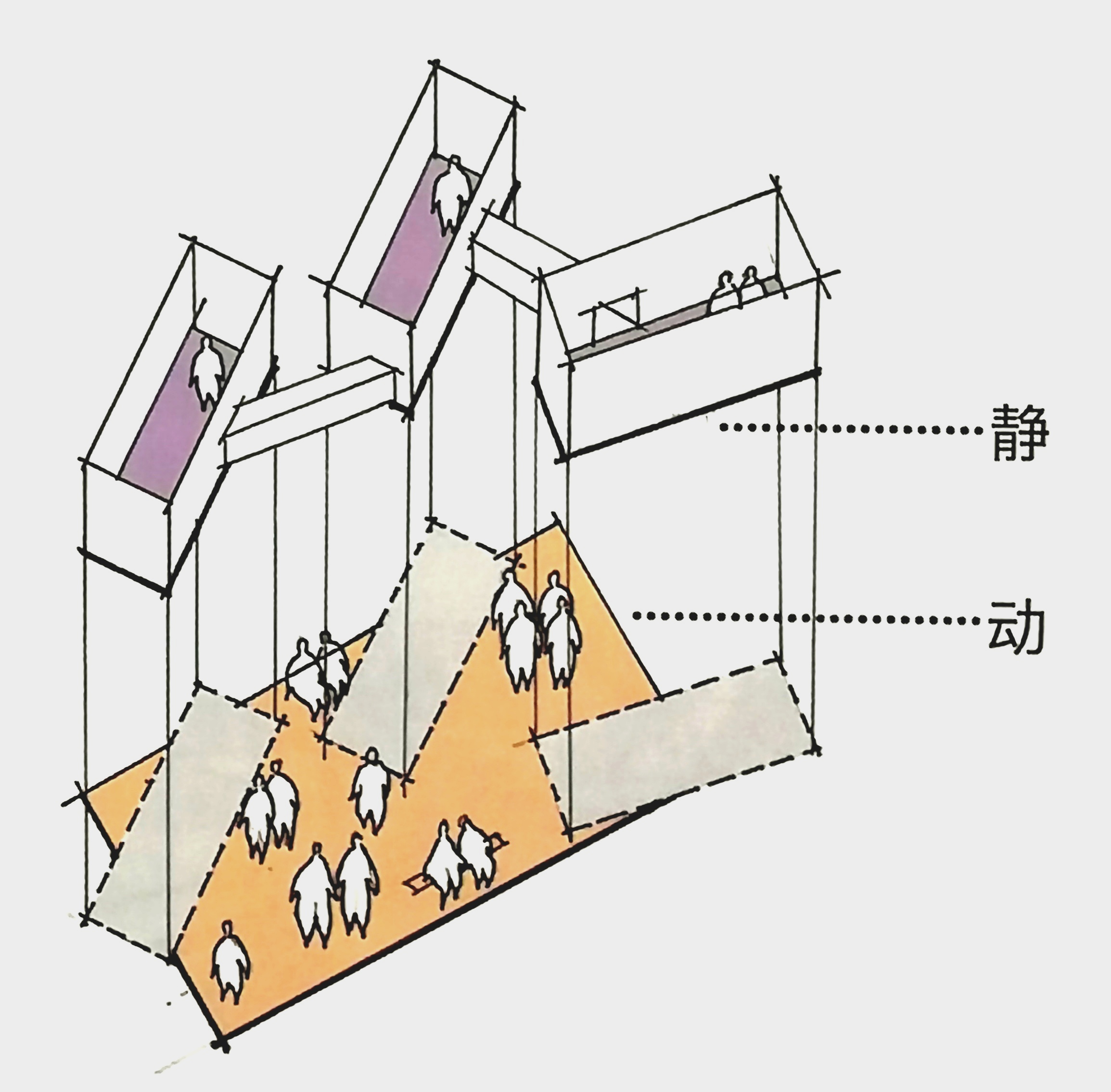

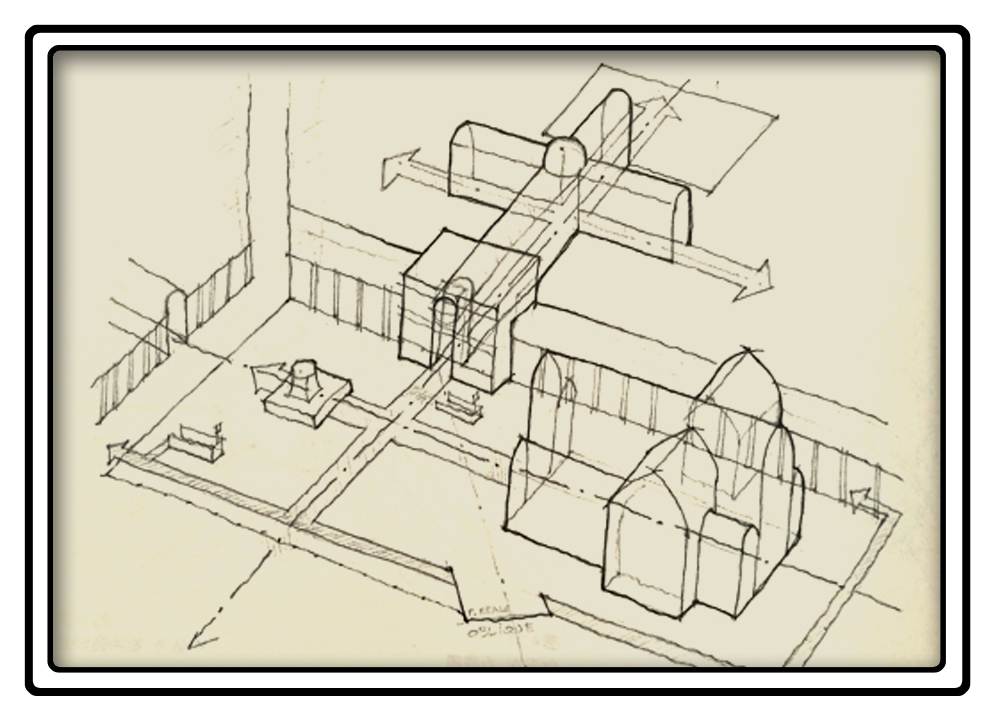

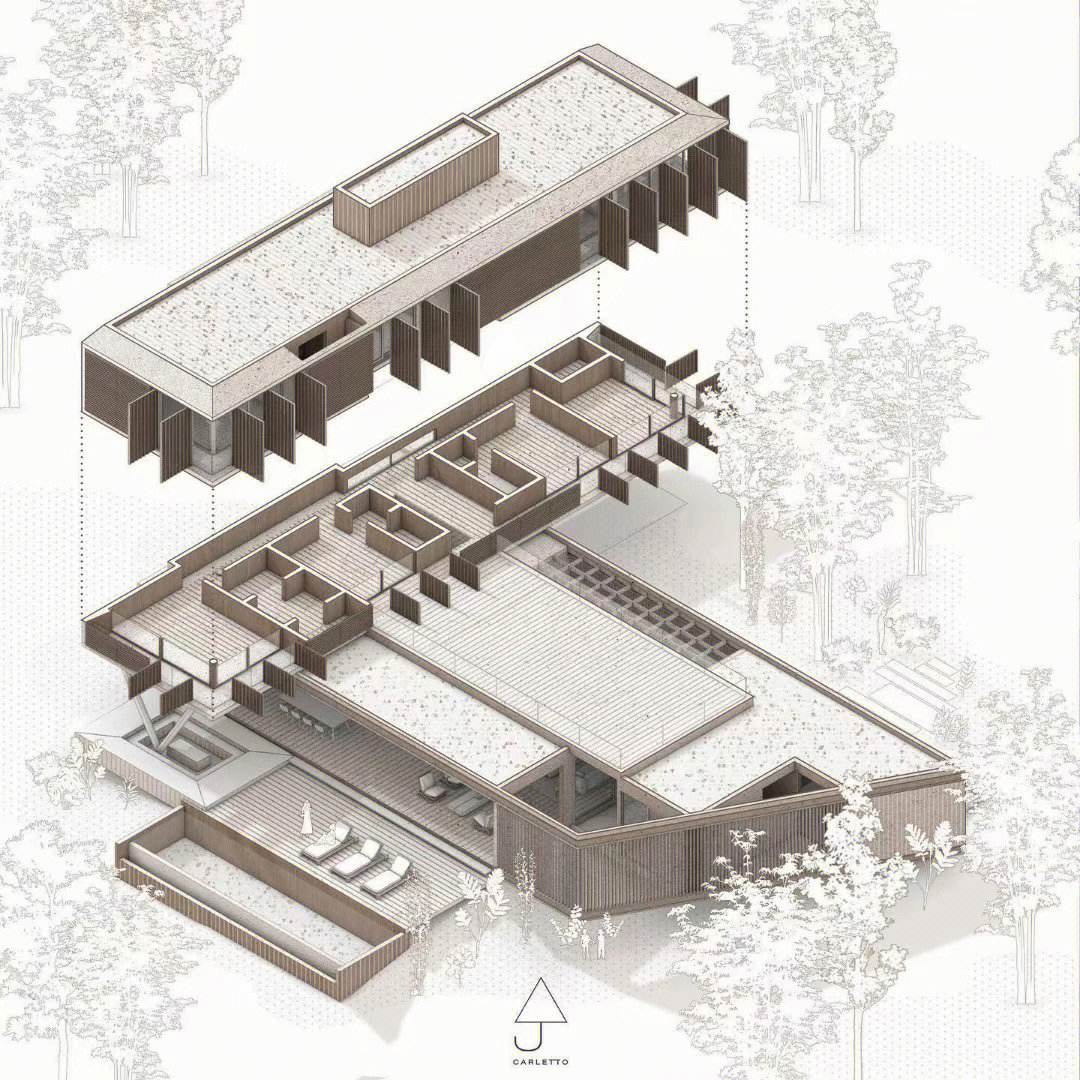

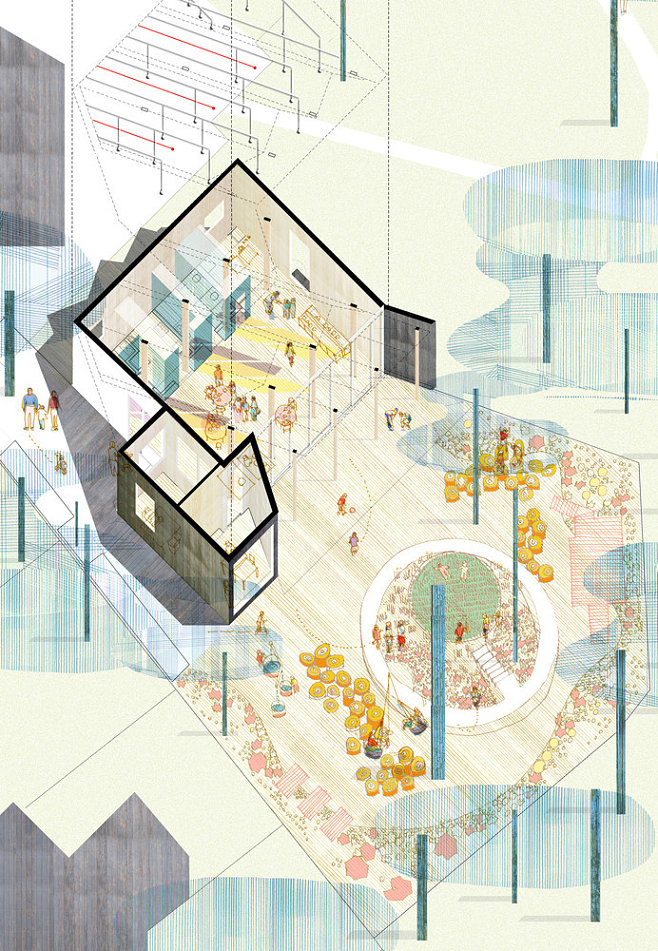

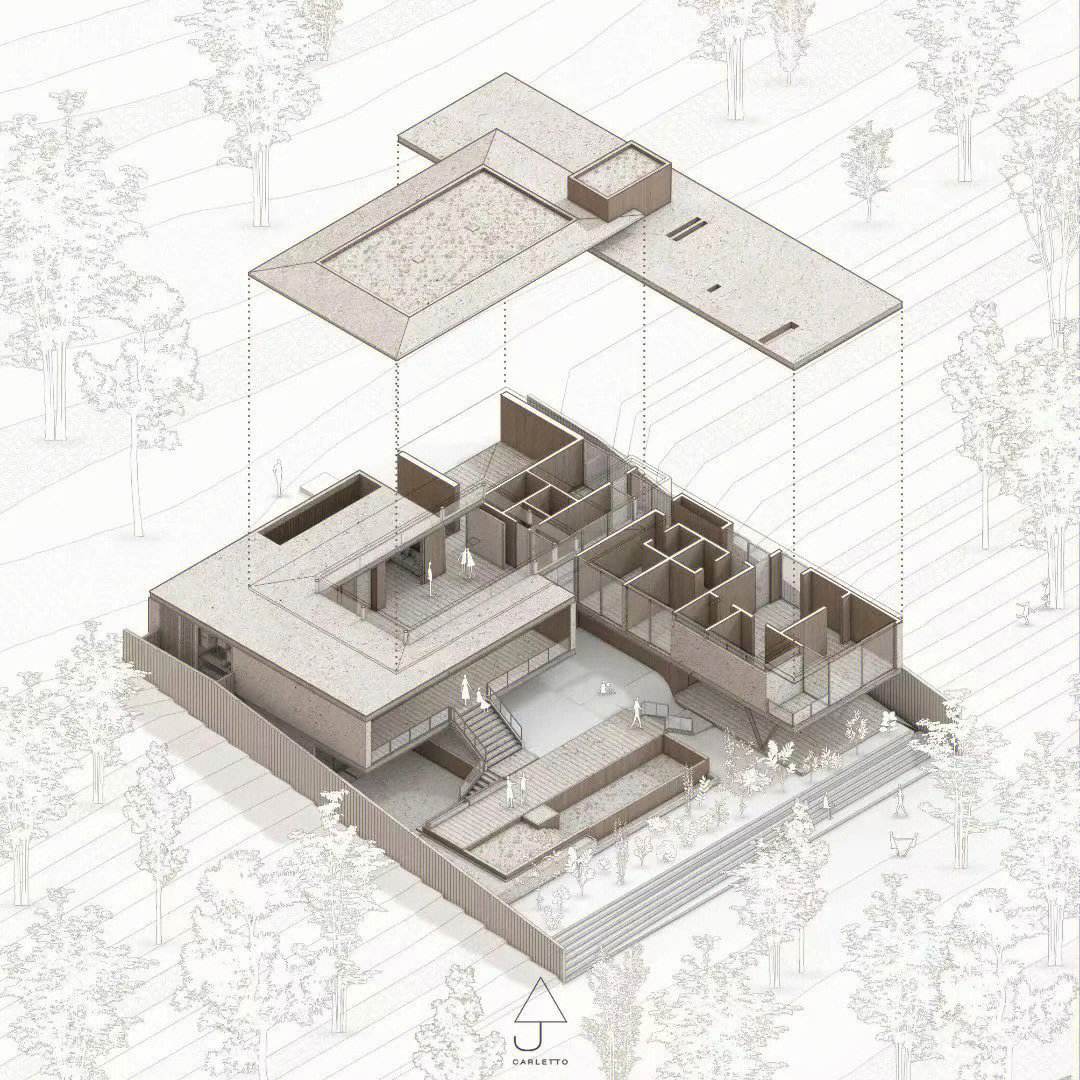

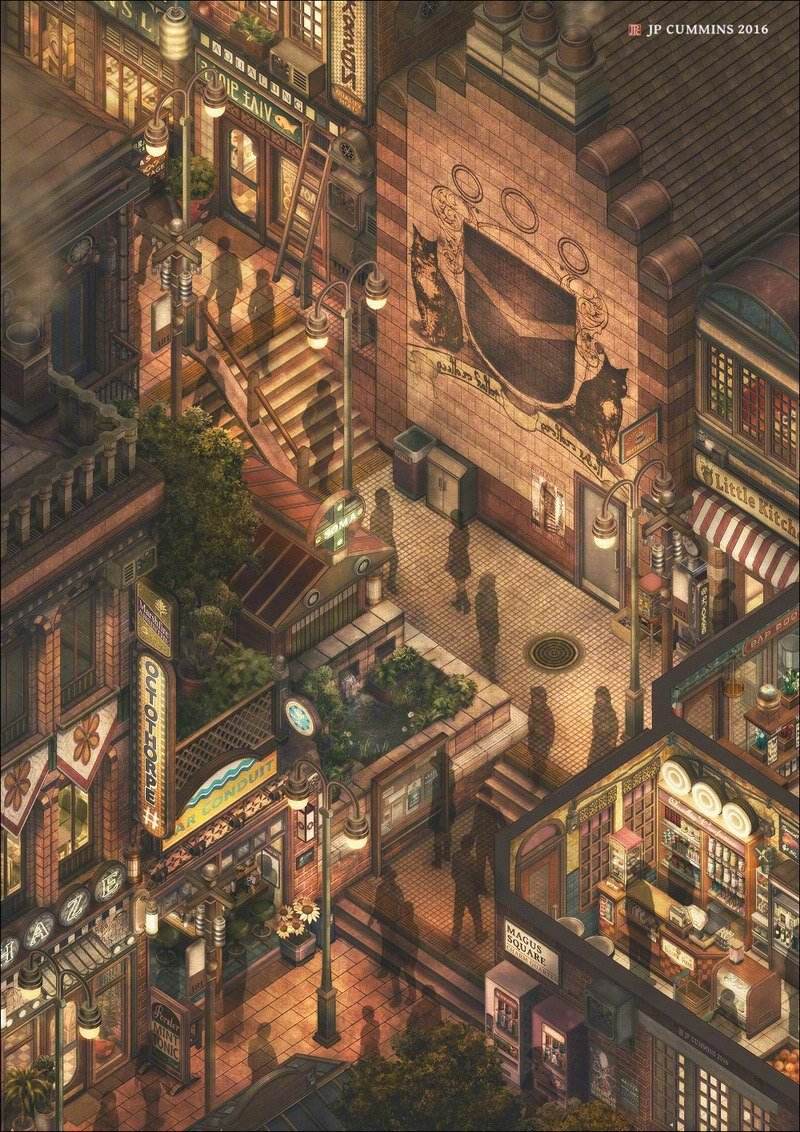

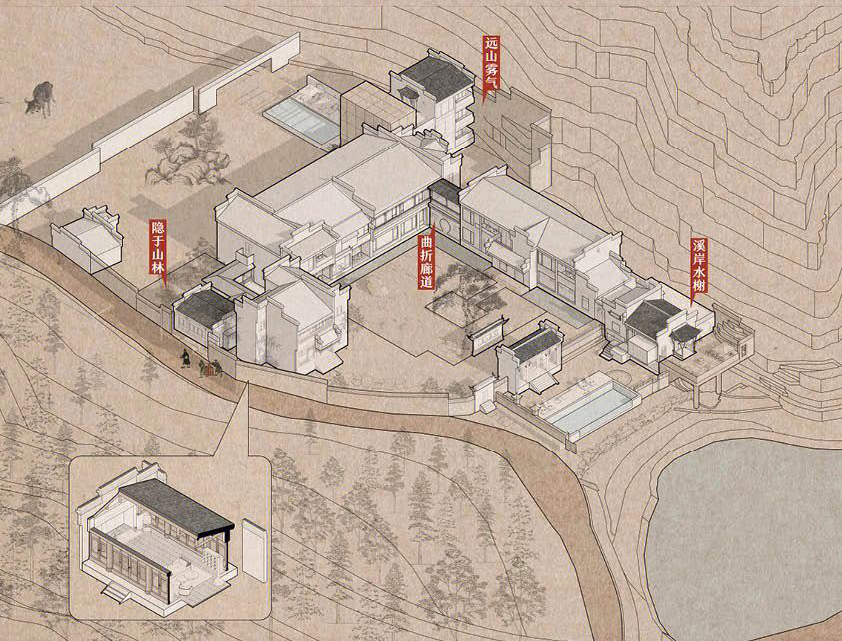

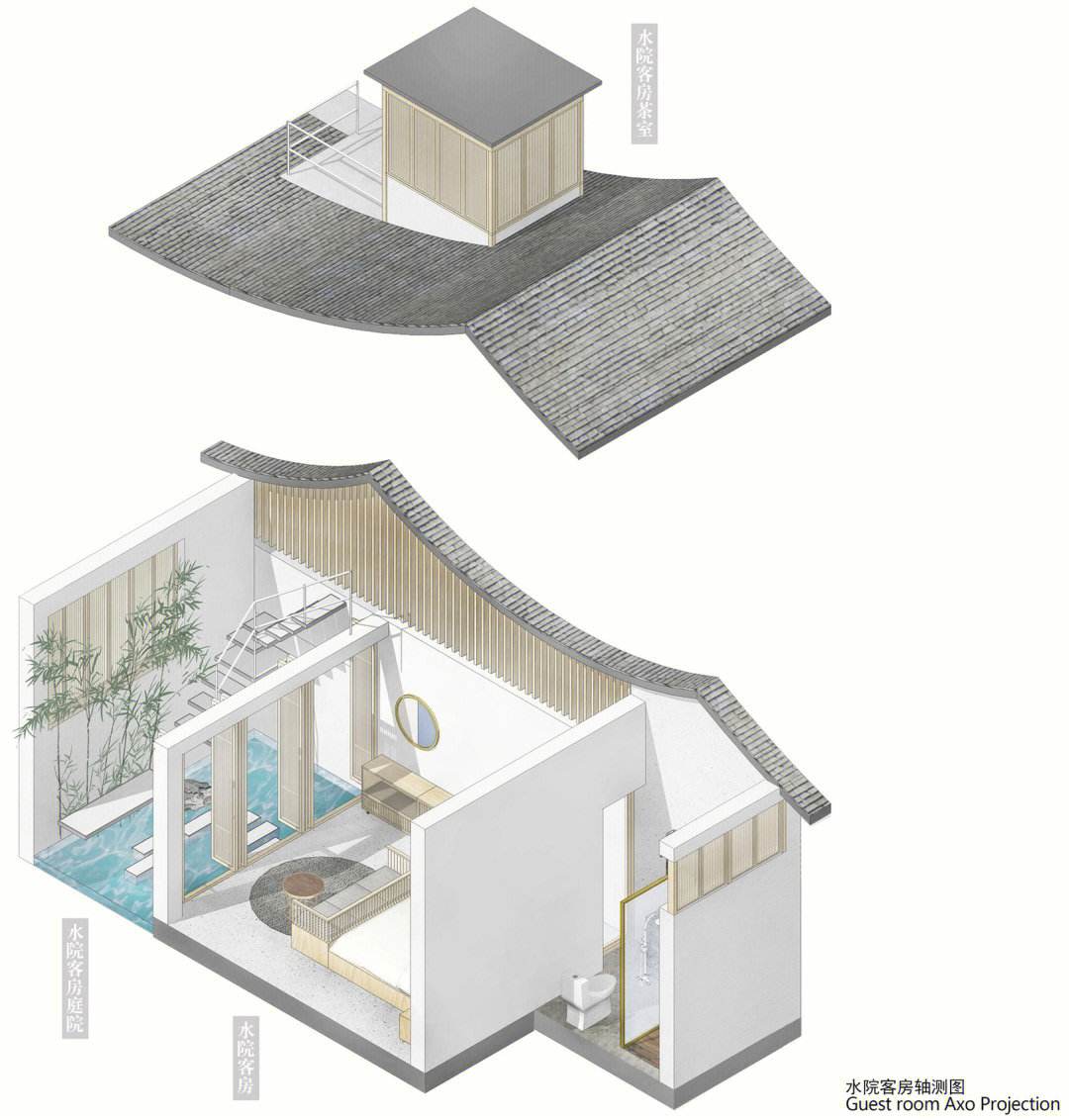

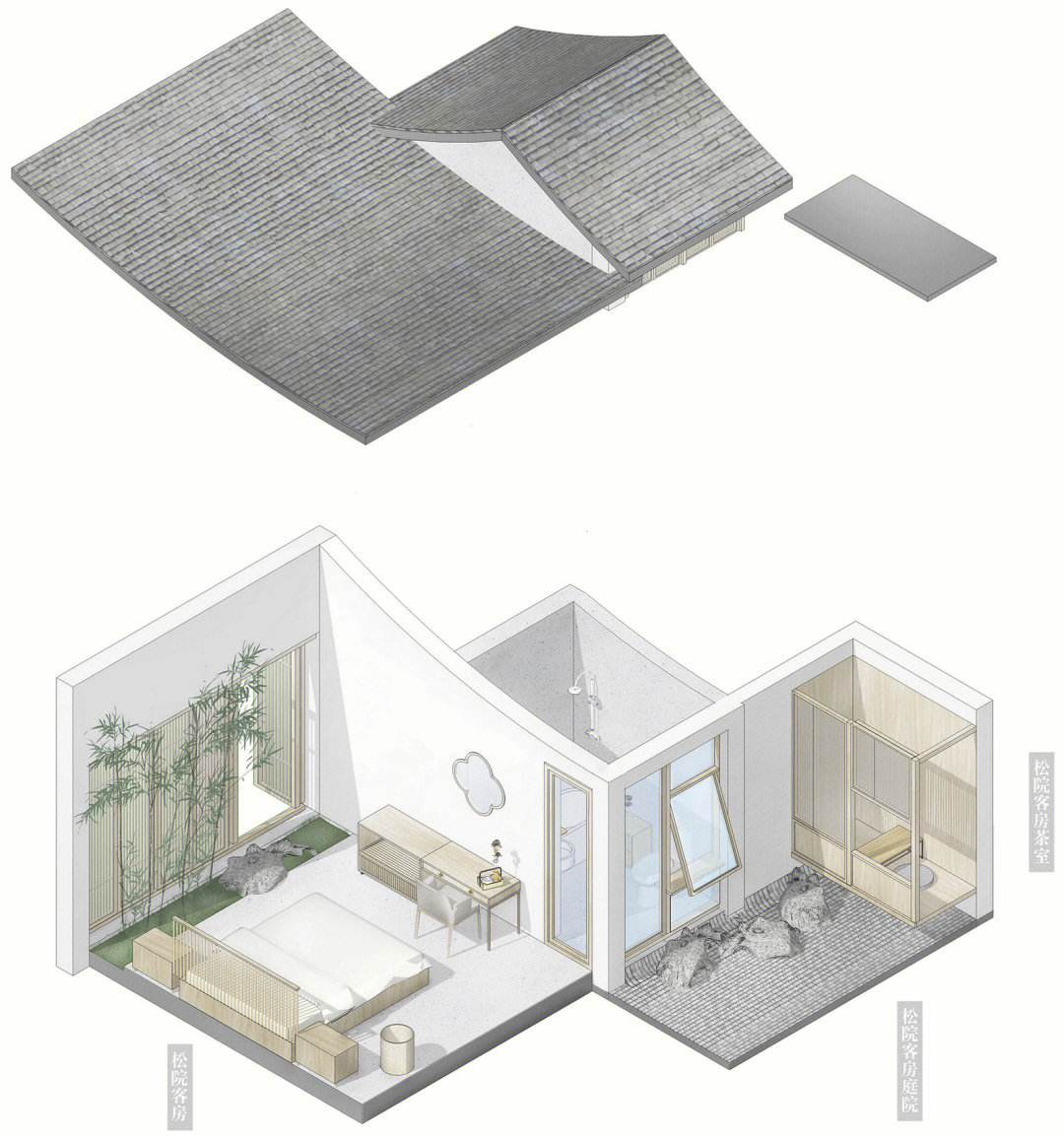

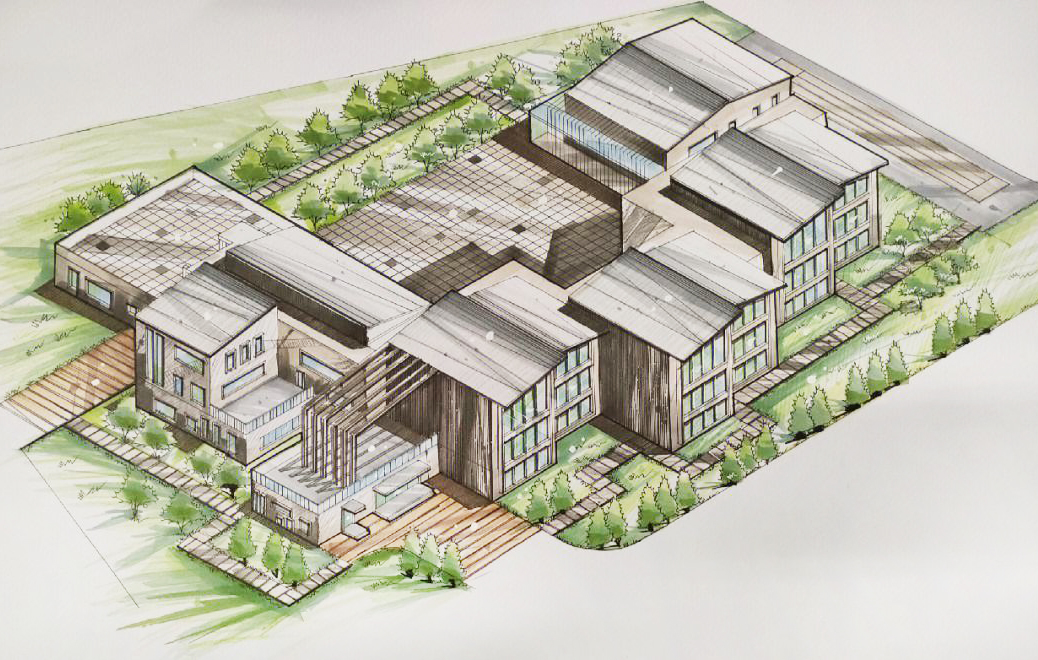

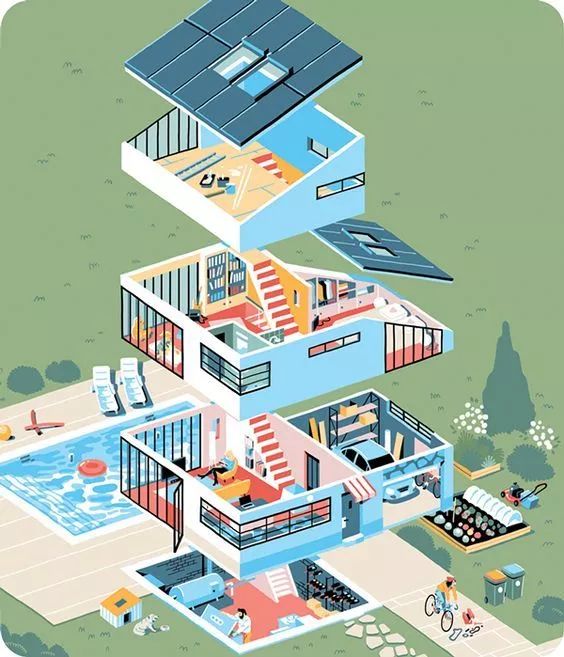

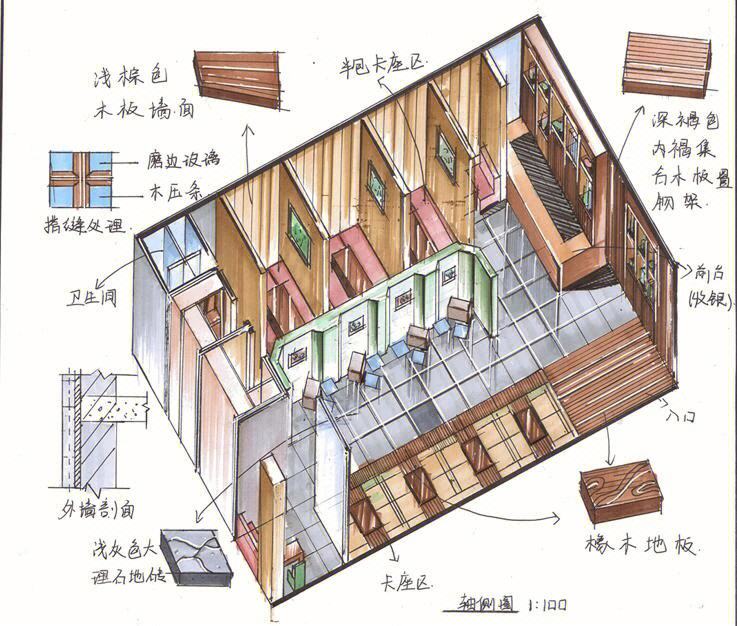

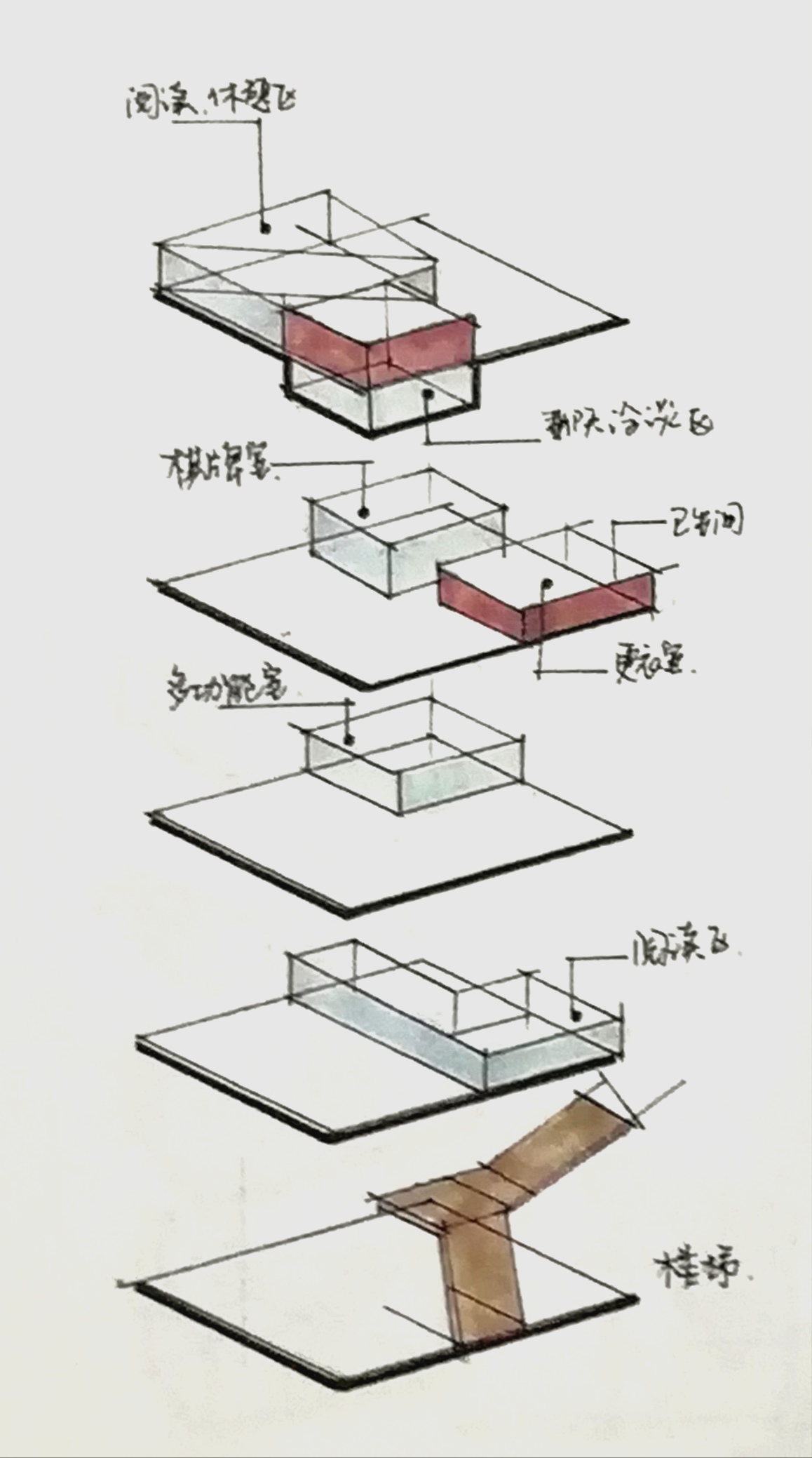

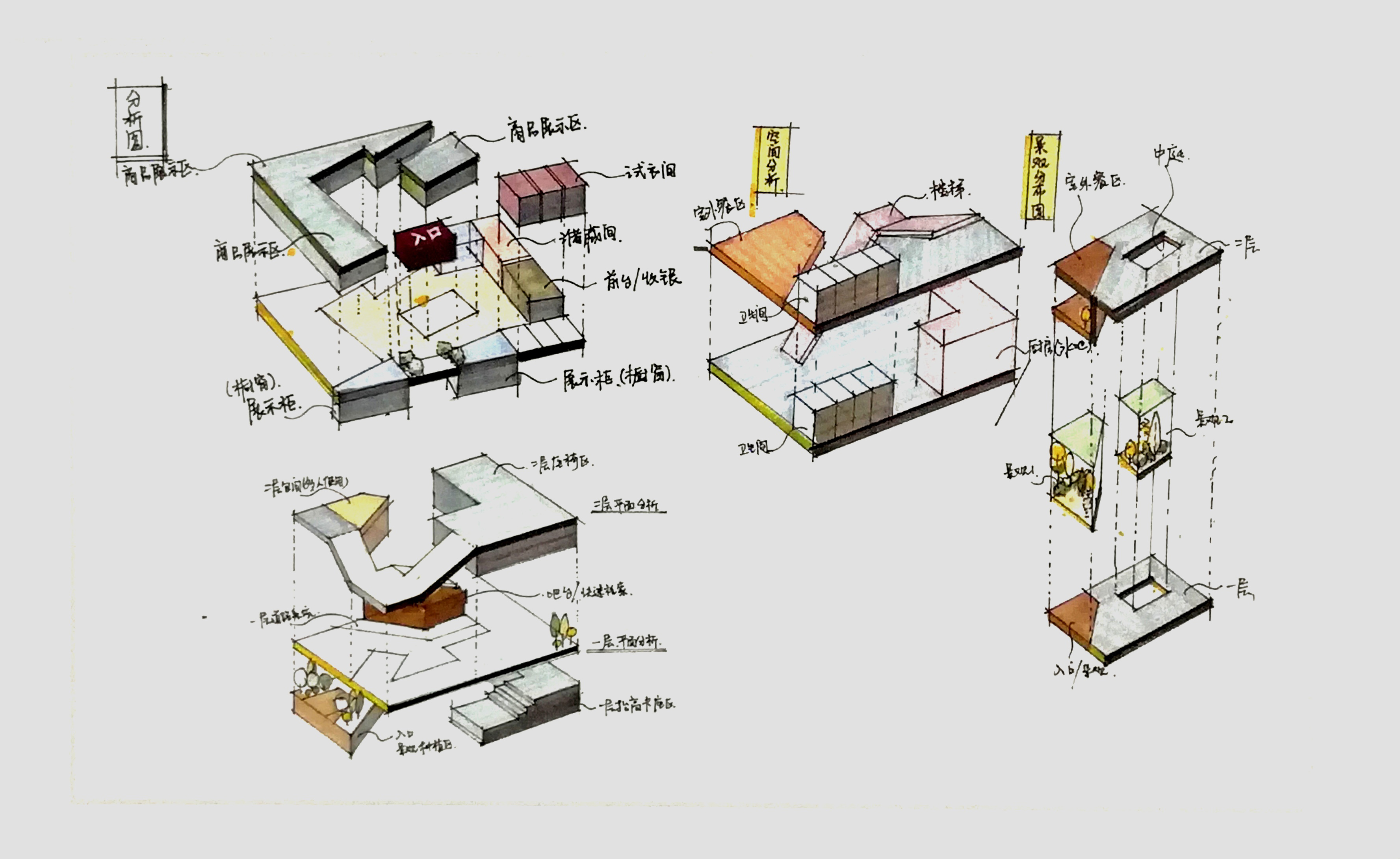

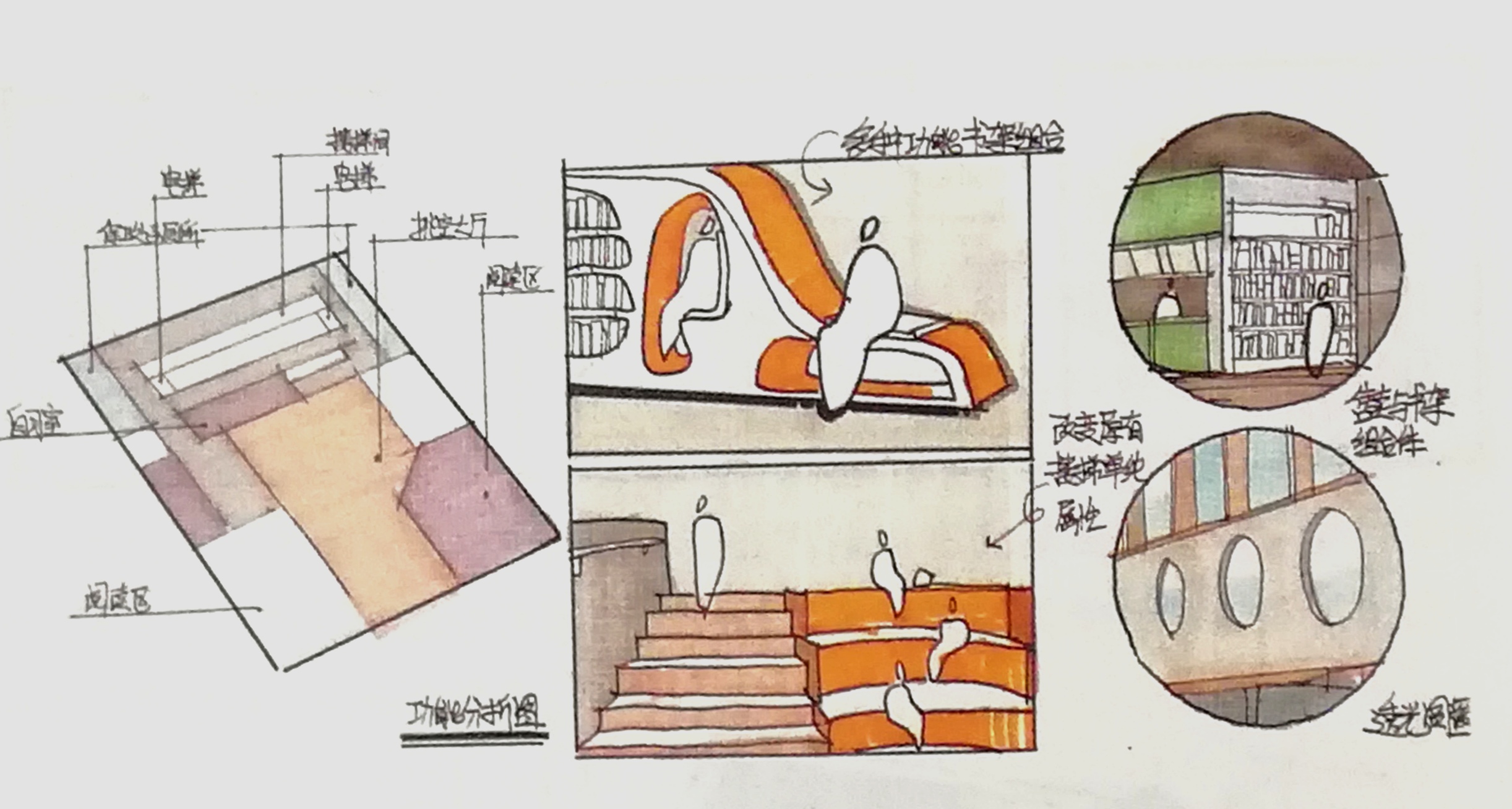

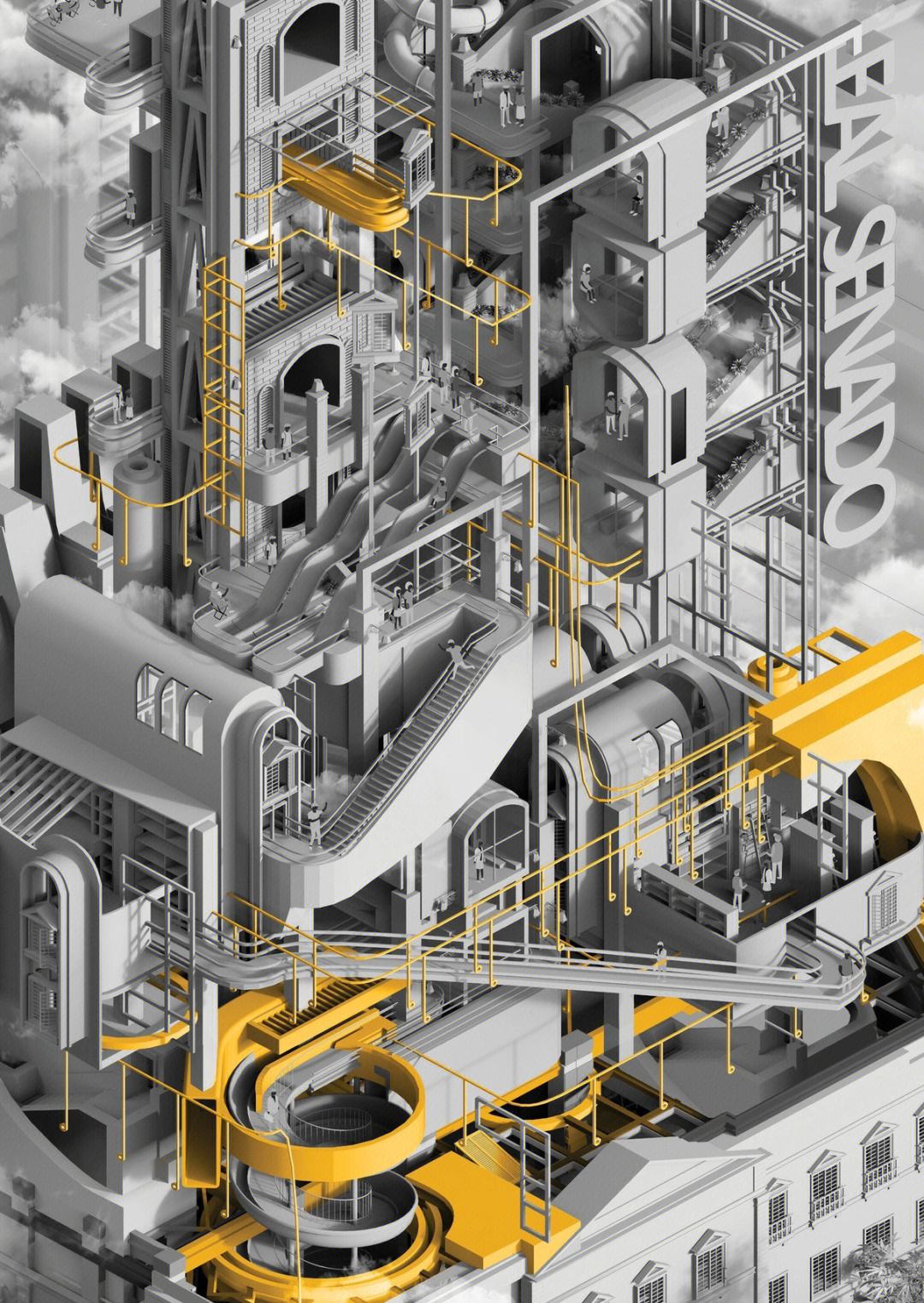

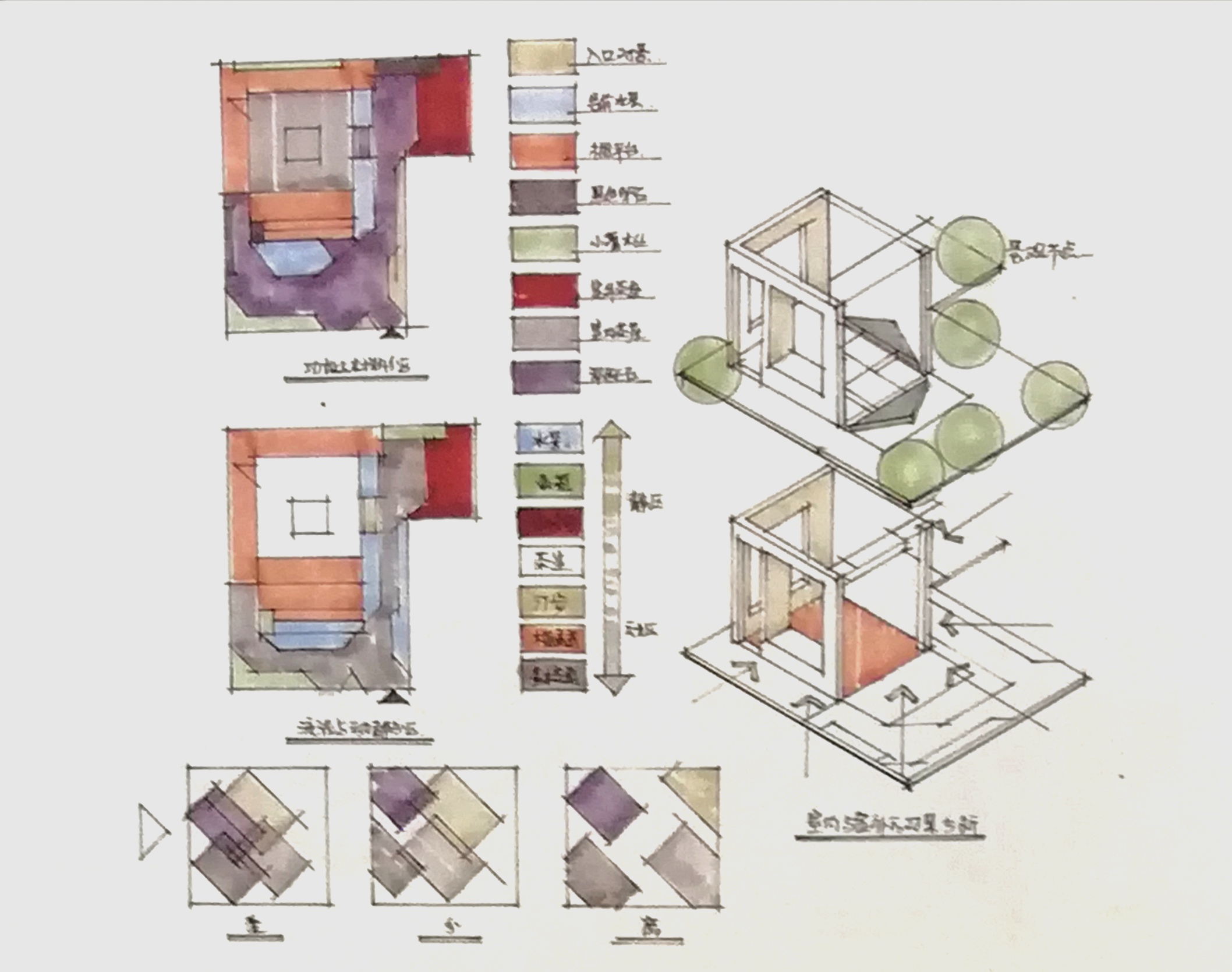

轴测图在建筑设计中，经常运用于各种分析图，加上分析图的解说，使得整个设计从平面到三维能够较好地将一系列信息展示给读者。轴测图也可以作独立的效果图或艺术作品出现。

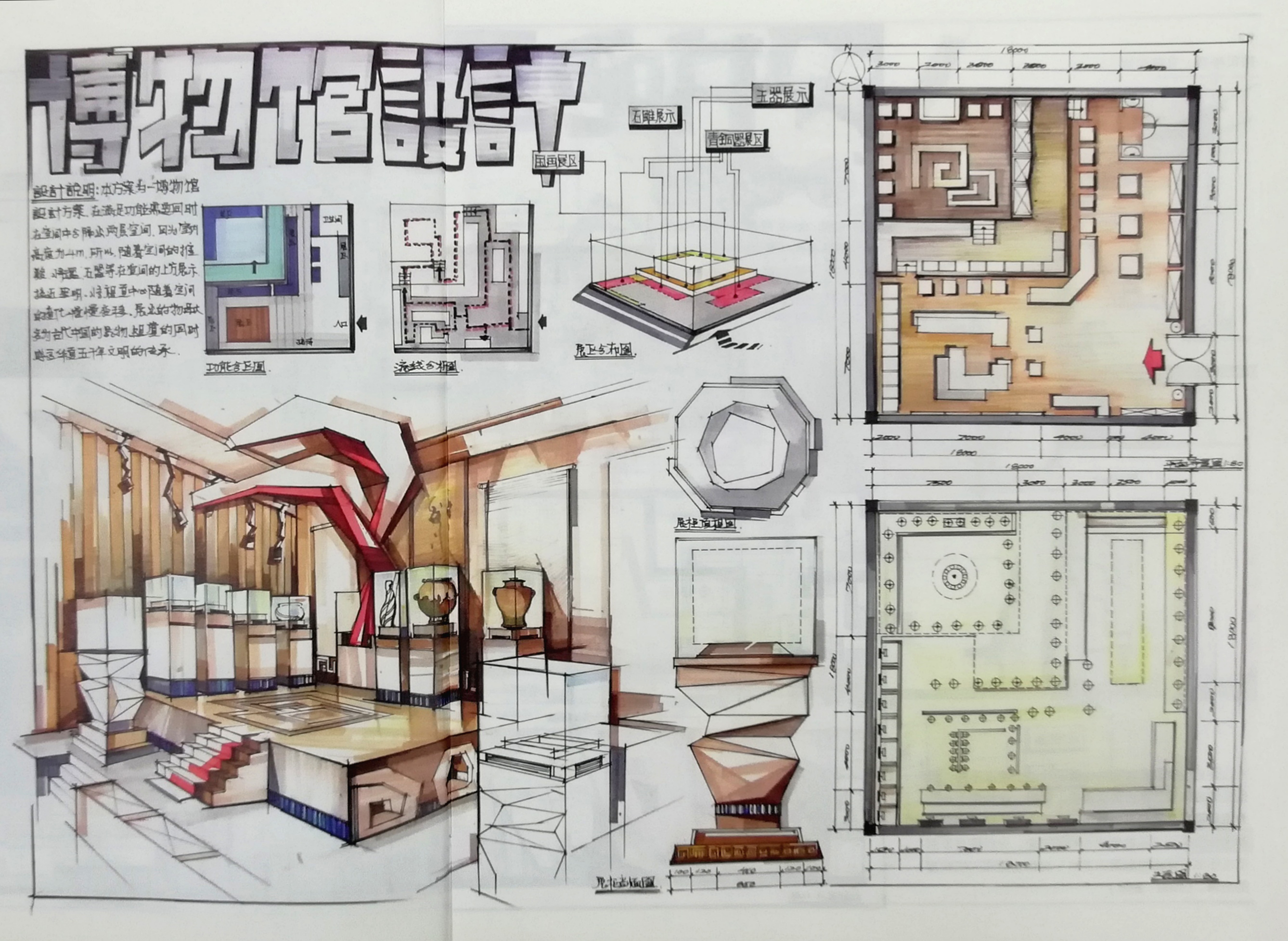

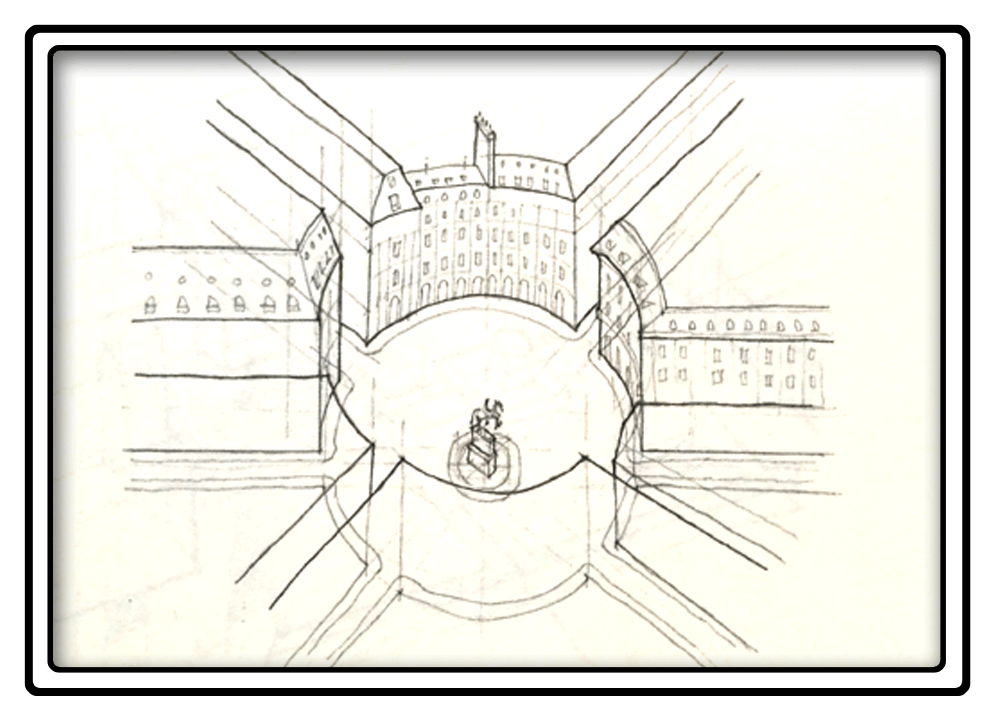

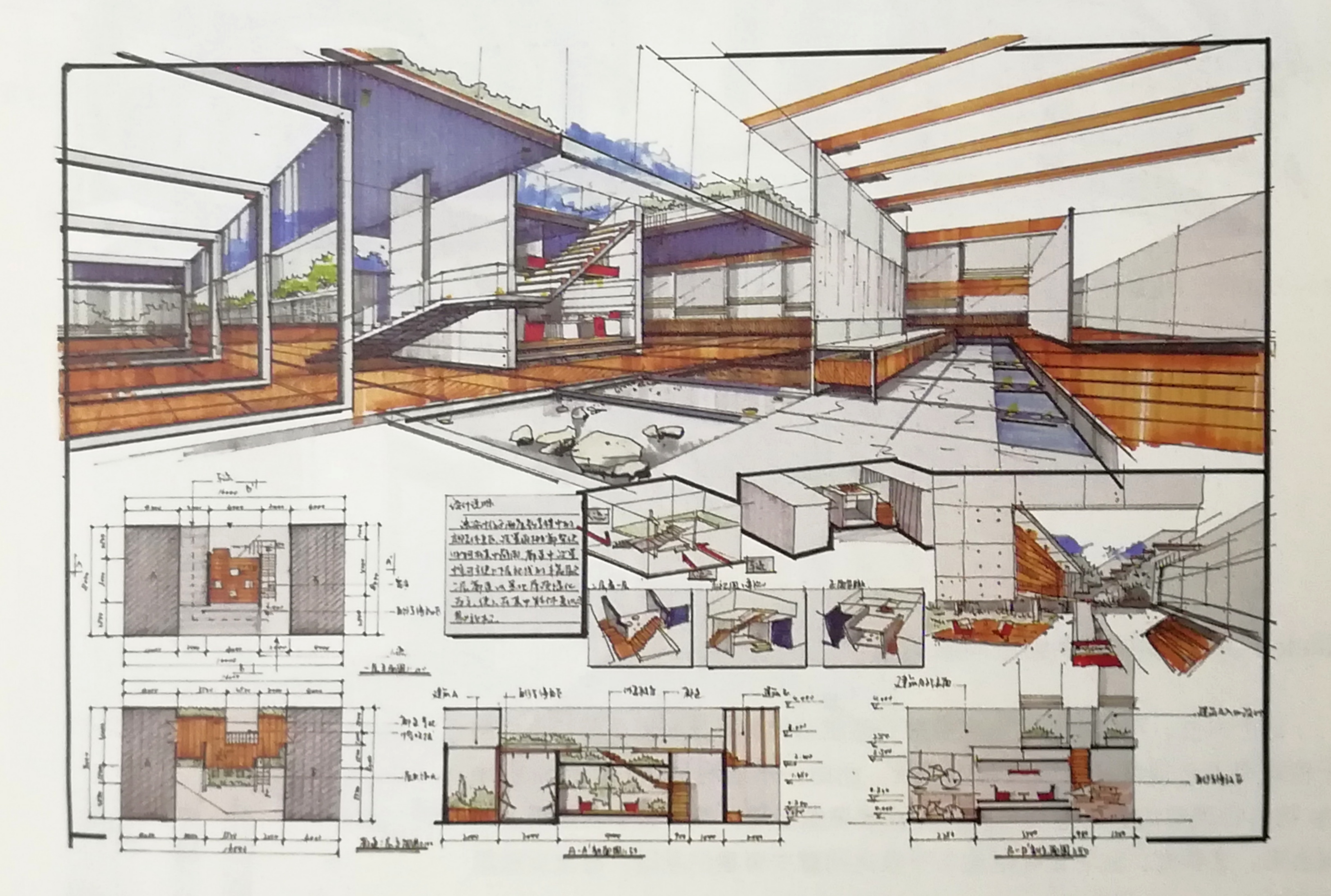

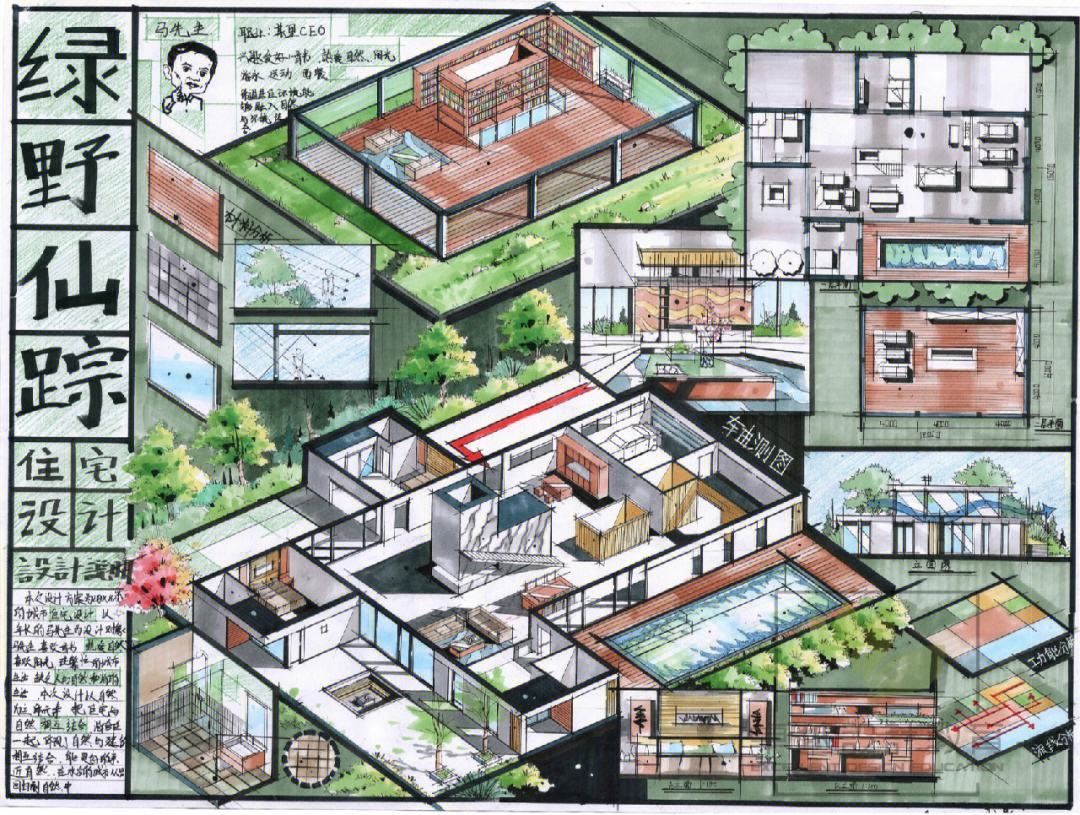

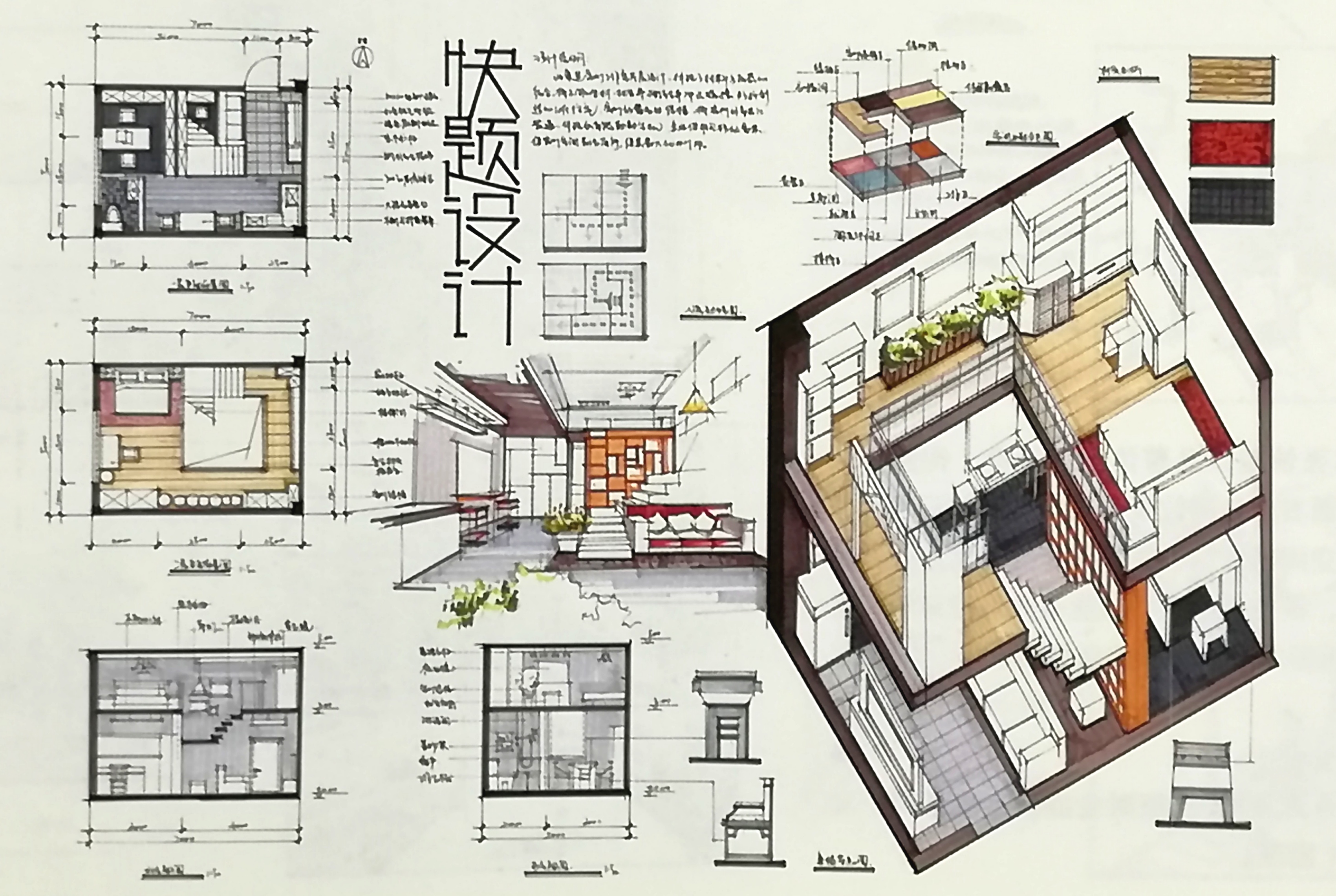

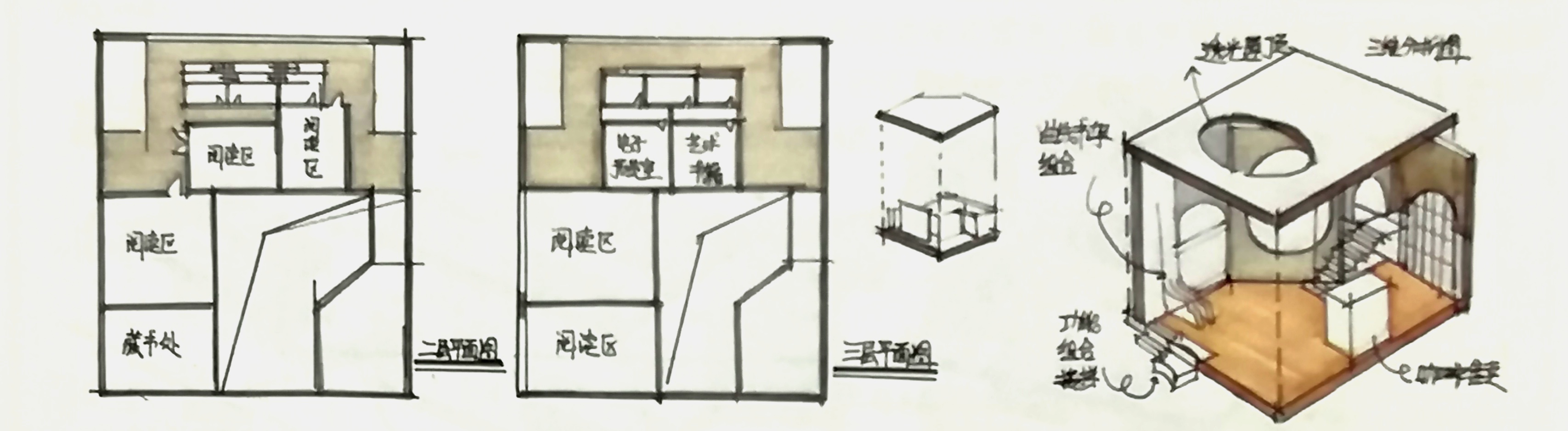

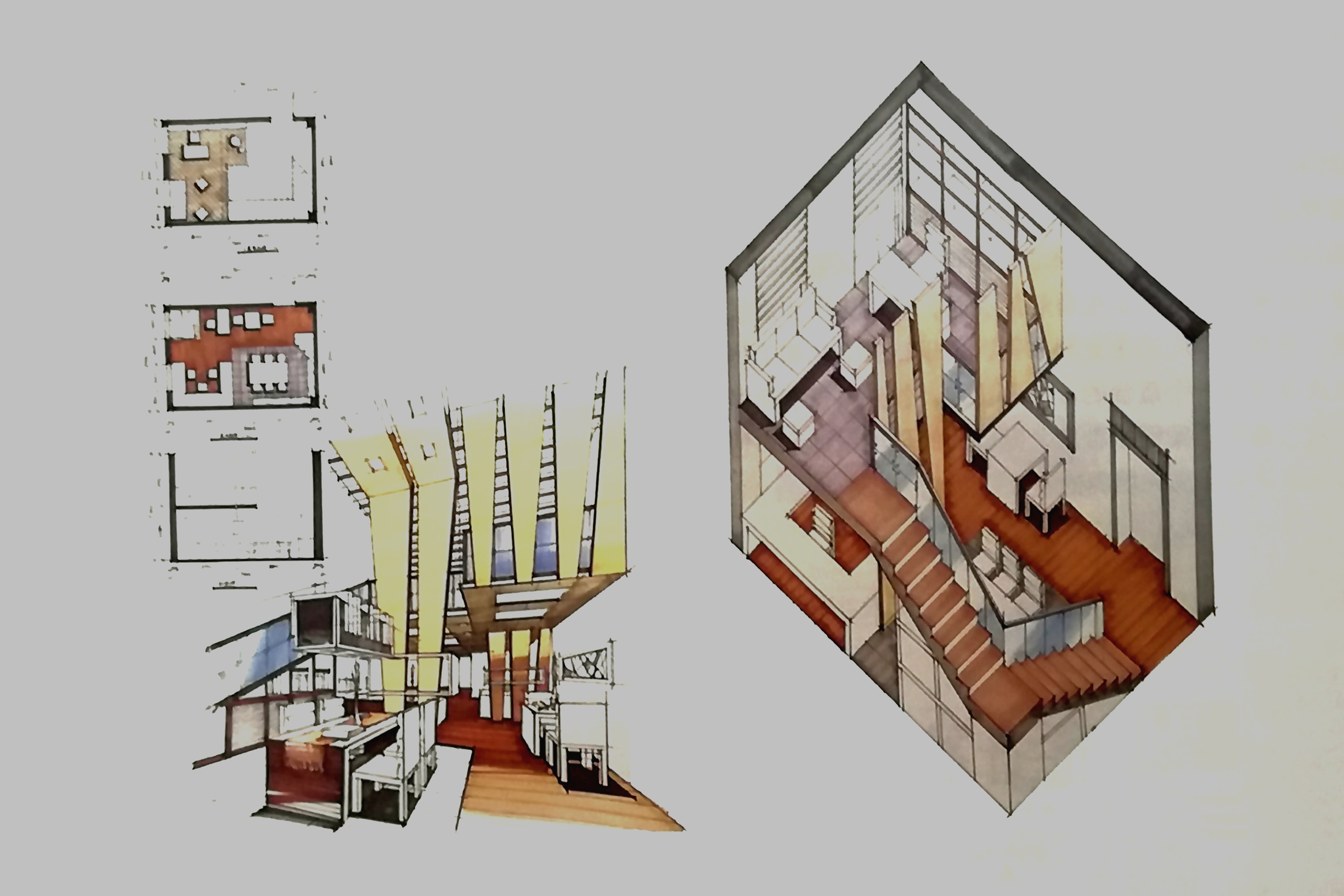

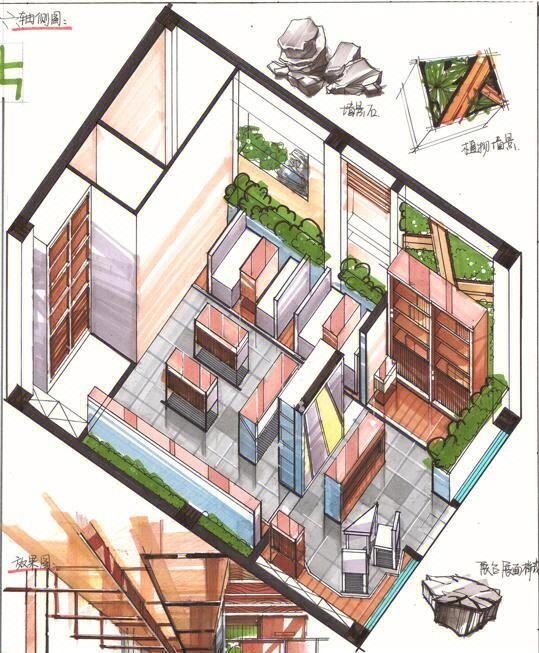

从这幅画作中，我们可以看到由一点透视图与轴测图主导的画面结构关系。在快速设计表达中，首先应该根据特定的要求与限制，将自己设计中的优势与精彩之处尽可能明了地展示出来。平立剖图中空间关系清晰明确、材质选择搭配协调、环境色彩明快亮丽。效果图中的室内与店头设计较为全面地表达了环境内外的形象，同时也不乏细节的处理刻画。加上分析图的解说，使得整个设计从平面到三维能够较好地将一系列信息展示给读者。

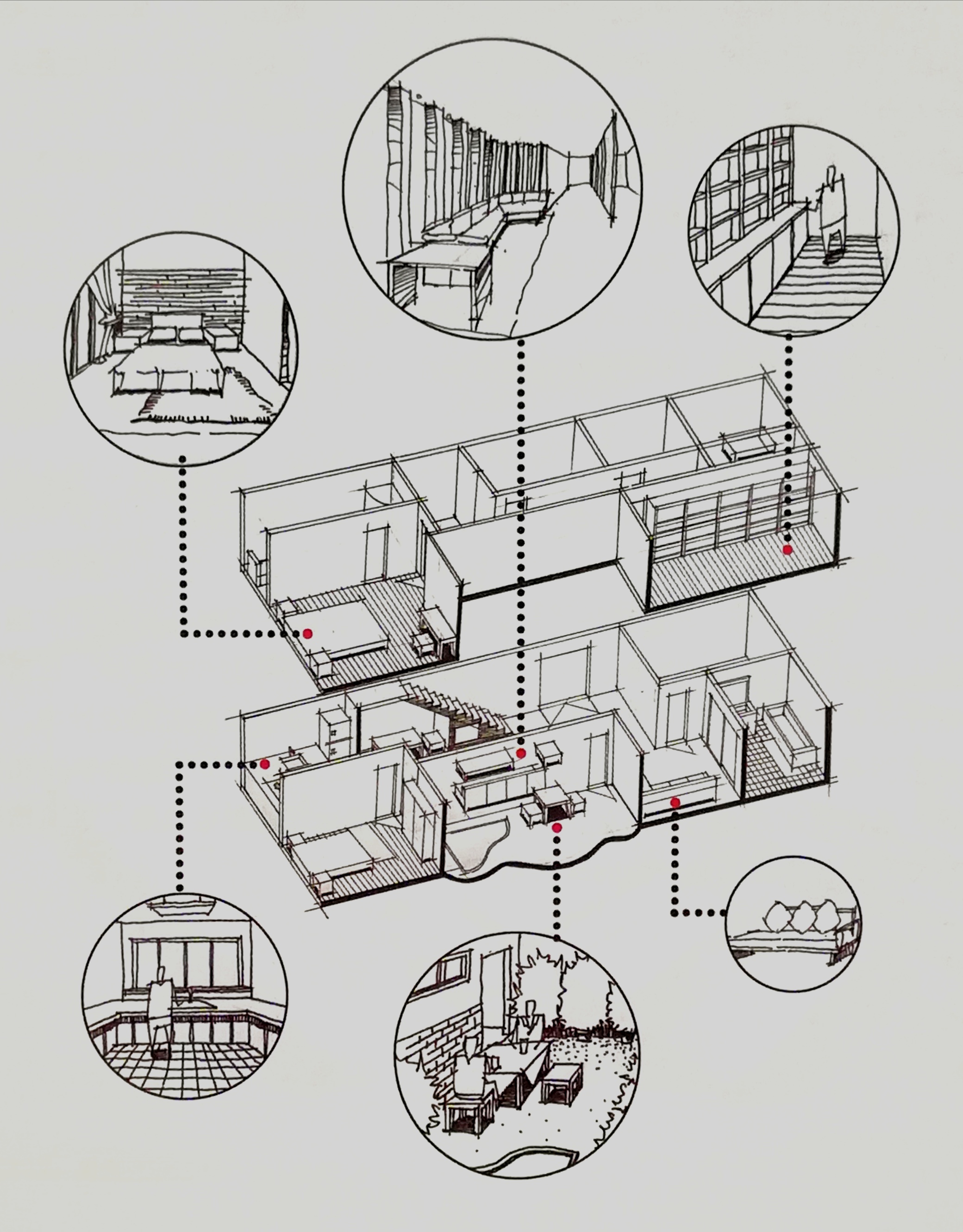

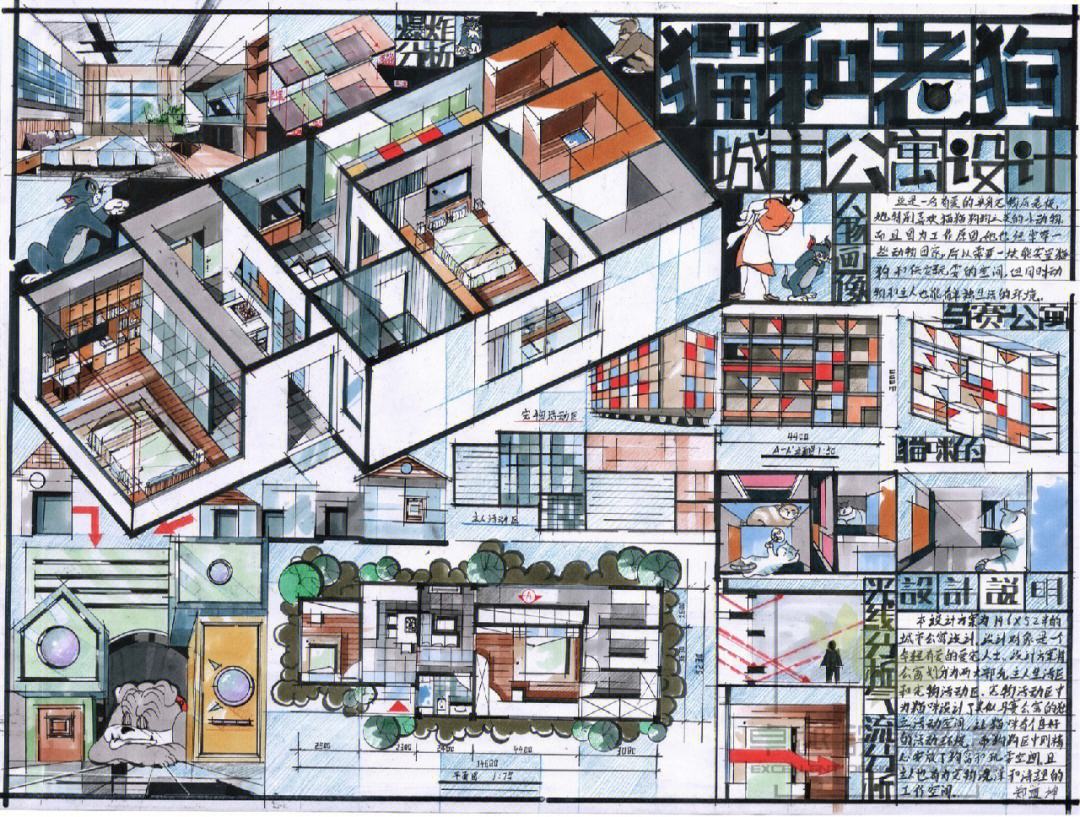

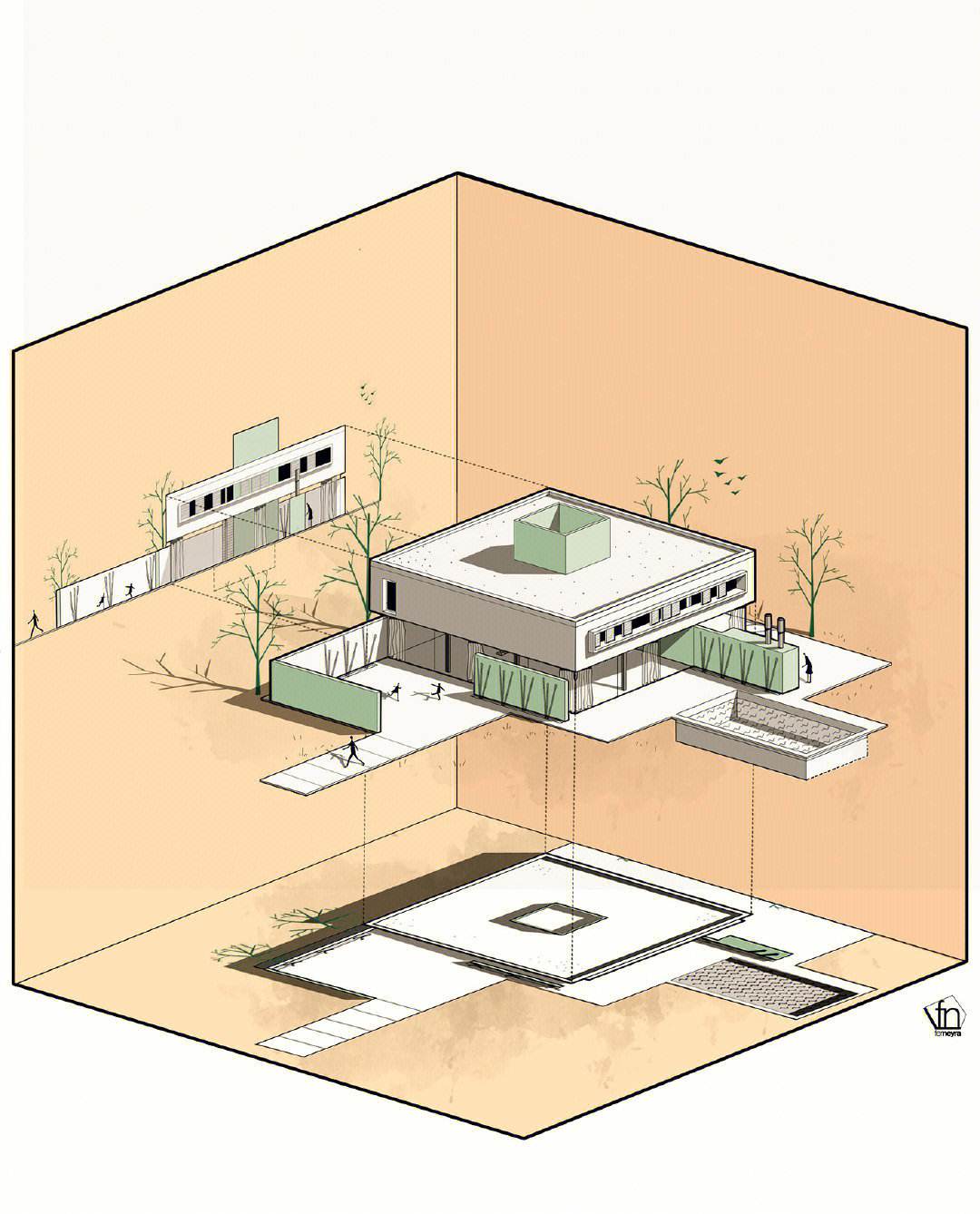

设计者把清晰的空间结构以醒目轴测图的形式呈现给读者，而其他图面与轴测图也被组织进了合理的构图逻辑之中。同时，设计的意图到这一步依然清晰明了，对空间的利用目的与设计手段也已经言简意赅地表达完善。有些时候，适度克制的表达才能为充满想象可能的空间模式留有充分的余地，也会为头脑的思考打开一片广阔的天空。

轴测图的绘制方法与步骤

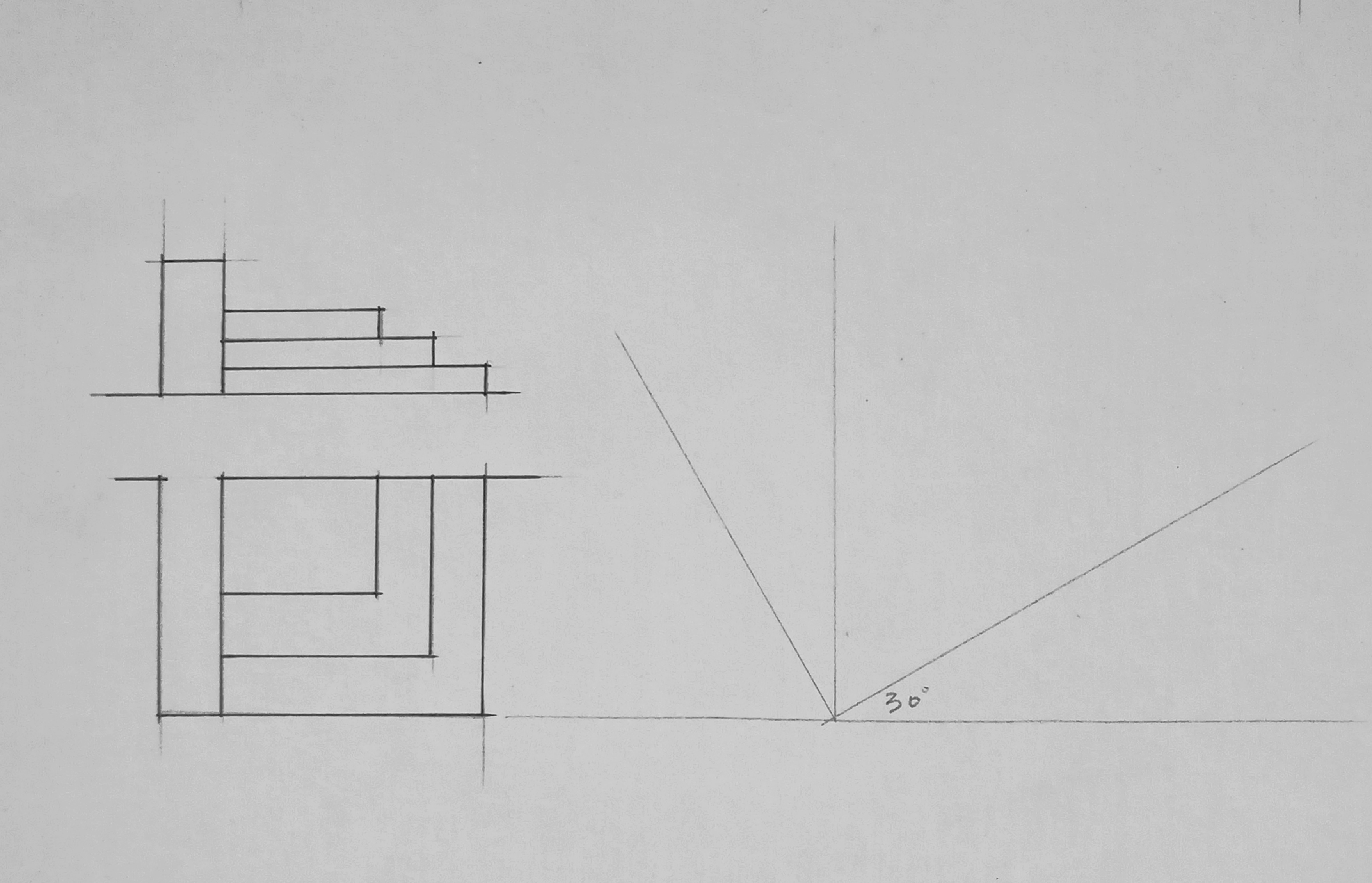

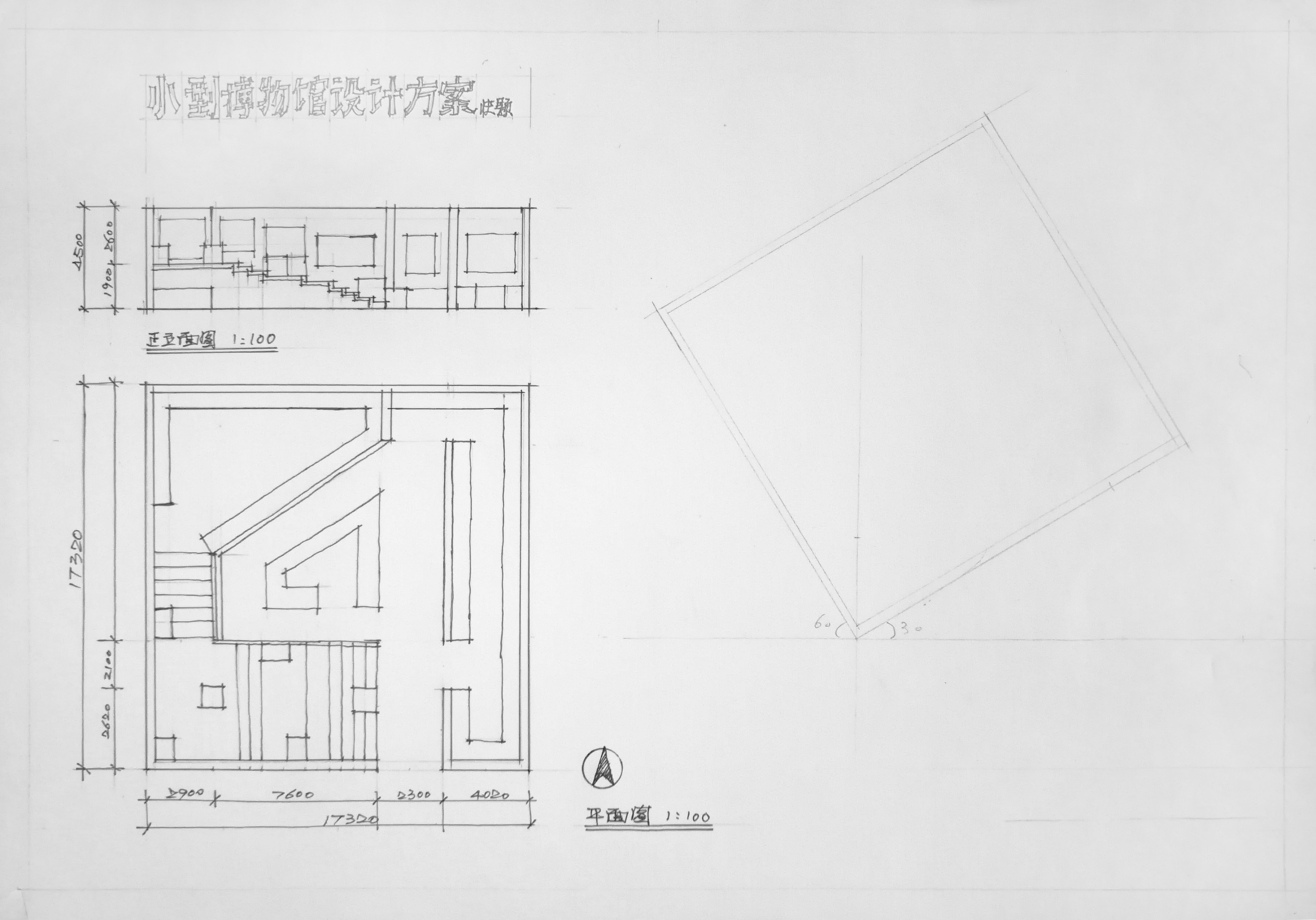

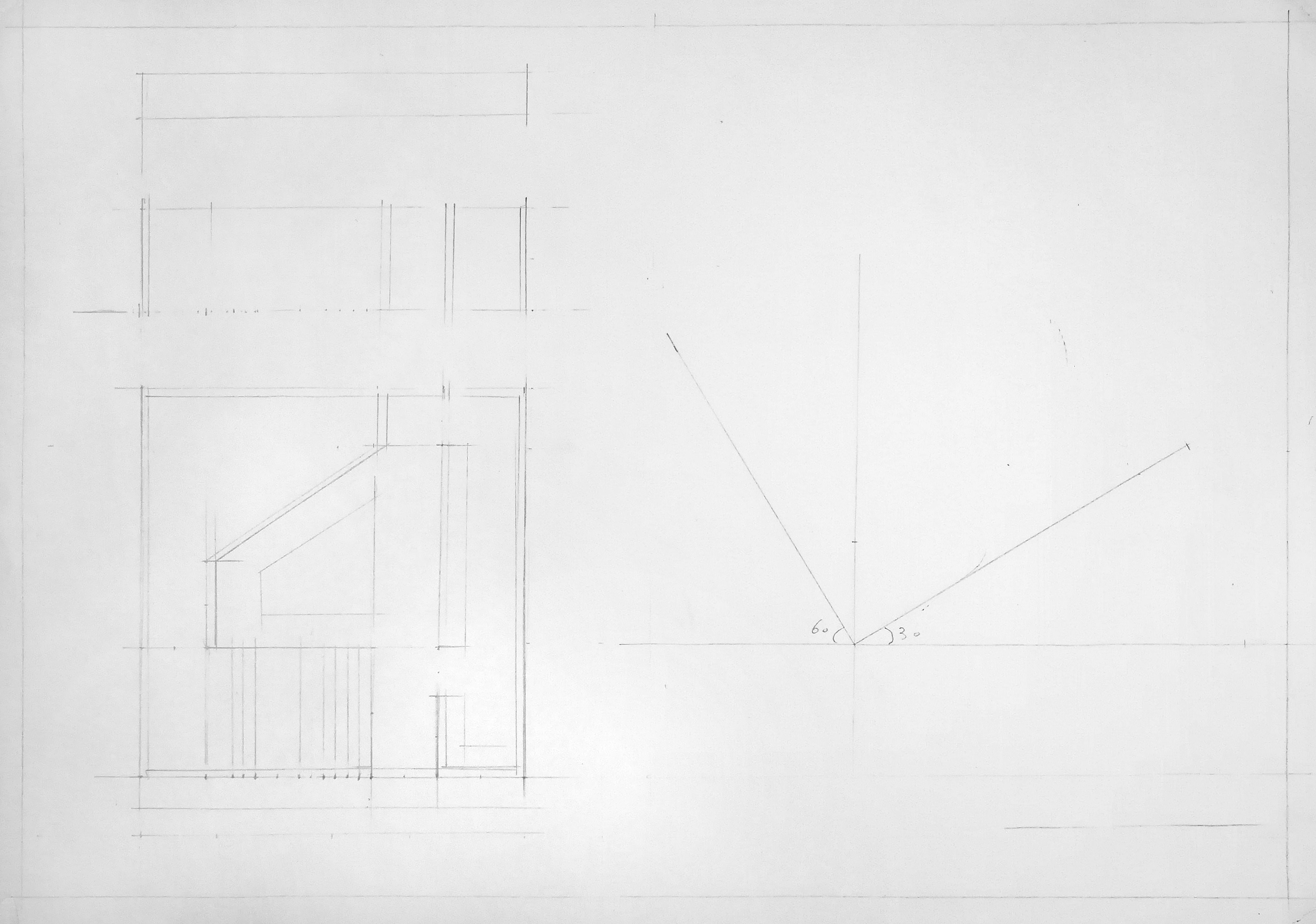

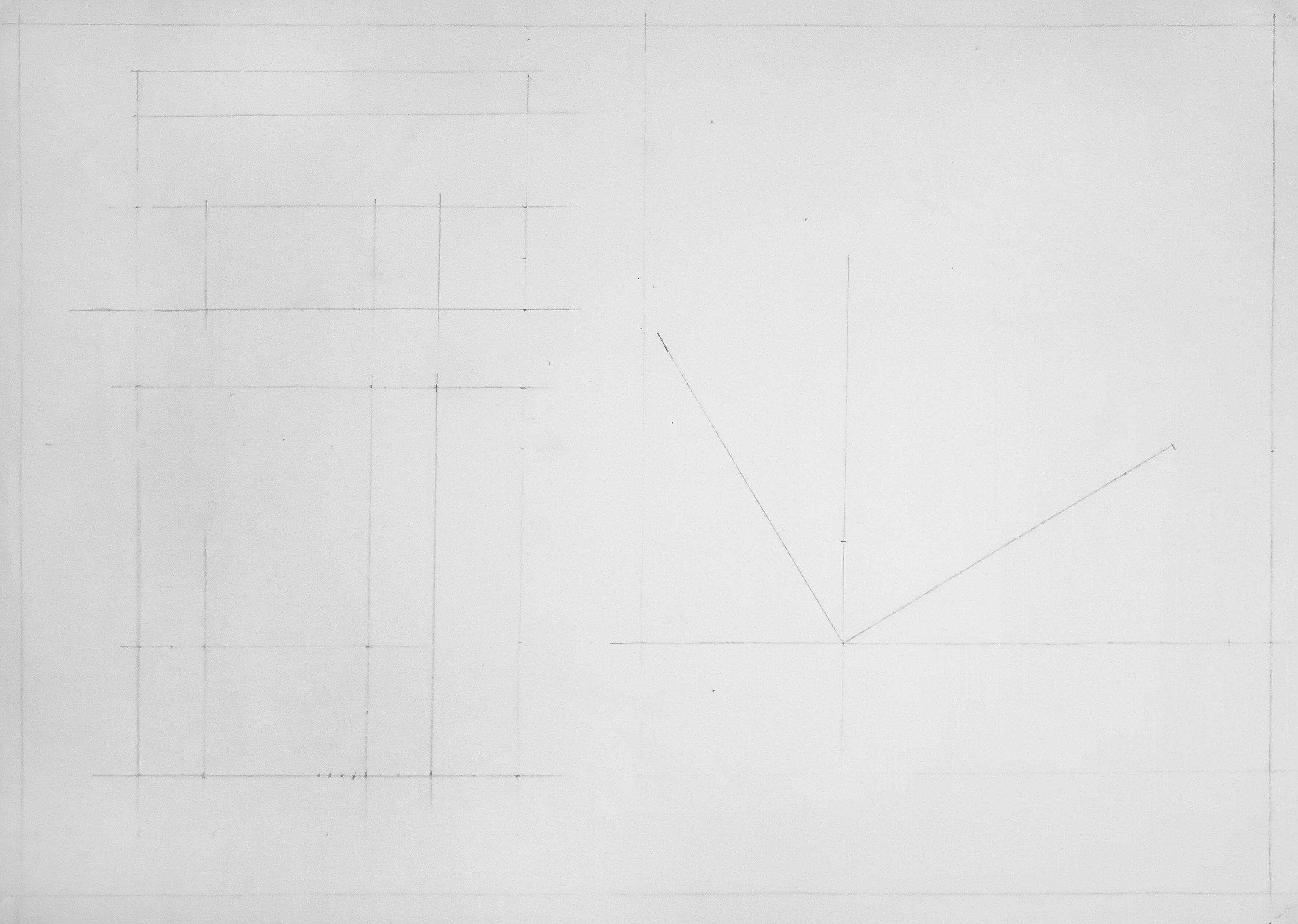

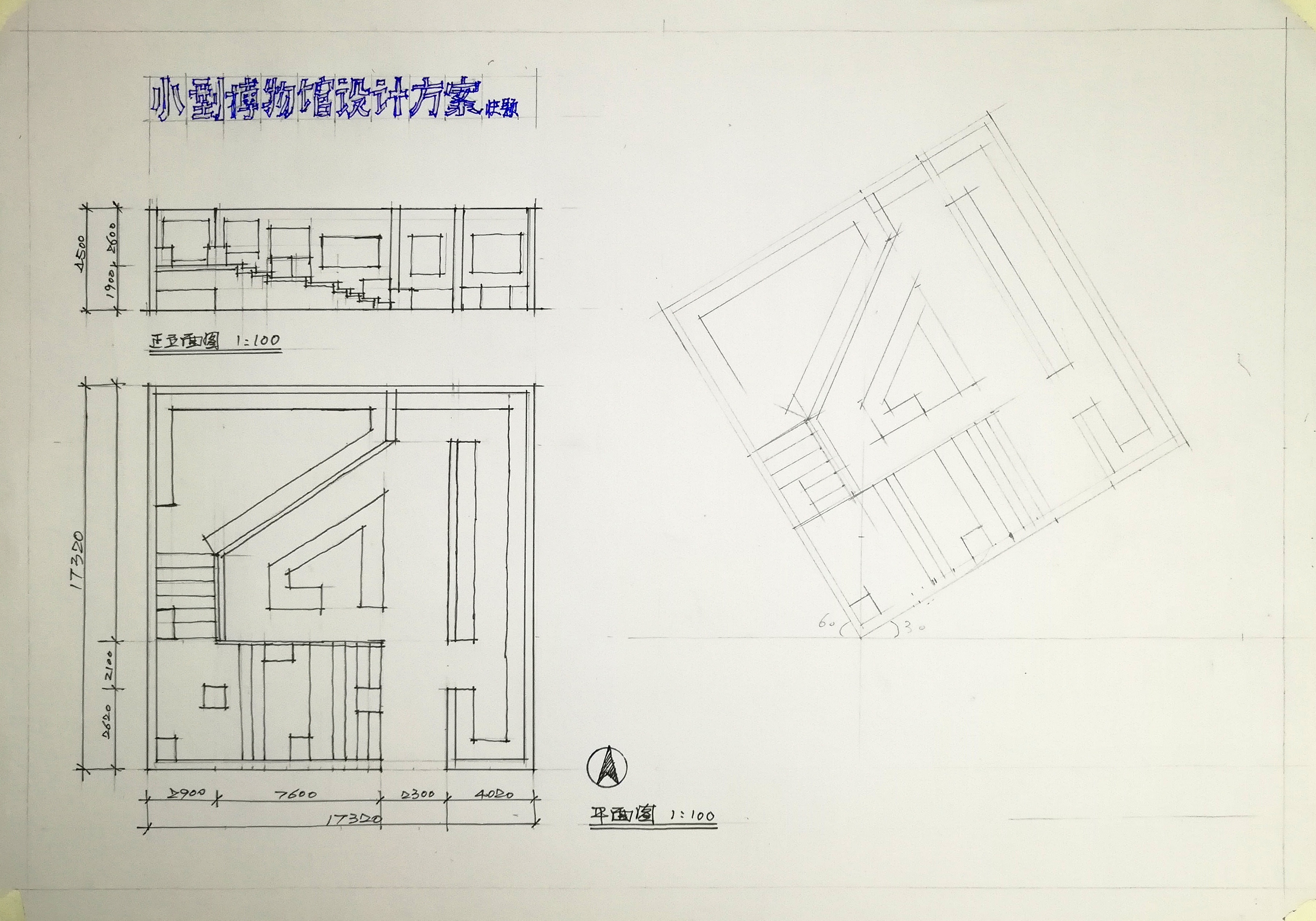

1、先作出建筑物三视图，确保能够将平面图放置在水平线的一定角度（30度、45度或60度），利用立面图进行量高；

2、居中图纸；

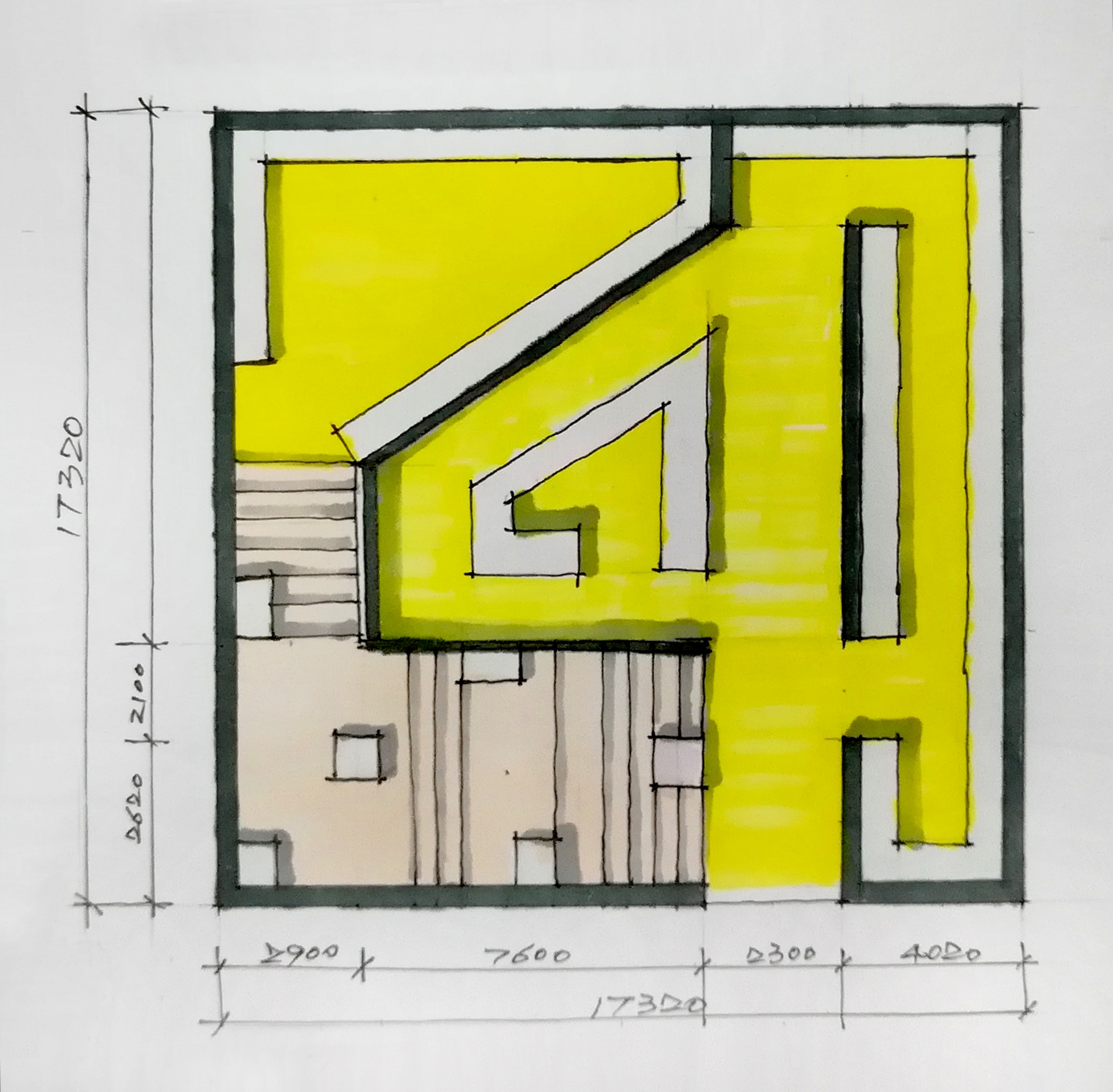

3、测画平面图；

4、量取立面高度；

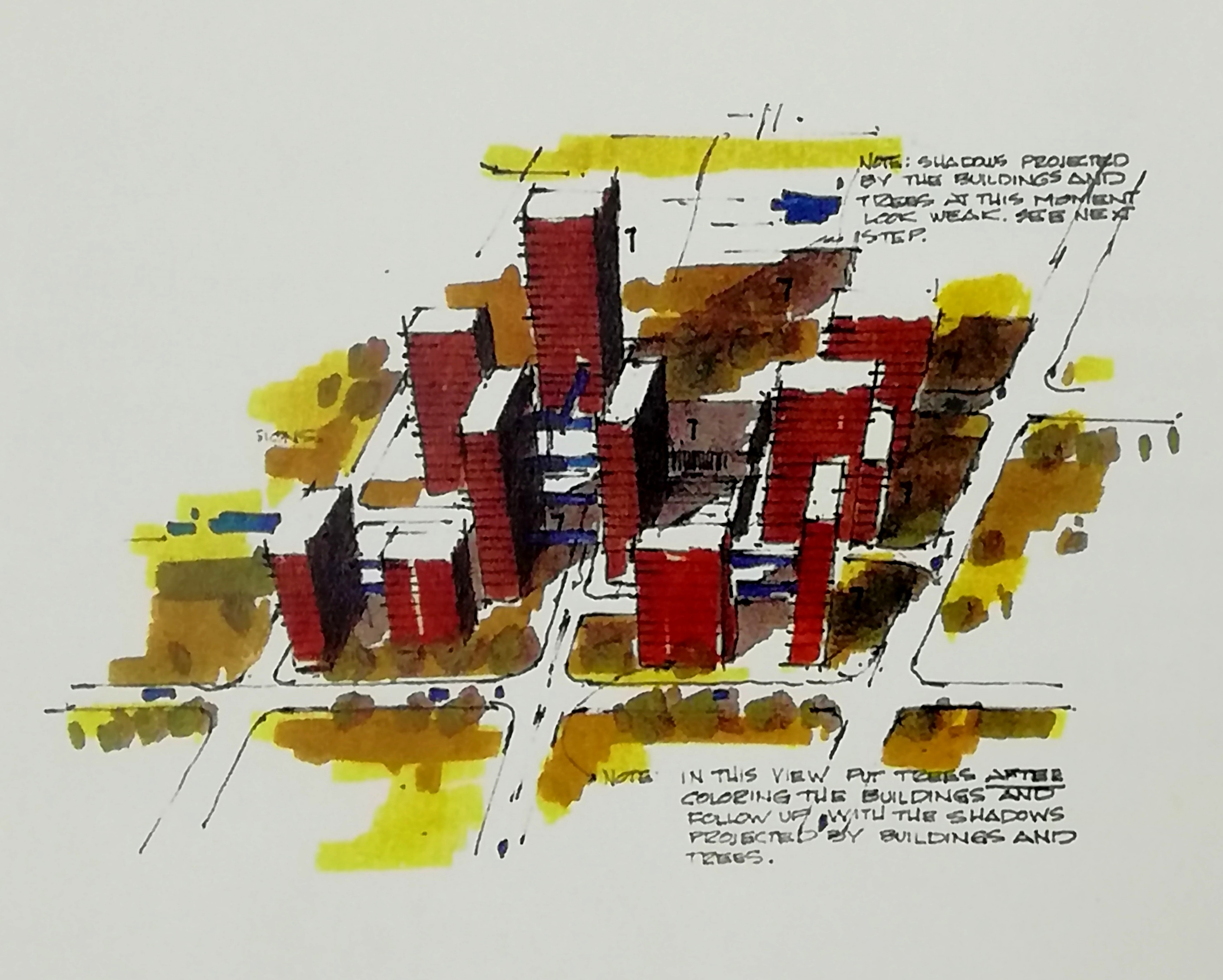

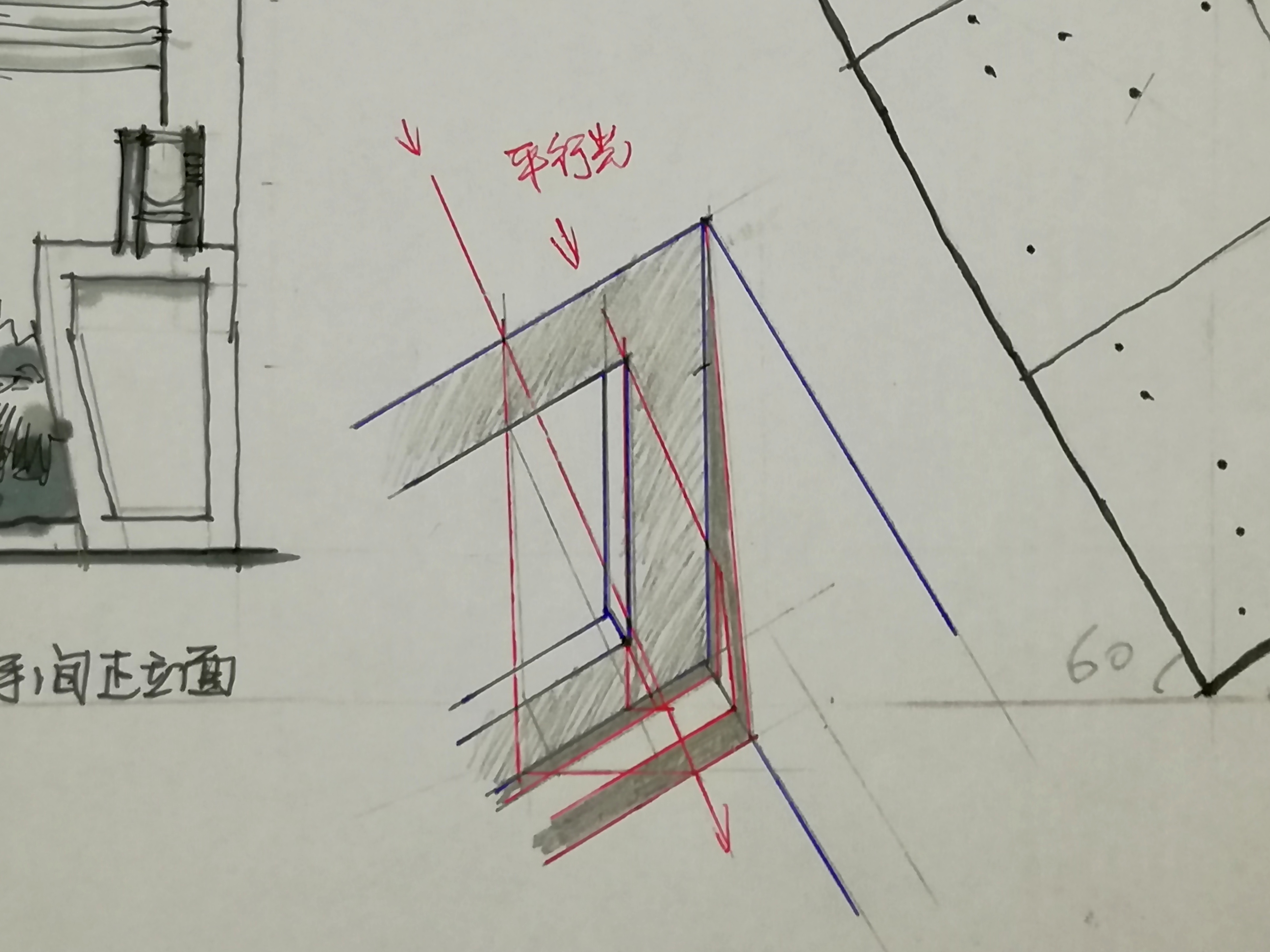

5、利用平行光线绘制阴影；

6、轴测图上色，表现质感。

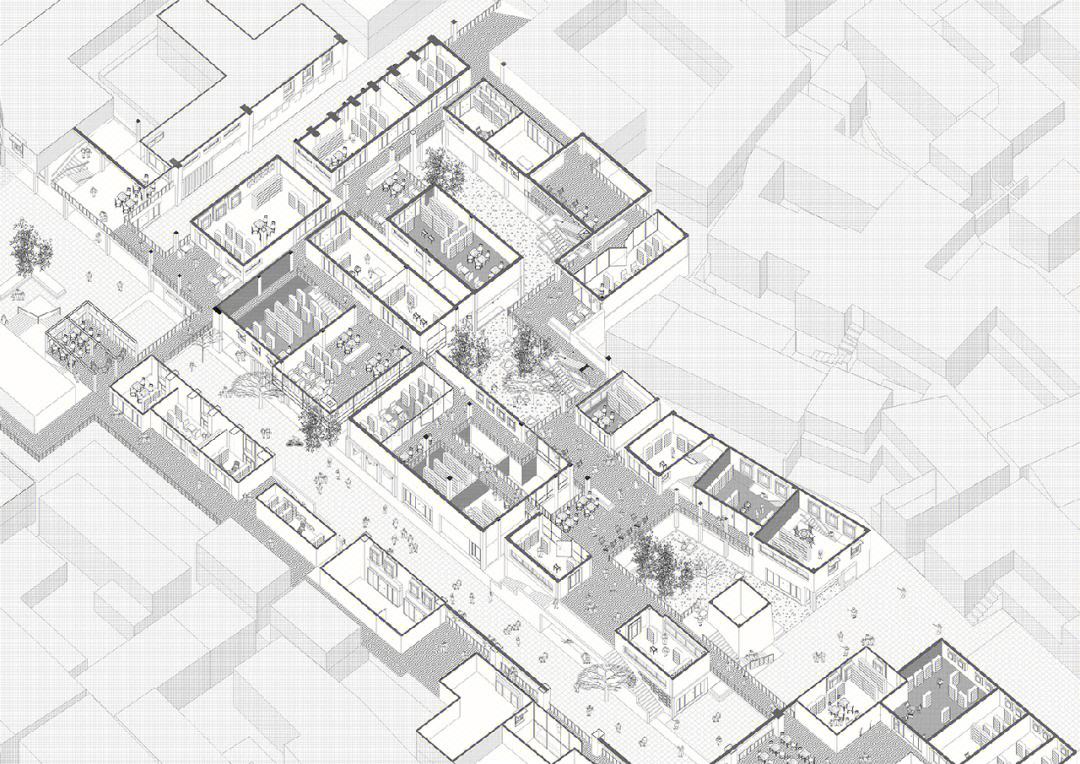

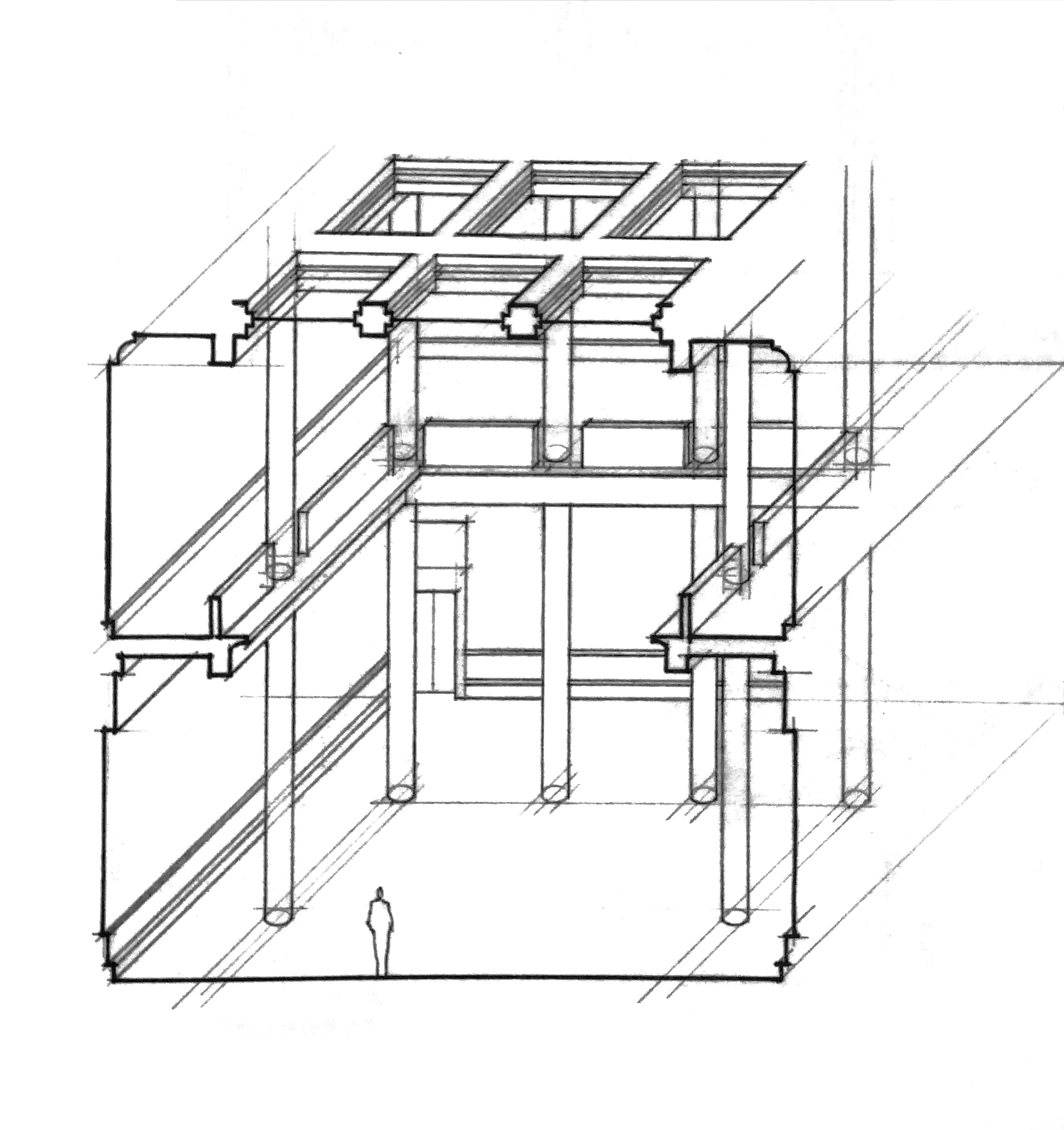

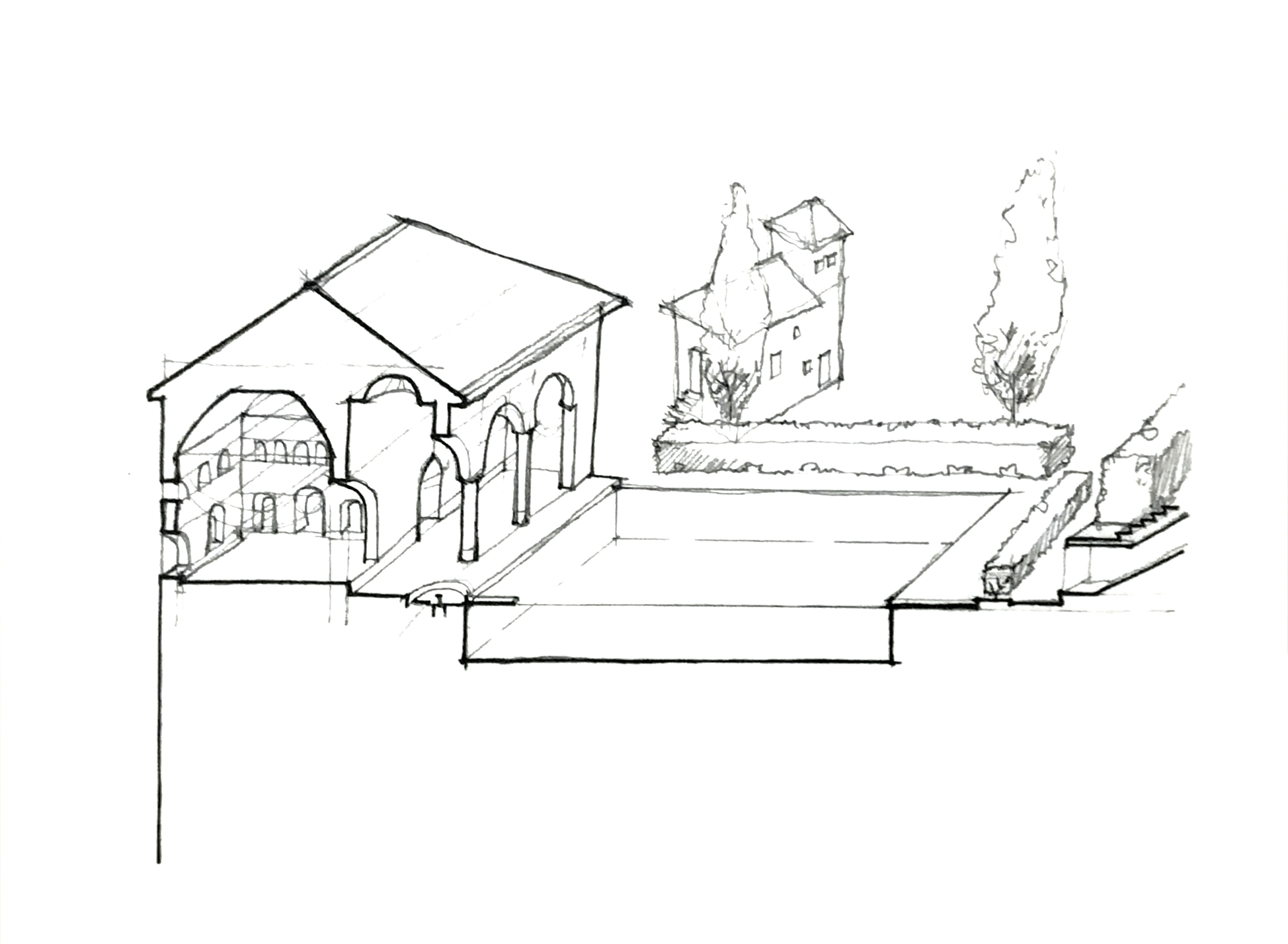

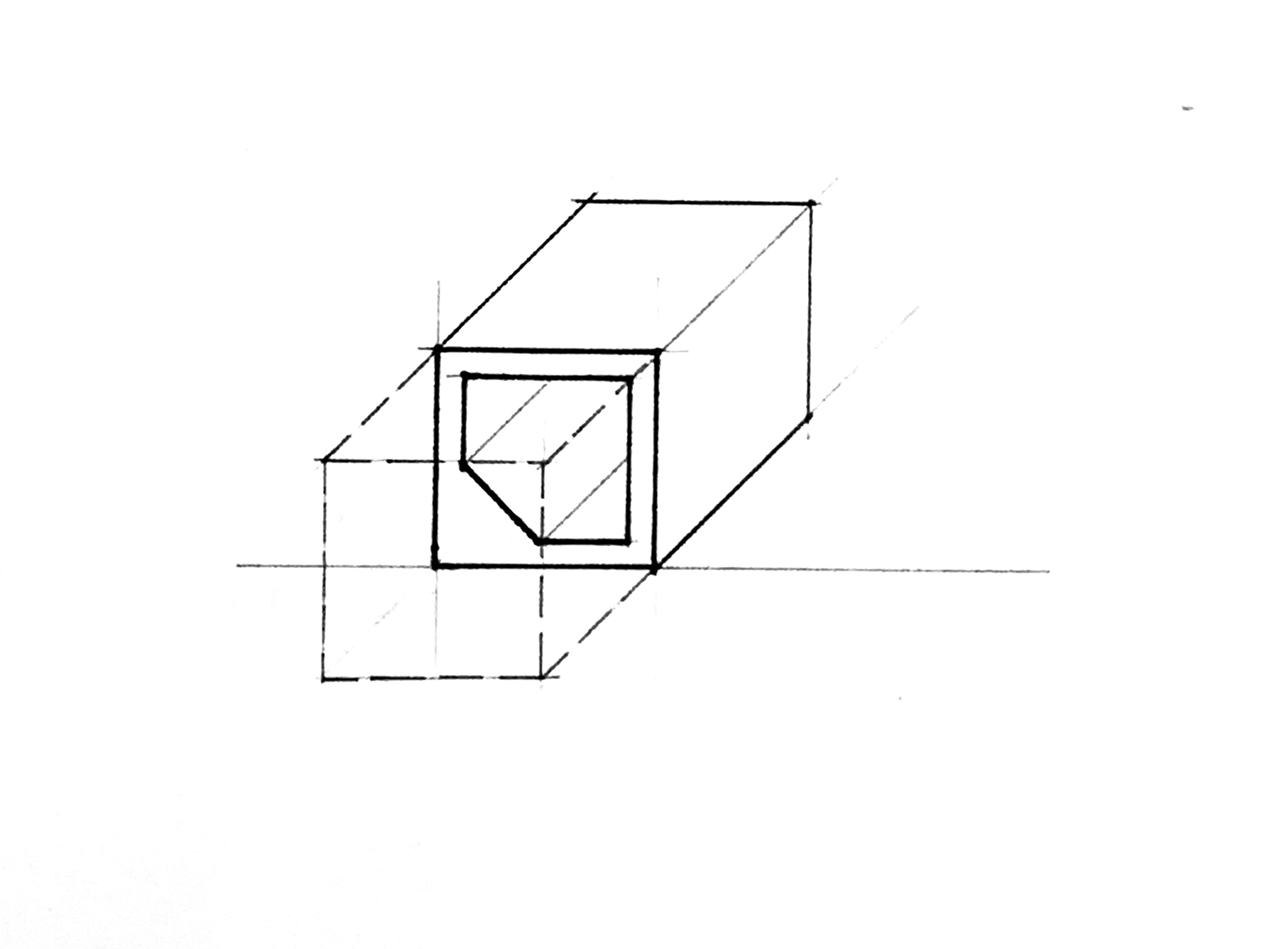

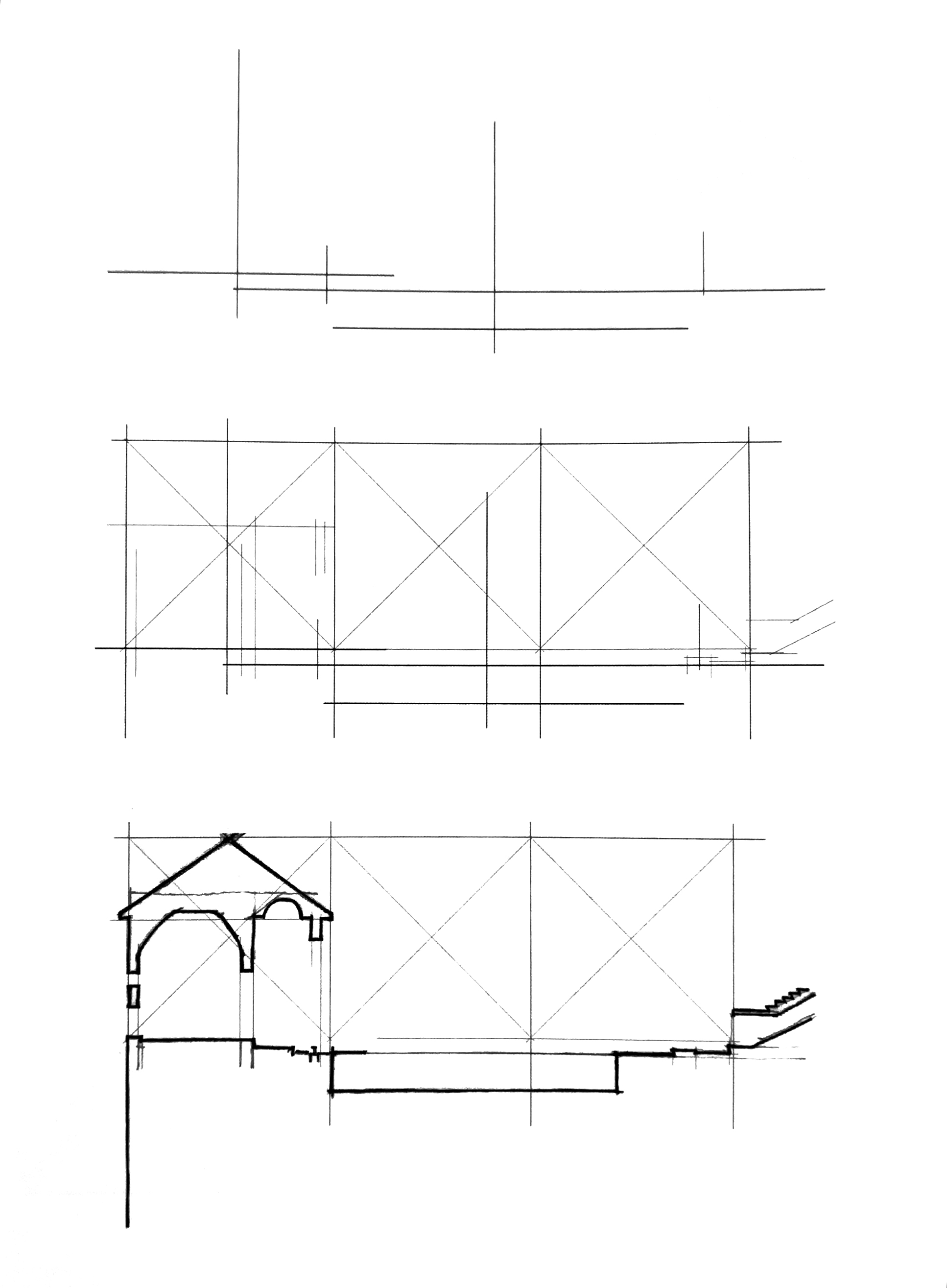

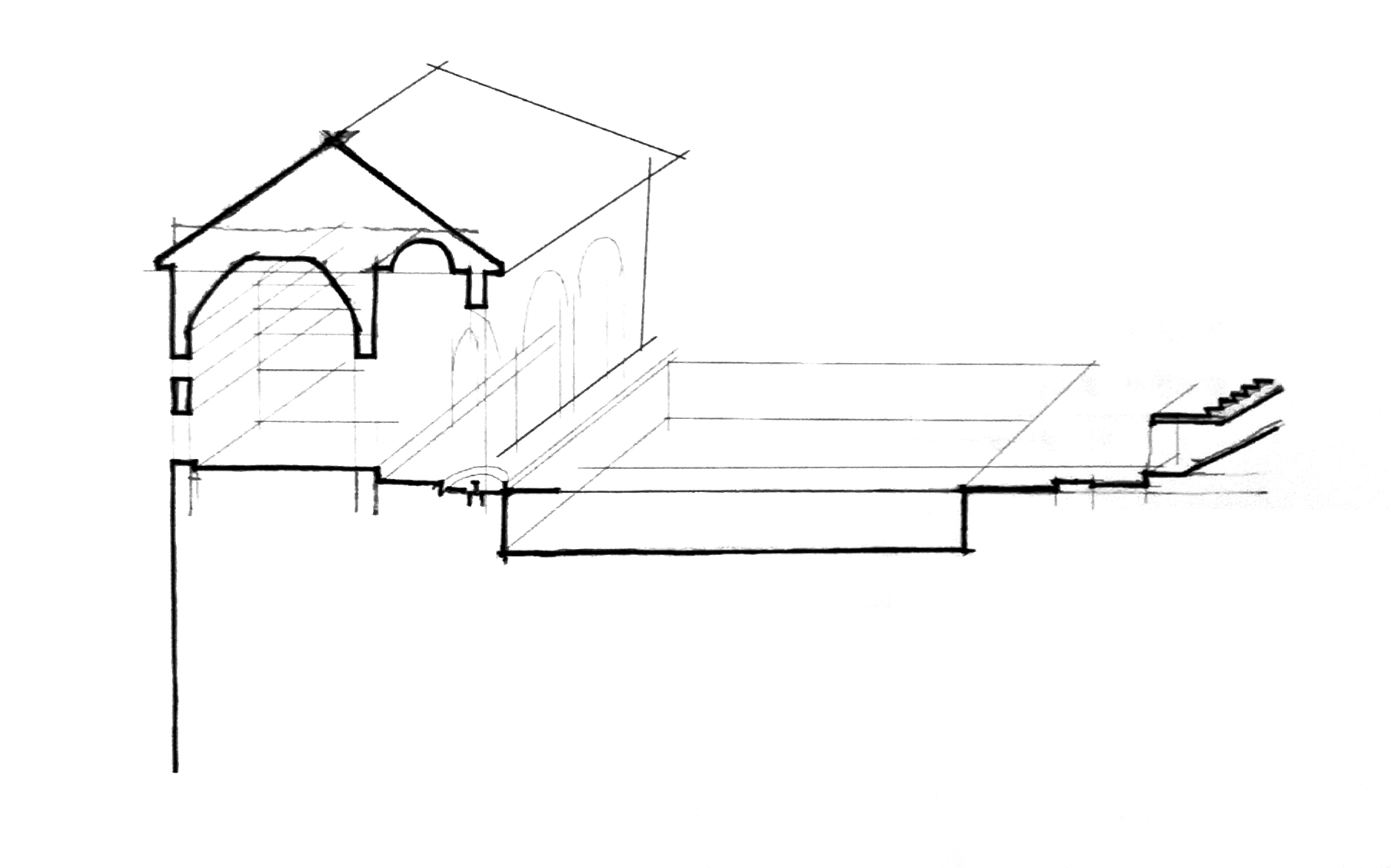

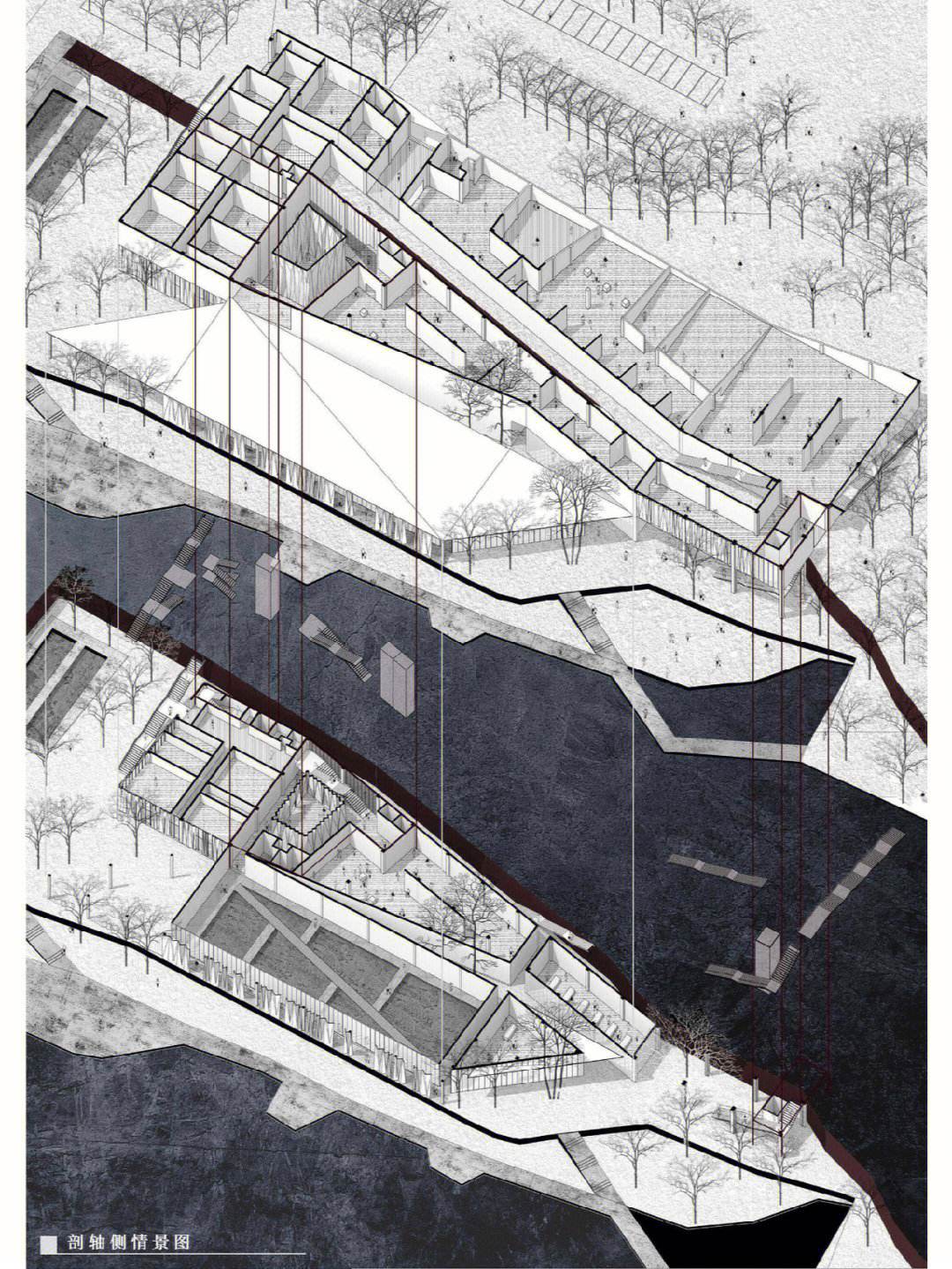

剖立面轴测图的绘制原理与鸟瞰轴测图的绘制方法也大概一样，先画出剖立面，再增加轴测深度。

课堂作业

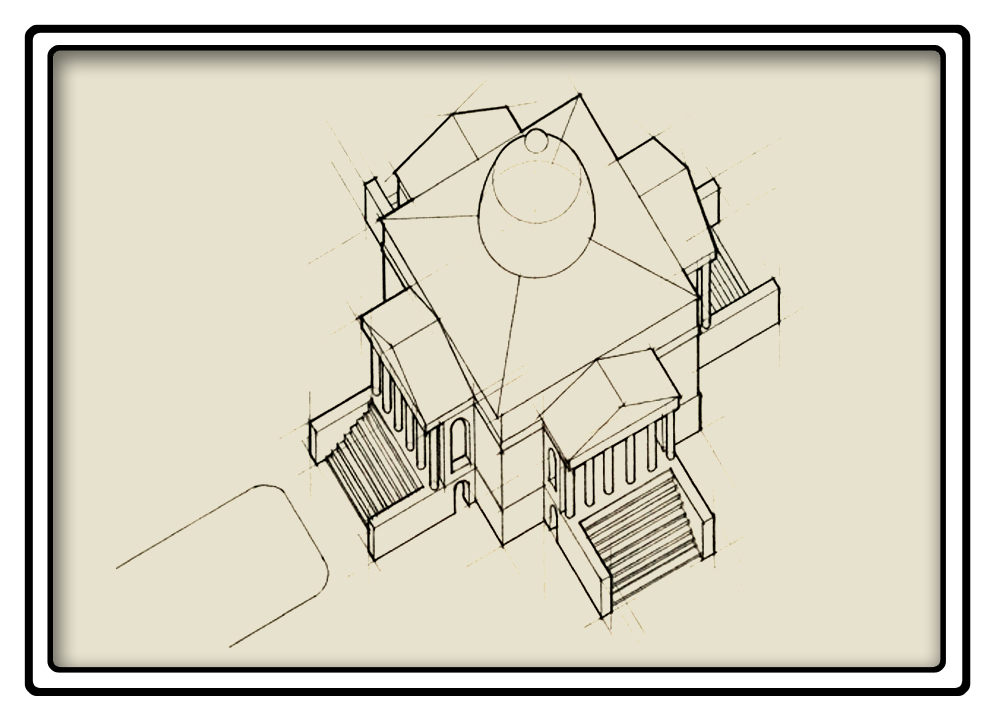

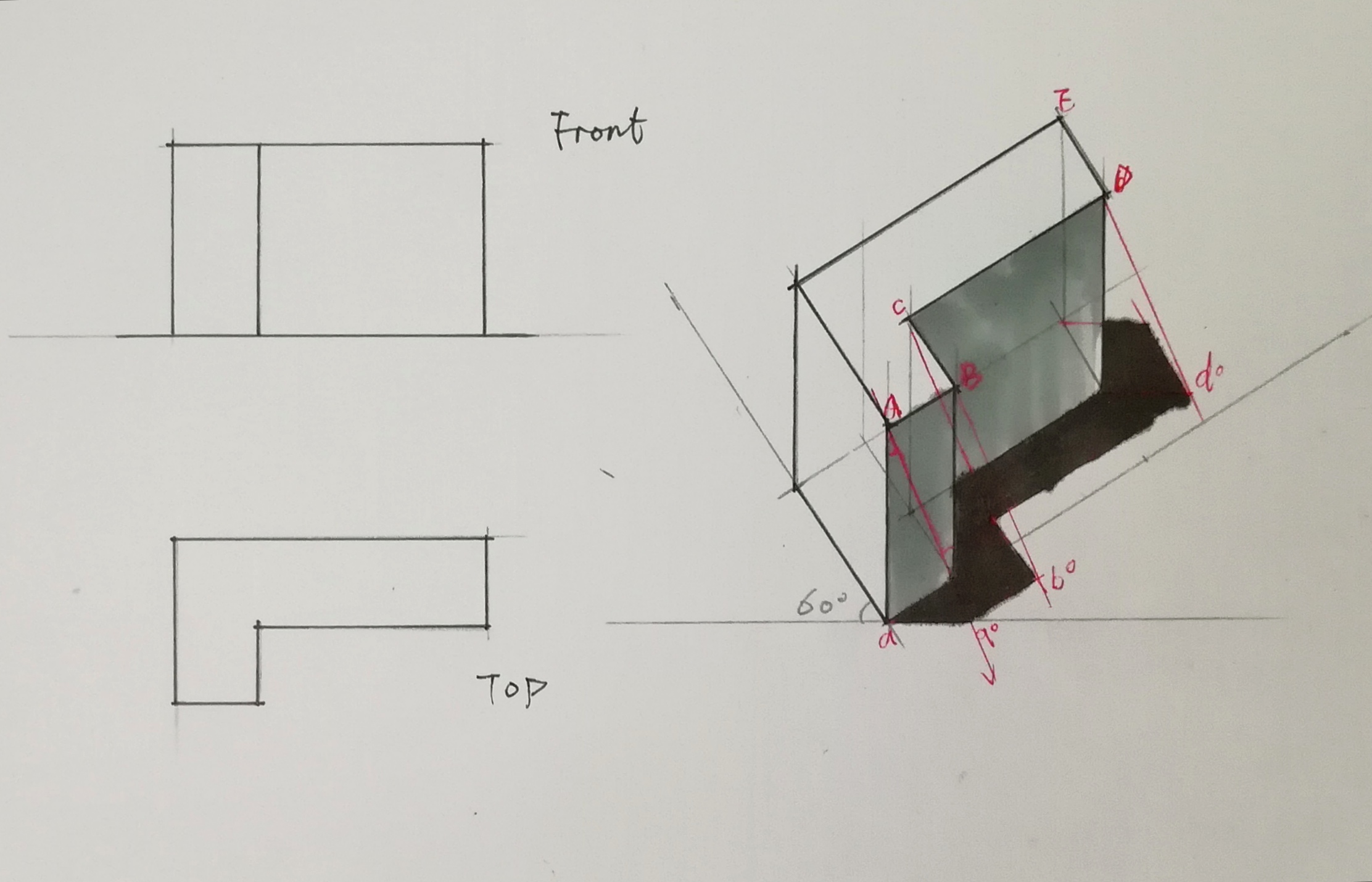

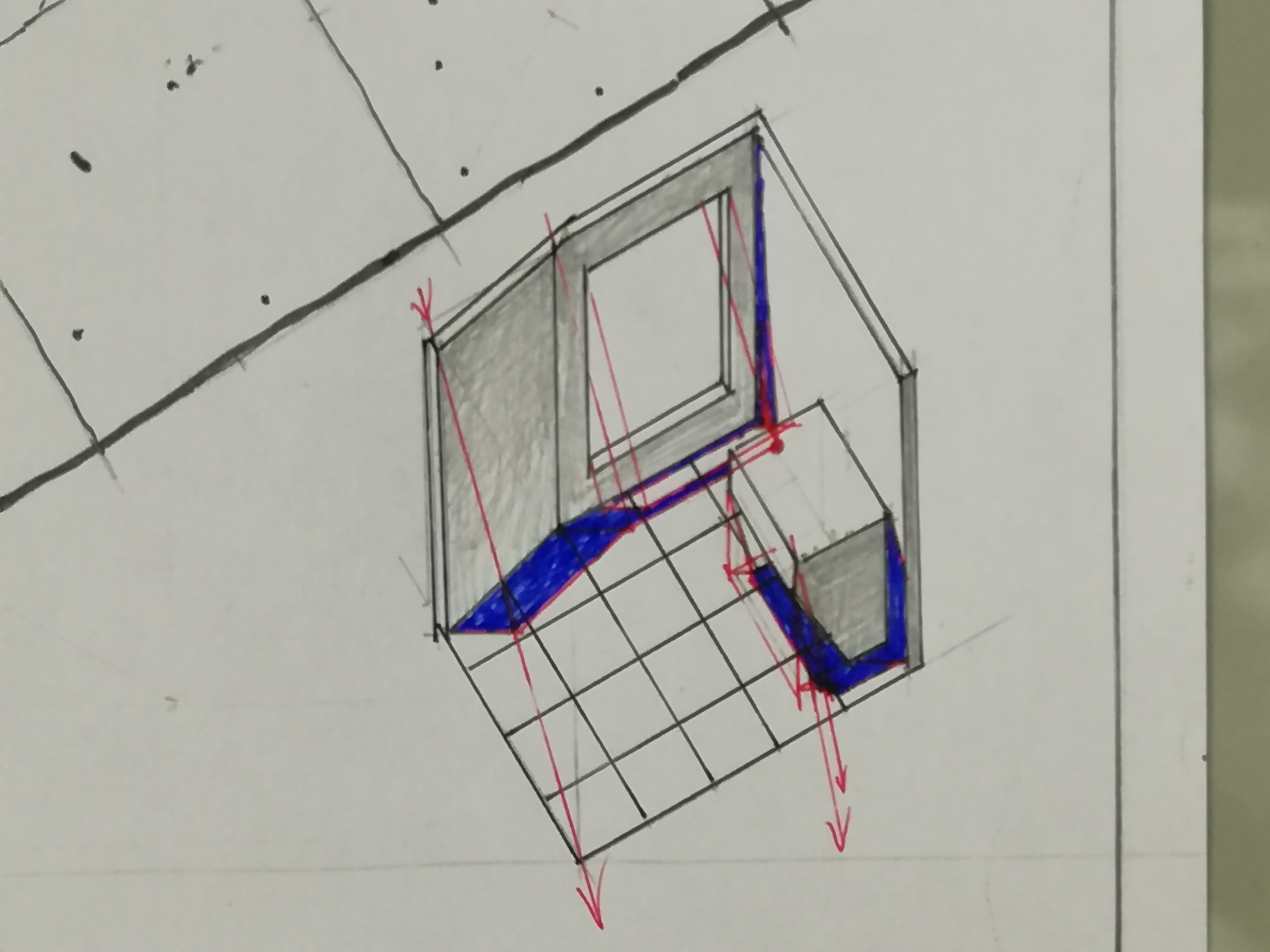

单体的轴测阴影画法

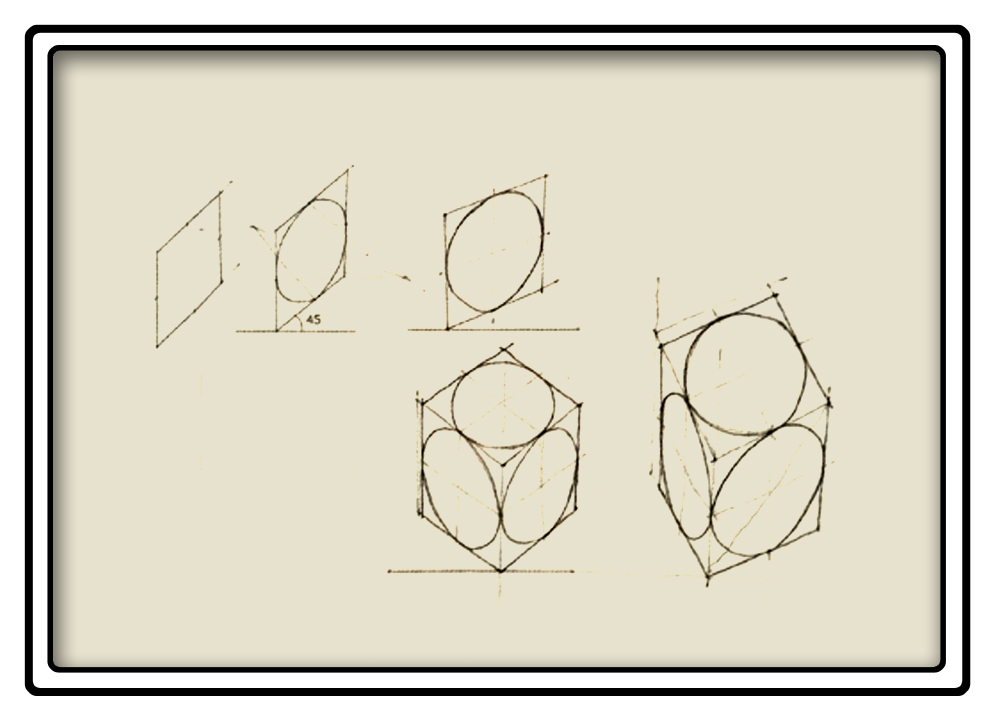

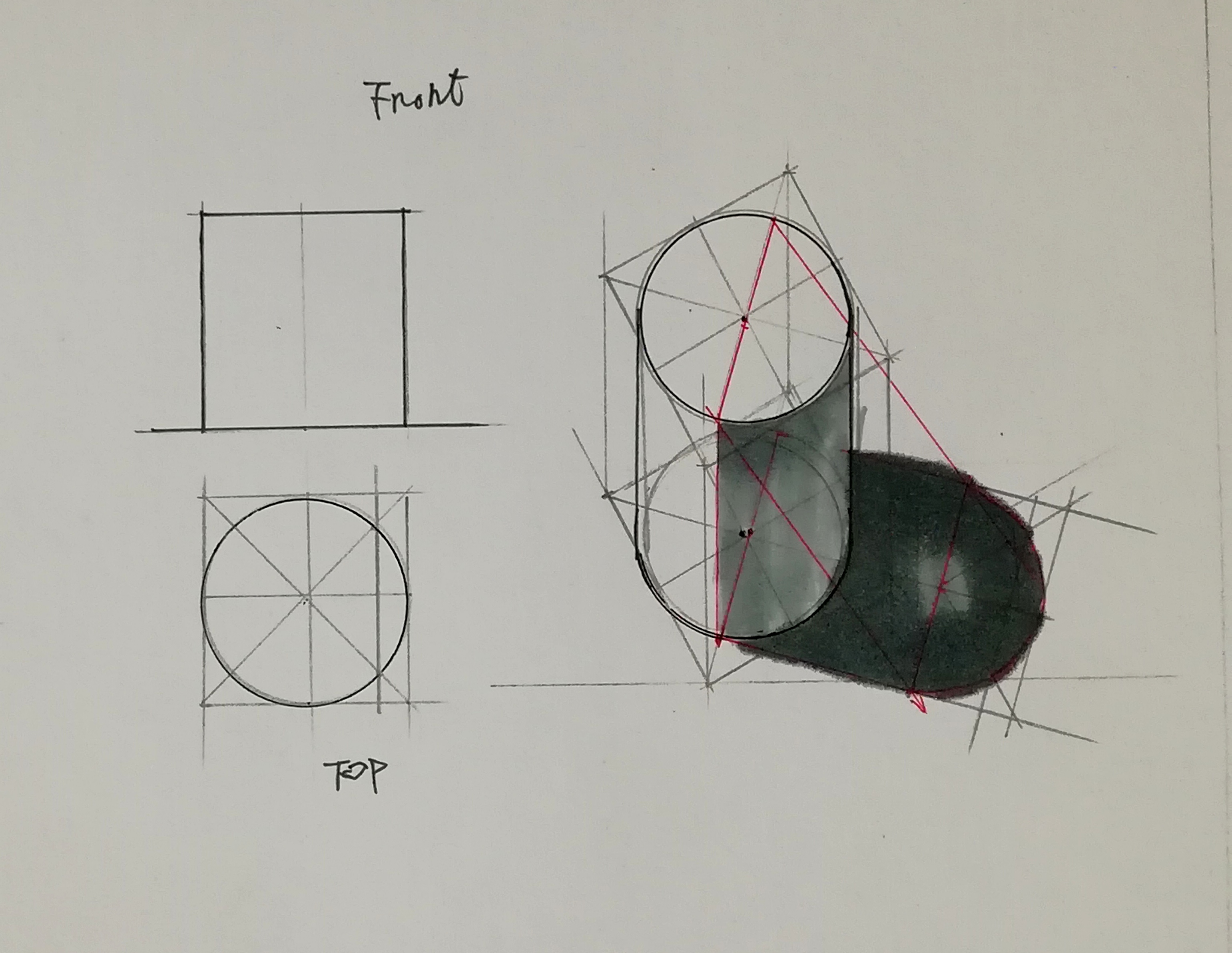

圆柱的轴测阴影画法

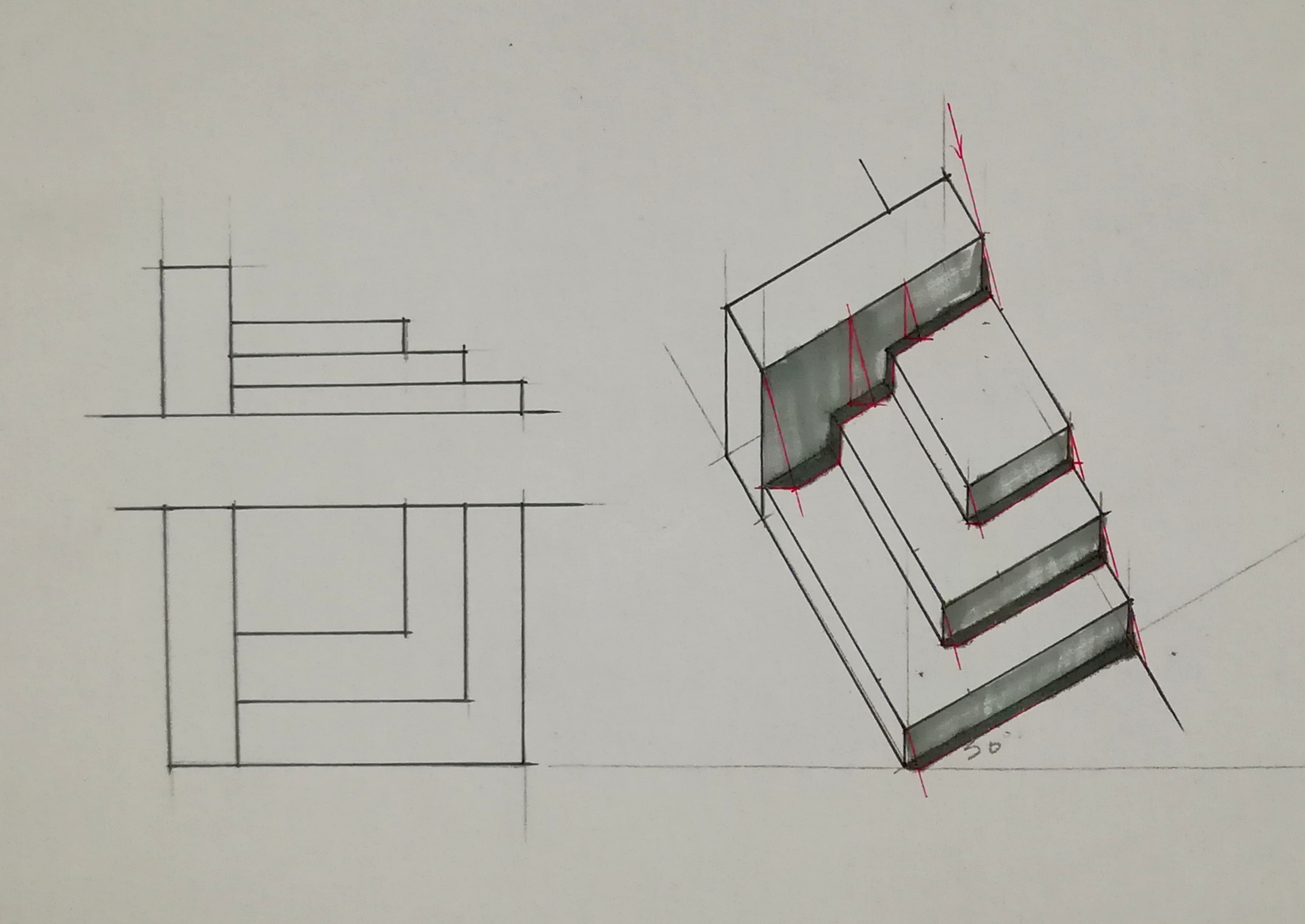

台阶的轴测阴影画法

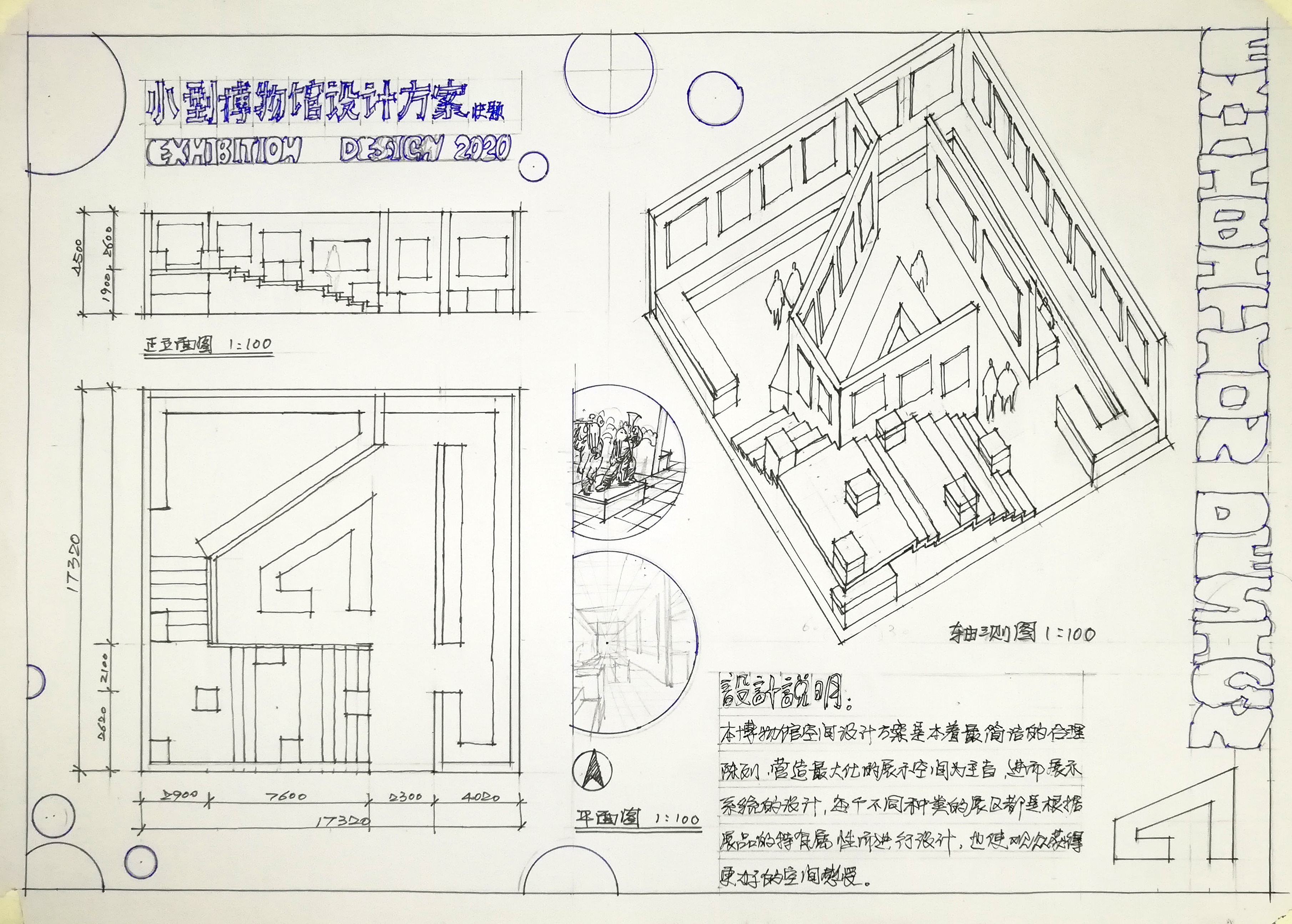

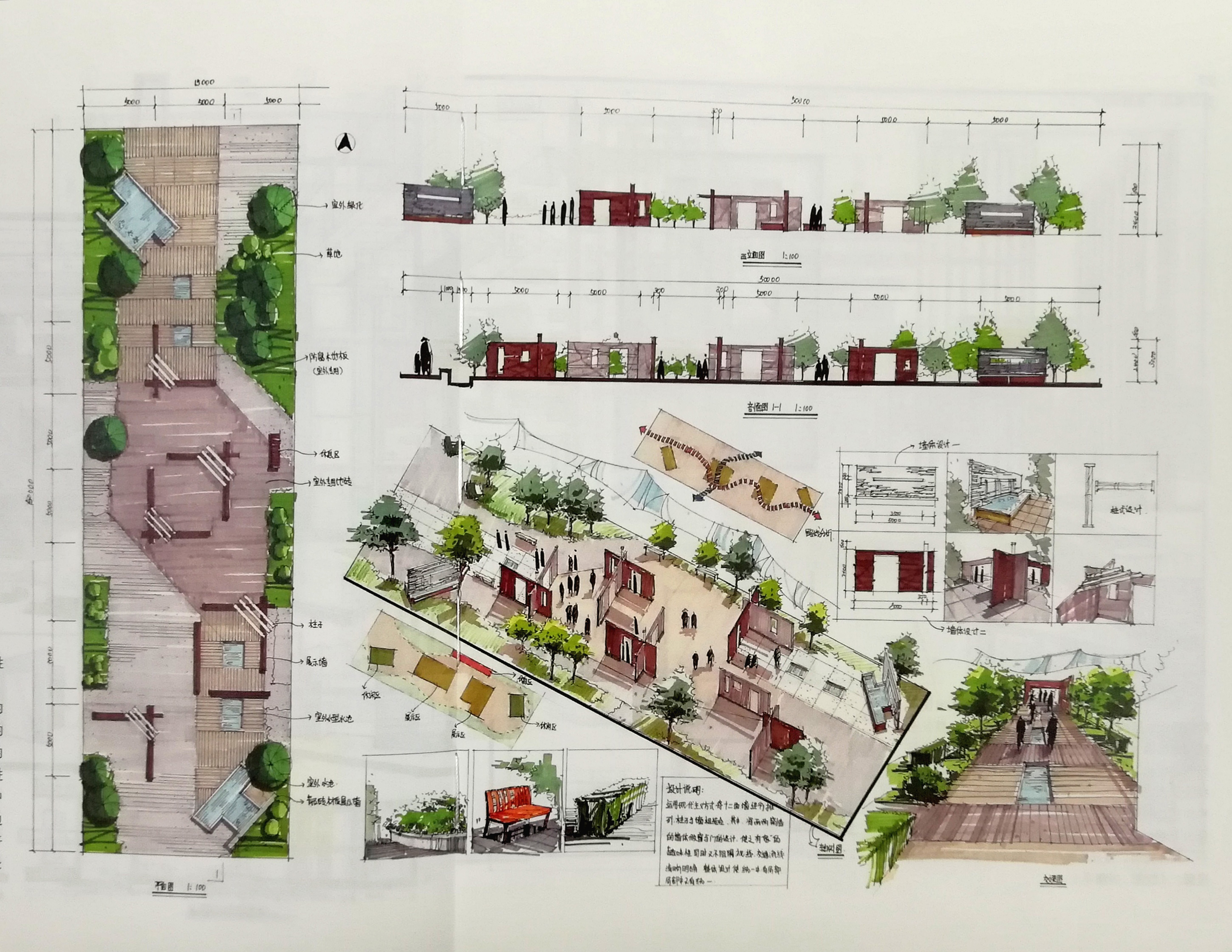

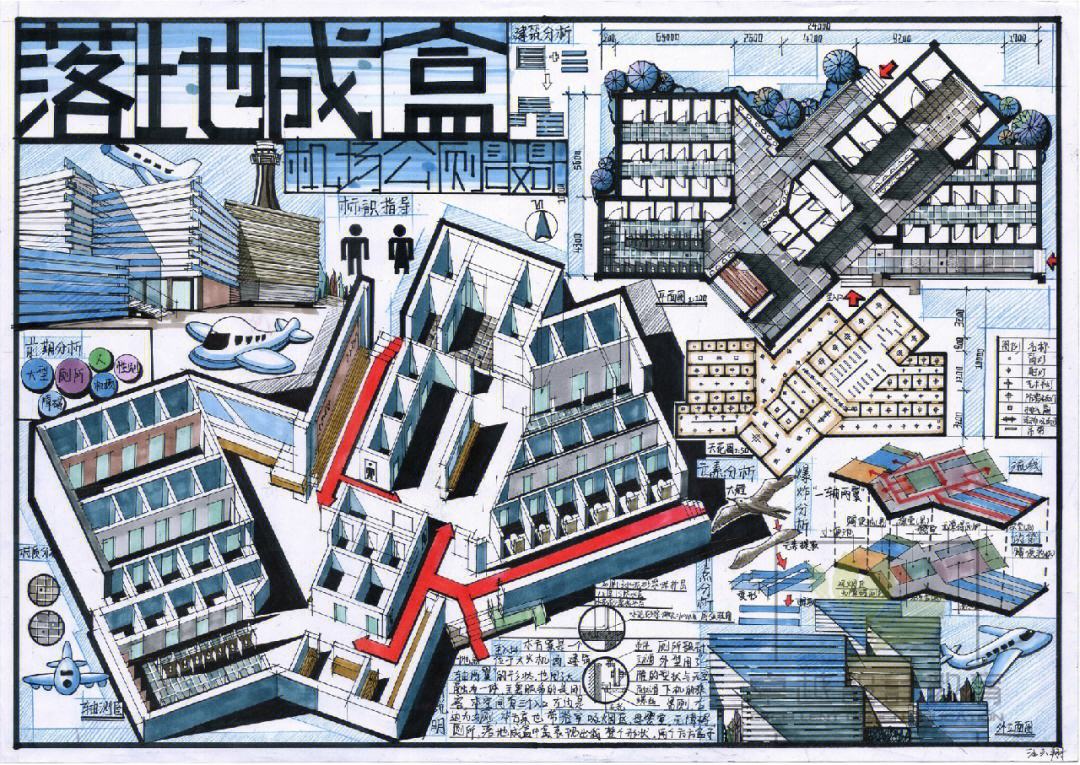

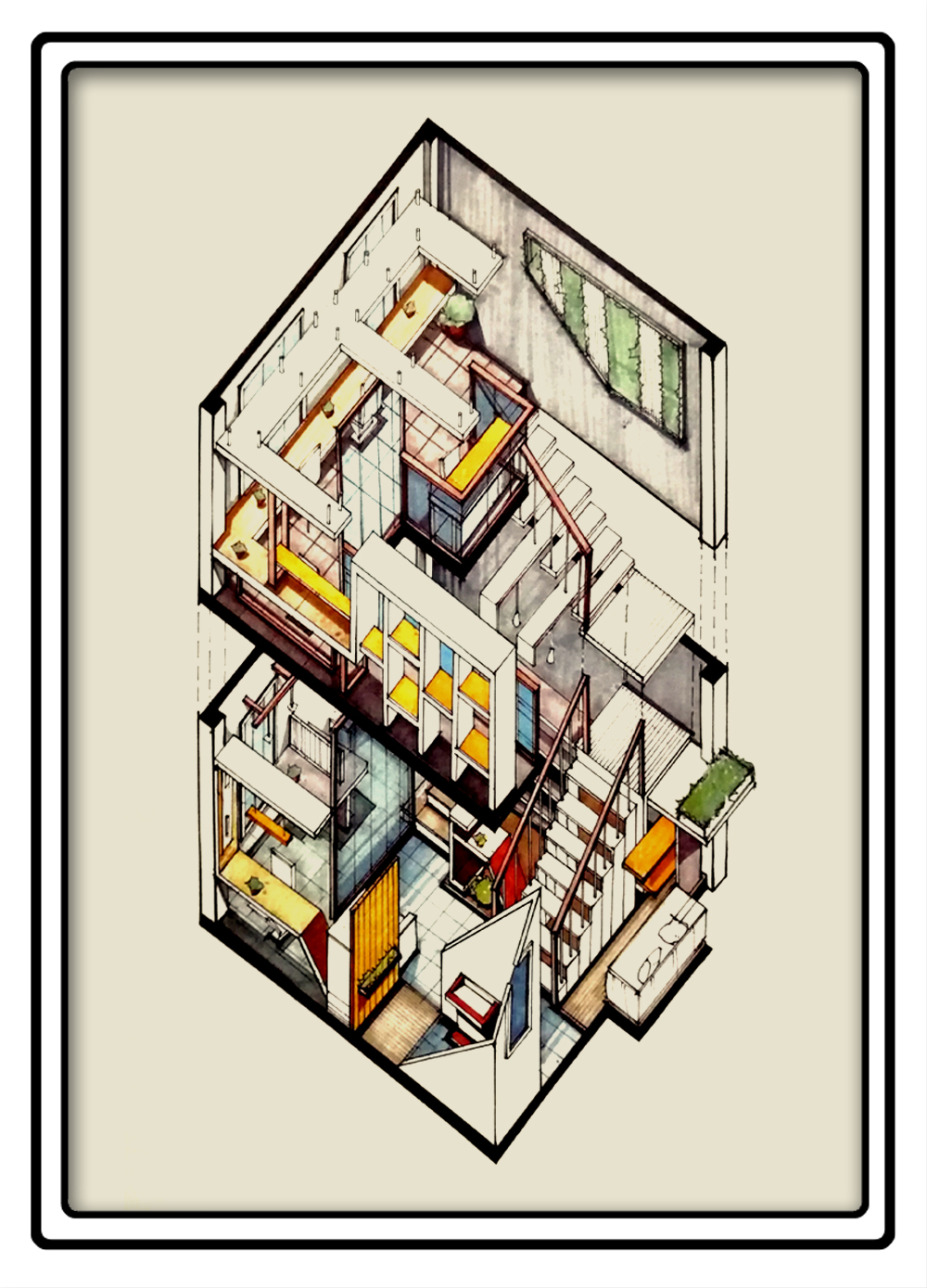

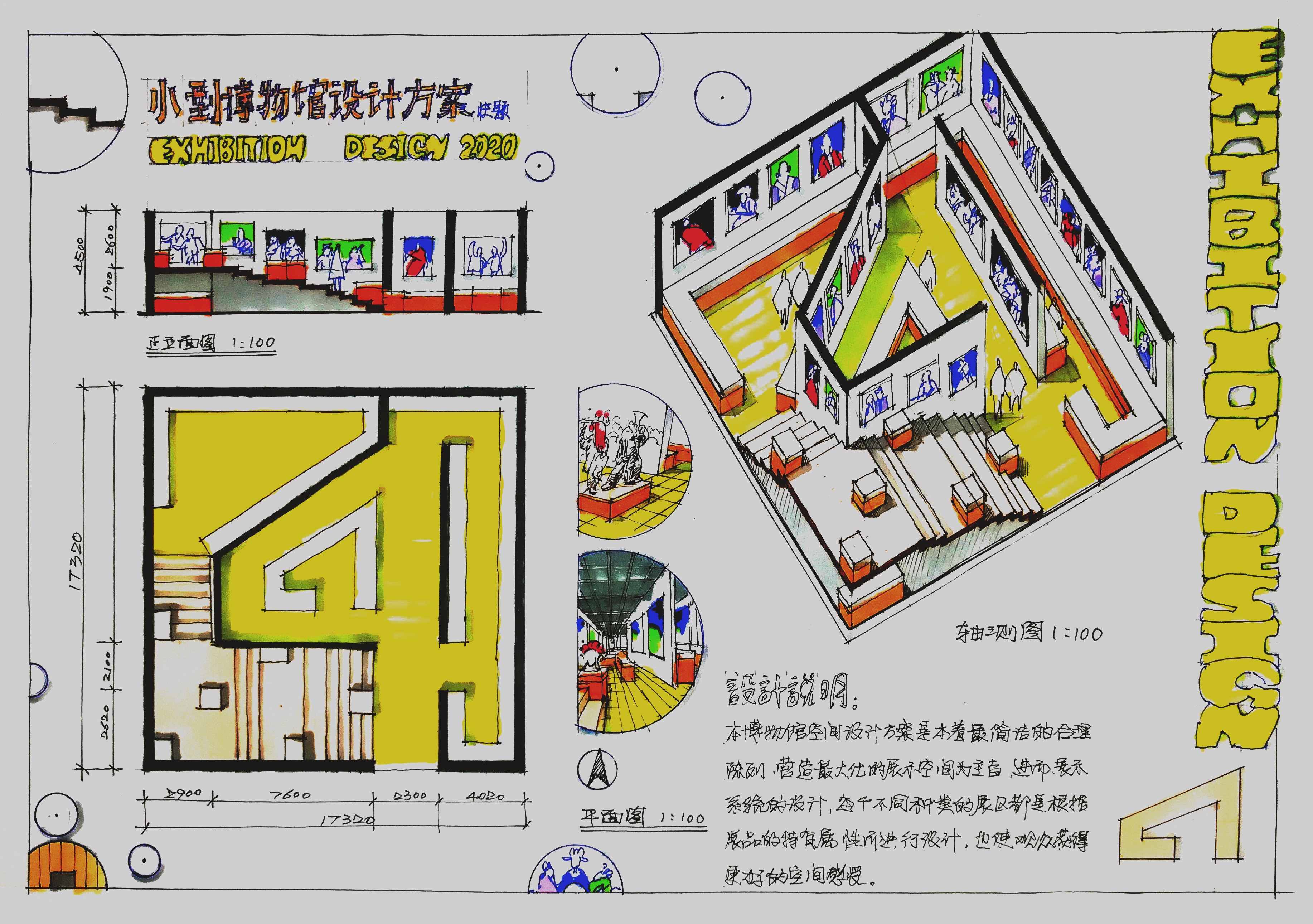

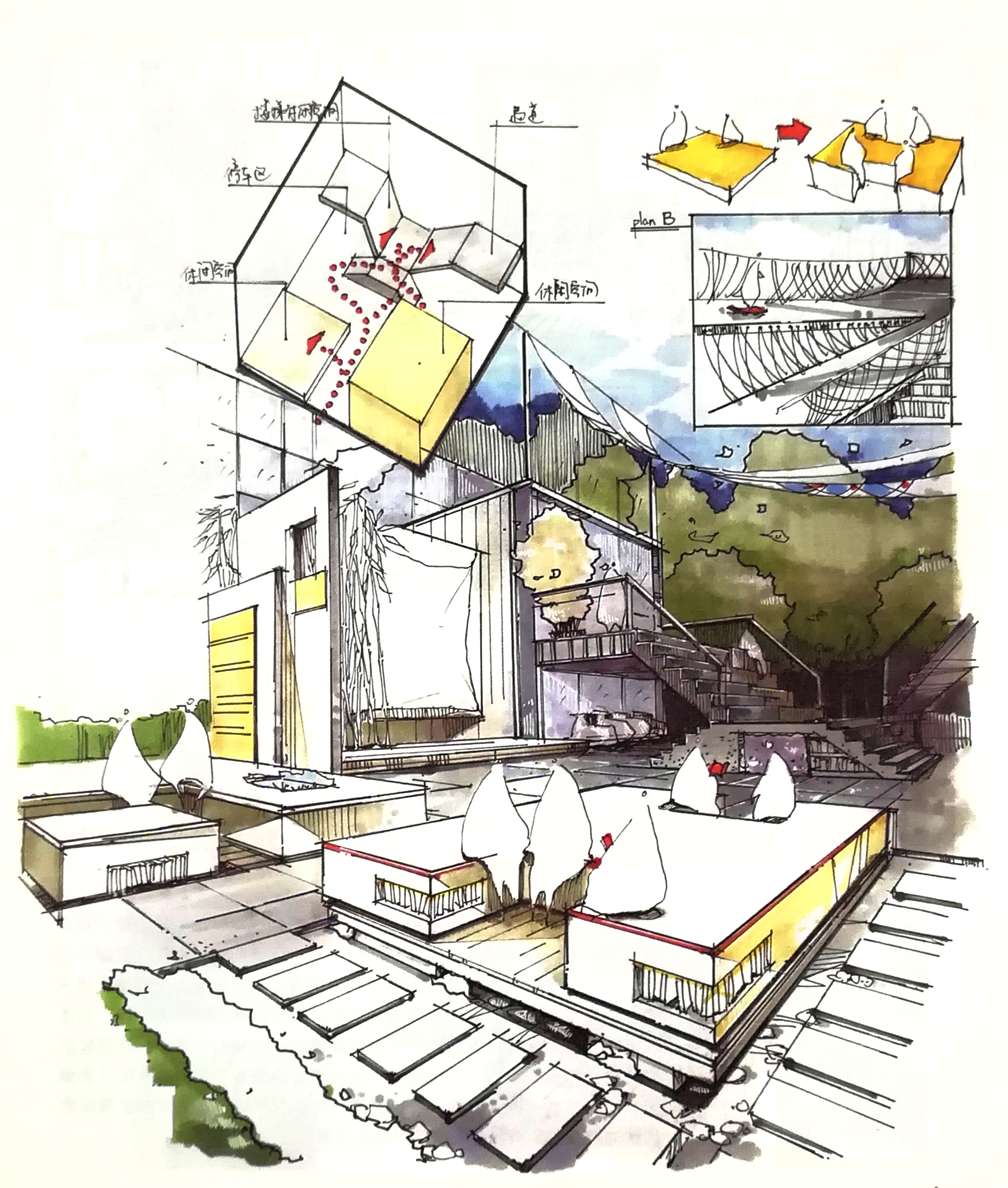

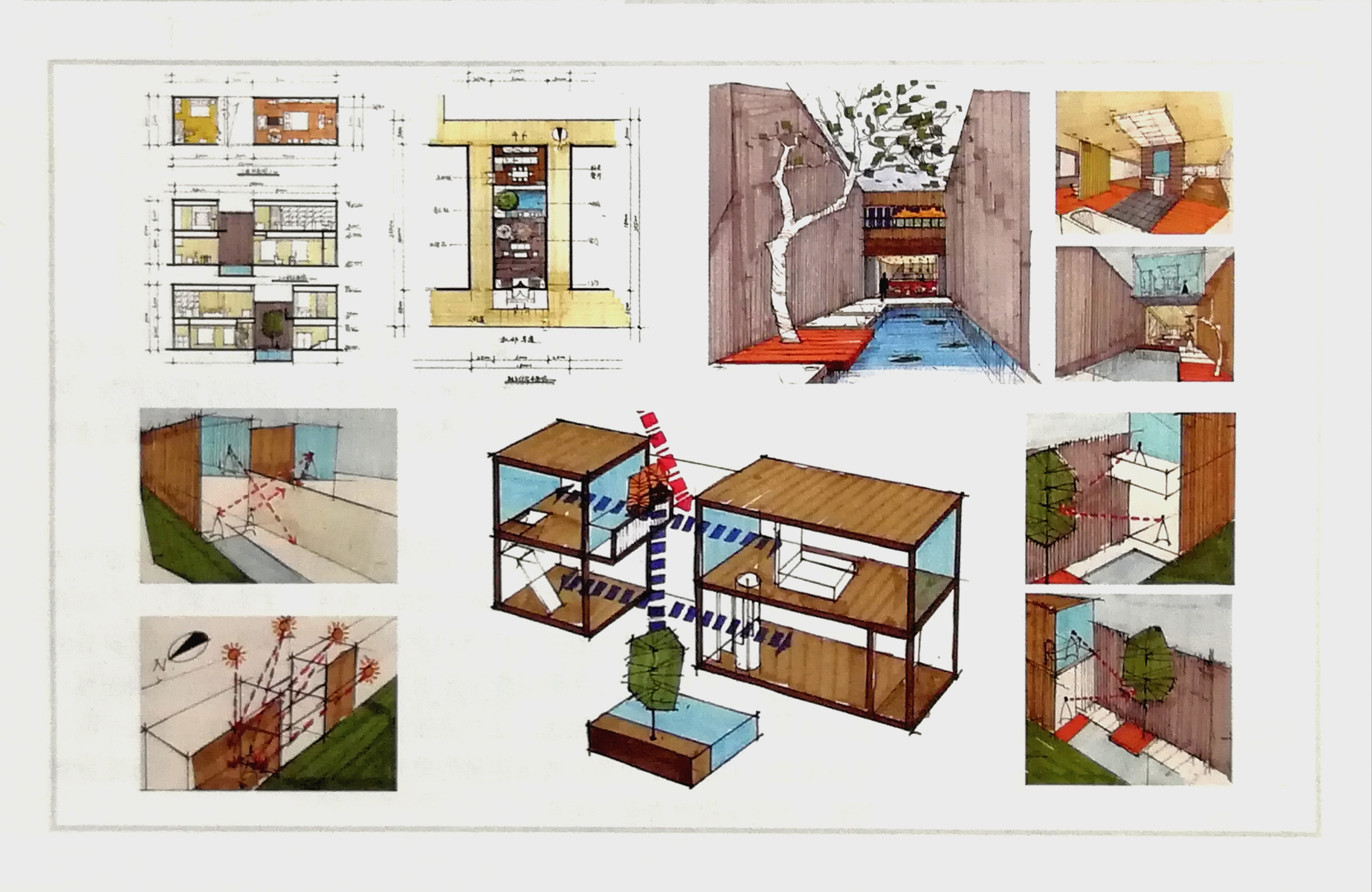

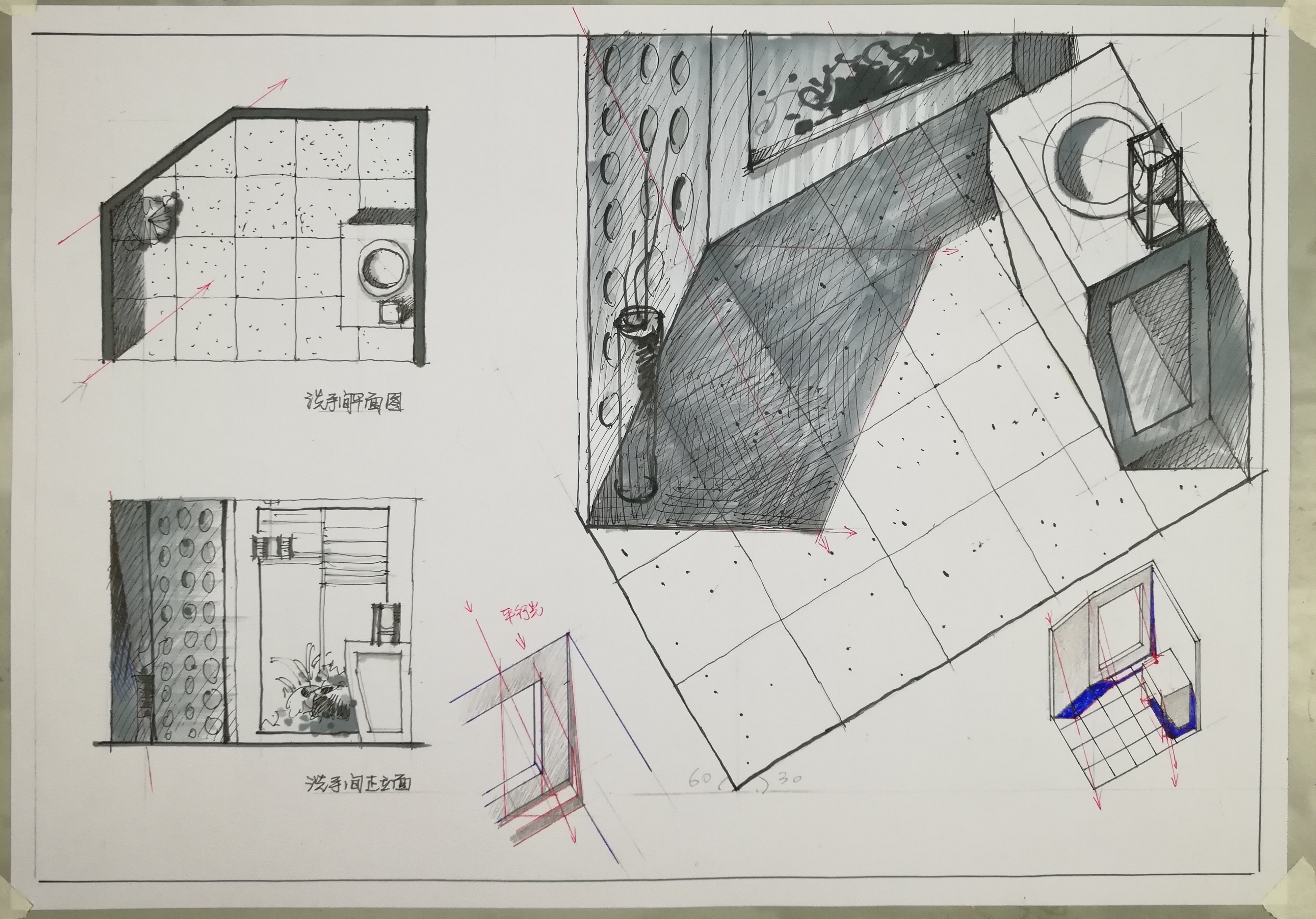

轴测图在快题设计中的运用，示范作图：

课程作业

作业内容:

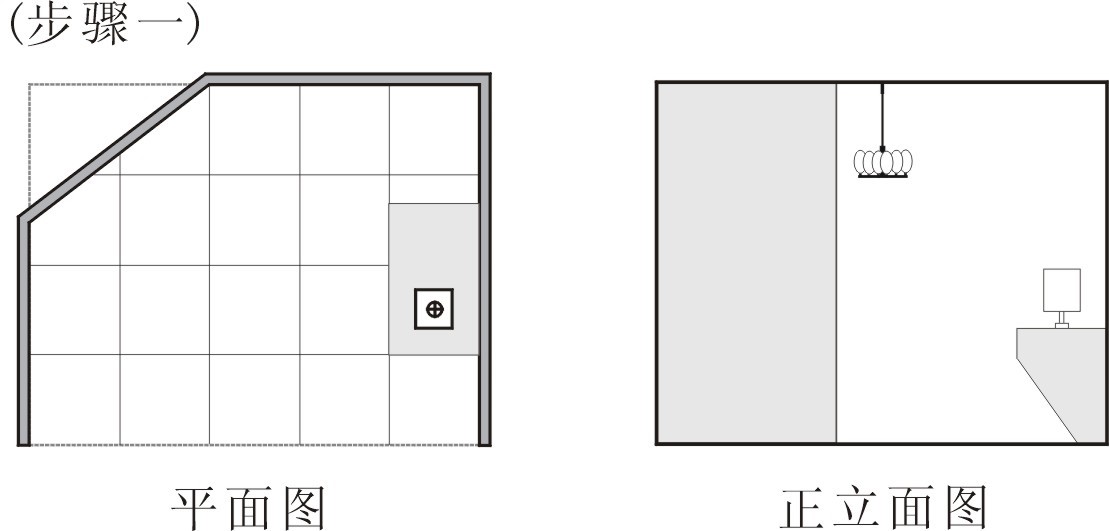

根据所提供的室内平面图、立面图，绘制一幅轴测效果图。要求画在A4绘图纸上，拍相片上交到作业库中。

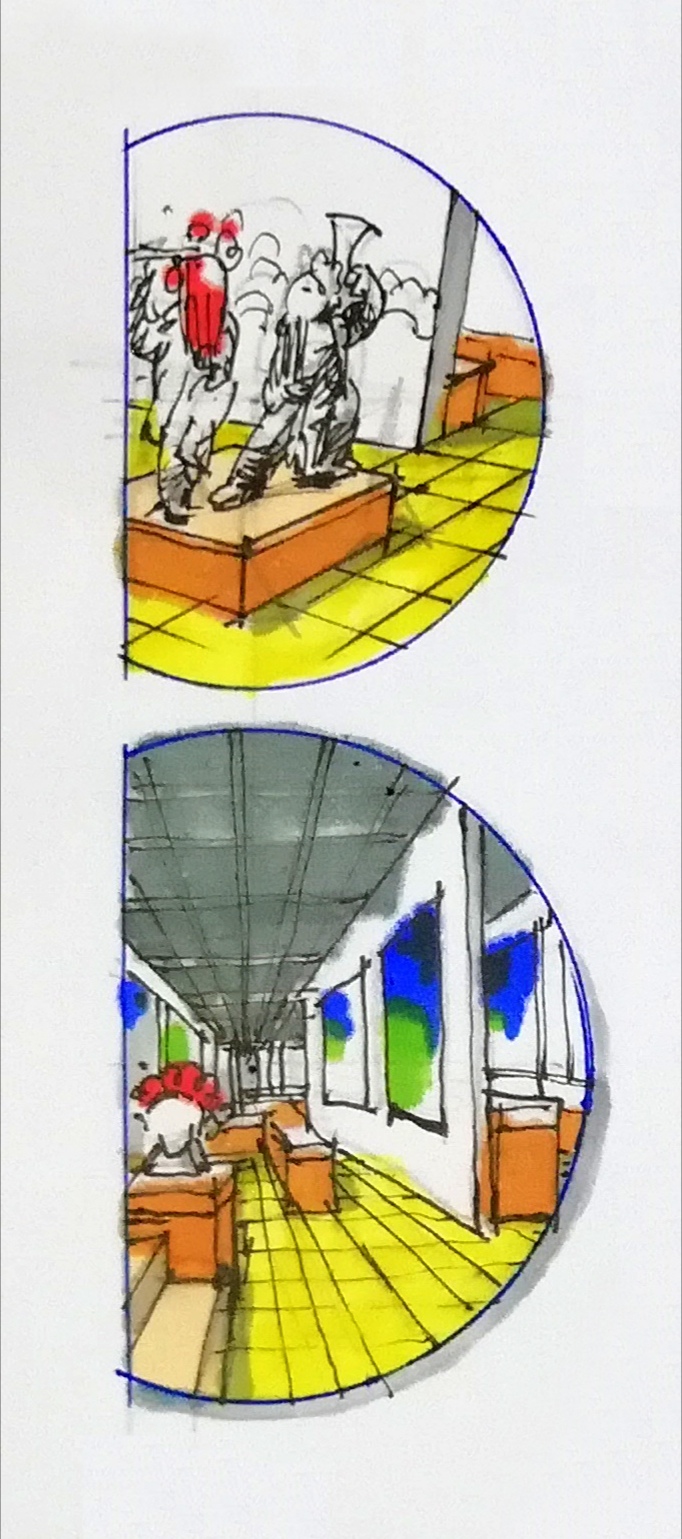

一点透视效果图，供大家参考。

课程作业的图片要求

图片必须拍正，表面不能有阴影，要拍的清析，调好对比度，才可以上交。
