2.1正投影图及阴影的绘图原理

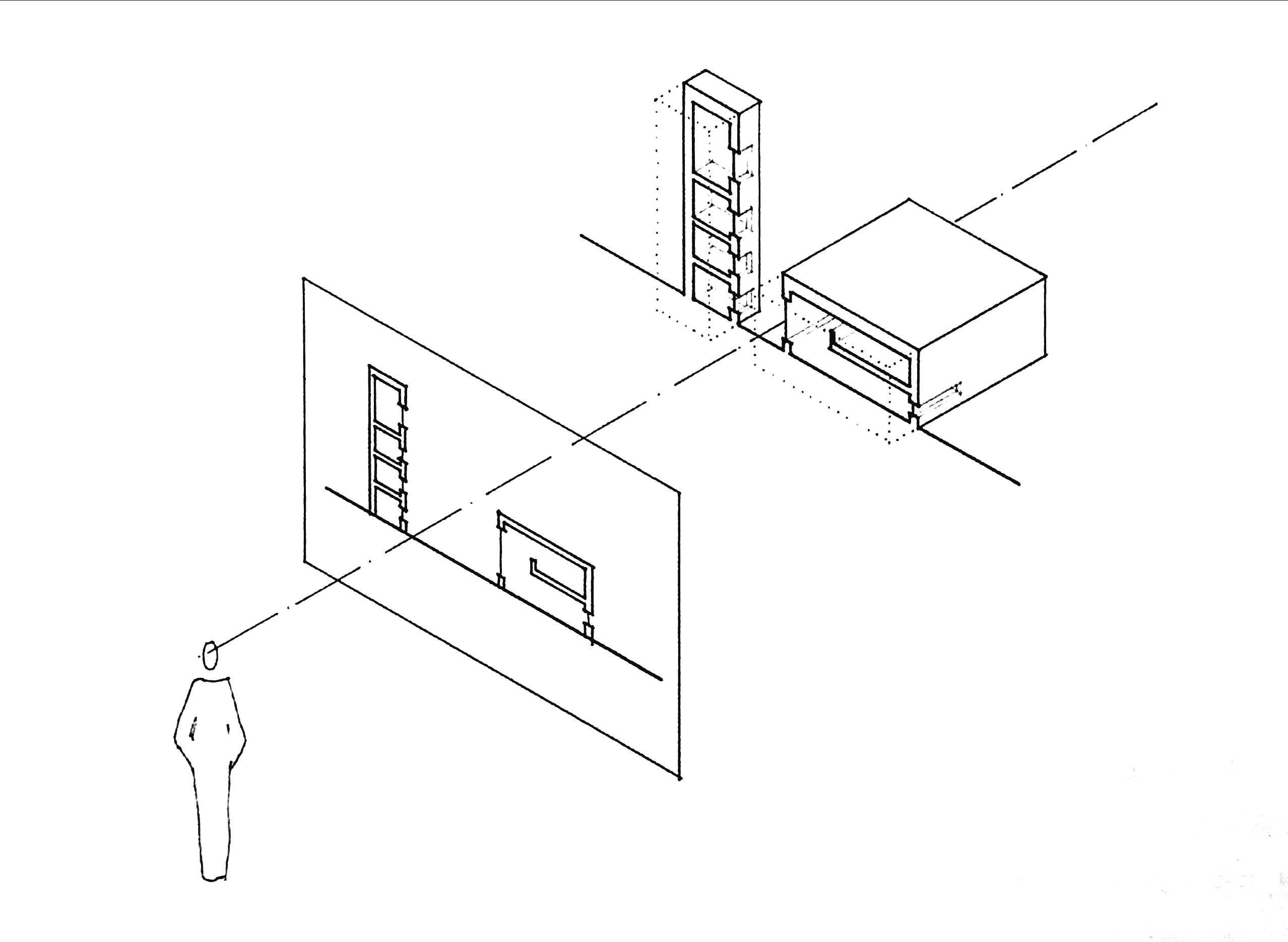

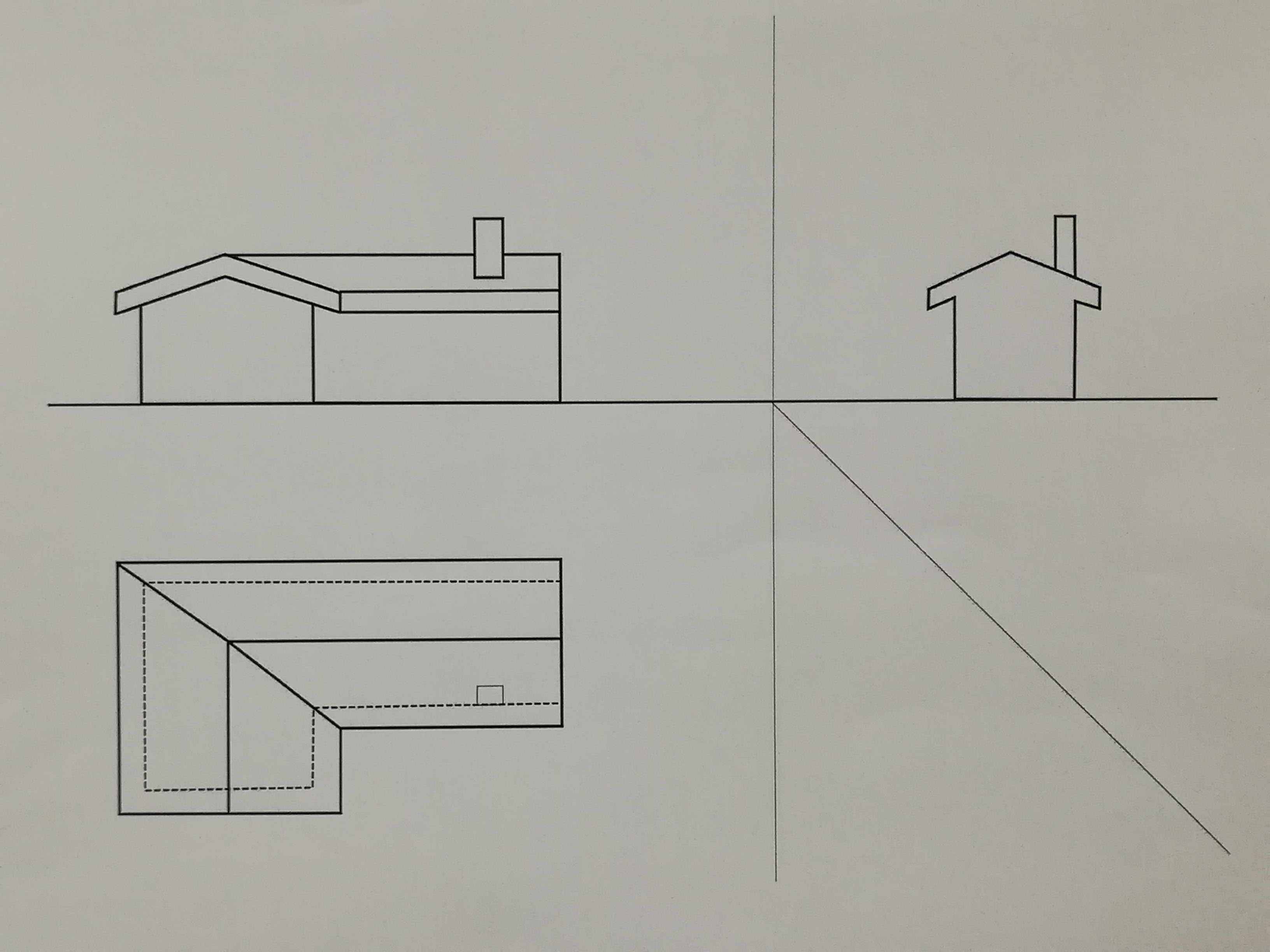

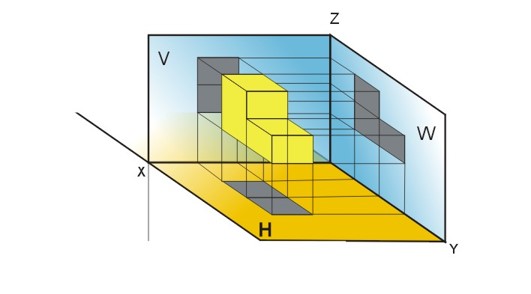

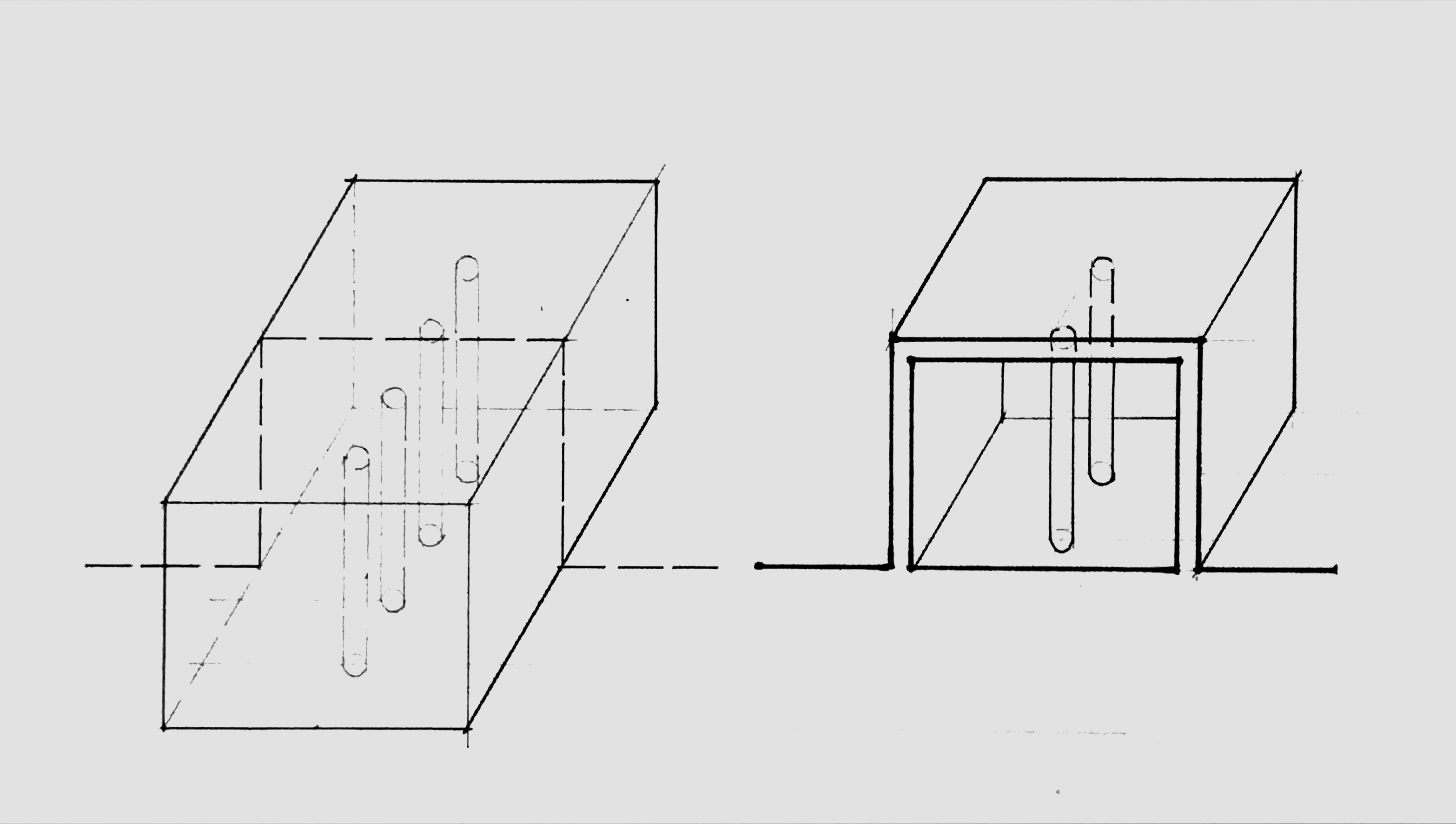

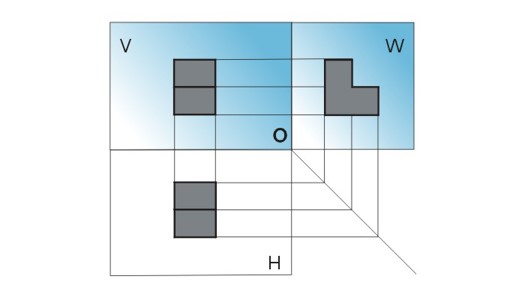

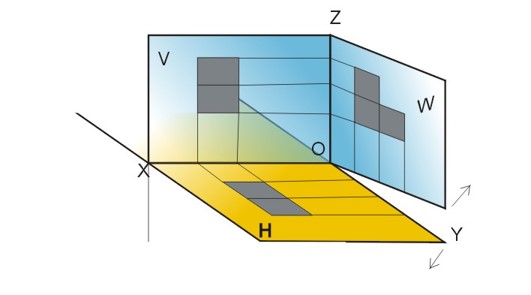

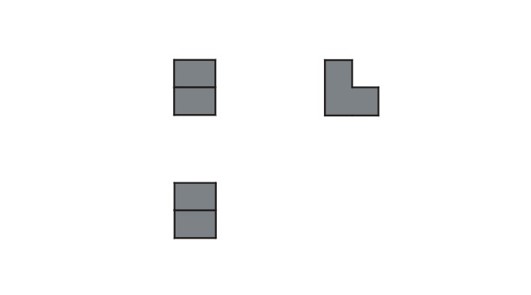

正投影图是以二维方式在平面绘图纸上描述一个物体、空间或一个建筑的多个视图。

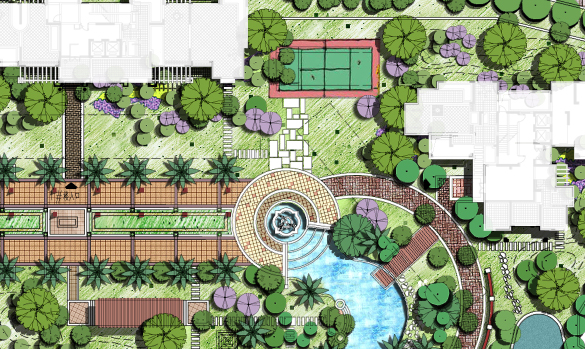

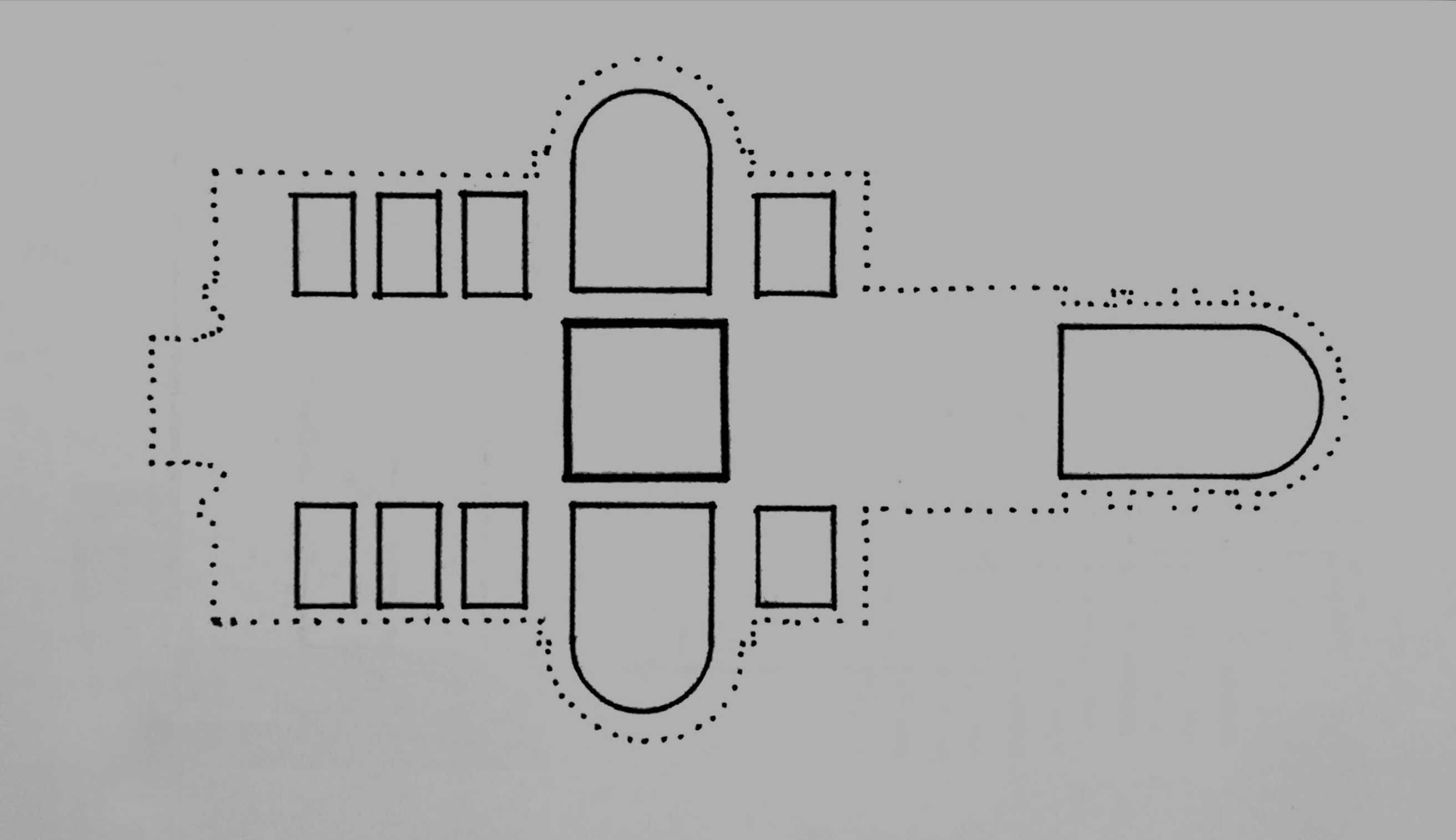

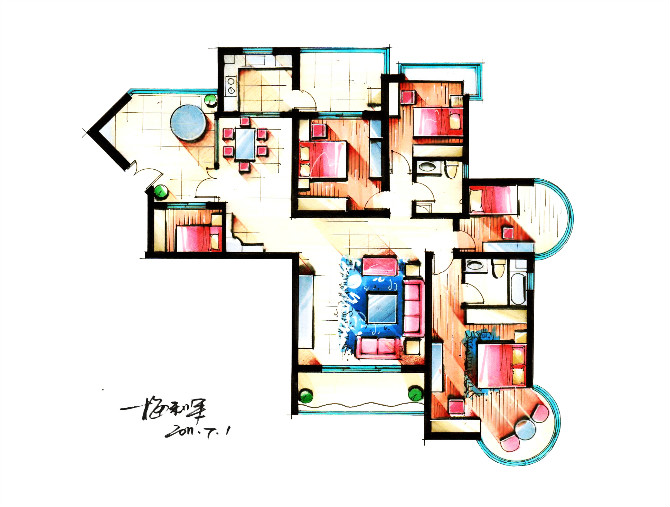

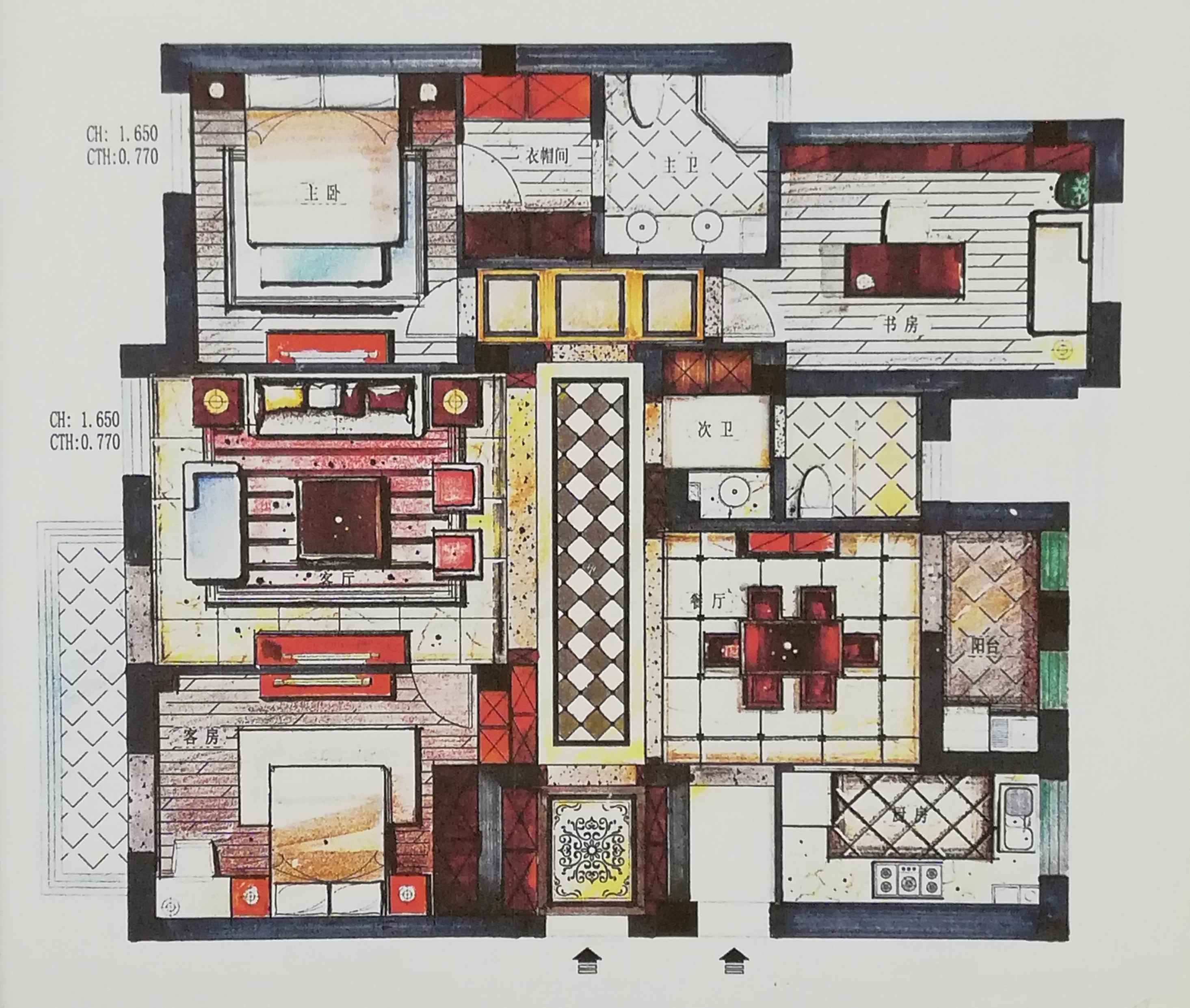

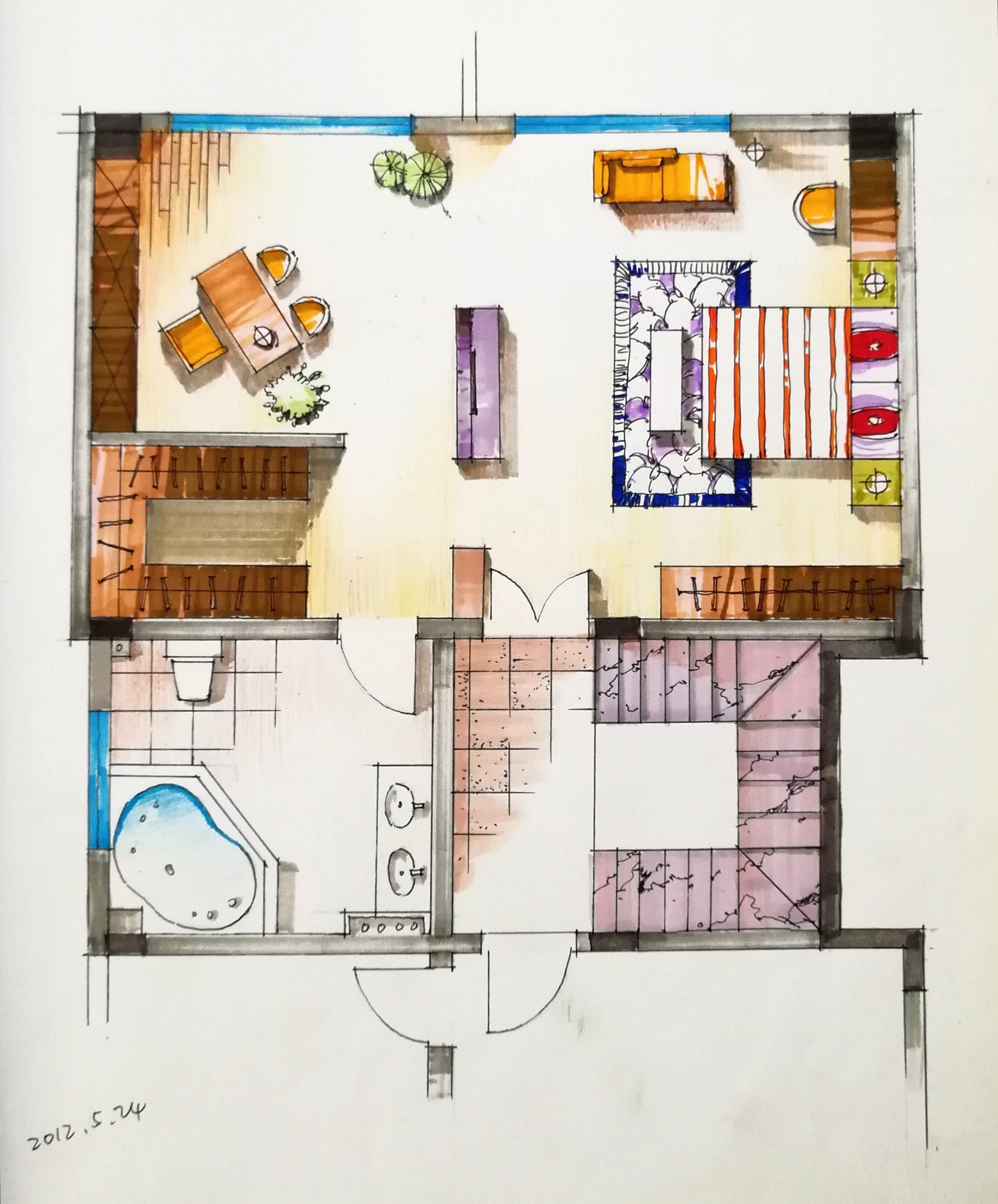

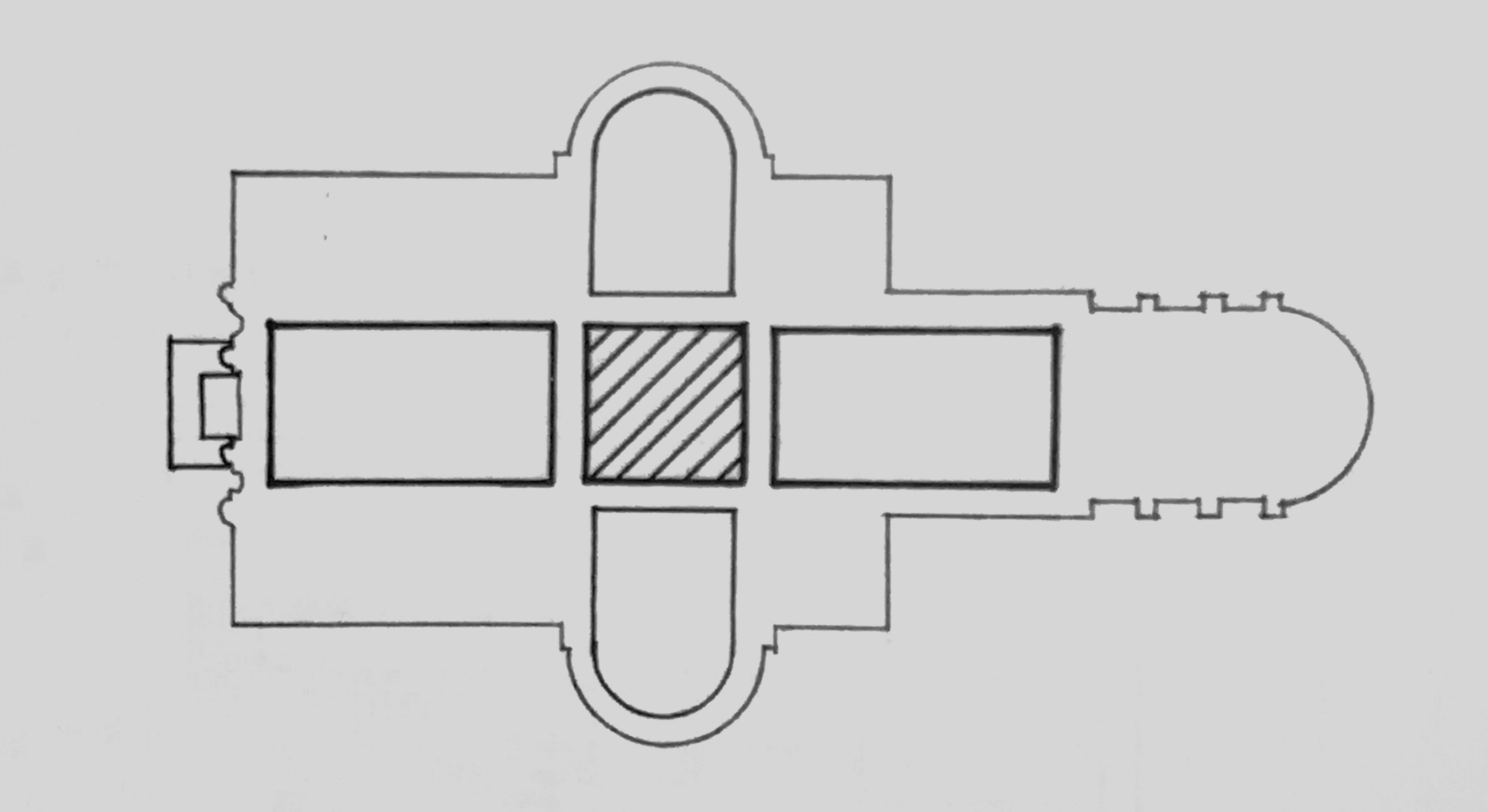

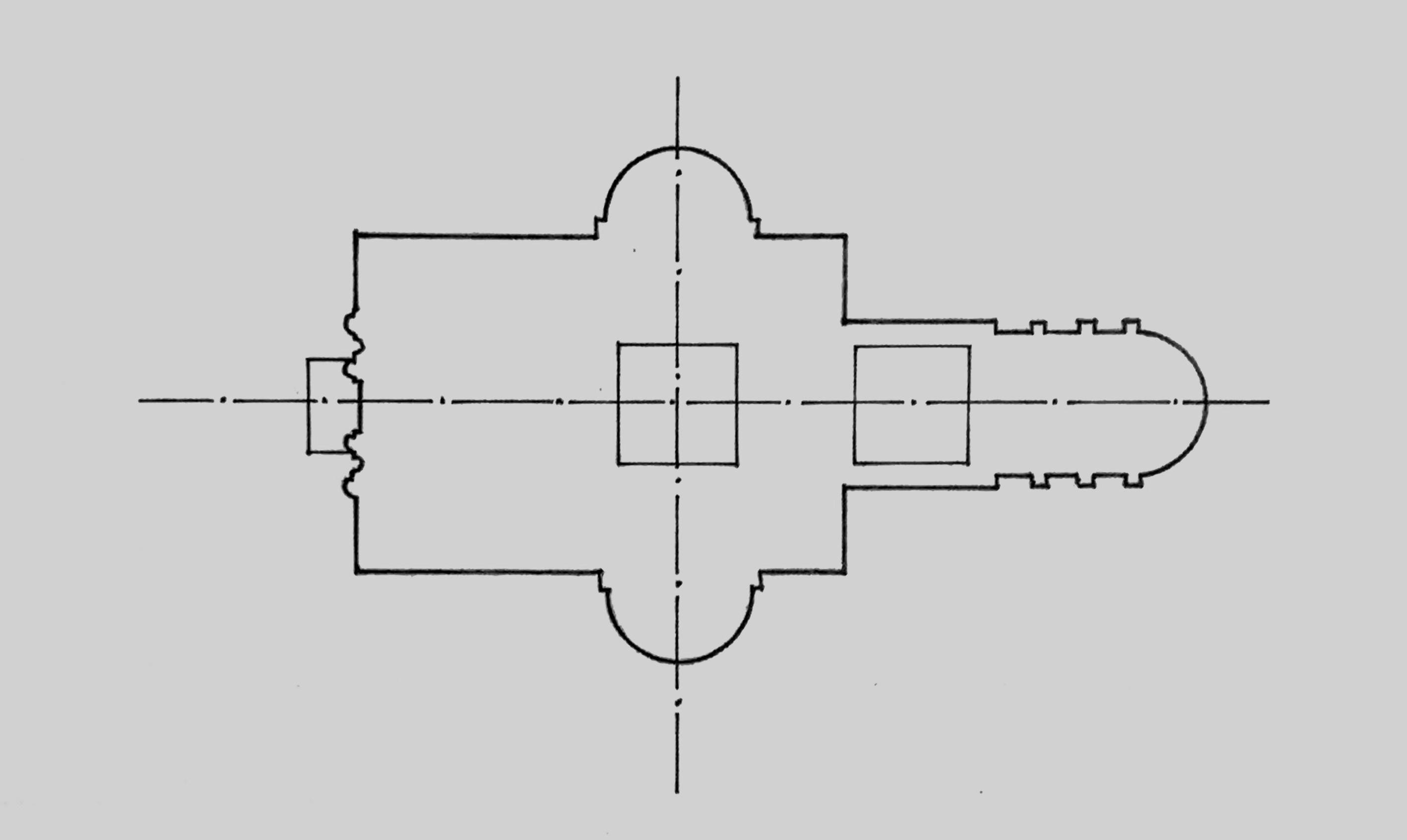

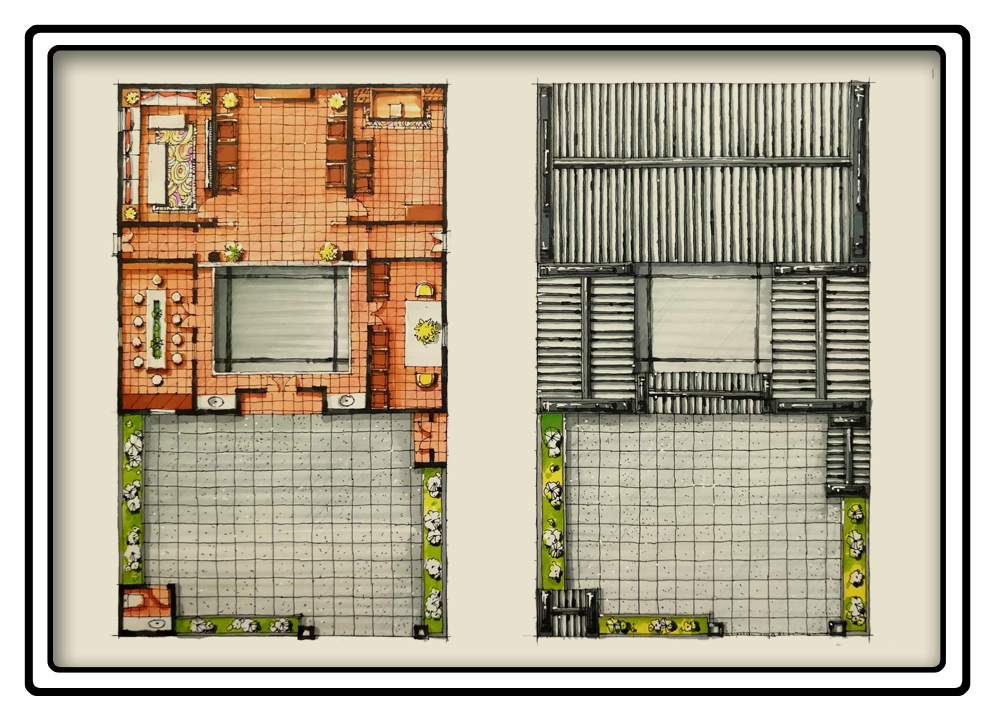

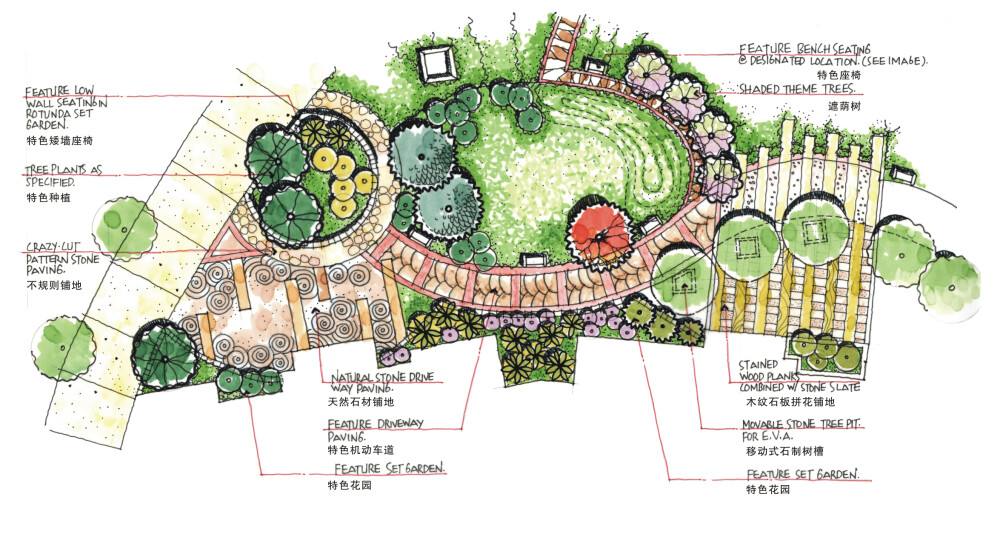

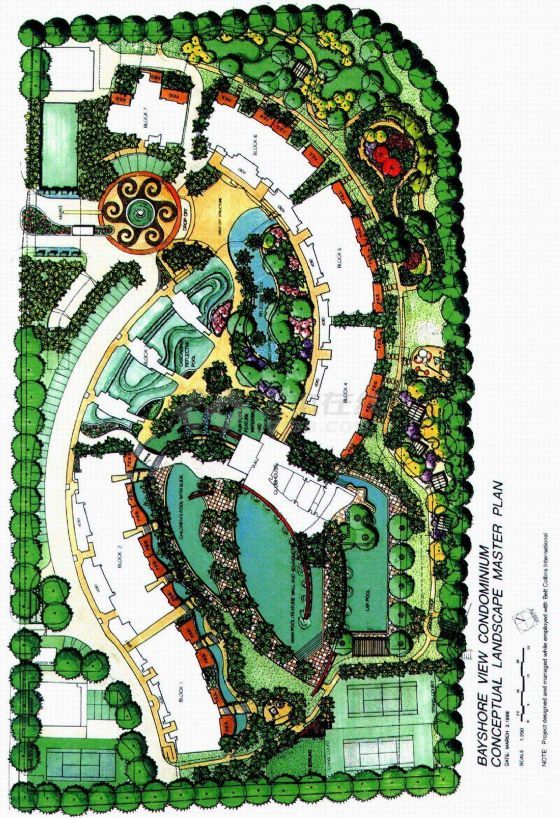

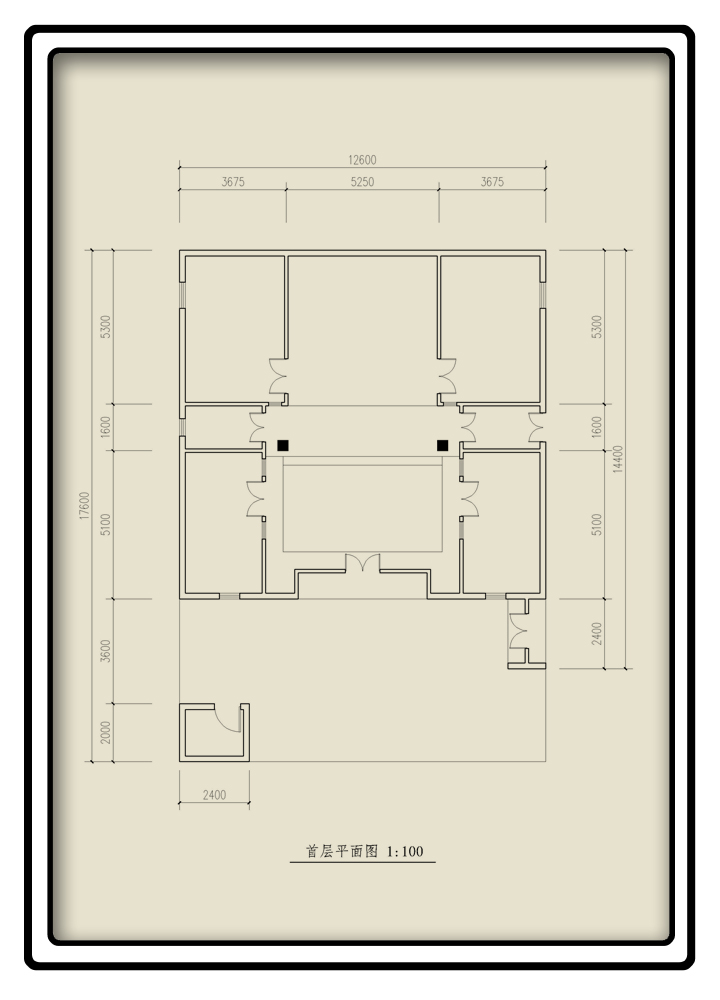

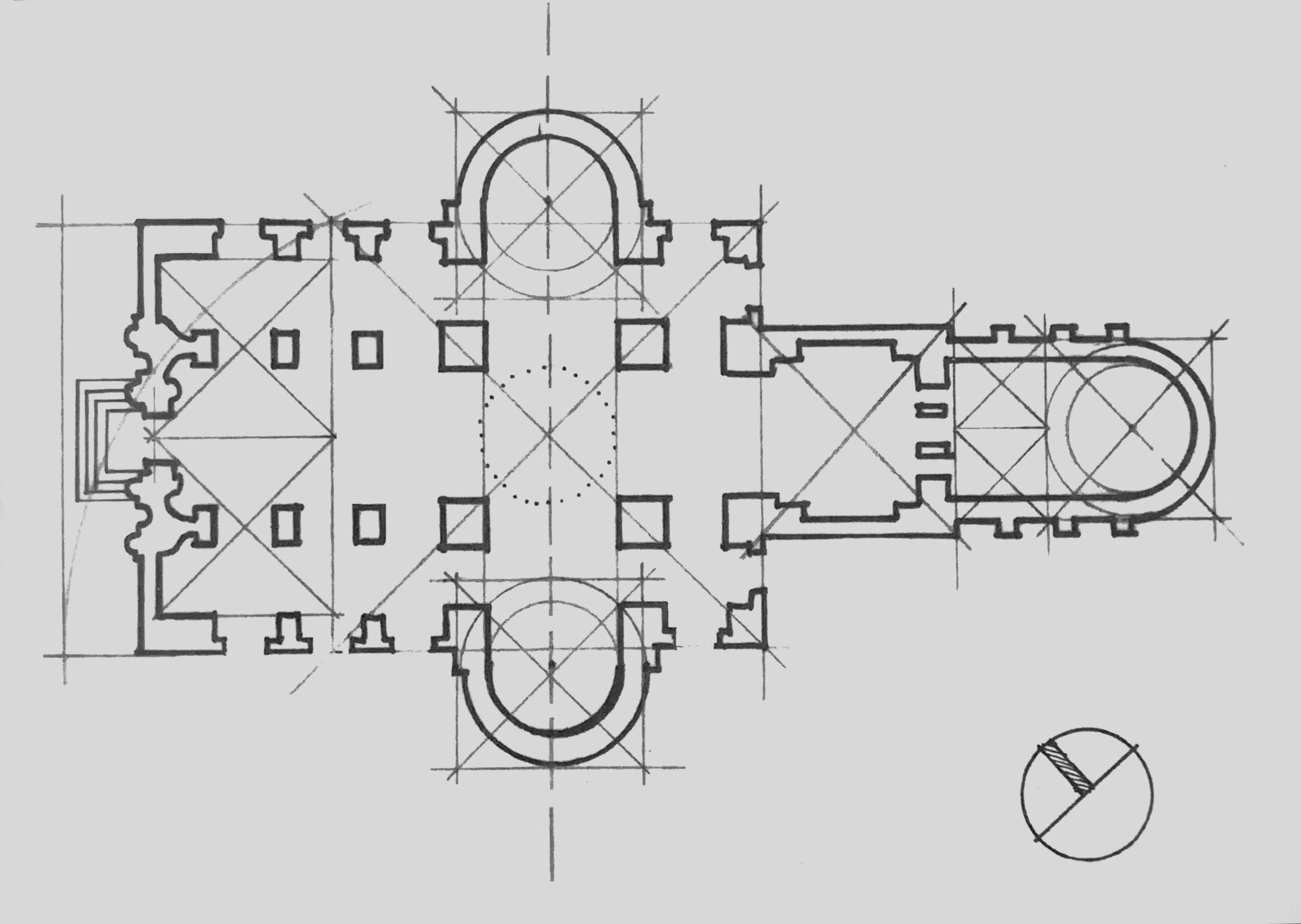

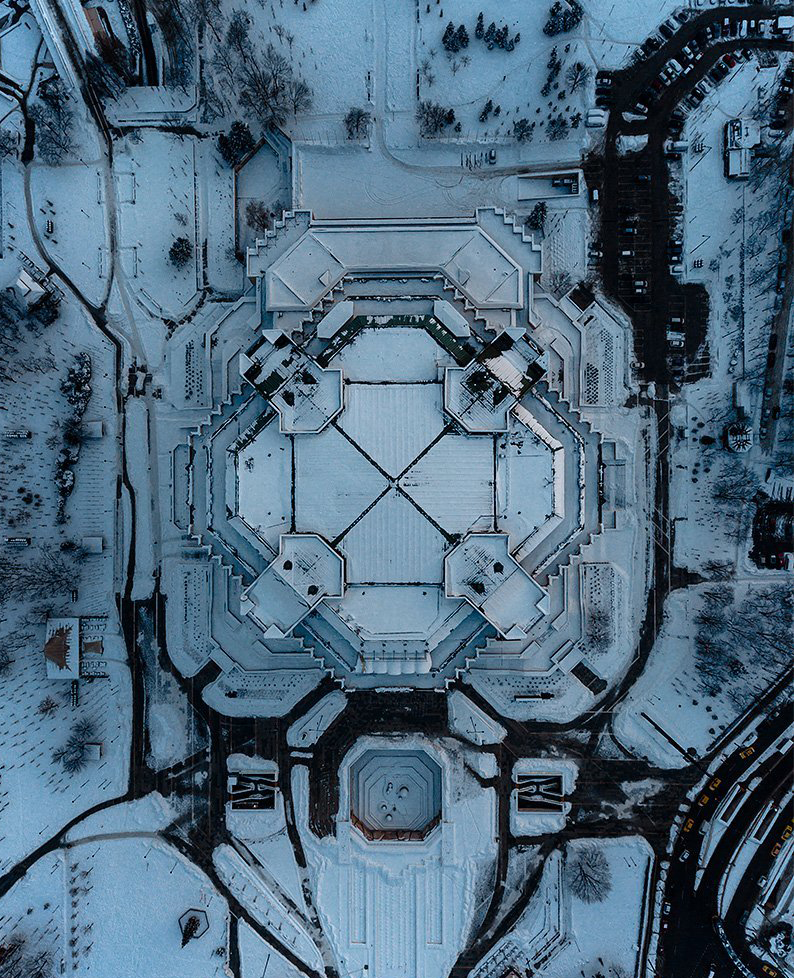

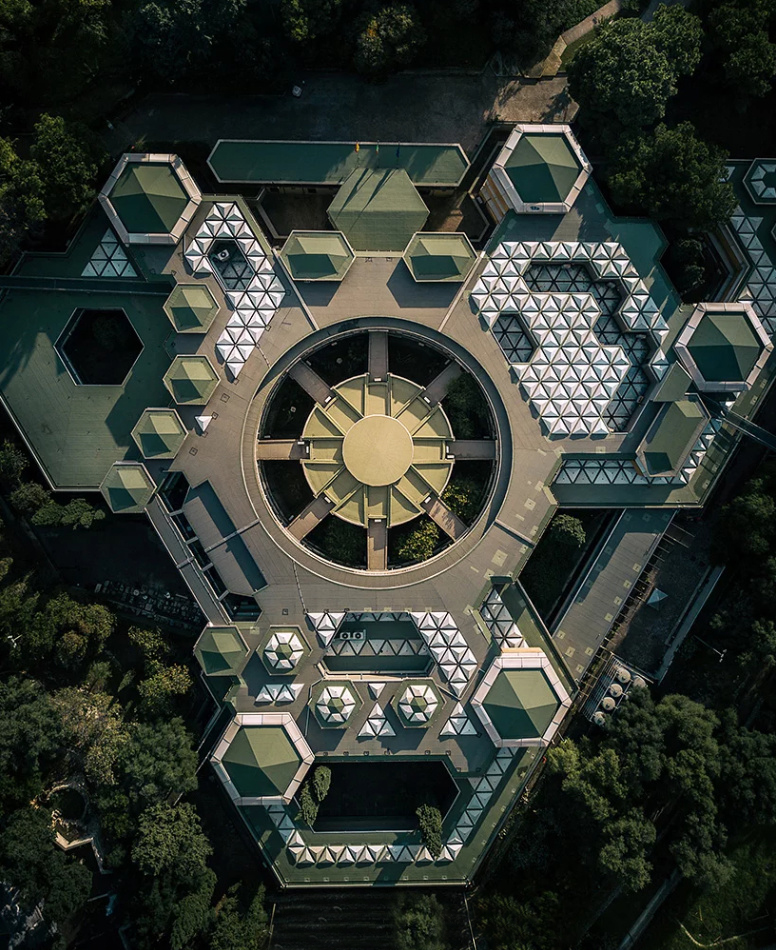

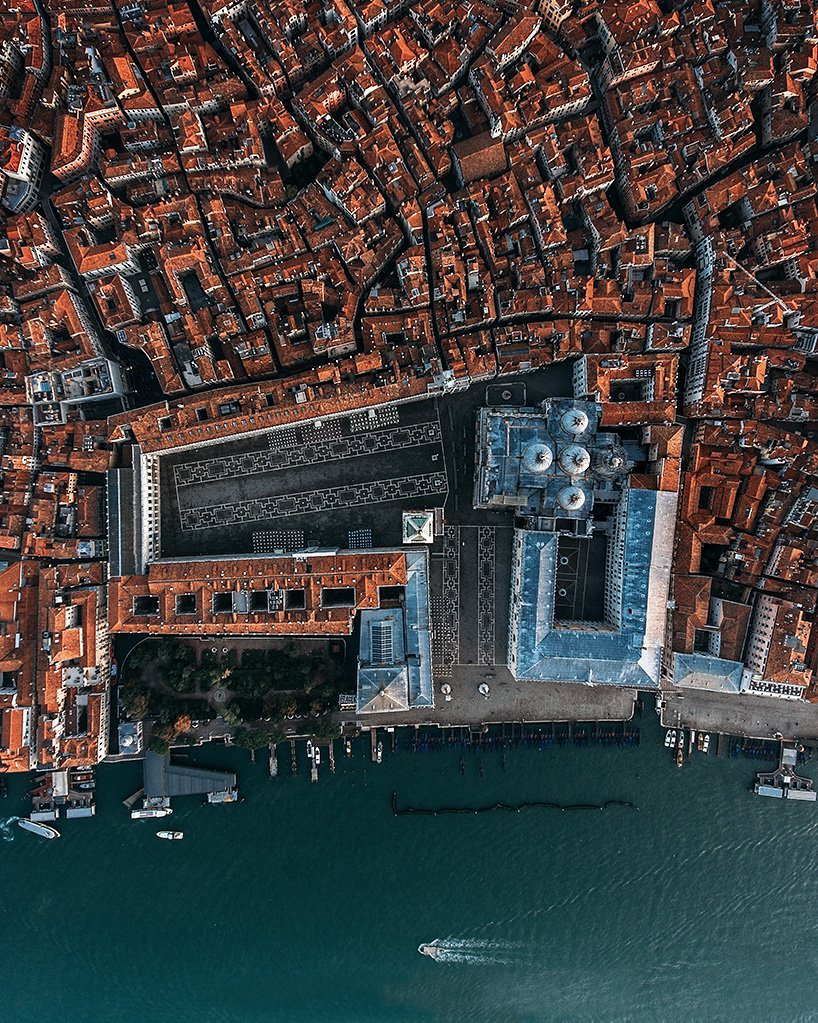

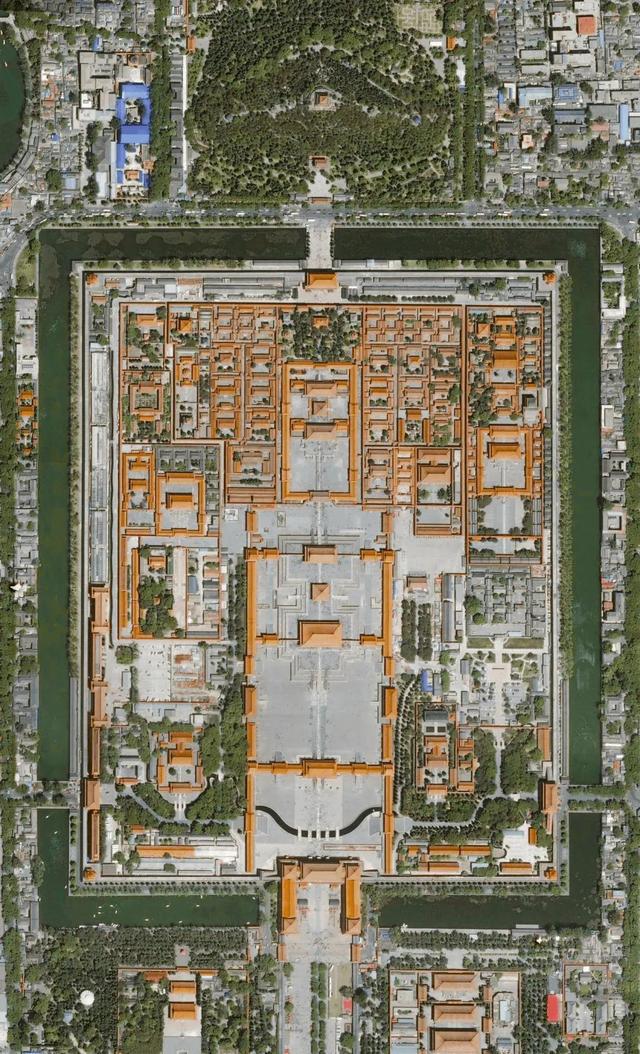

平面图

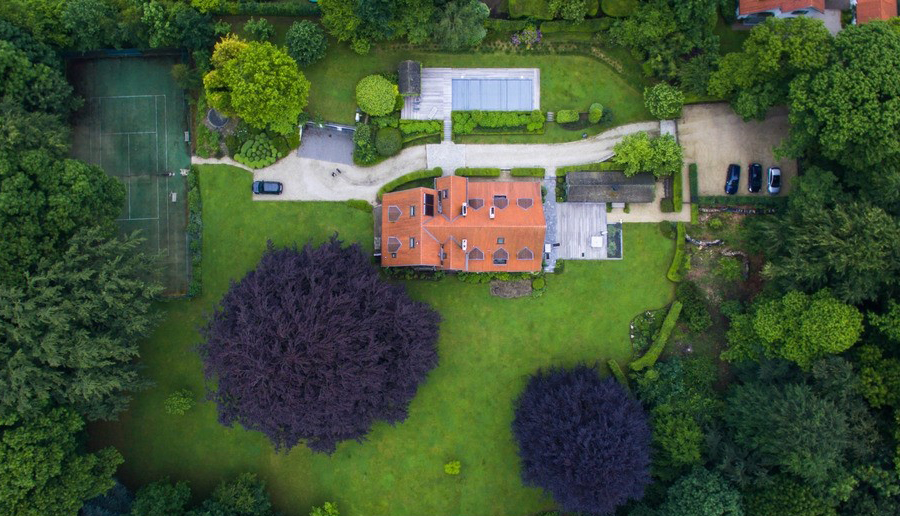

平面图是一张顶视正投影图，或是物体、空间或建筑物被水平切割后的几何平面(剖面图)。它描绘了物体的宽度和长度。

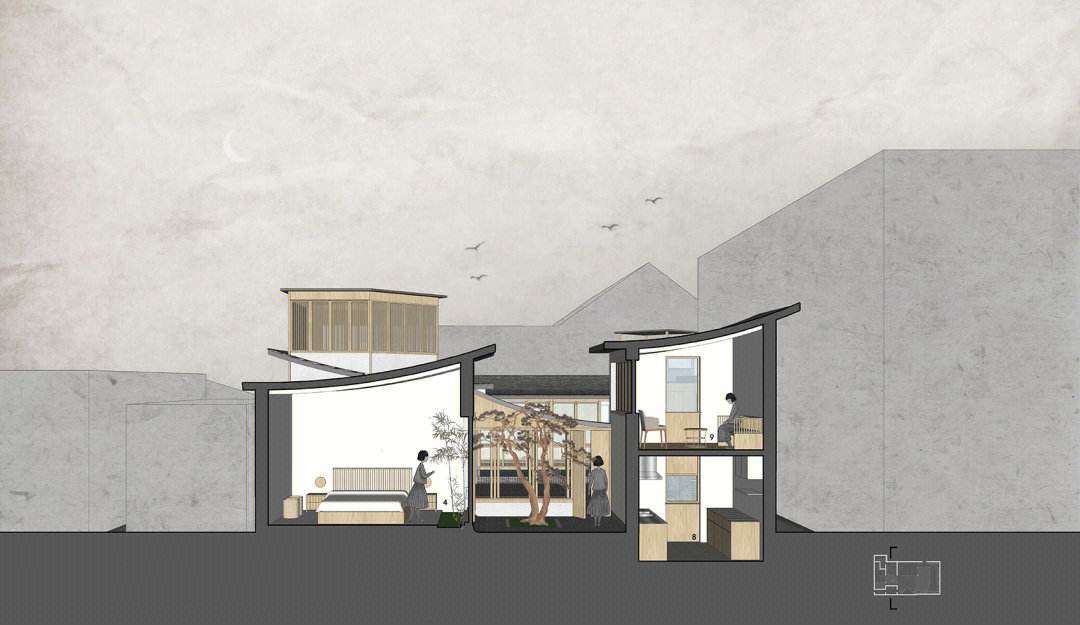

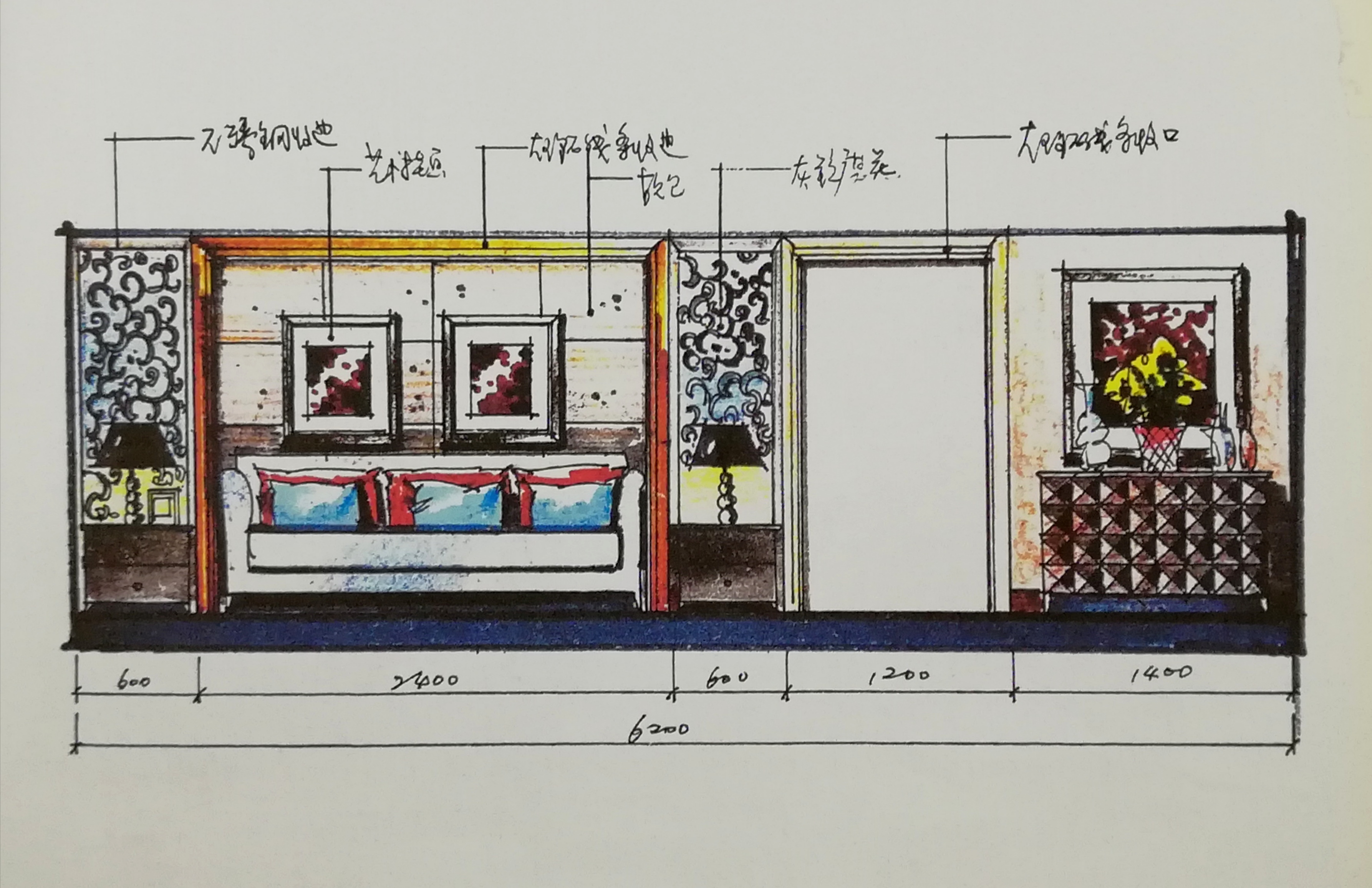

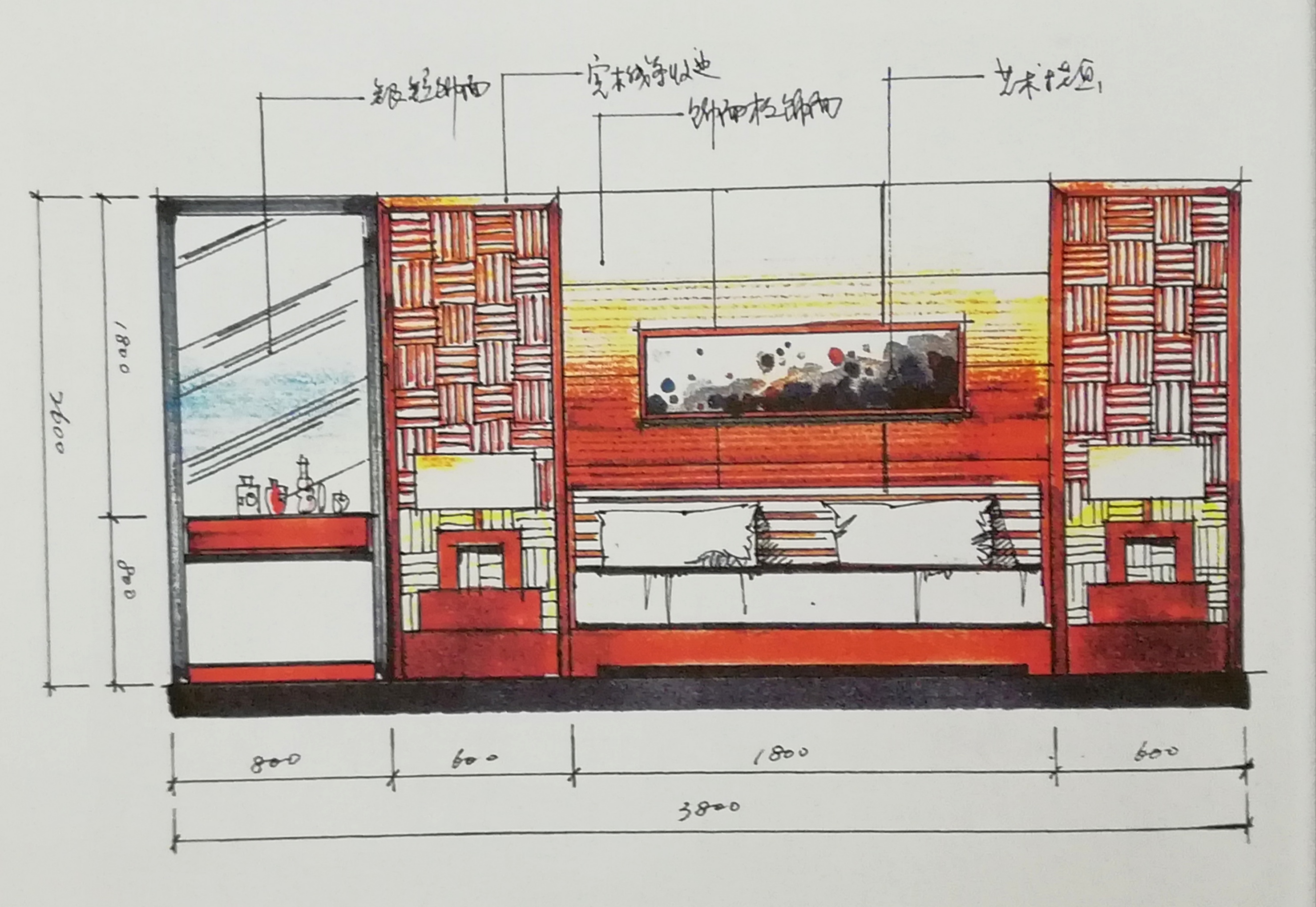

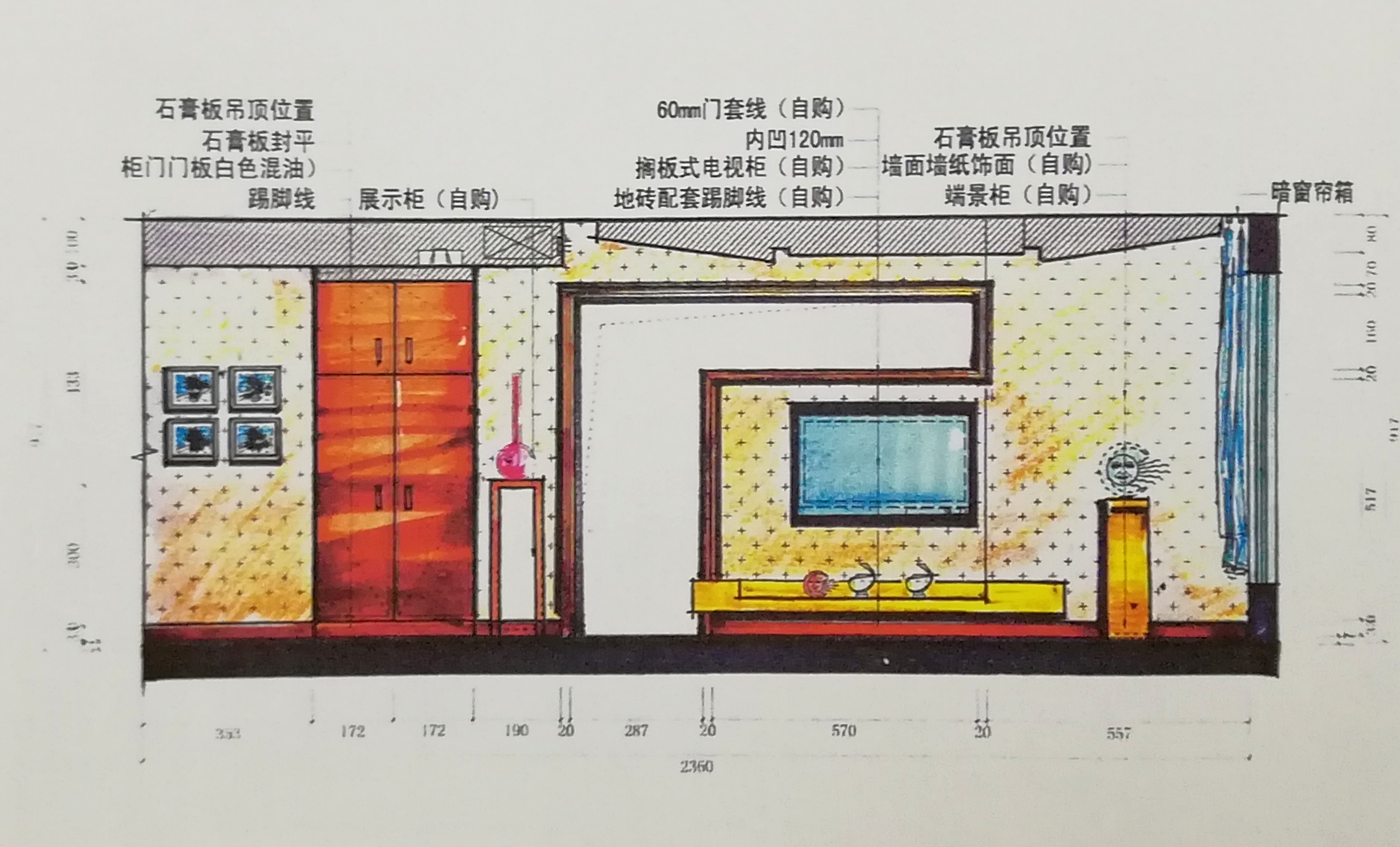

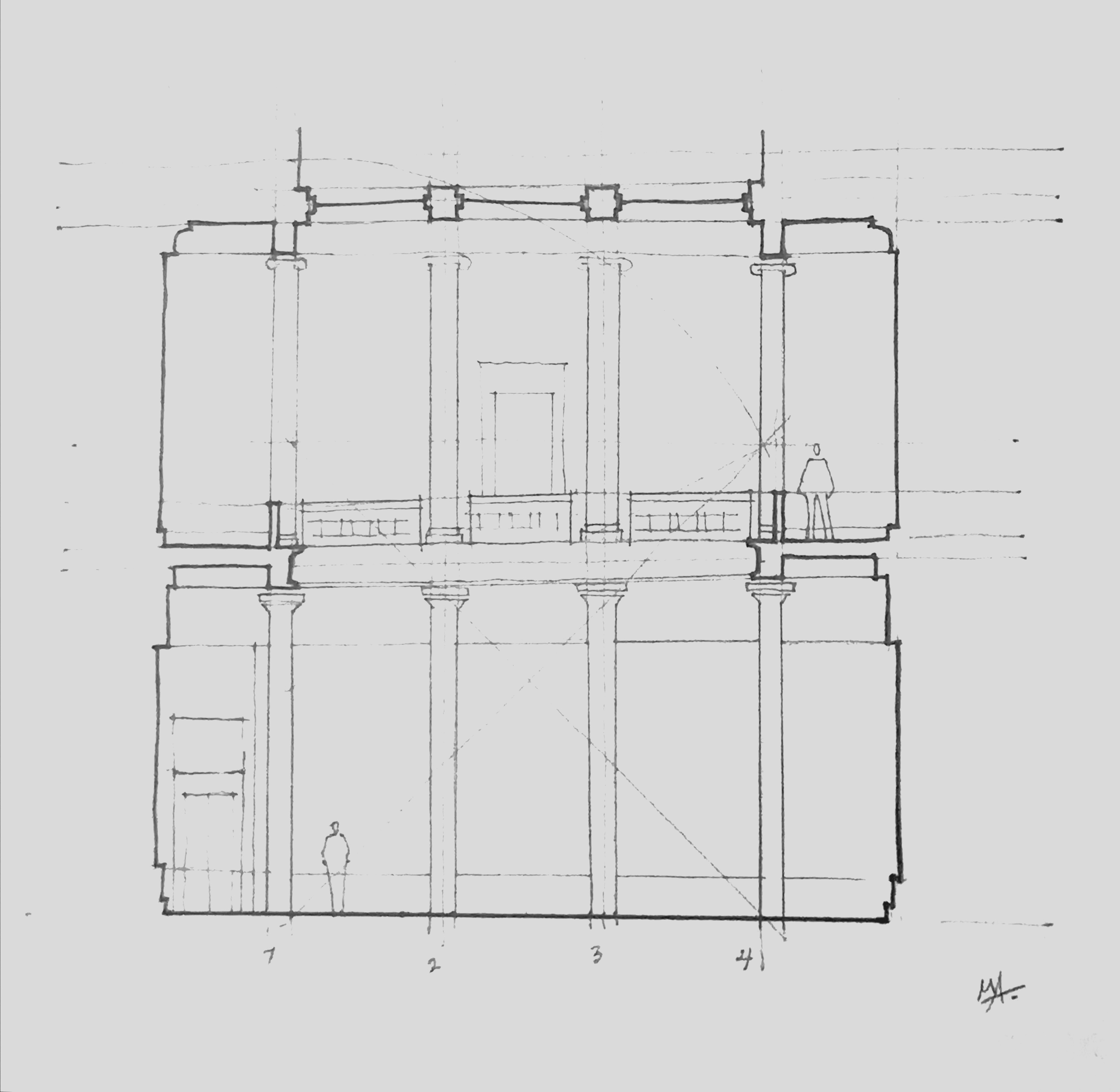

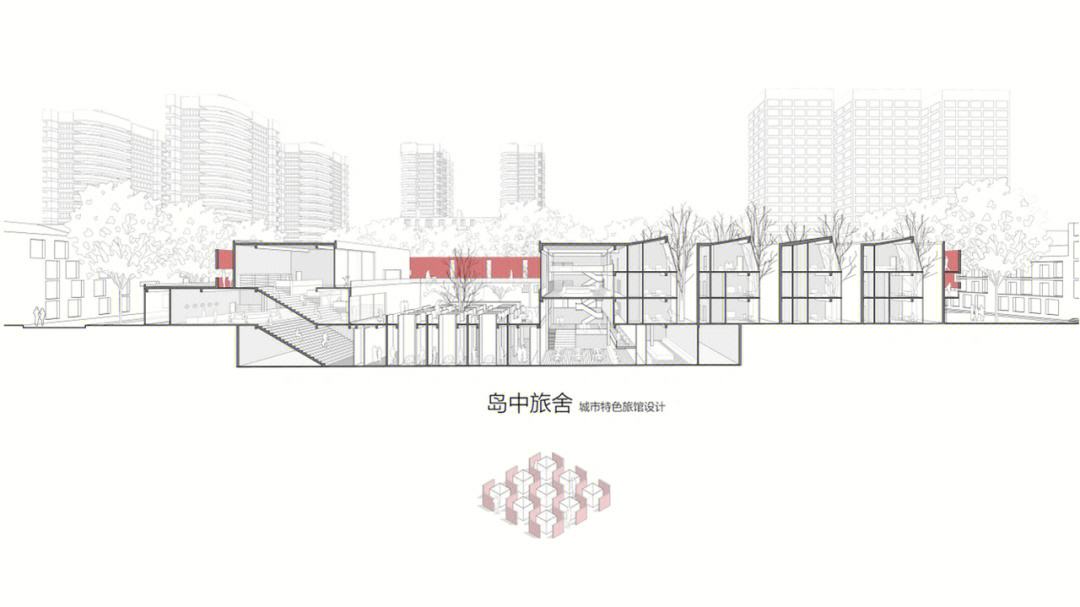

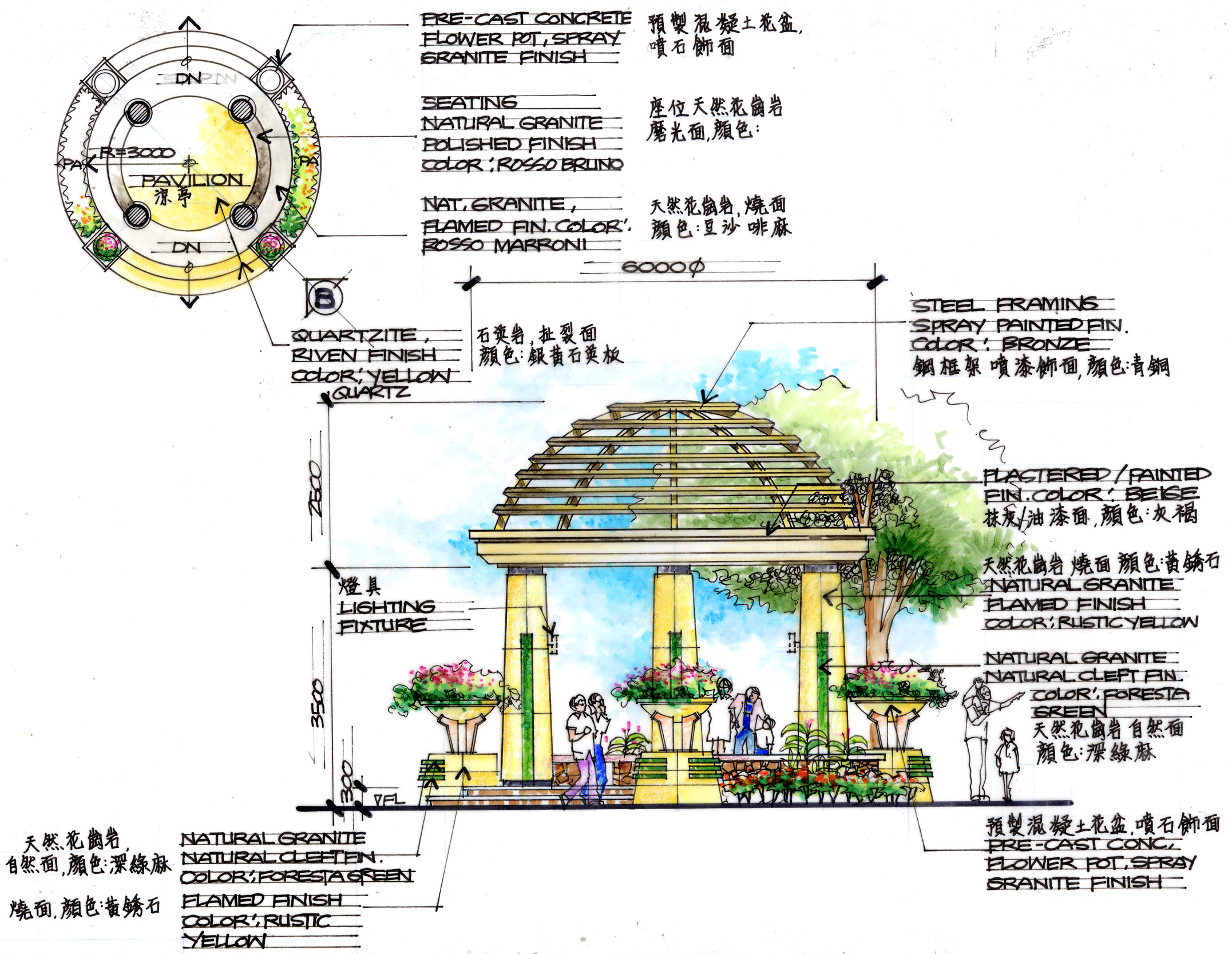

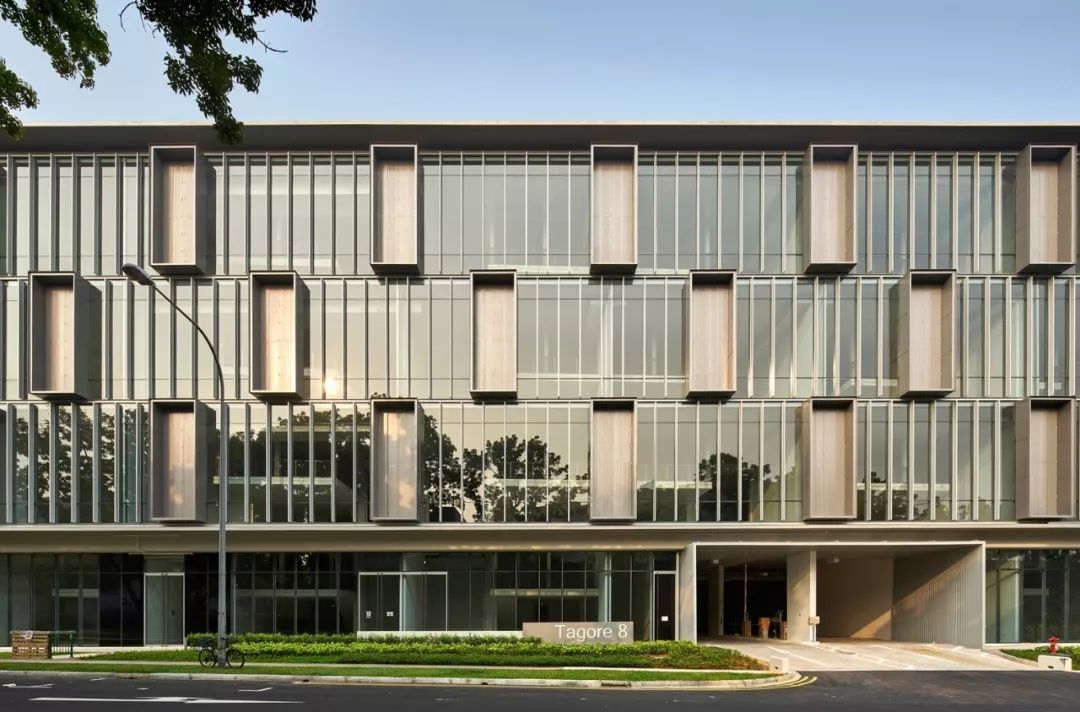

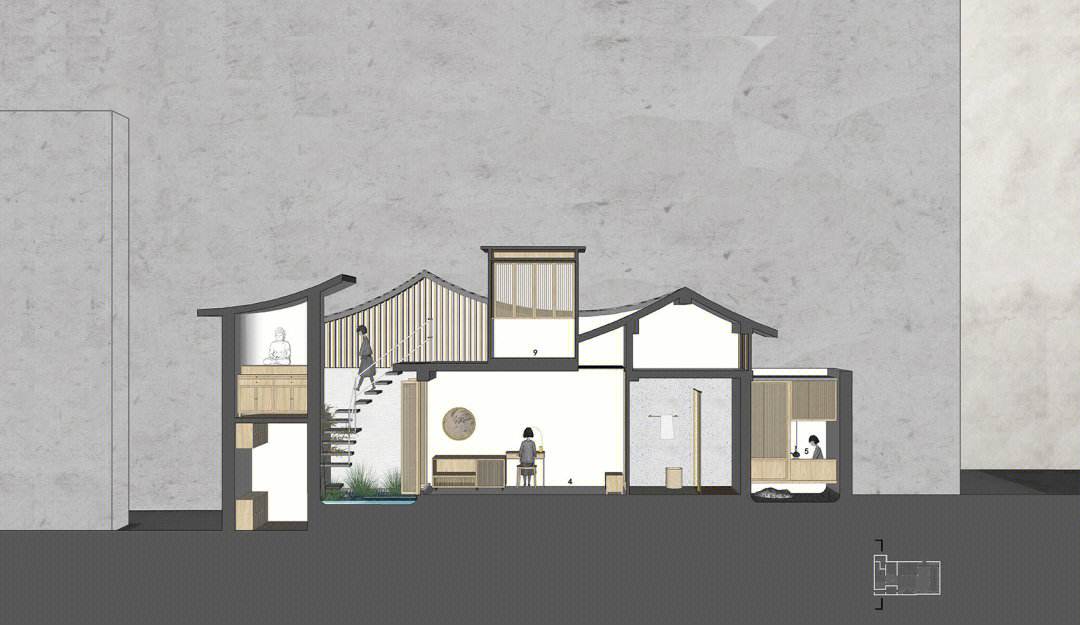

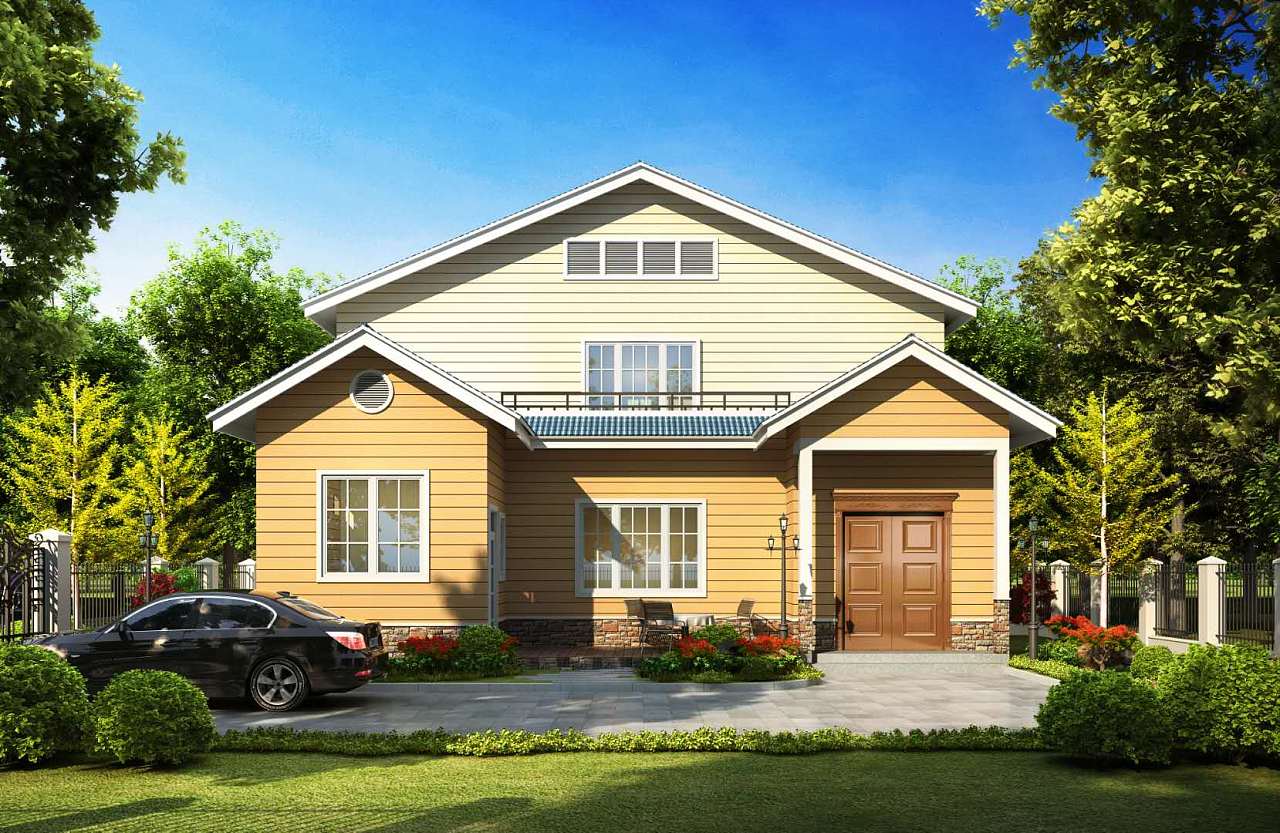

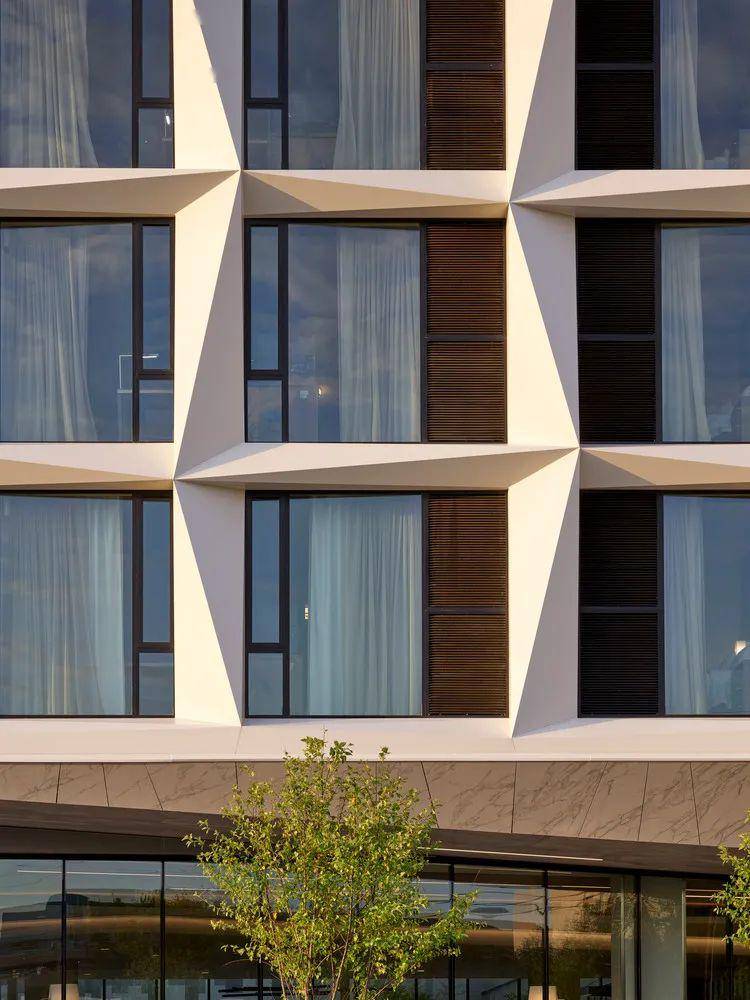

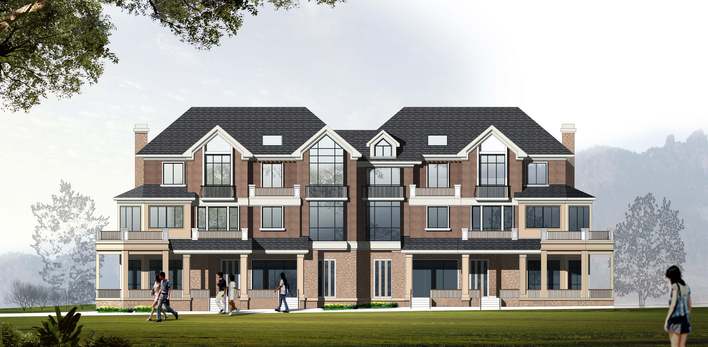

立面图

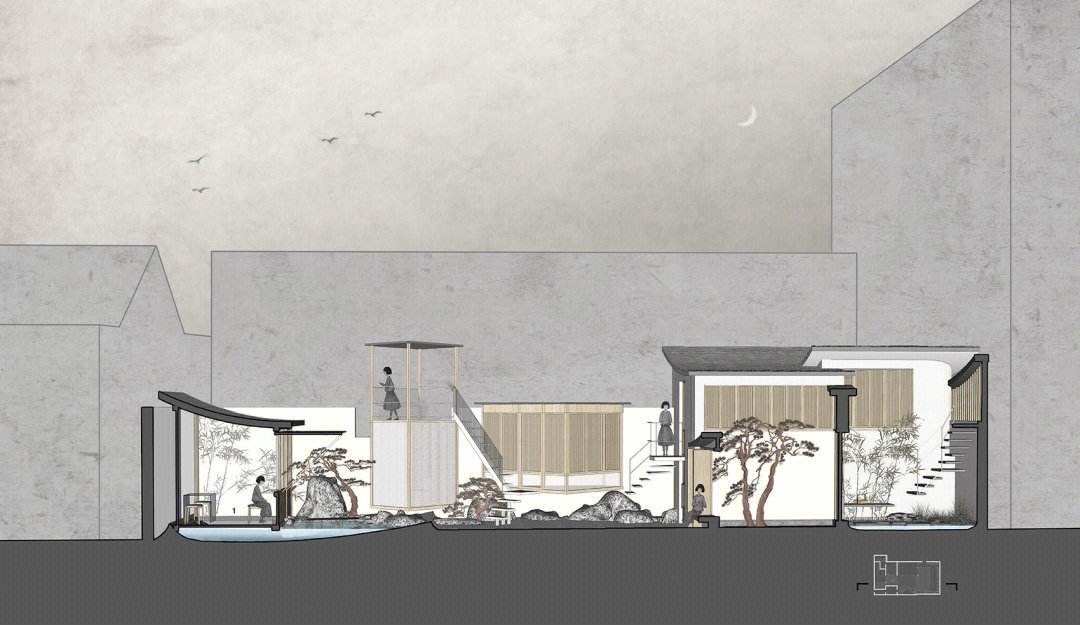

立面图是一张侧视正投影，或是物体、空间或建筑物被竖向切割后的几何平面(剖面图)。它描绘了物体的高度、长度或宽度。

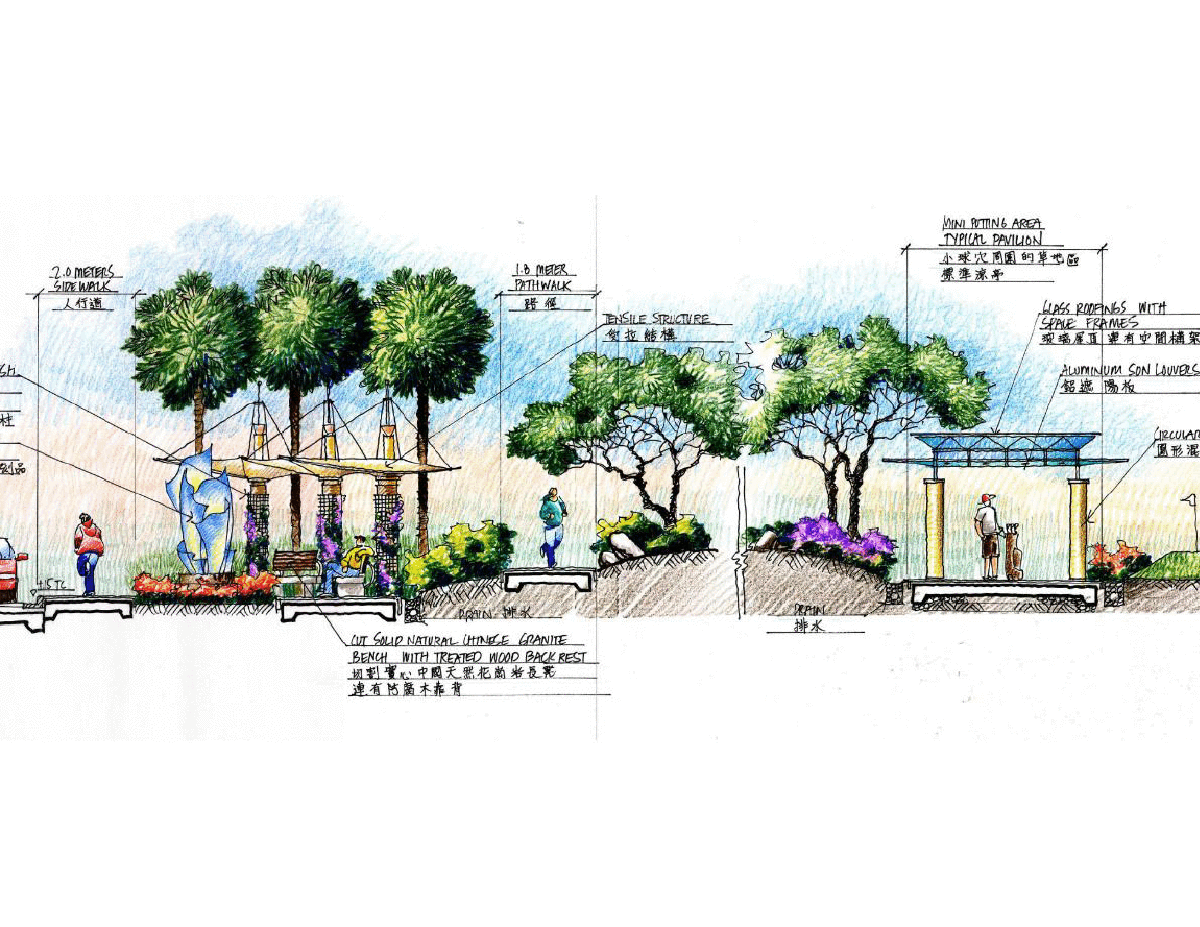

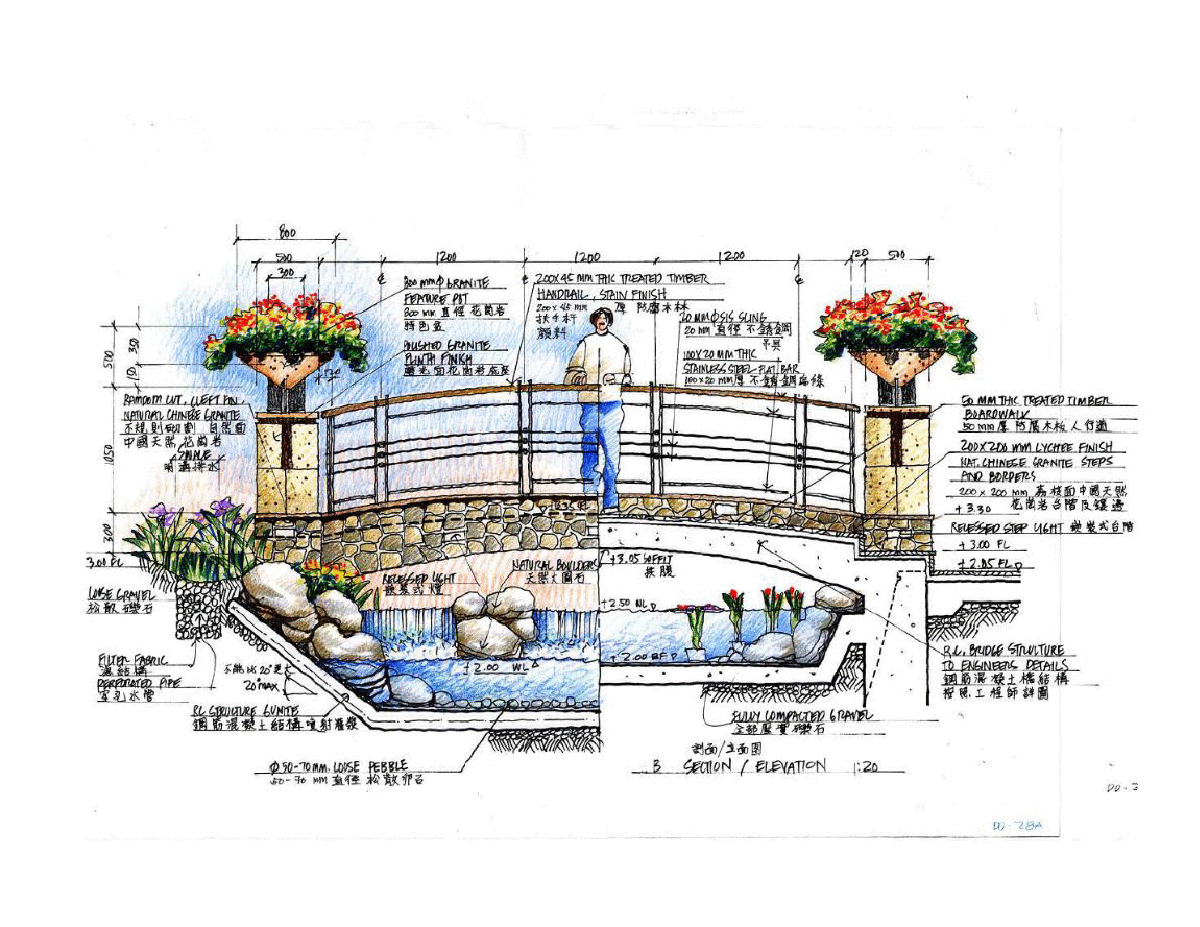

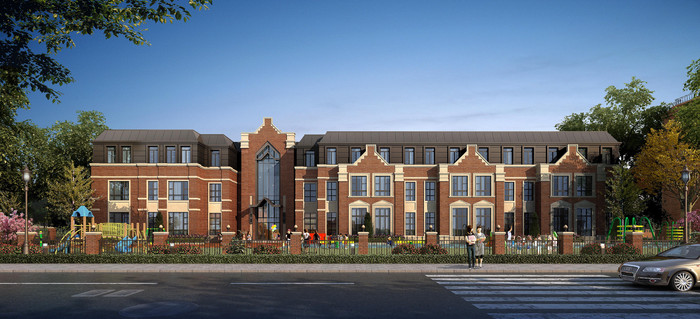

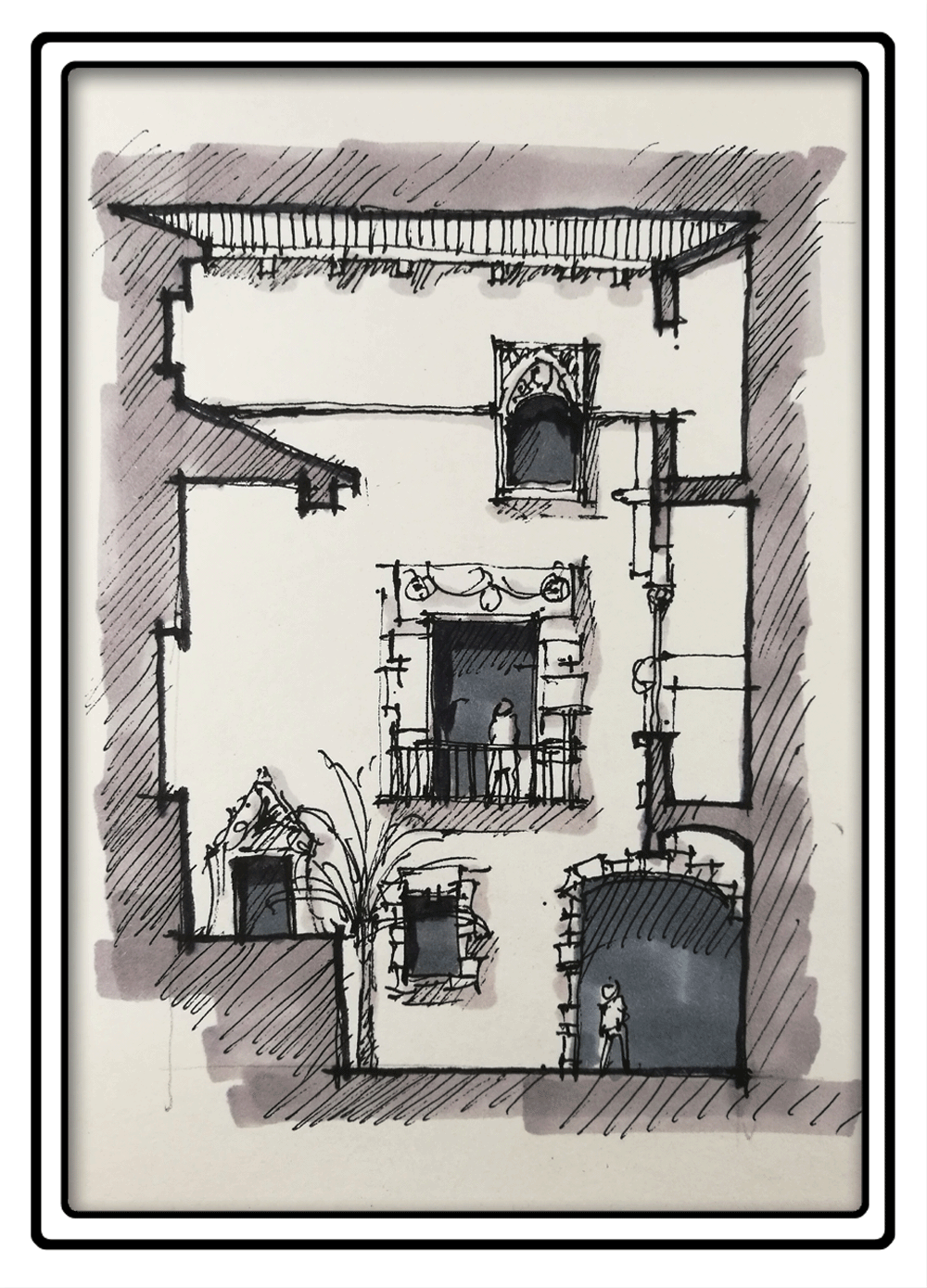

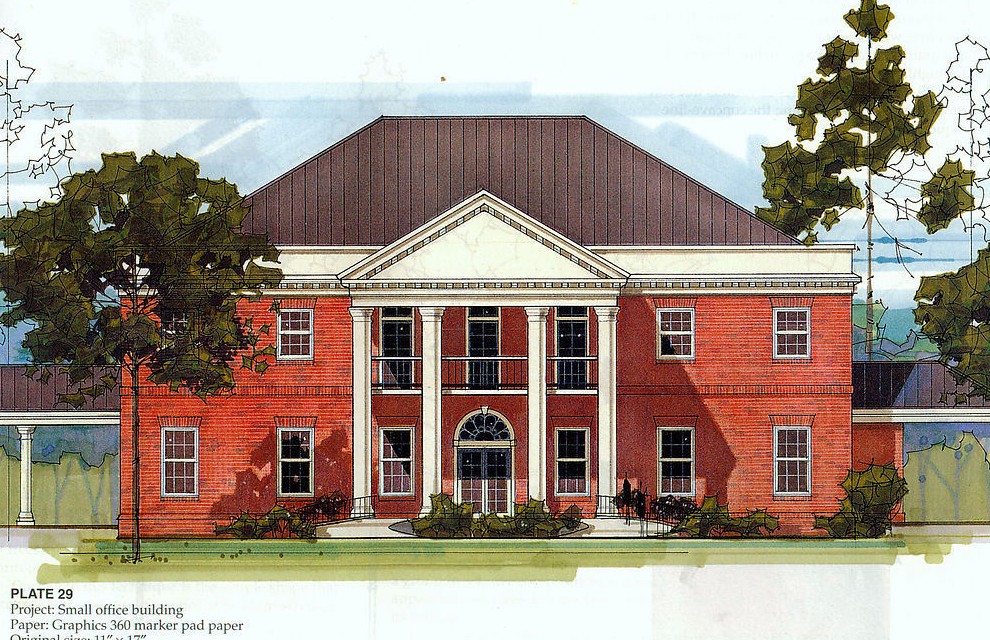

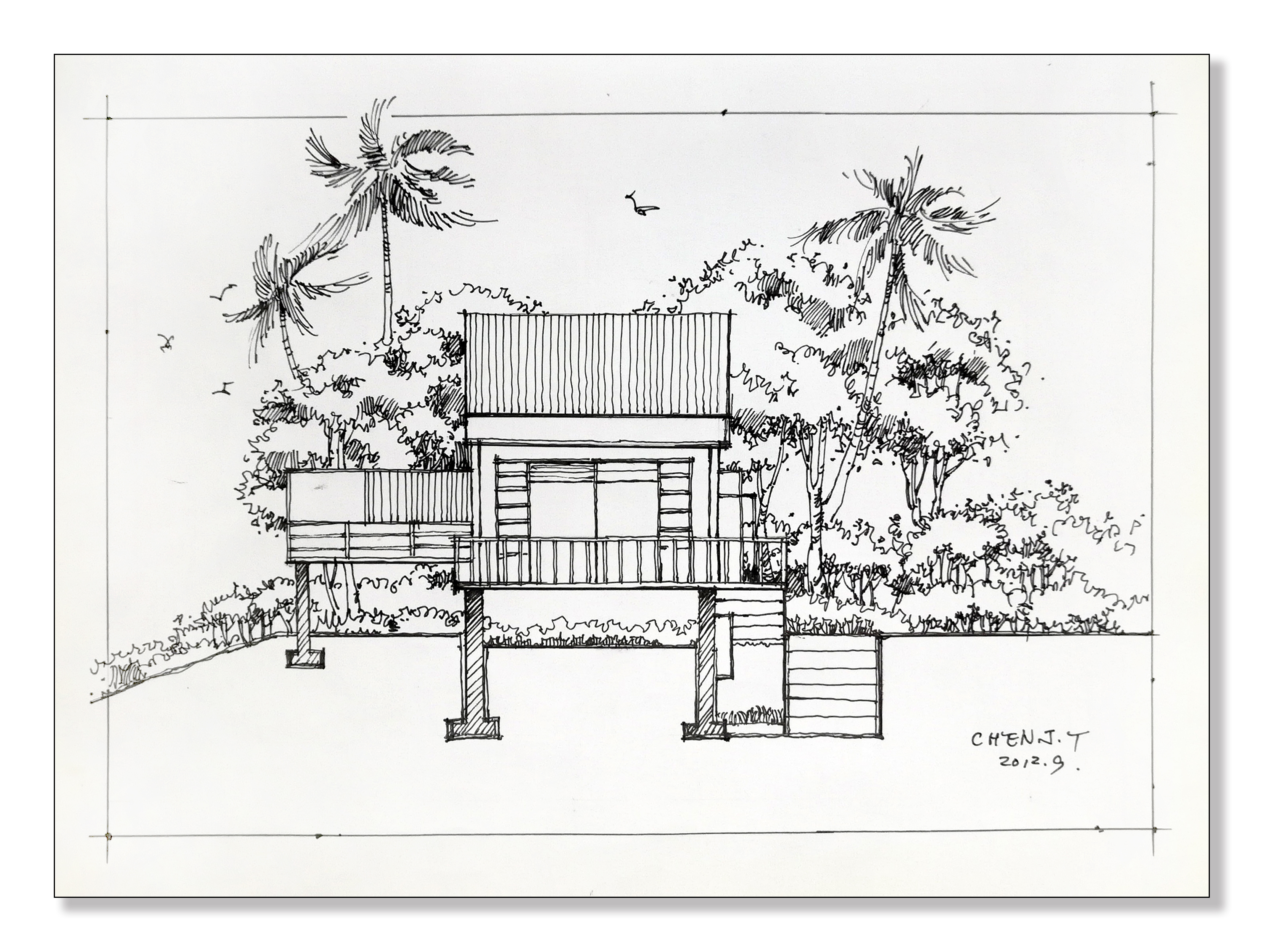

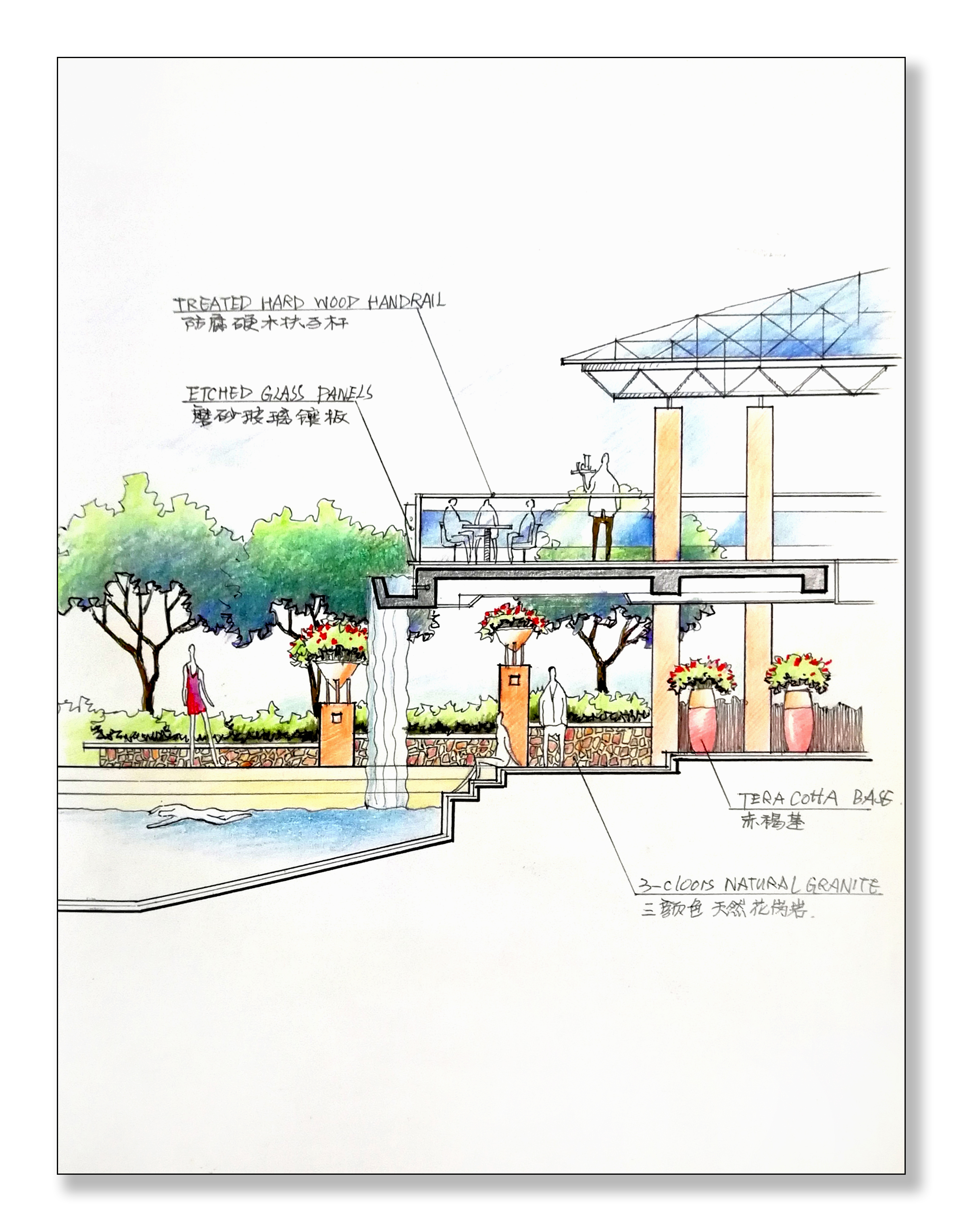

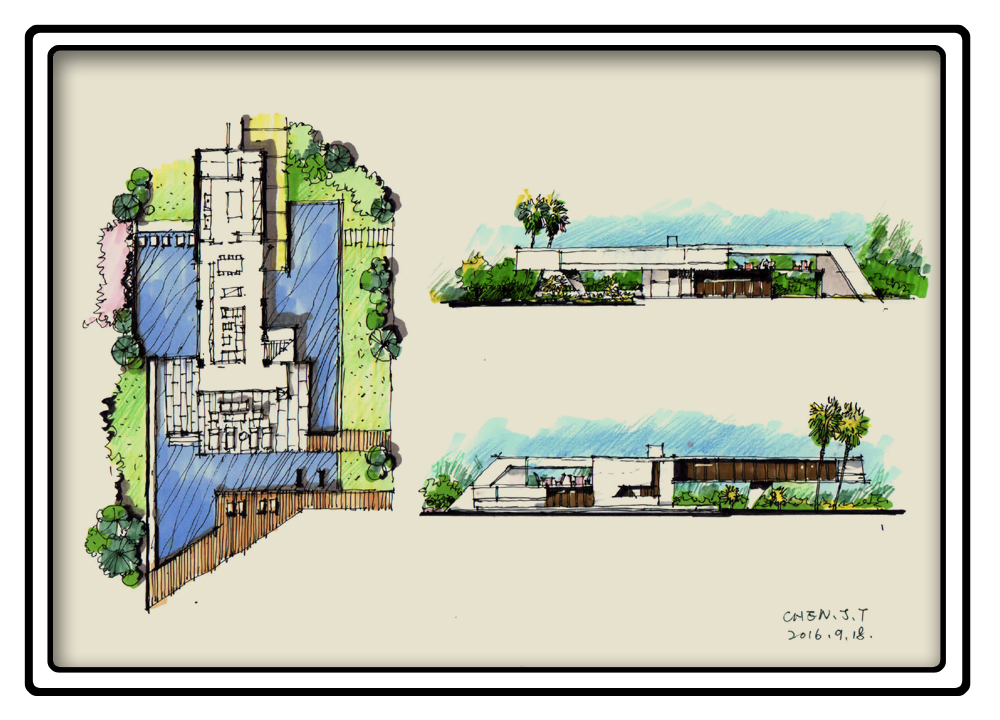

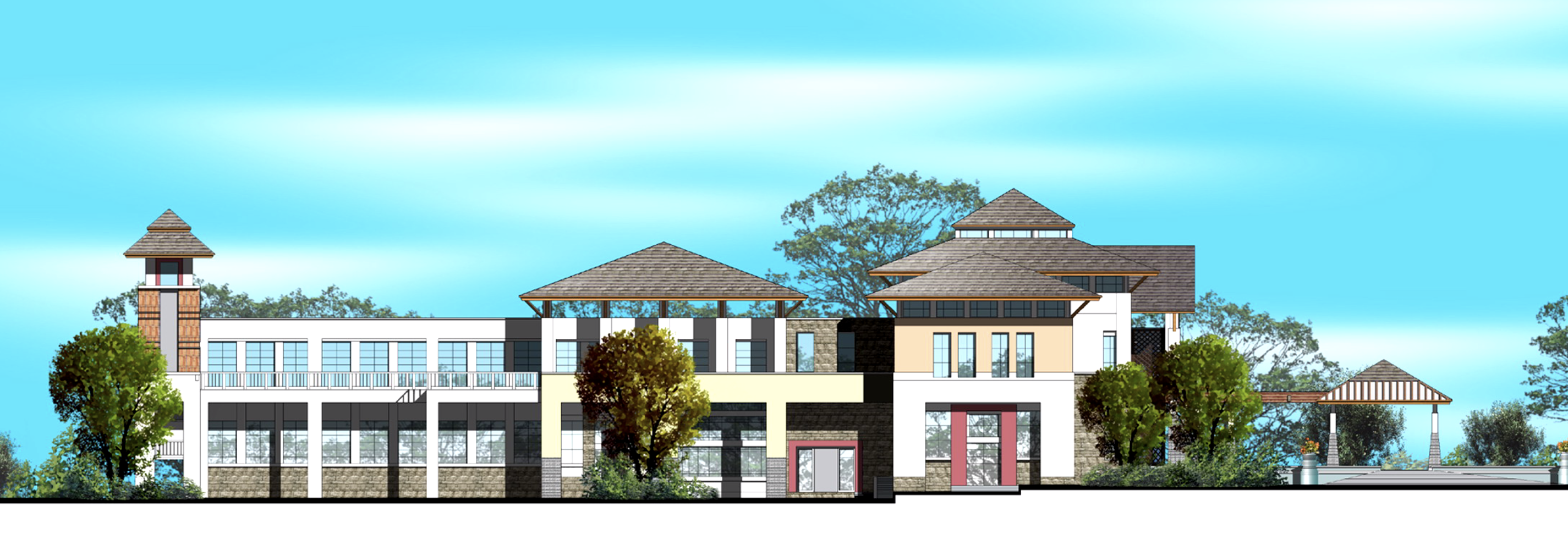

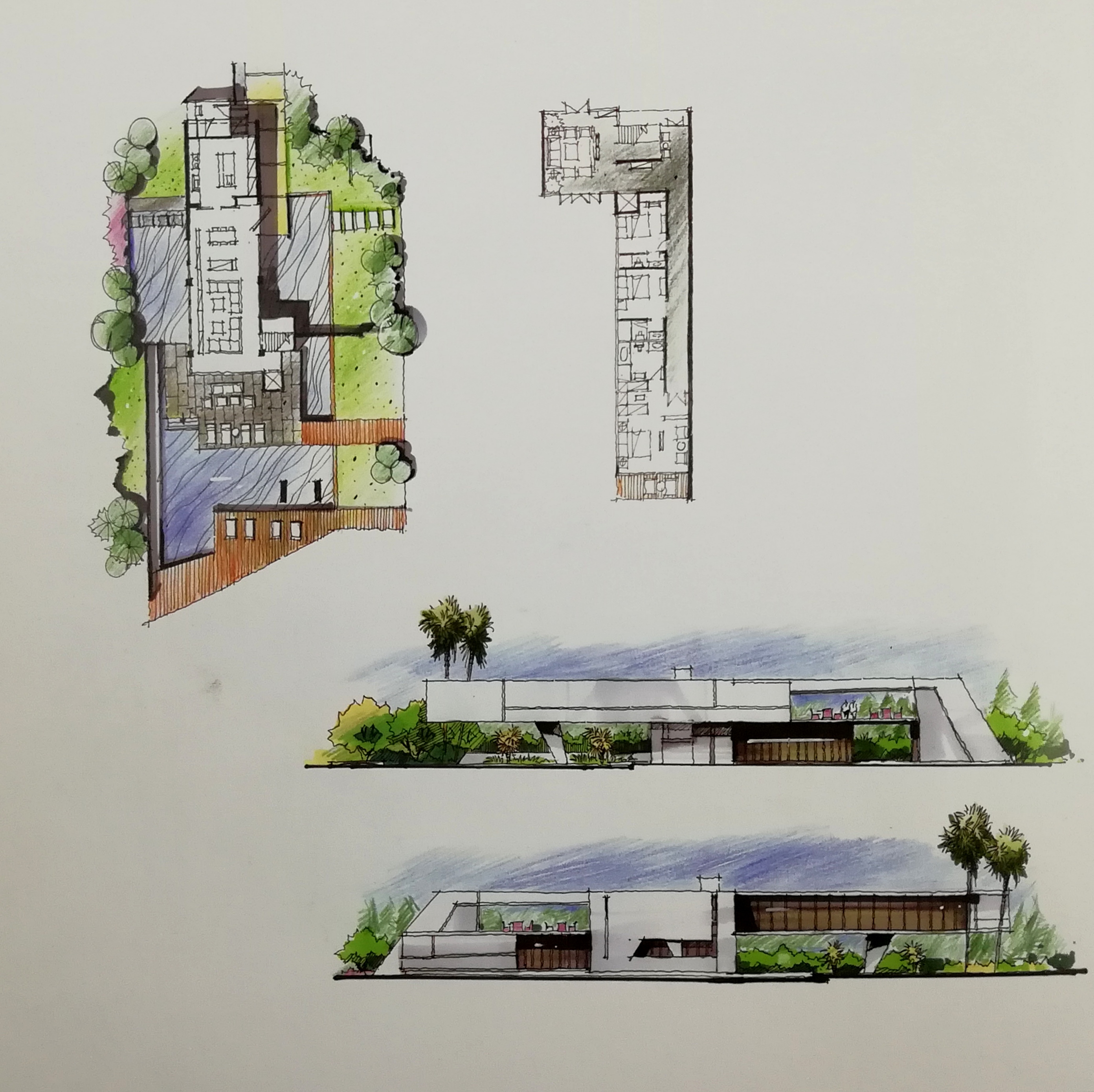

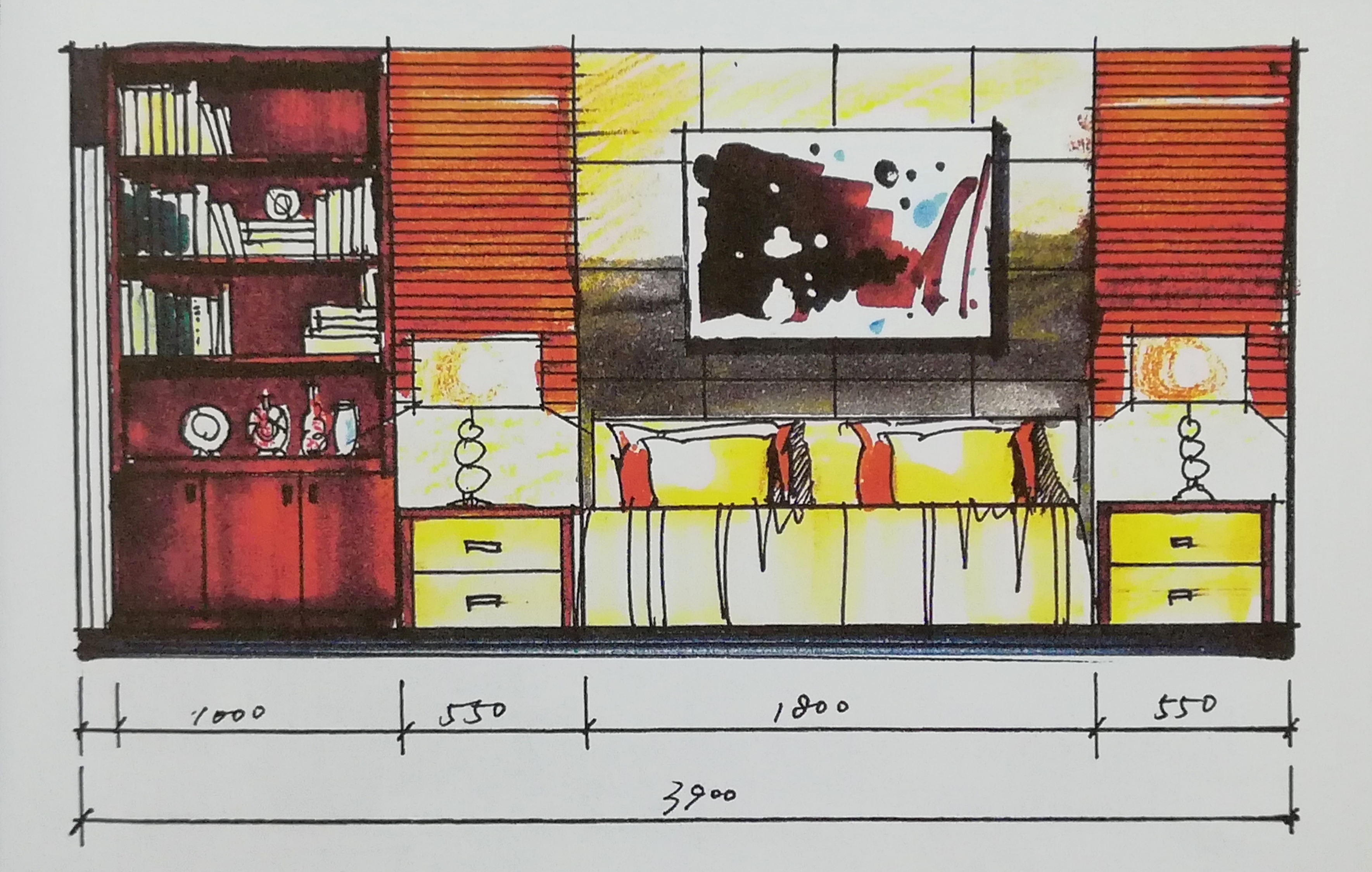

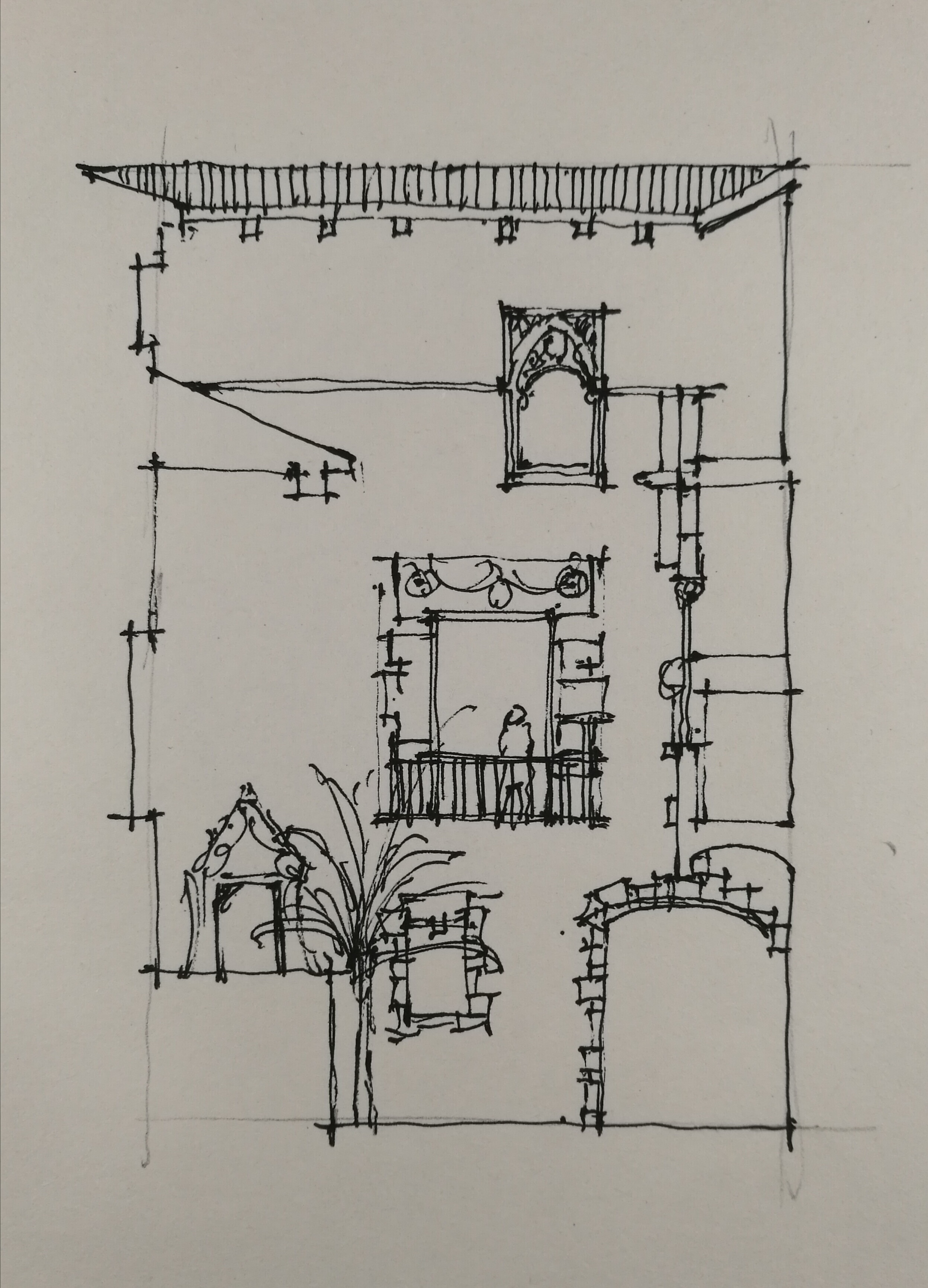

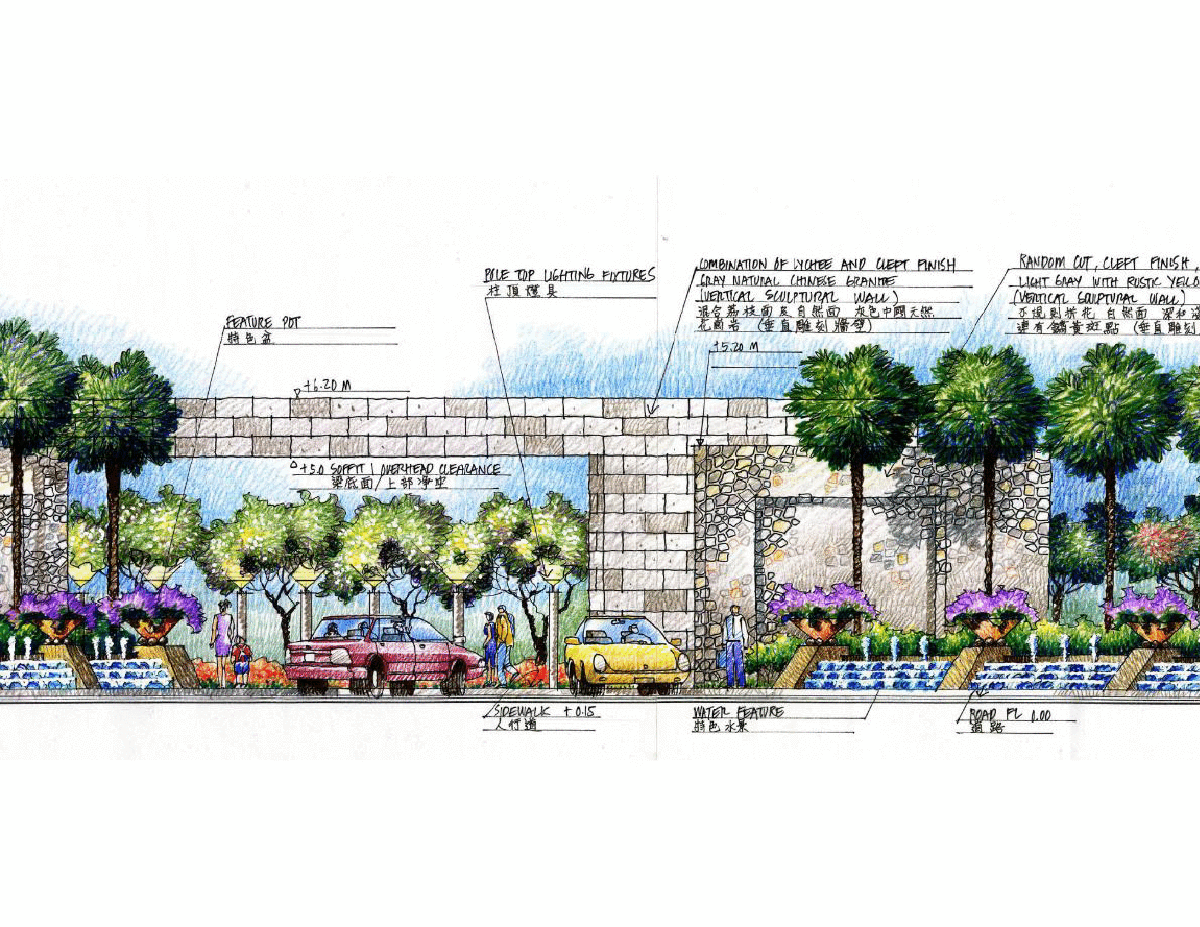

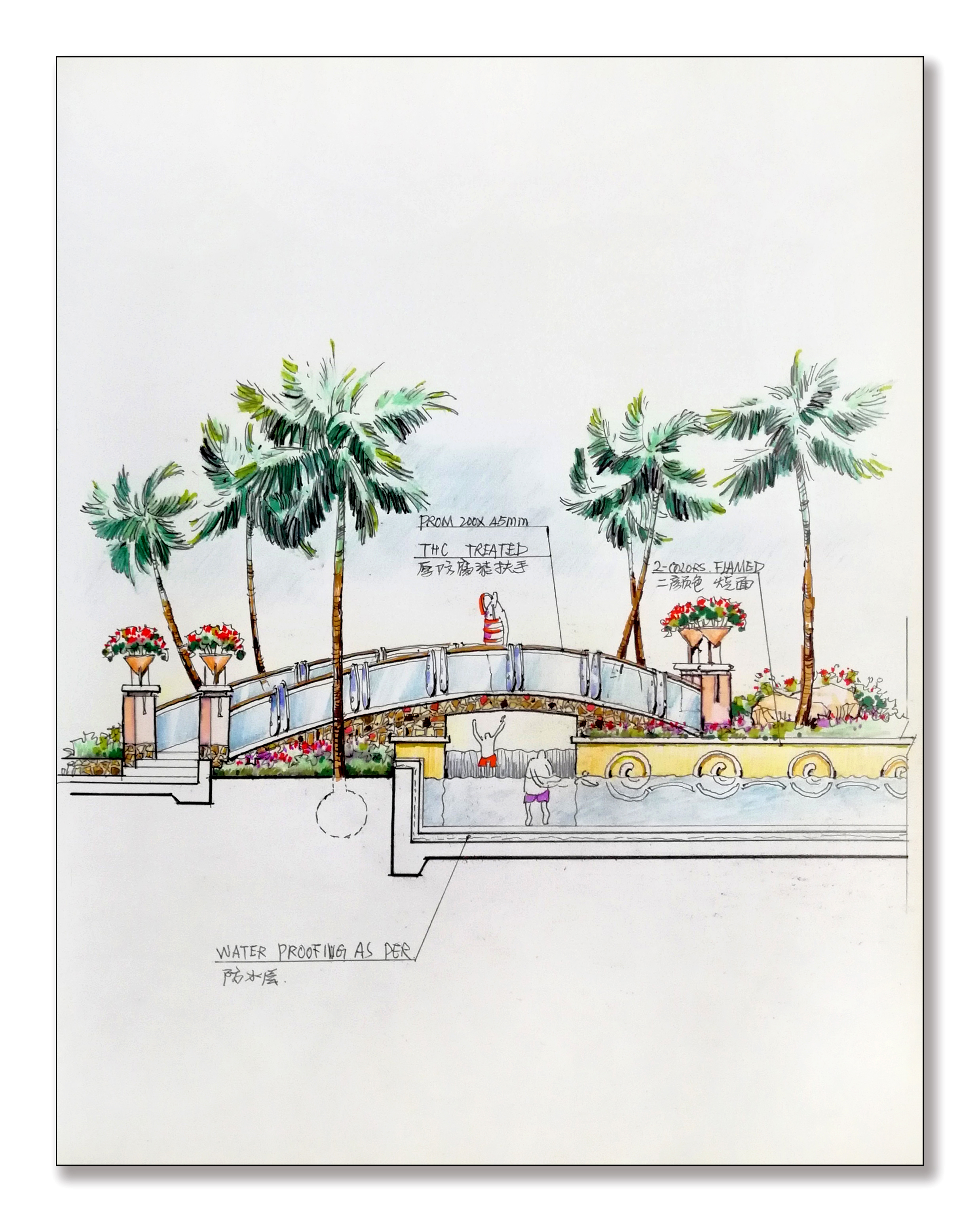

建筑立面手绘效果图

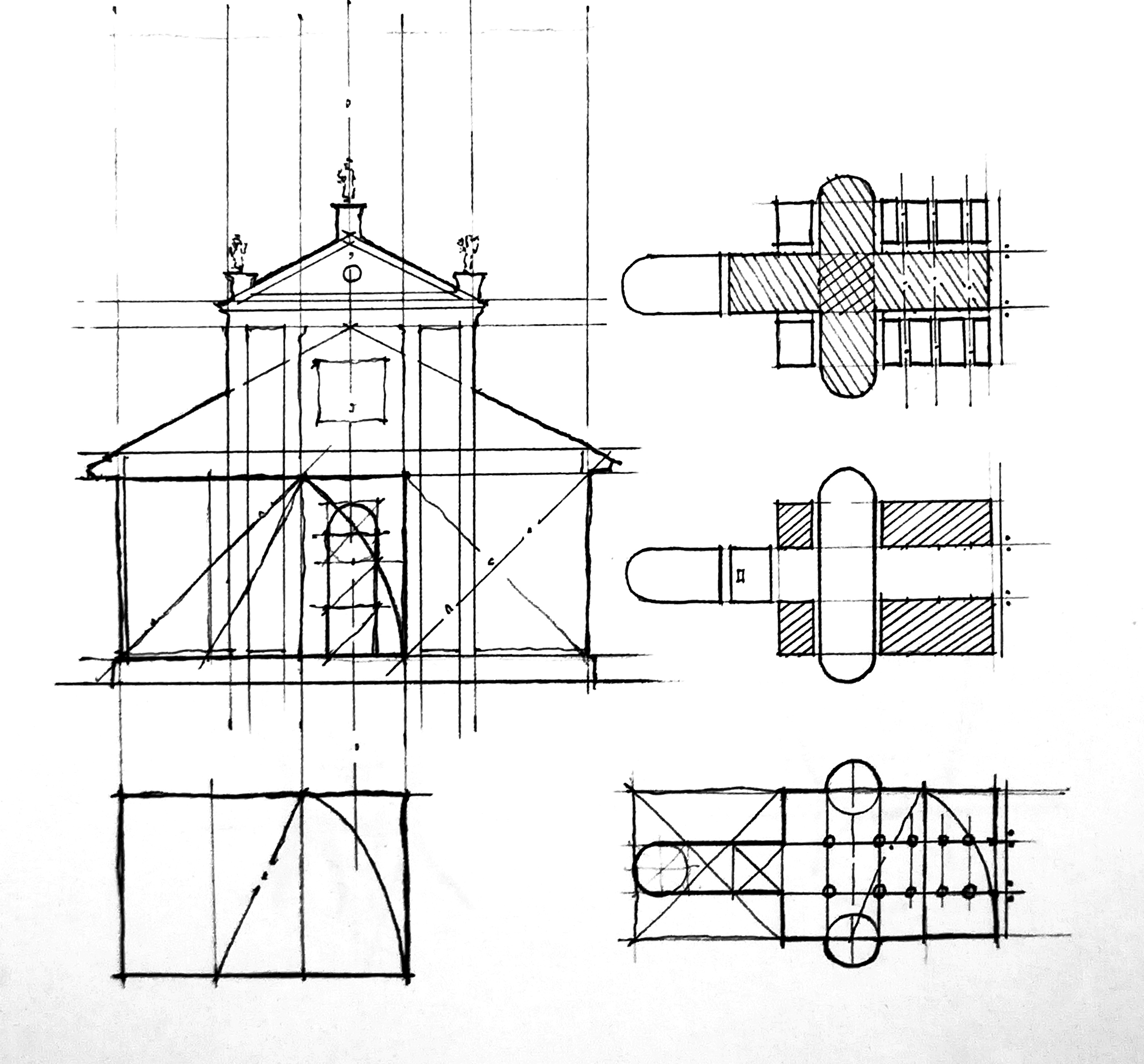

正投影表现图的绘制

正投影图的绘制可以分成七个基本的步骤:

1、居中绘图

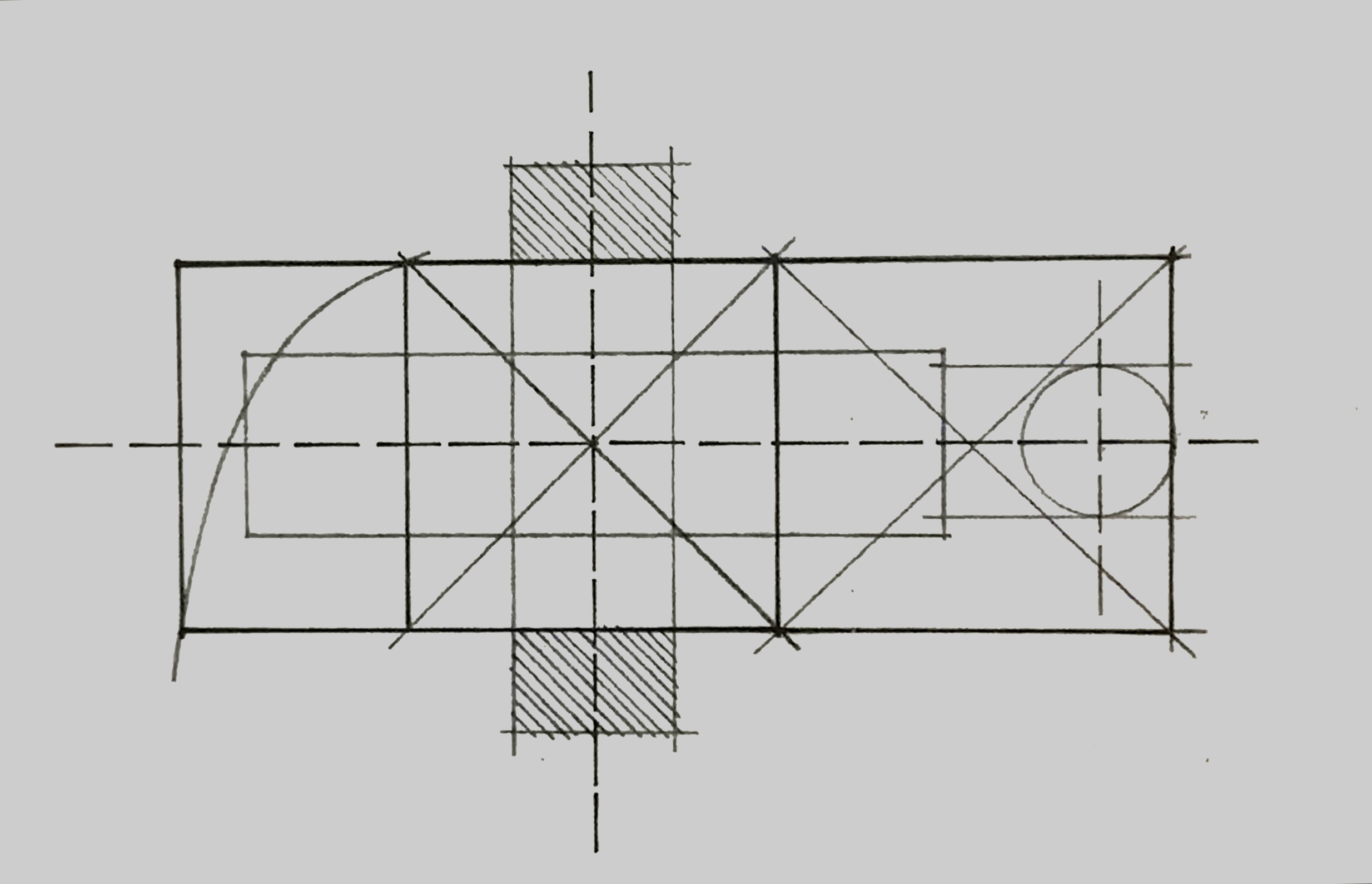

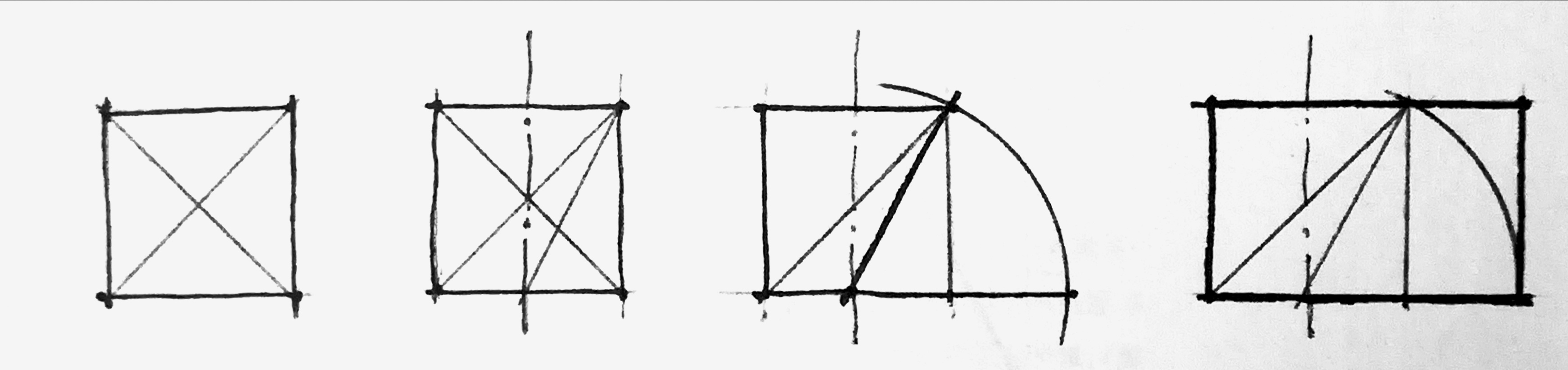

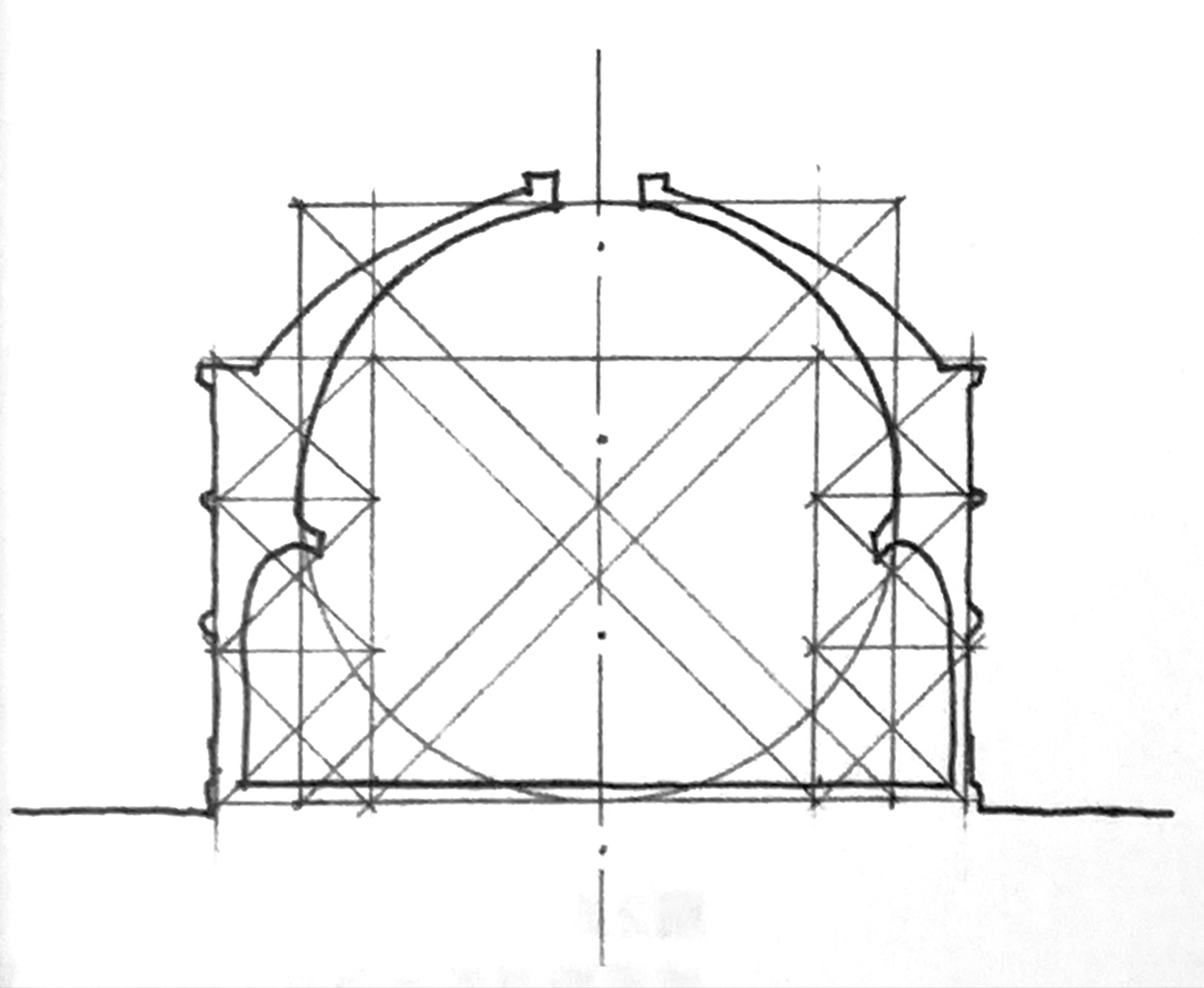

2、计算比例（几何学的运用）

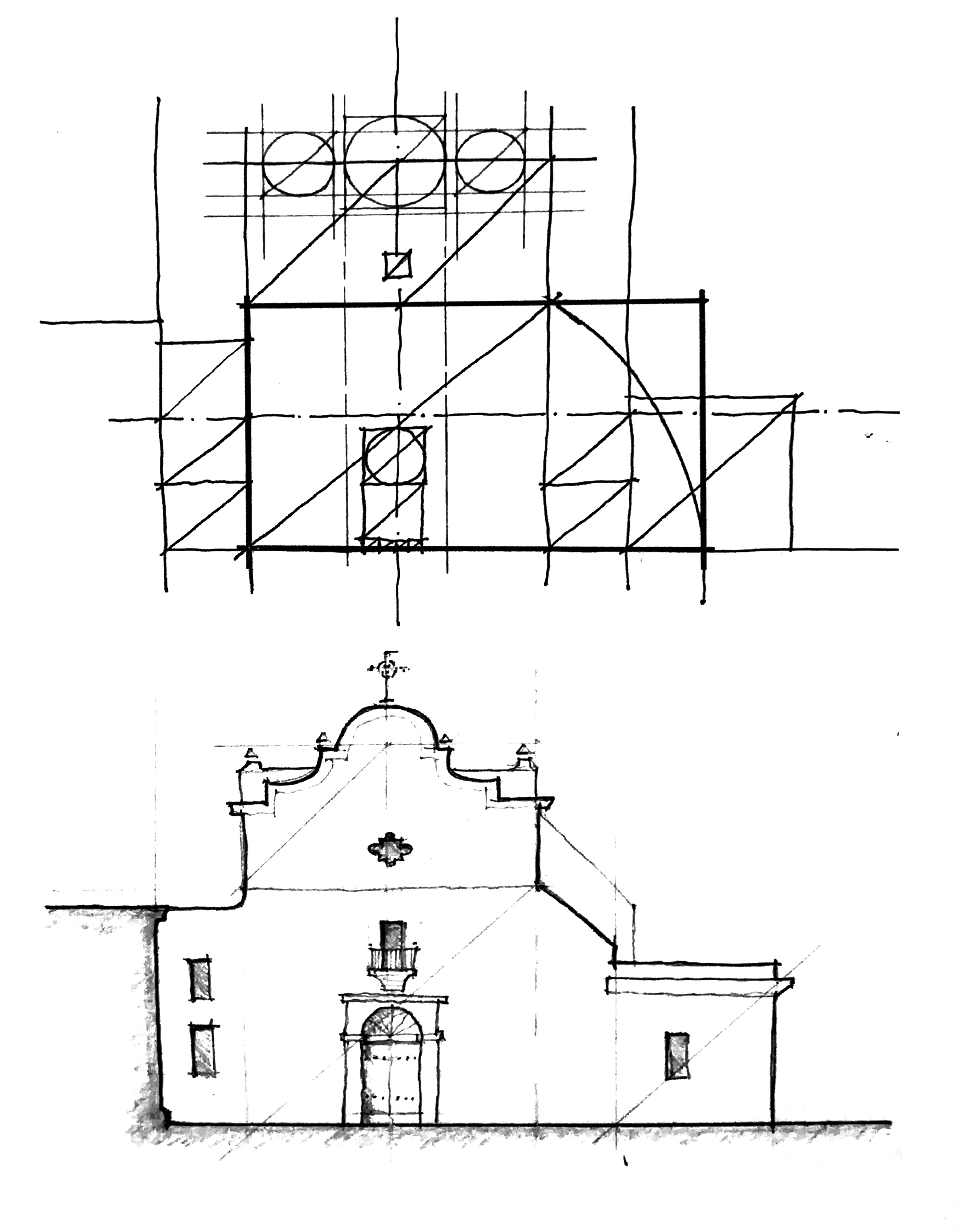

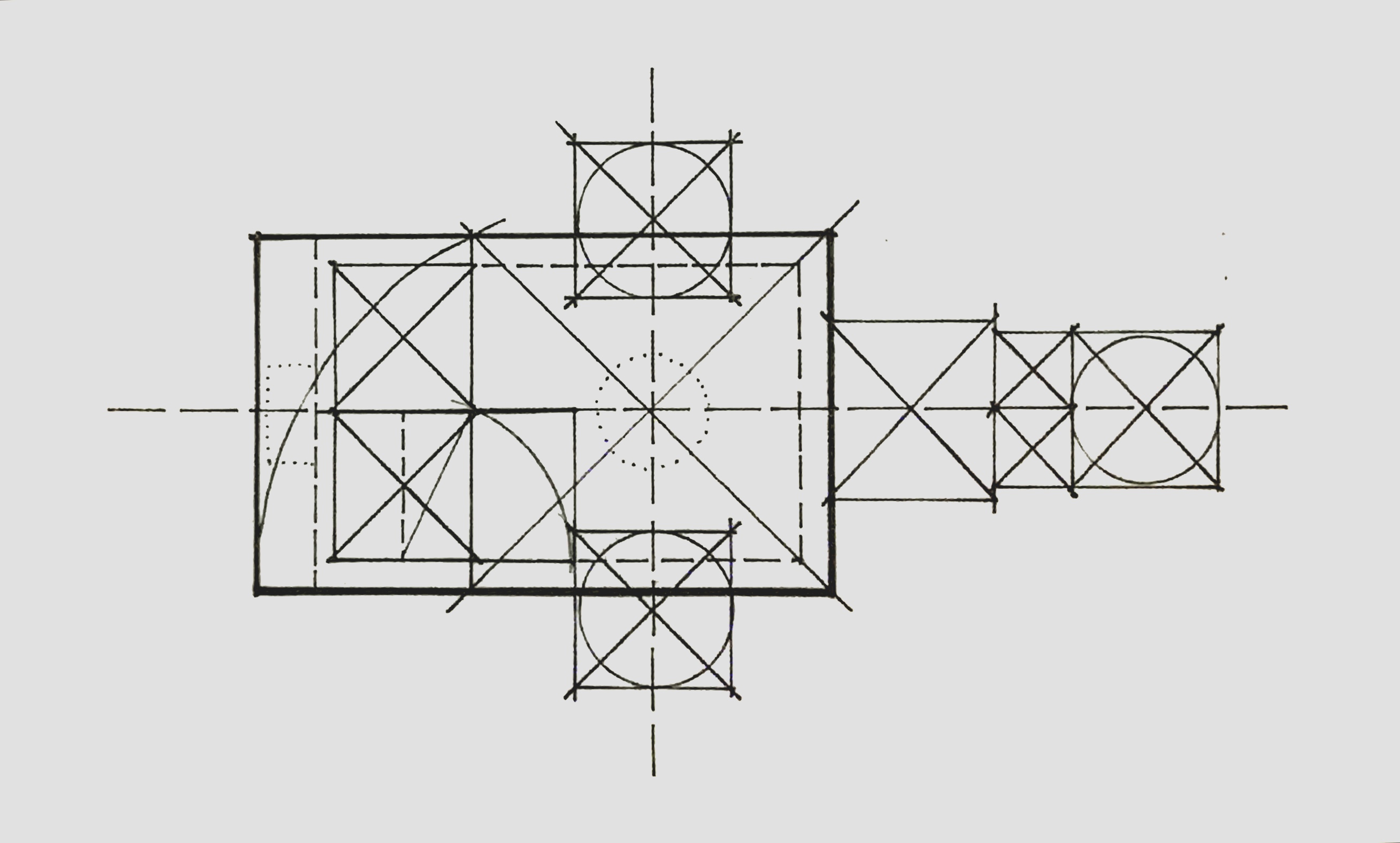

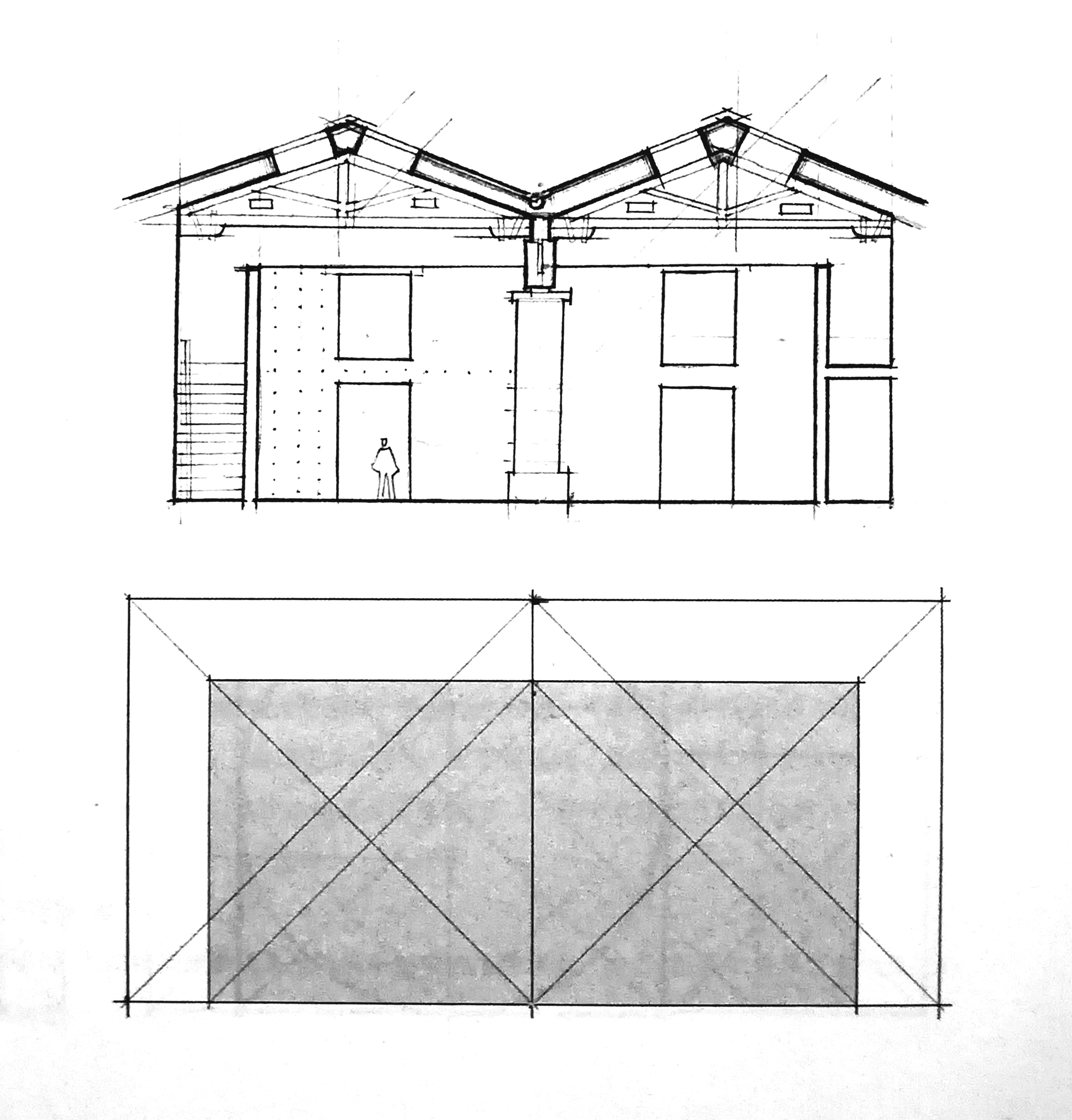

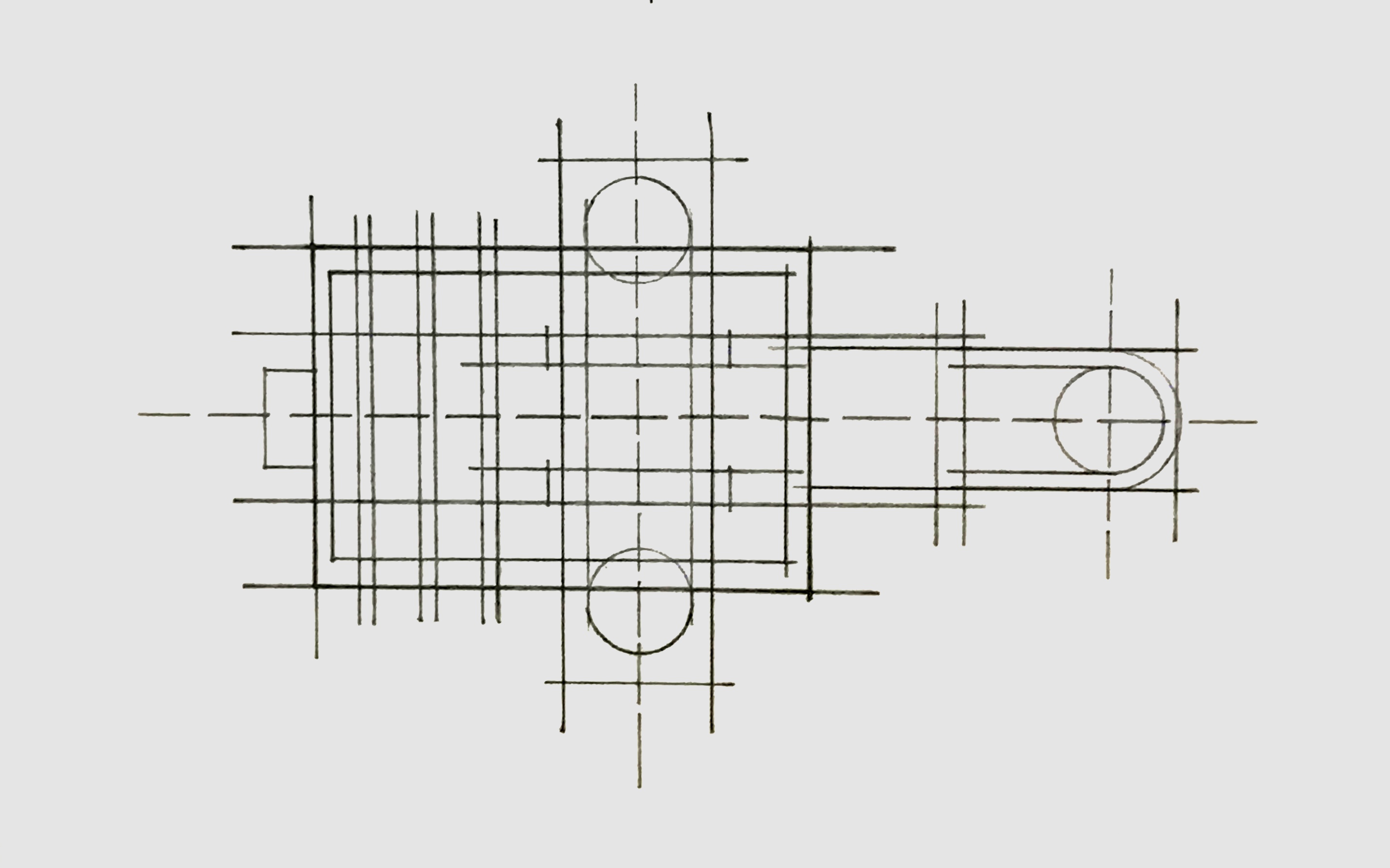

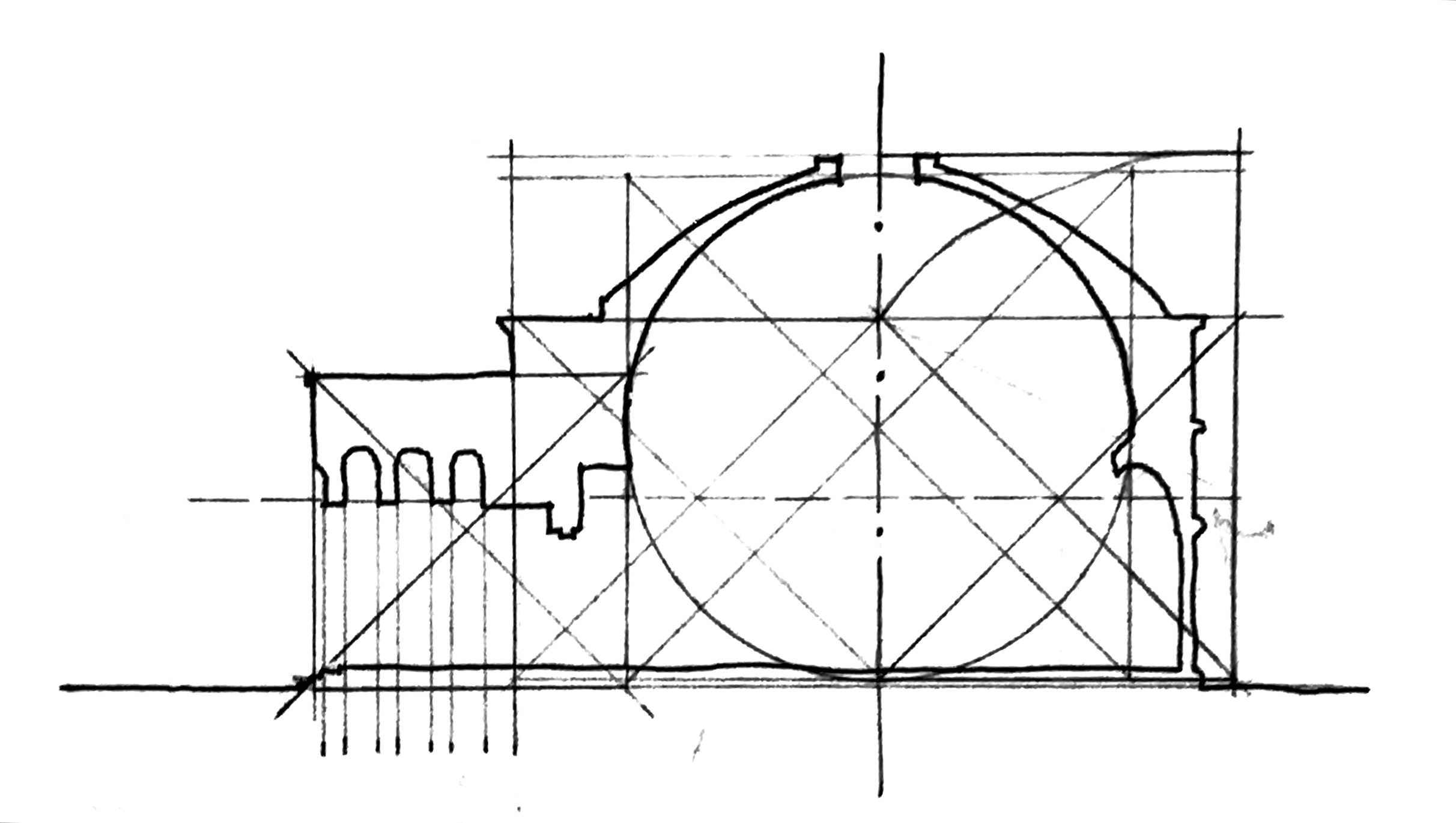

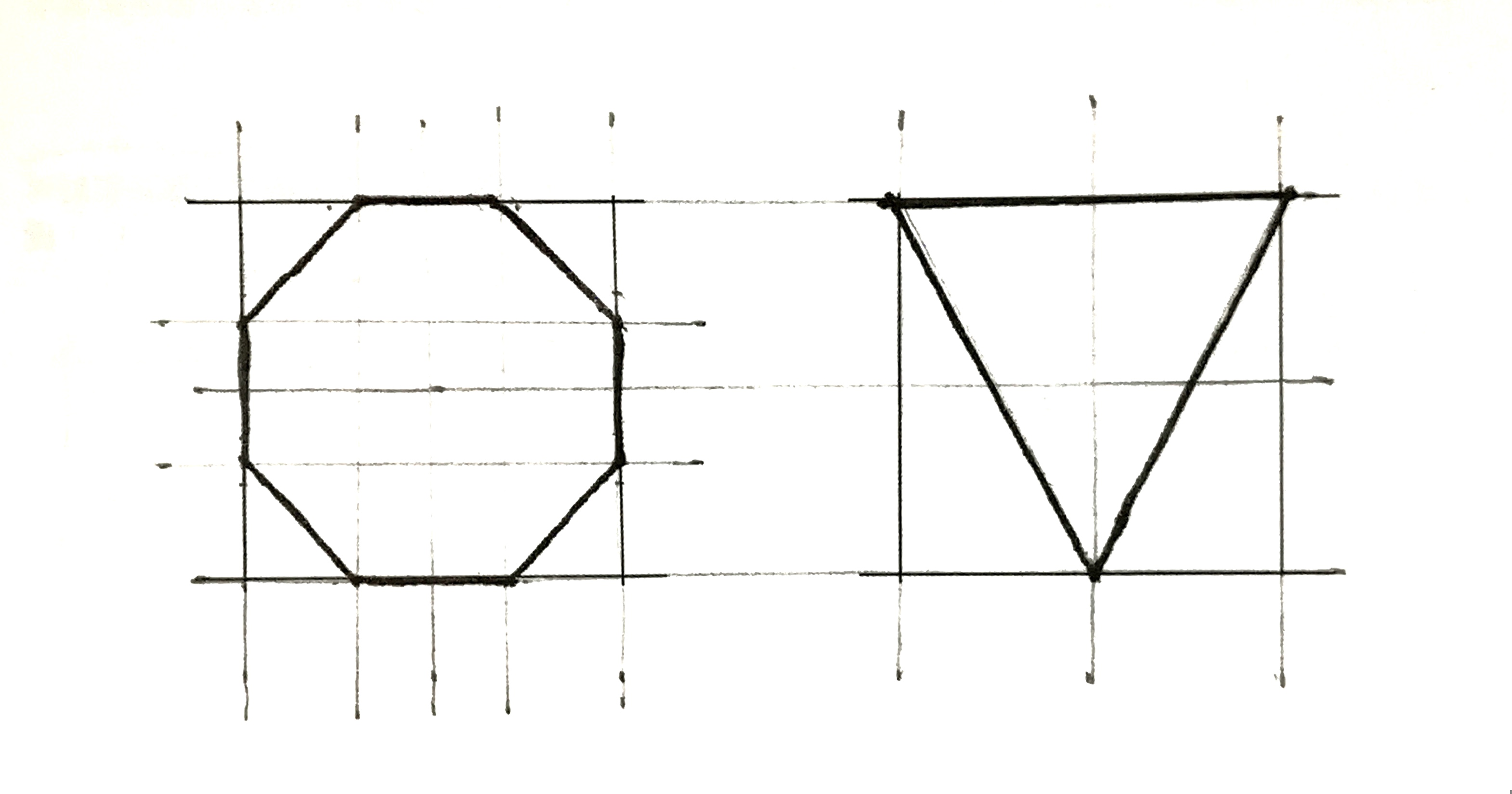

3、用参考线来构图

4、画细节

5、线型处理（平衡处理、层次结构的处理、出入口的处理）

6、阴影绘制

7、色彩和材质表现

而在进行正投影图的绘制时，要培养从整体到局部的控制能力。不仅哲学中有范学的概念，设计实践中在空间处理方面也有一个类似的次关系。正投影图的内容设计应该与图纸的大小及比例尺的设定相統一。在快速念记录和概念表达阶段，平立剖图的比例尺度在精度上要求不会太高。但是，一旦到了设计深化以及重要的节点表达时，平立剖图的精度求会加强许多。

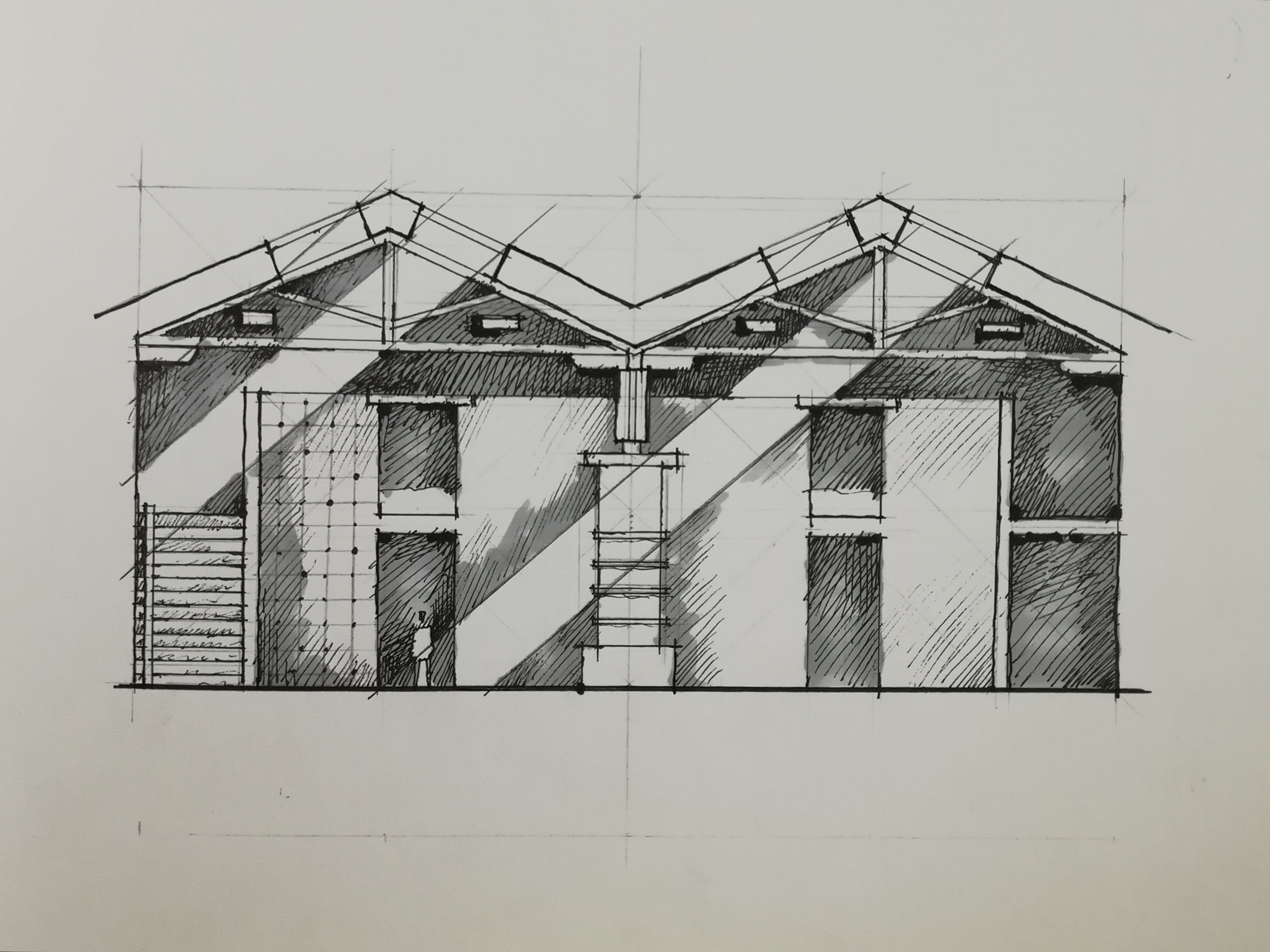

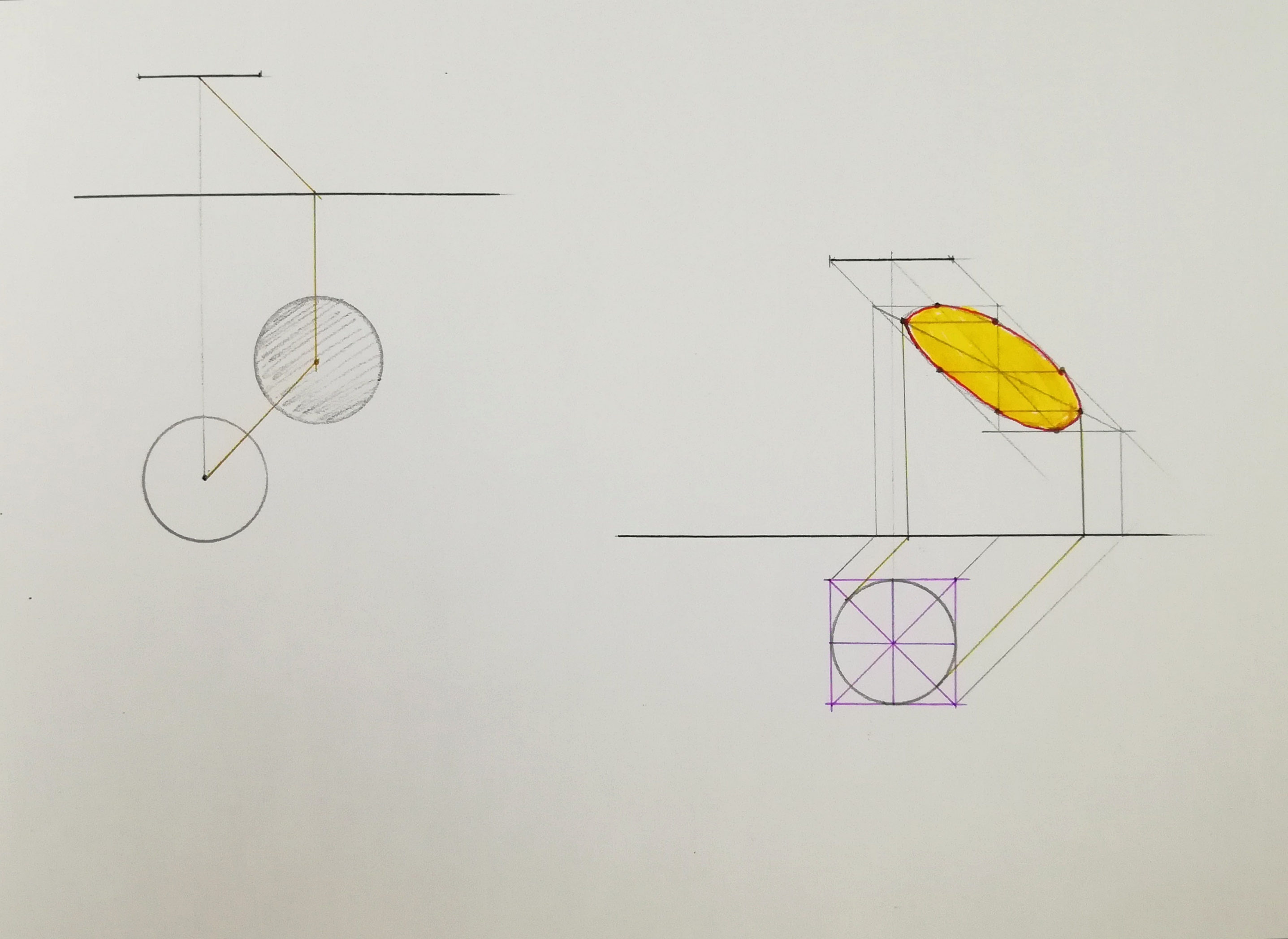

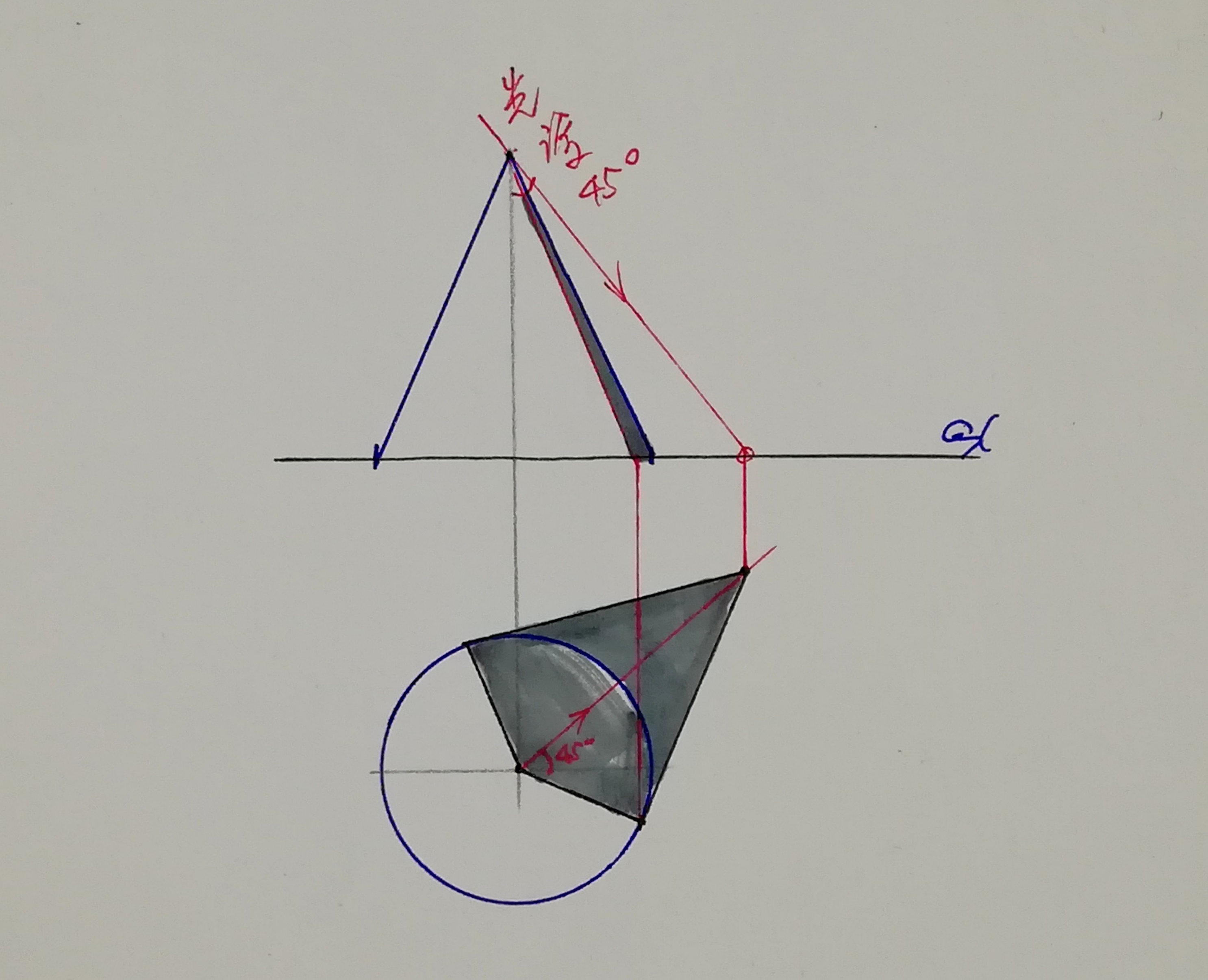

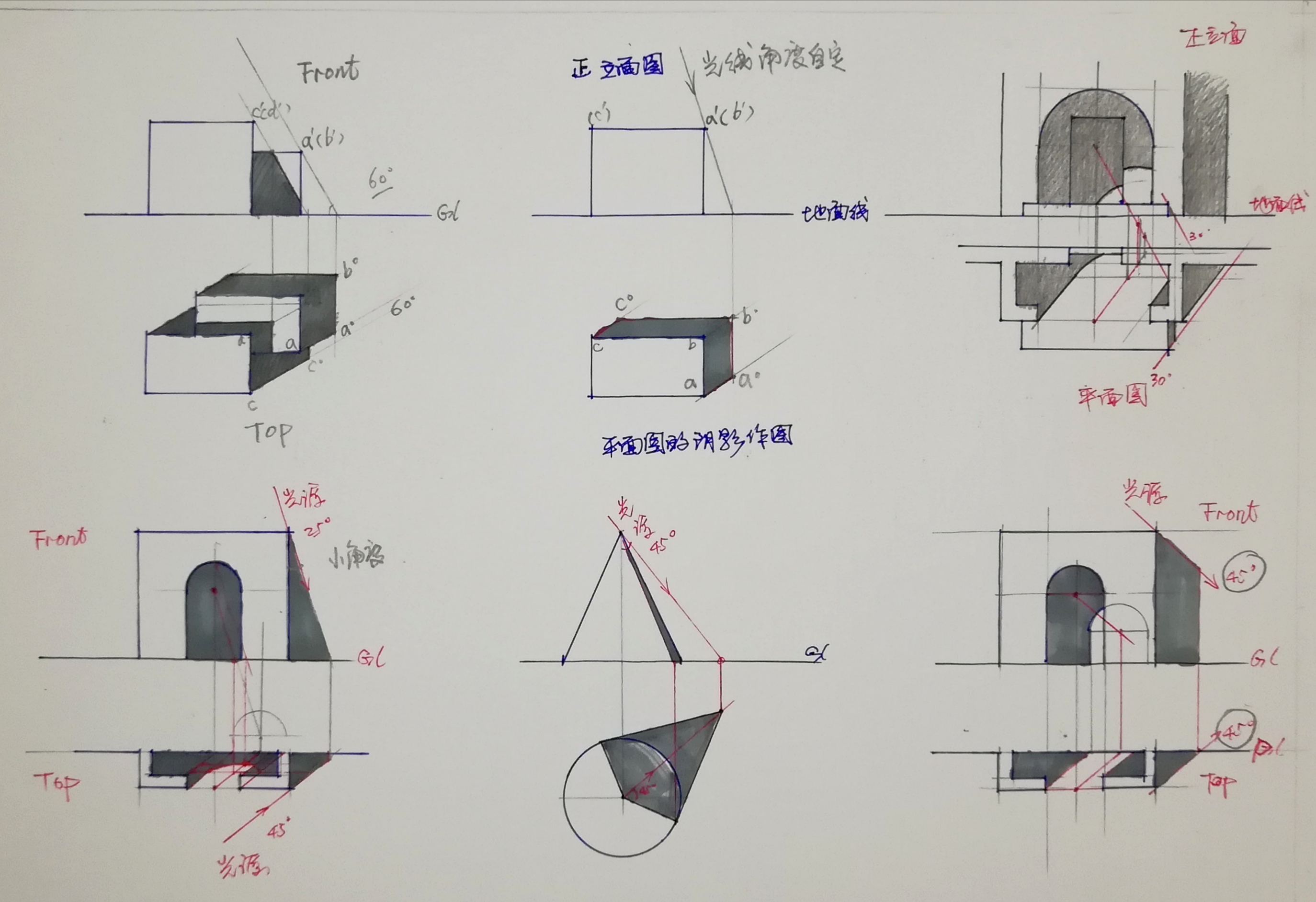

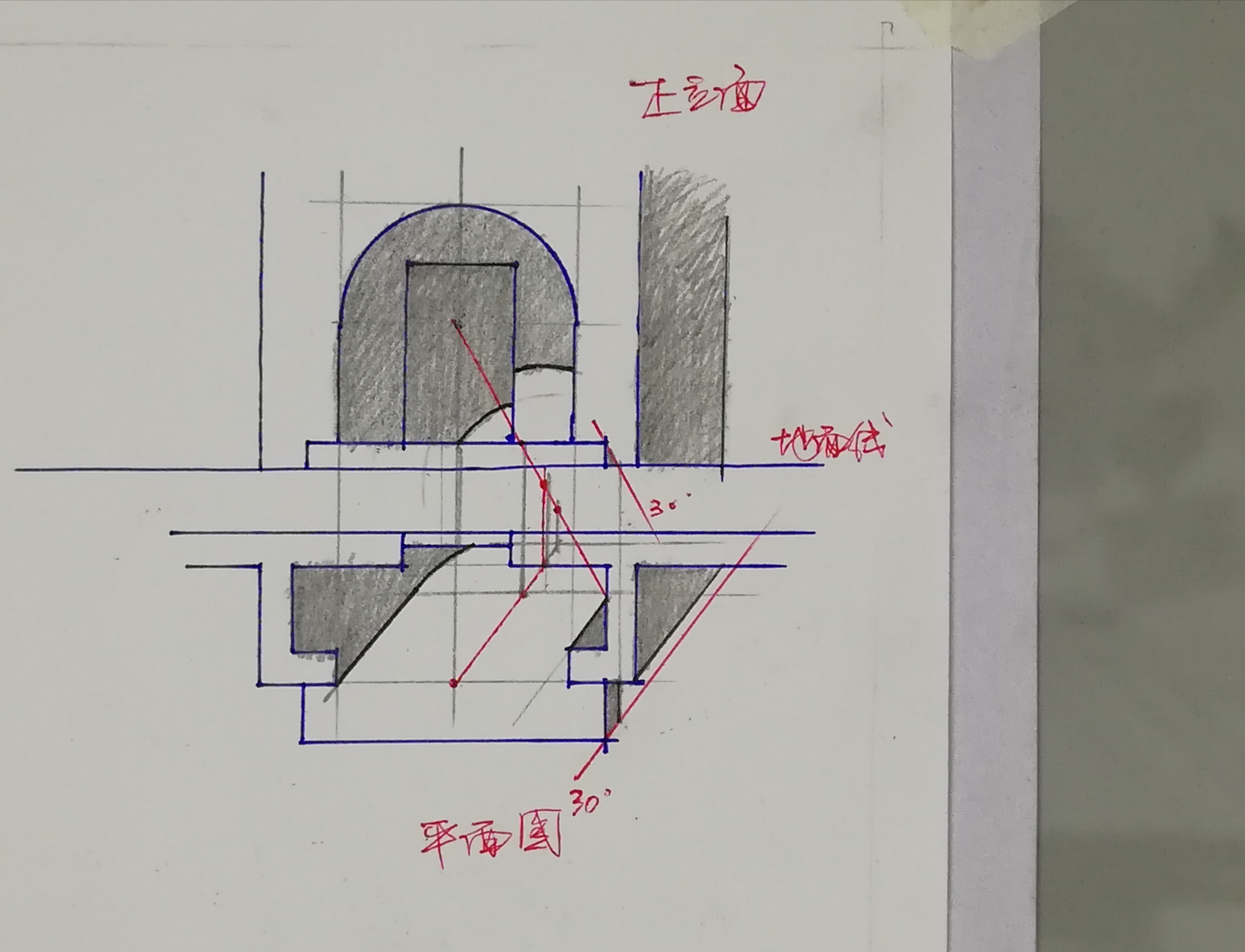

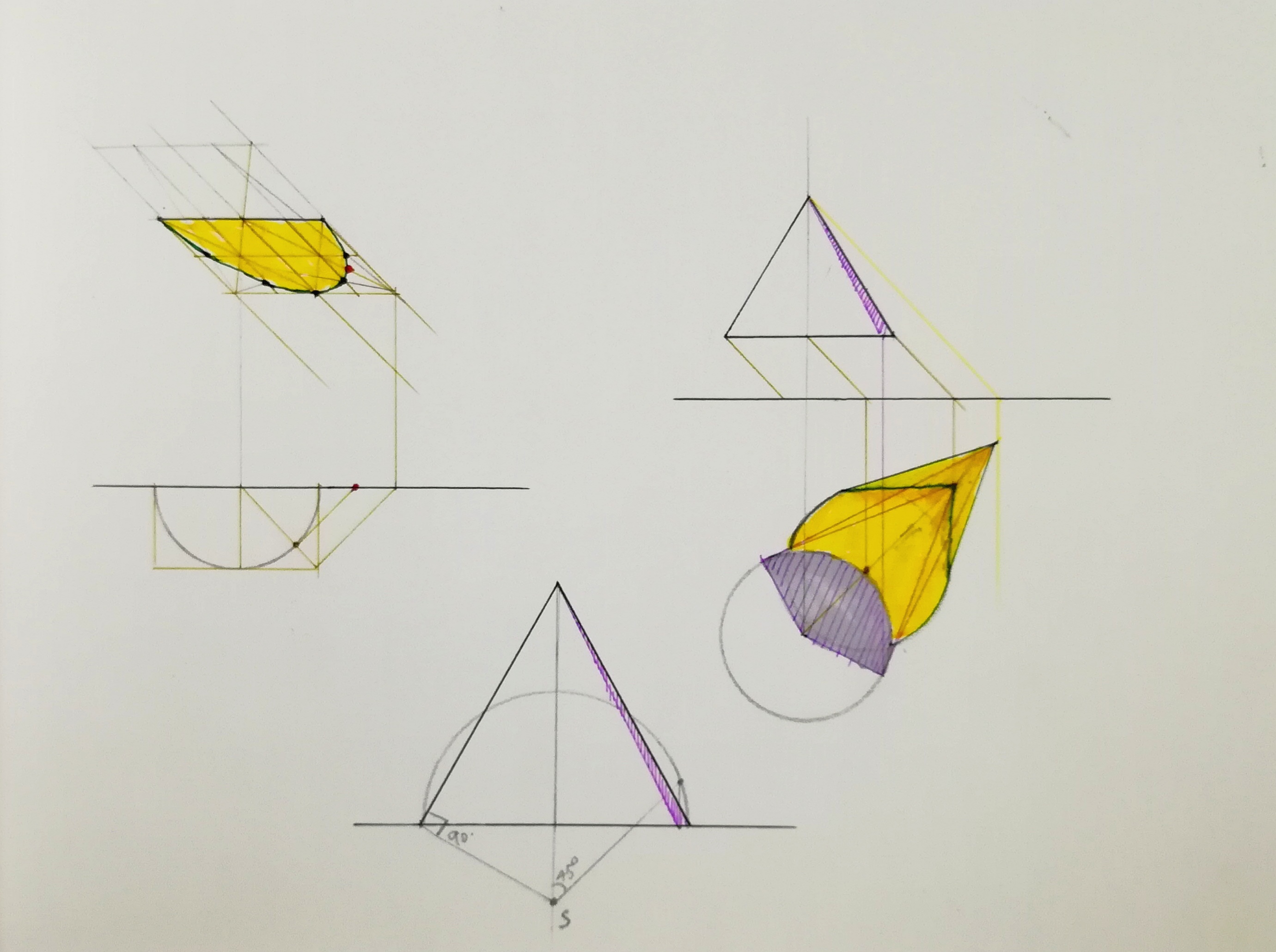

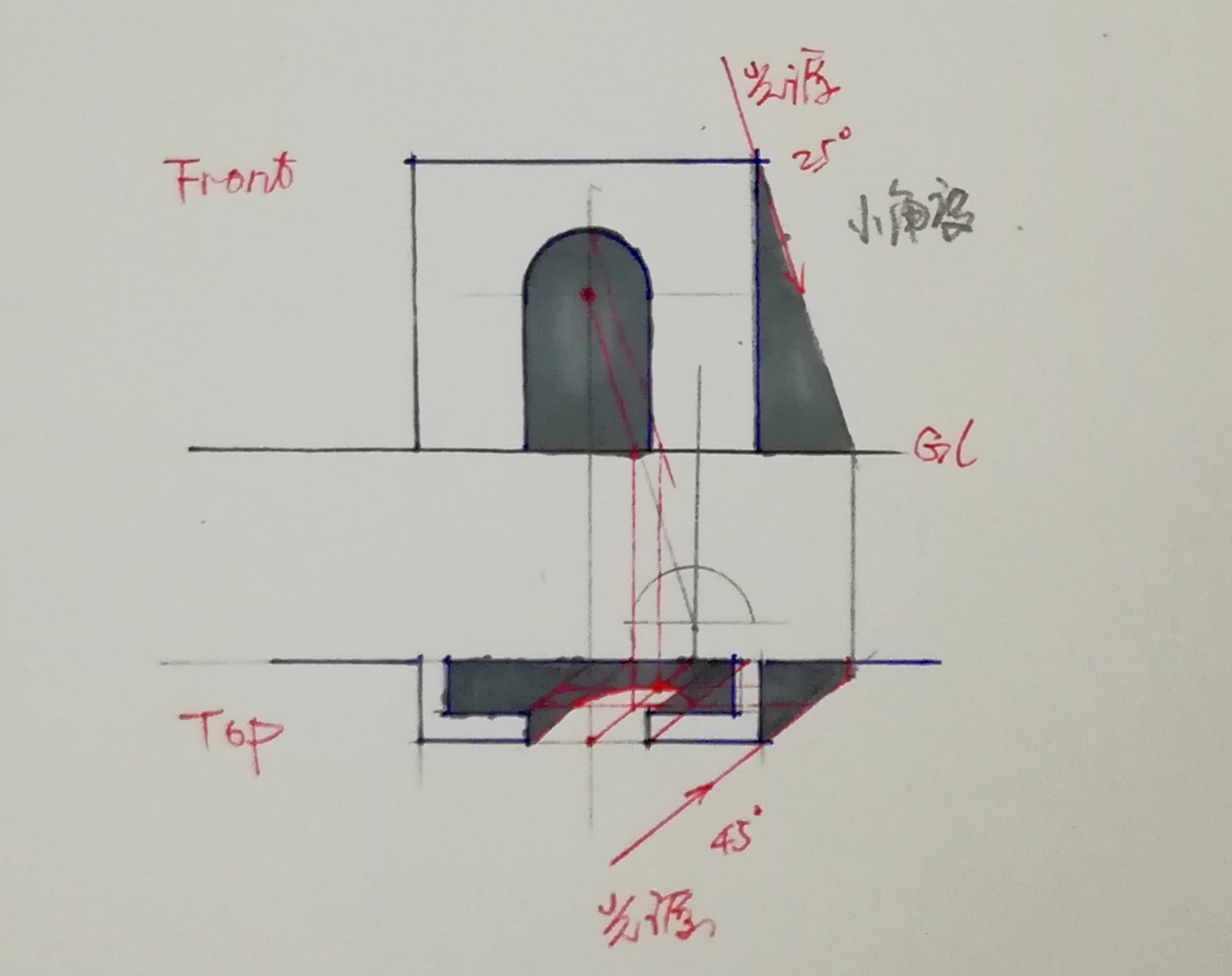

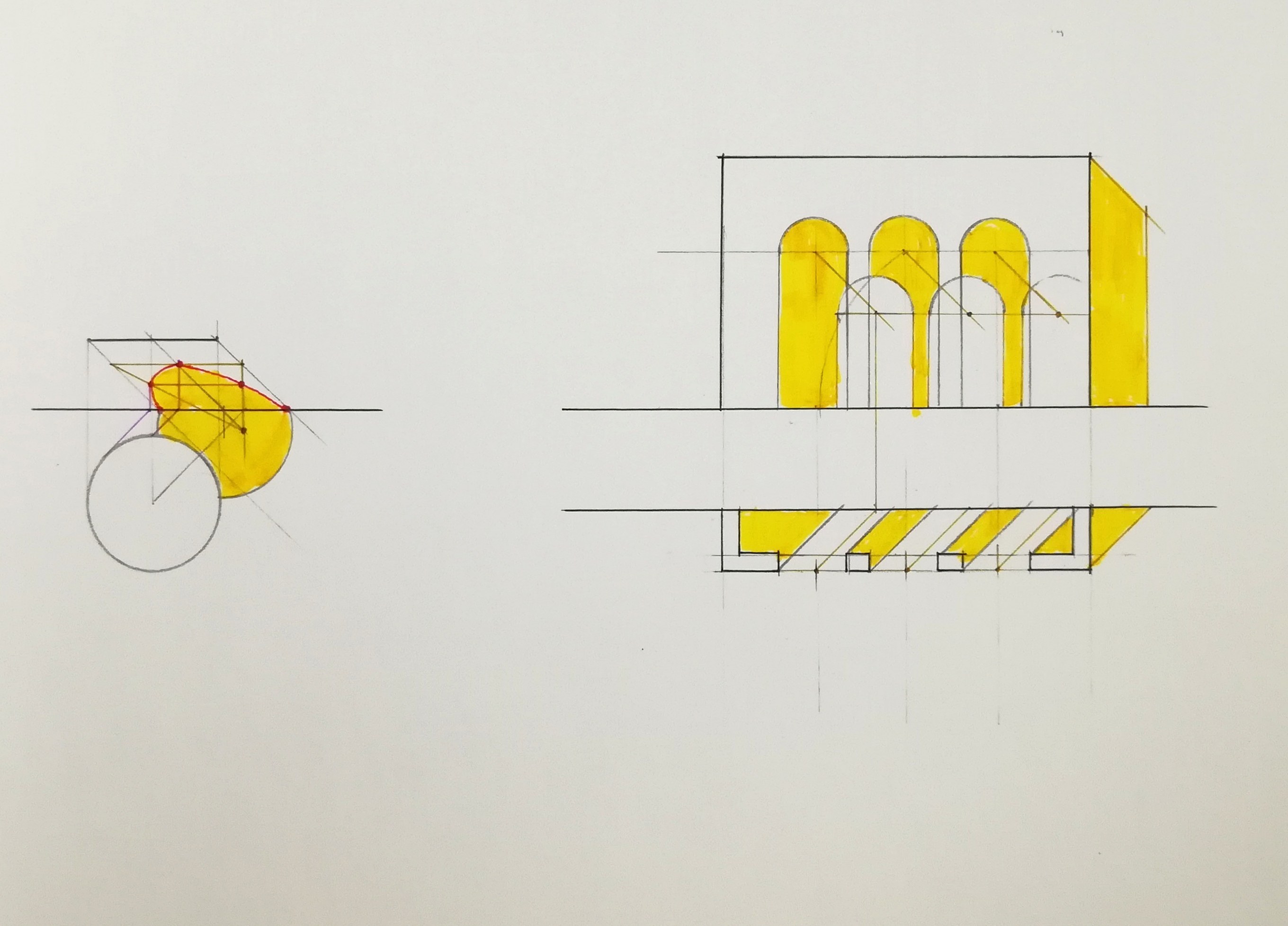

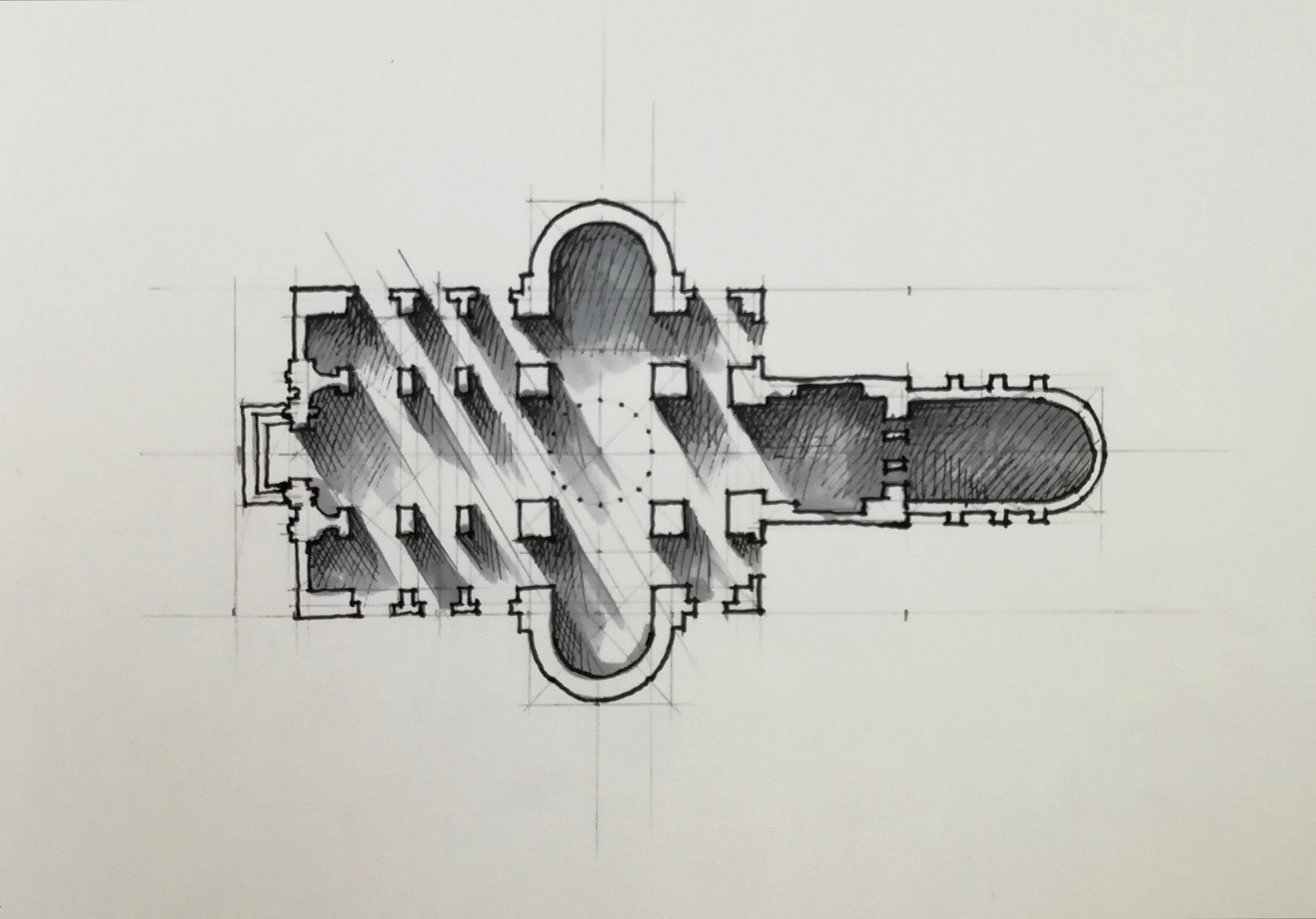

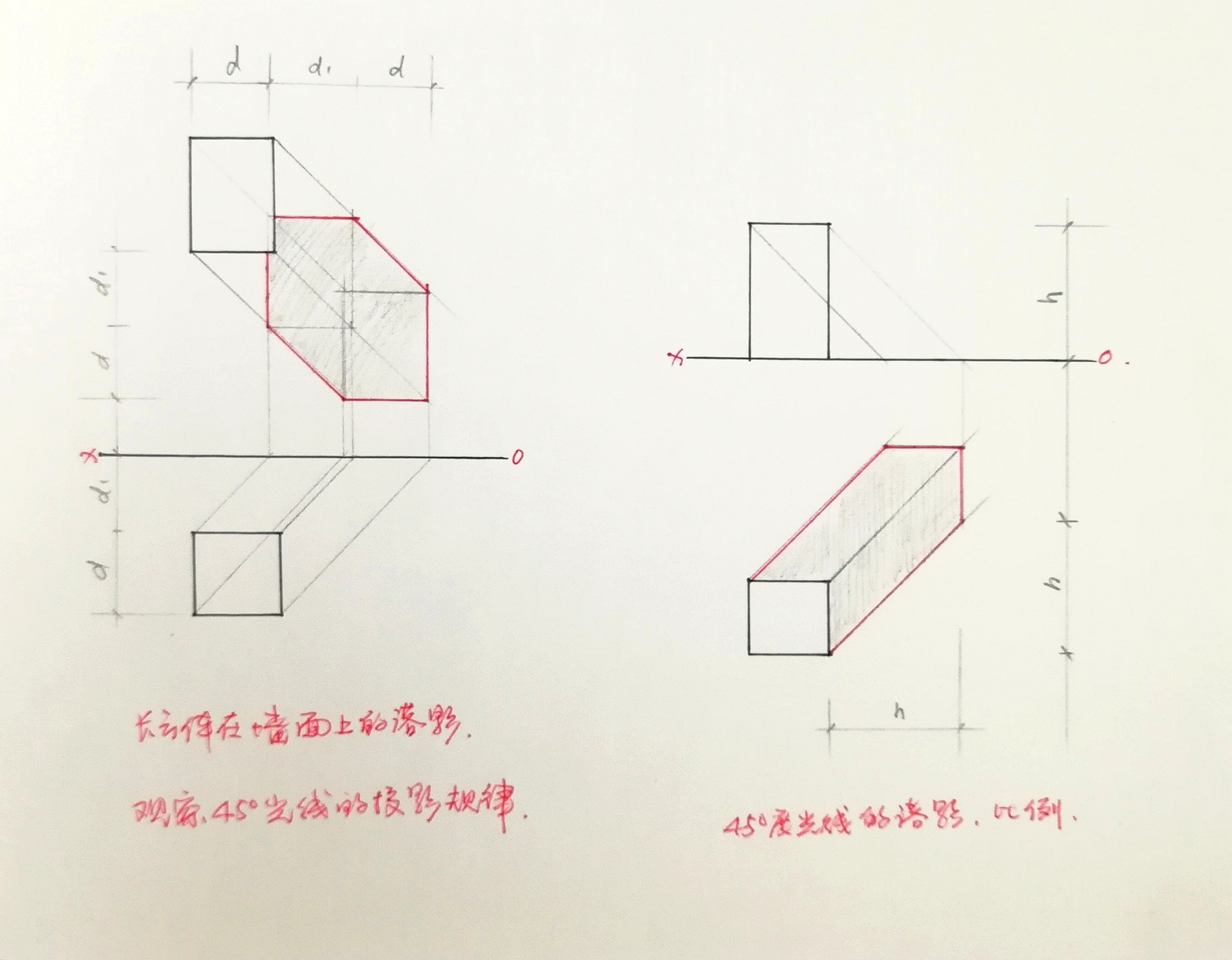

正投影图的阴影表现方法

正投影图在建筑设计表达中具有举足轻重的作用。通过正投影图效果图可以想像到空间的立体三维形象，让我们看到空间设计中更为确的信息，如尺度、材料、功能构成、家具设施分配、销装、标注等一系列信息。

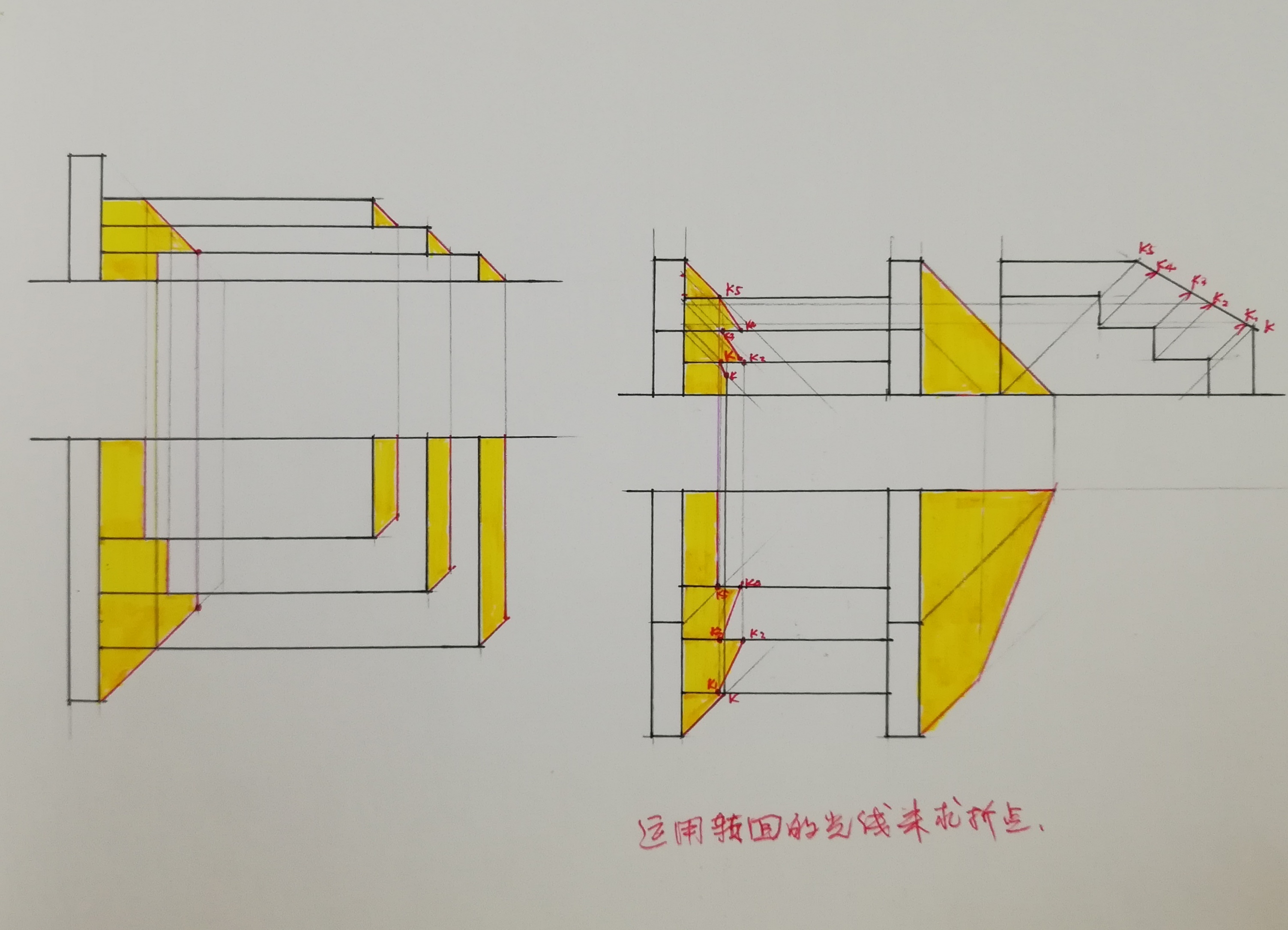

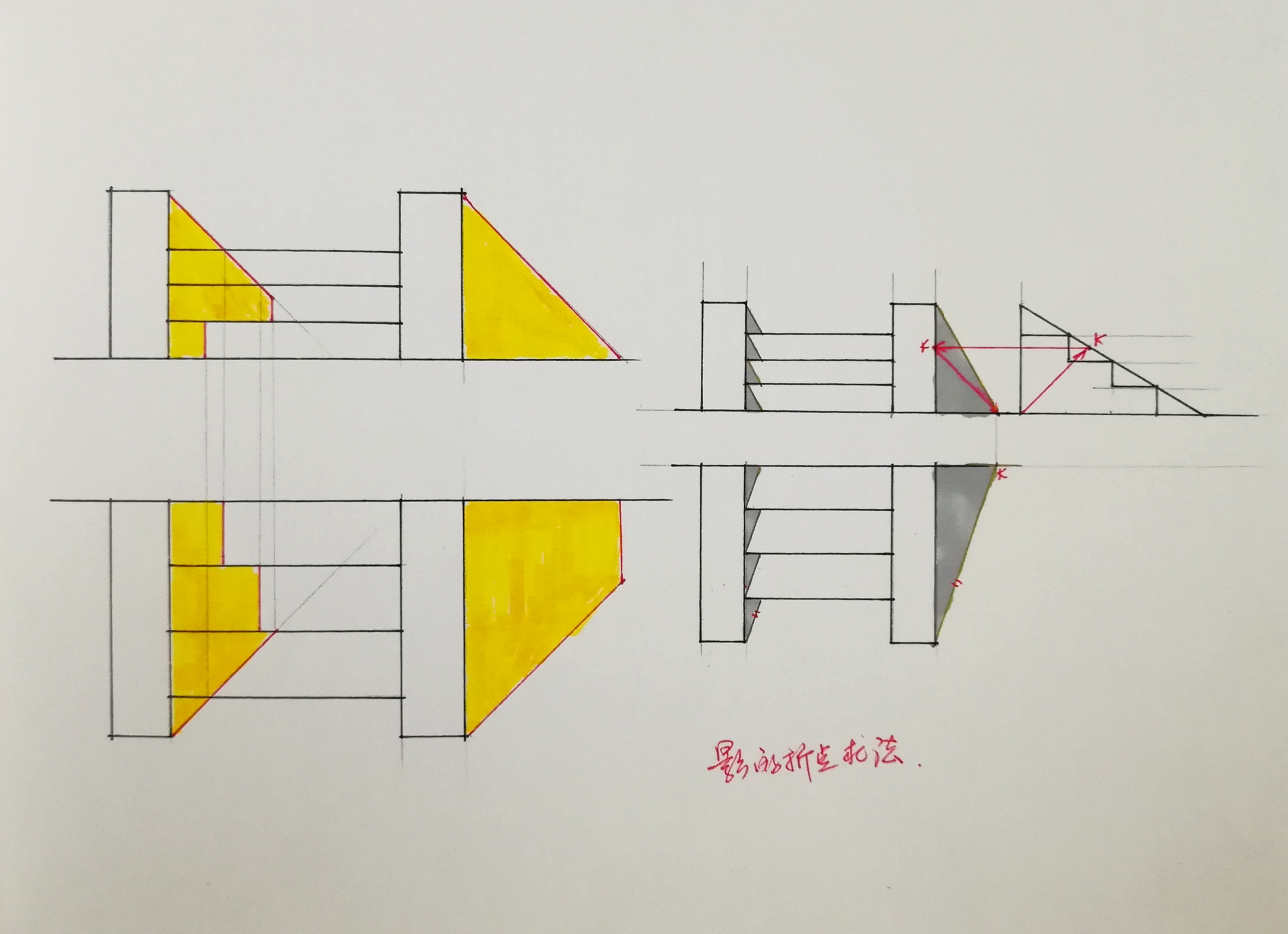

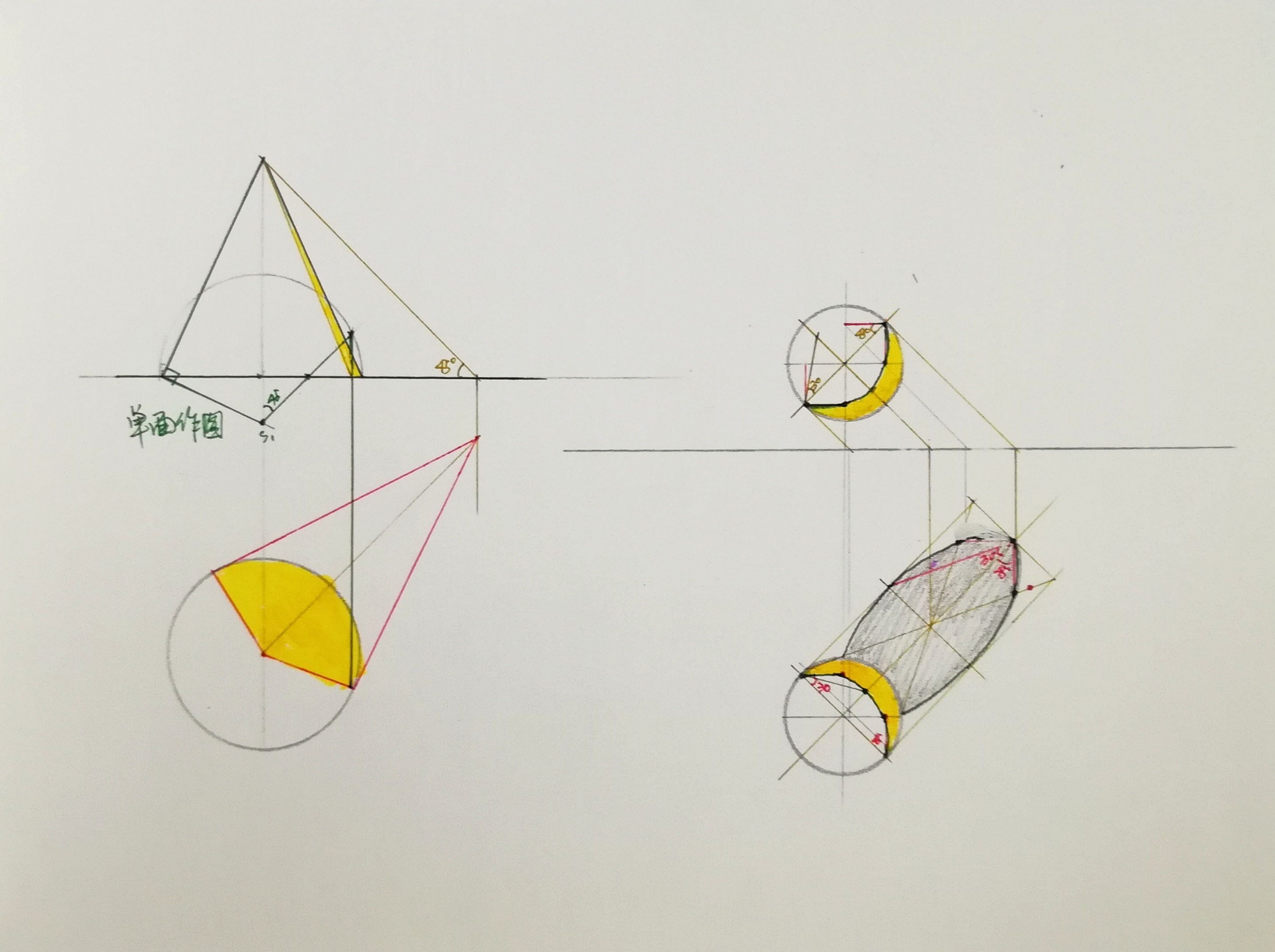

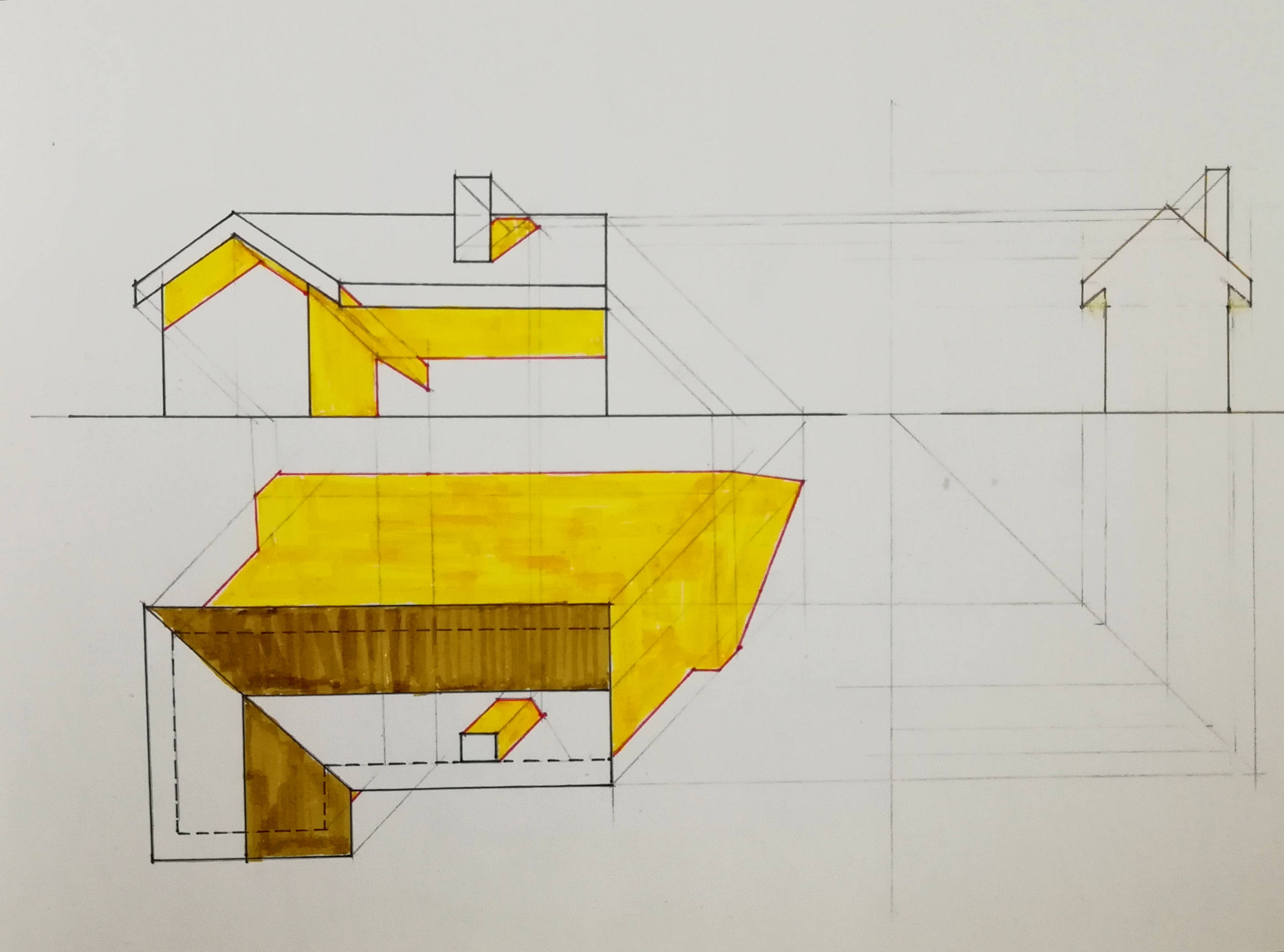

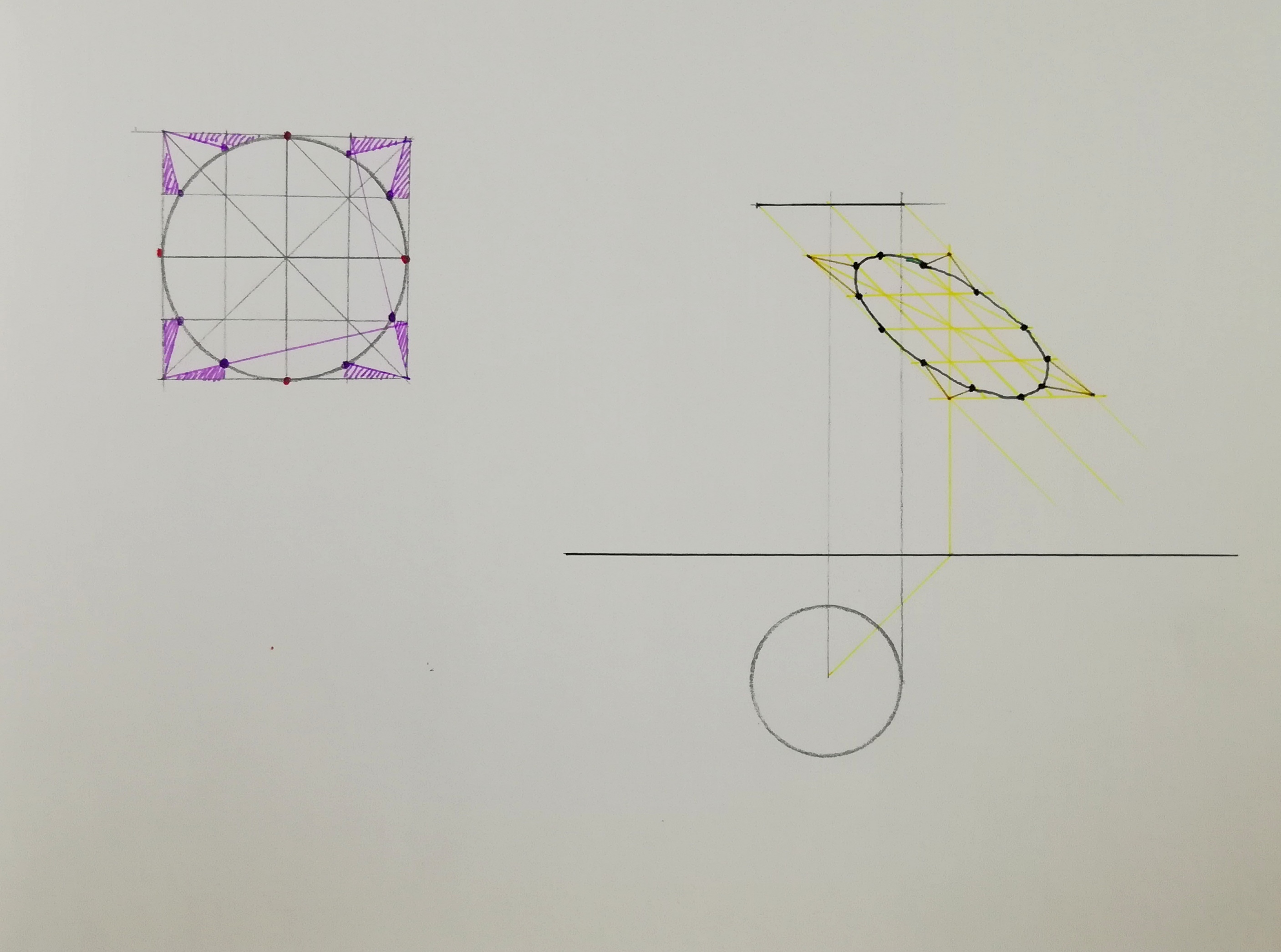

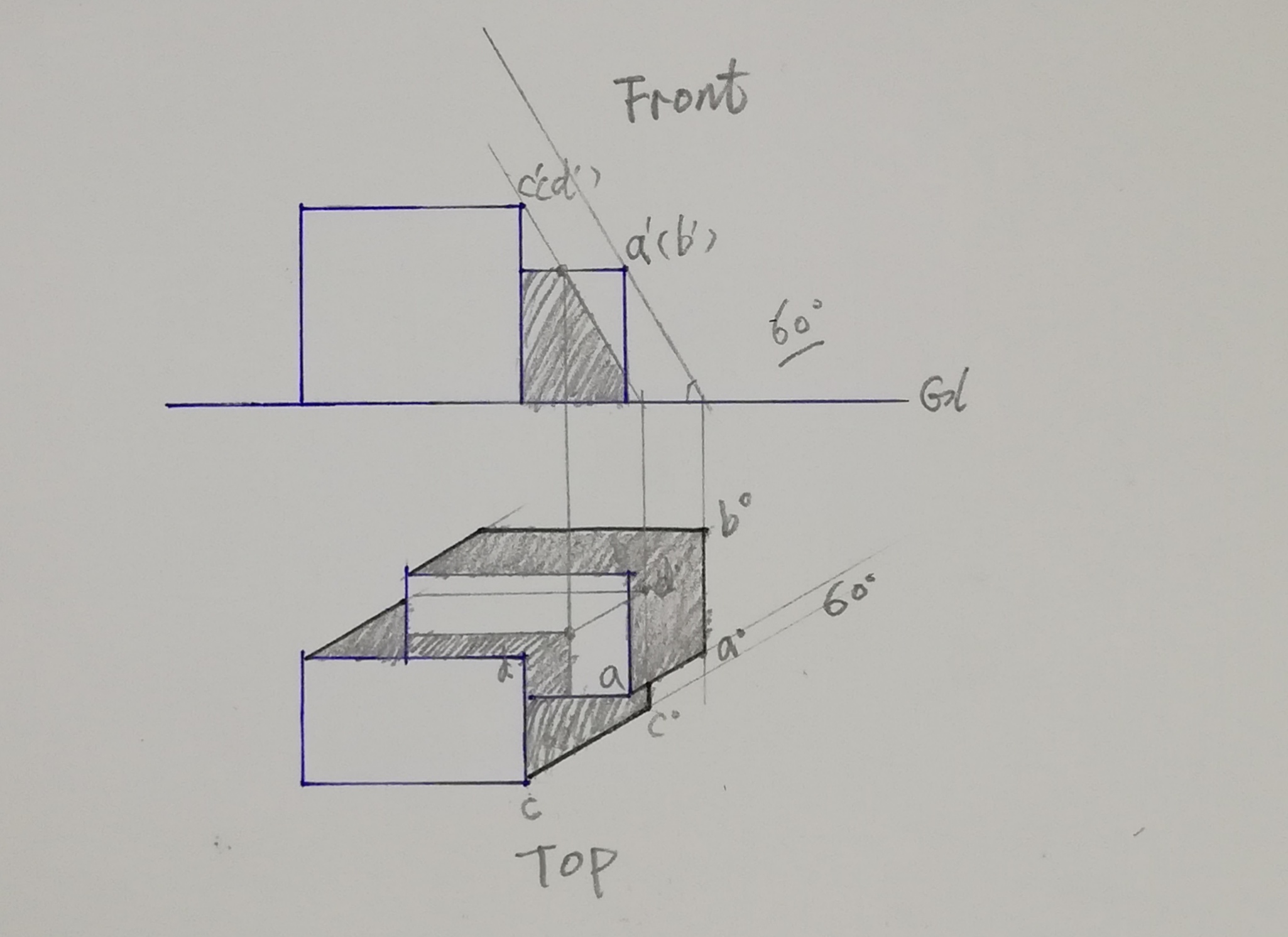

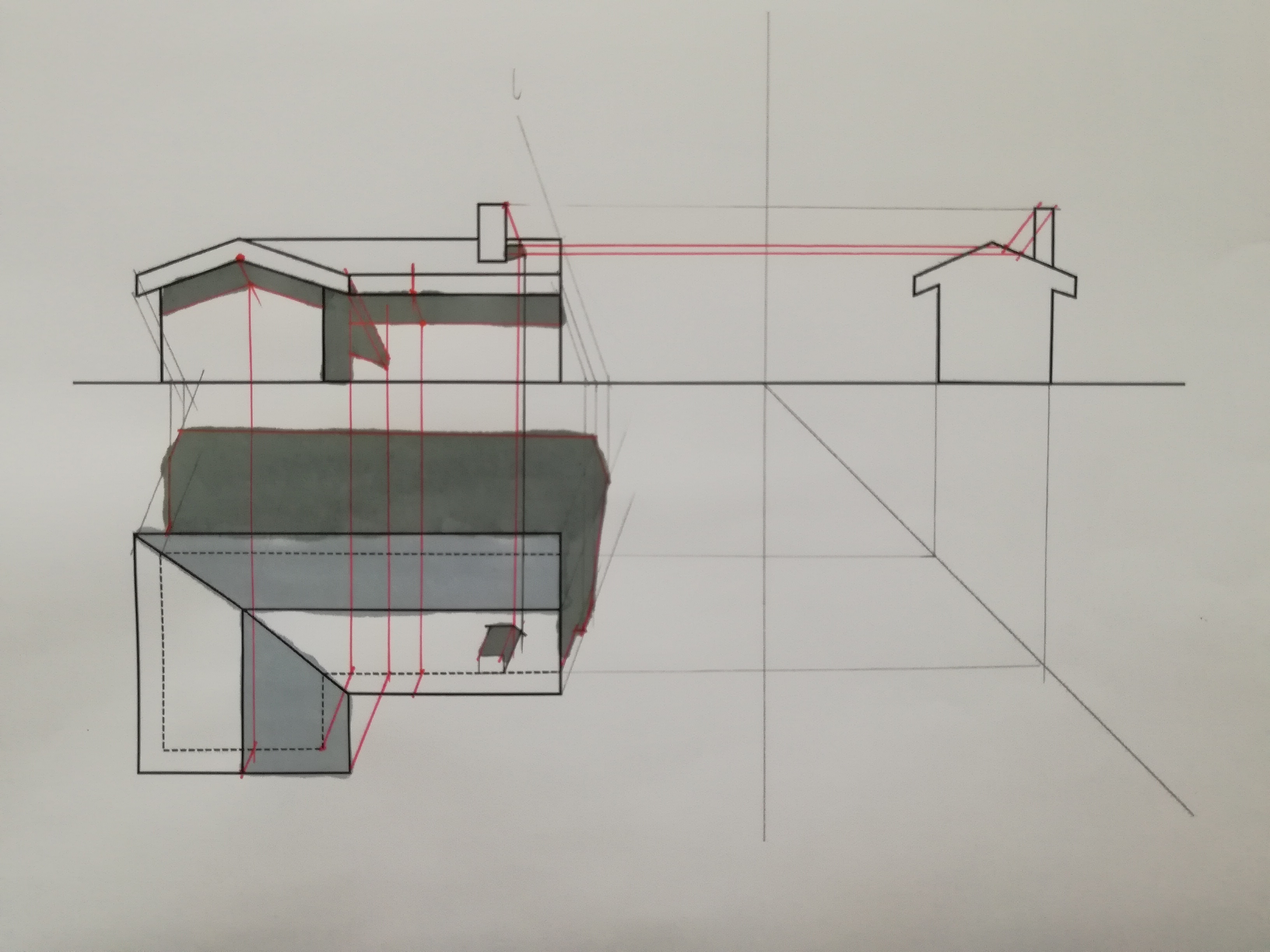

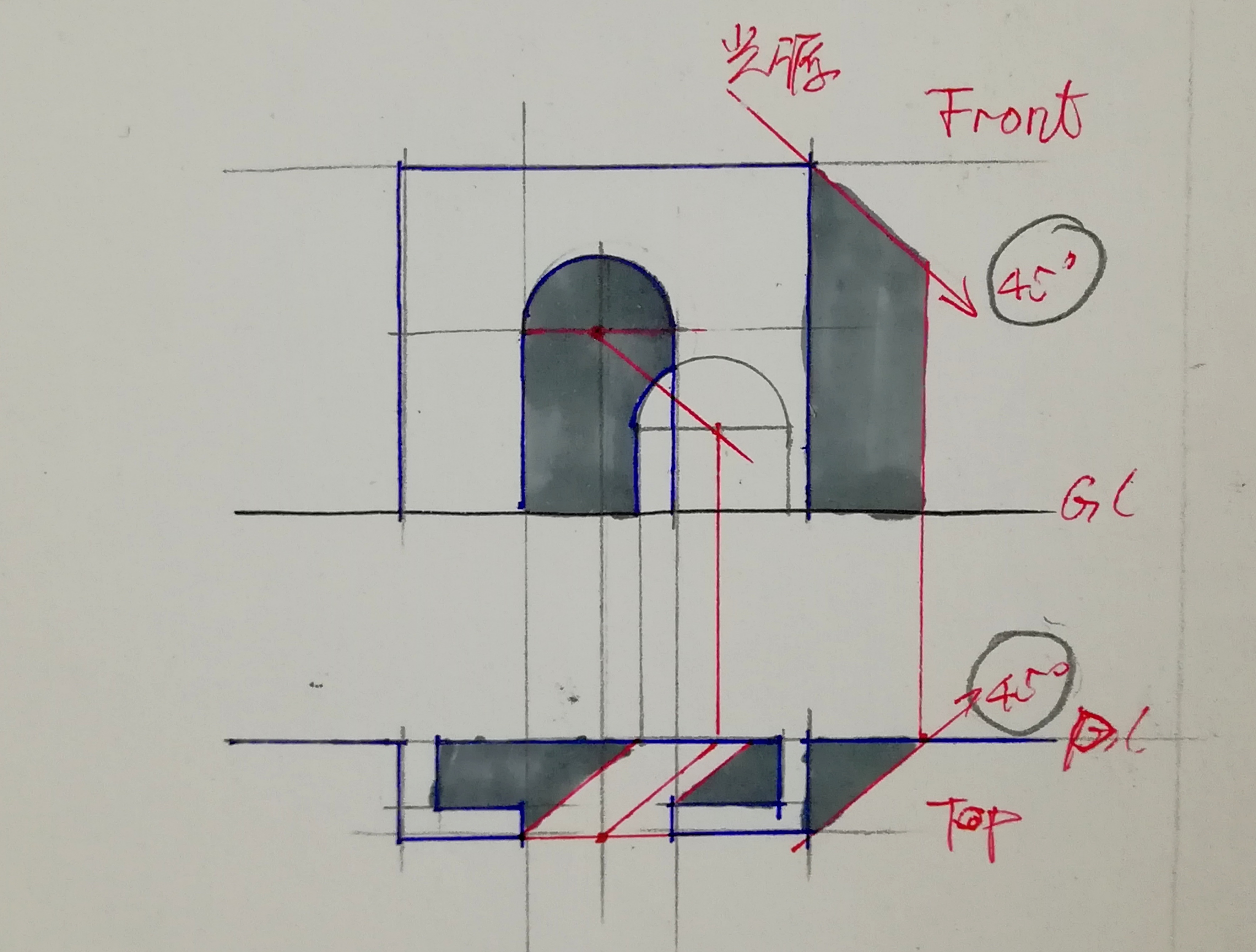

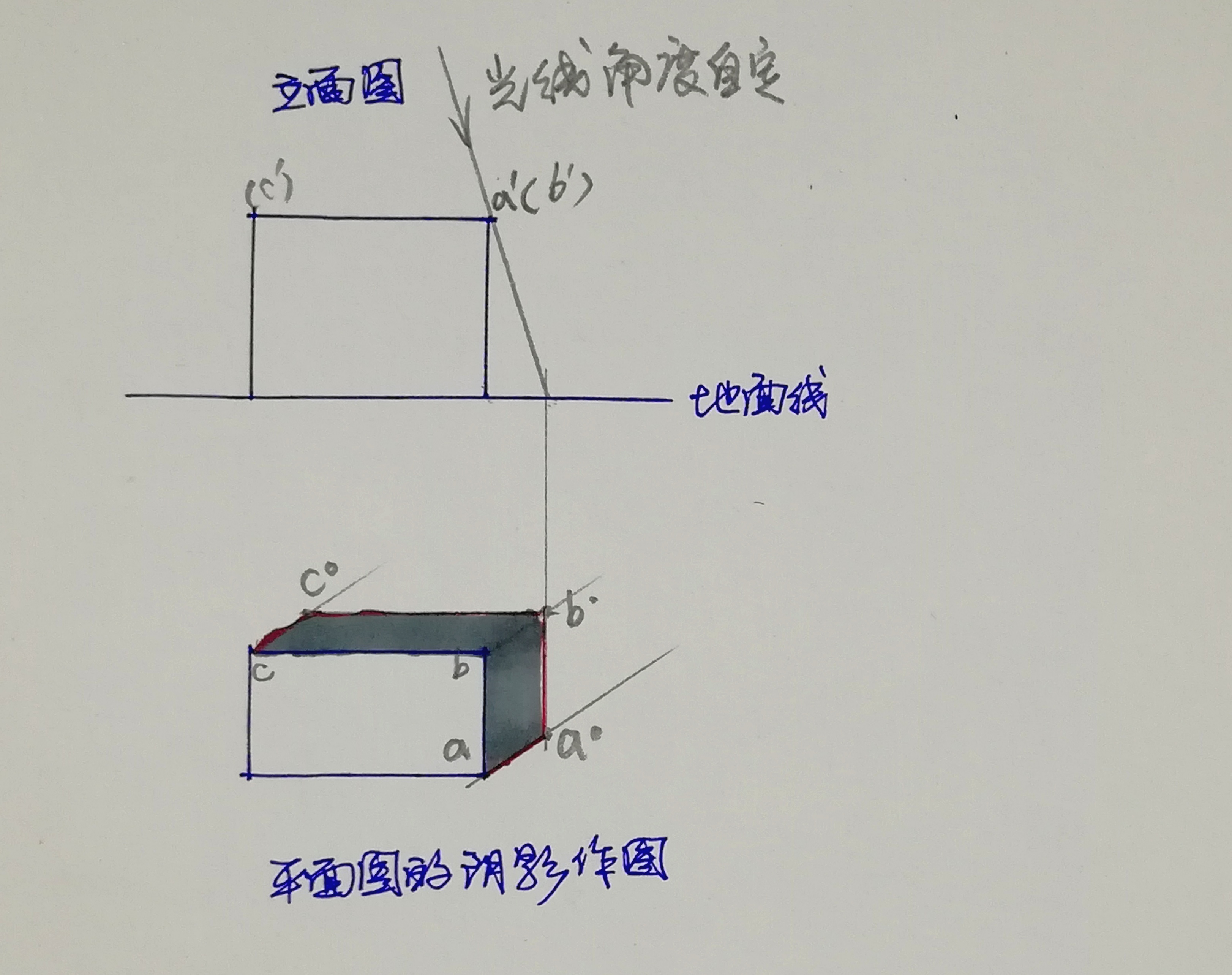

可利用自定义角度的平行光，来制作平面图和立面图的阴影。

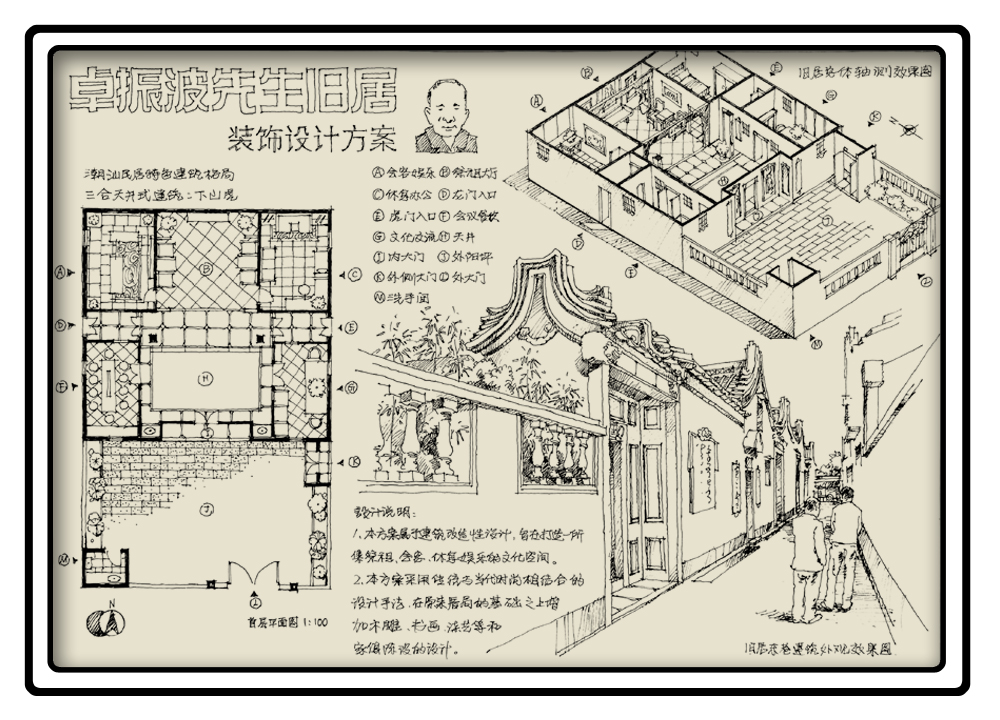

课堂练习：

从空间“层次”到空间“秩序”

当我们看到一张比较完善的平面图或者效果图时，有时会说其空间层次处理得比较好。在此，不妨问一句当空间具有了丰富的层次时，就能说明设计上一定具各合理性吗？想必大家也会有此疑问。所以我们继续延话题，来探讨空间层次划分背后的支掉性因素一一空间秩序。空间层次的划分，如果失去恰当的秩序安排，反倒会绘人以混乱的感受。合理的空间秩序，要通过流线将功能空问安排到有效的序列之中。序列的有效性取决于空间功能的实现及其给使用者所带来的体验感。空间秩序在功能实现的基础上，还涉及空间的疏密、虚实、缓意等一系列因素。

功能层级的分析与设定，首先要服务于空间秩序的实现。我们特别强调功能、尺度与人三位一体，因为人自身作为环境感知的主体是检验环境功能与体验环境尺度的重要参照。从人的尺度感受及其环境体验出发来理解空间的营造是重要的途径。

从建筑其空内室间的親视角来看，不同空间的组合方式会产生不同的使用体验。而空间的大小疏密化与具体功合玉，也要在合理的关系中去阐释设计意图，空间大大小小主交织在一起，为使用提供了丰富的选择。

空间的组织结构，可以根据空间主体功能的定位来进行深化设计。同时，不同的功能结构有着不同的定位和组成关系，要结合人们具体的使用要求和条件来进一步使空间结构清晰。比如，办公、商业售卖和餐饮等空间，各有各的功能结构及组成特点。同时我们也要注意到，即便同样是办公空间，在不同的使用人数和特殊的使用要求与限制中，方案也会星现出一些区别。这也带来了空间使用体验的多元可能性，某种程度上这可以看作设计例意的源泉之一。但是，也应当明确掌握不同功能空间的基本板心的模块细织关系，这对于设计师来说如同获得一种原型参照，也可将其看作进一步去创造空间体验的基础。

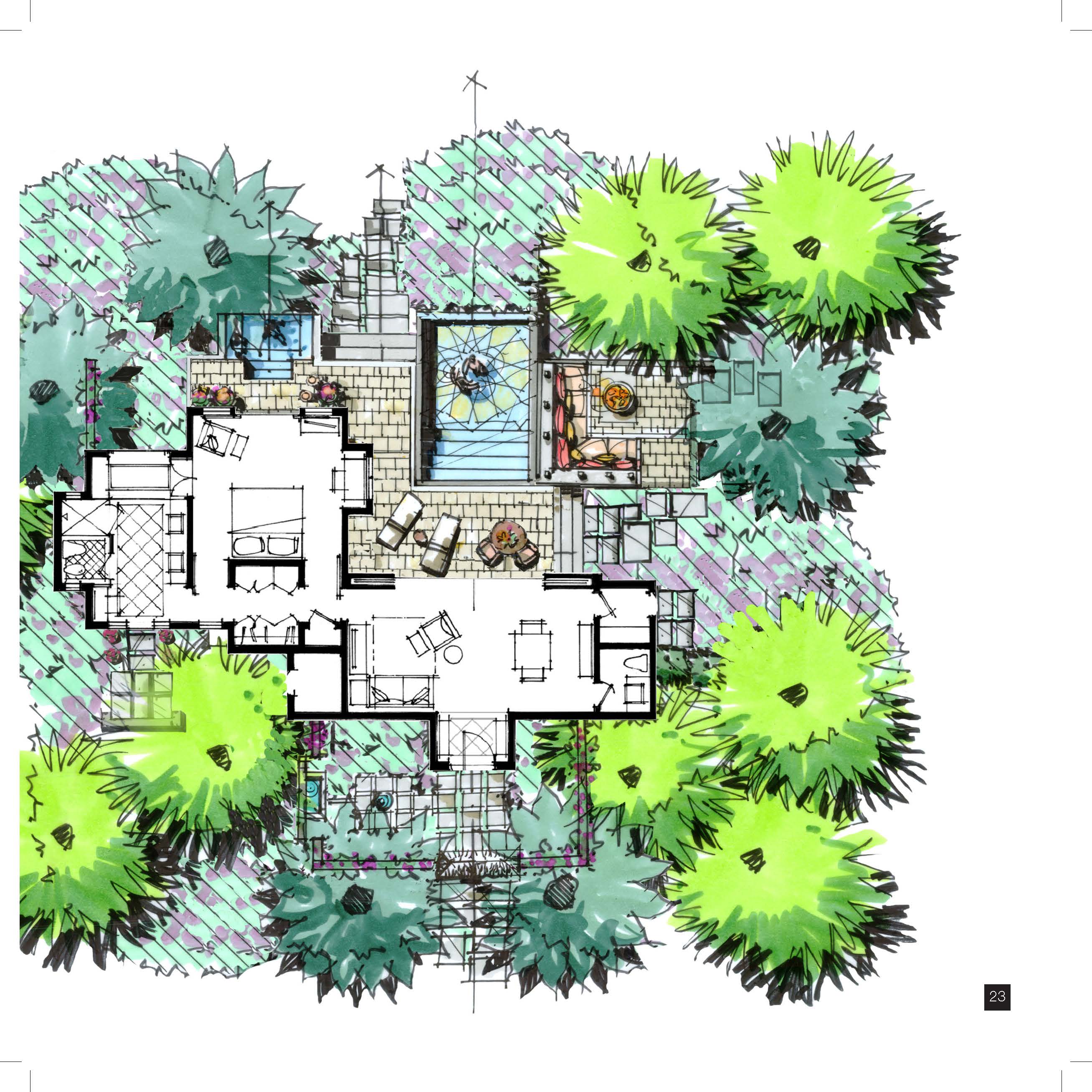

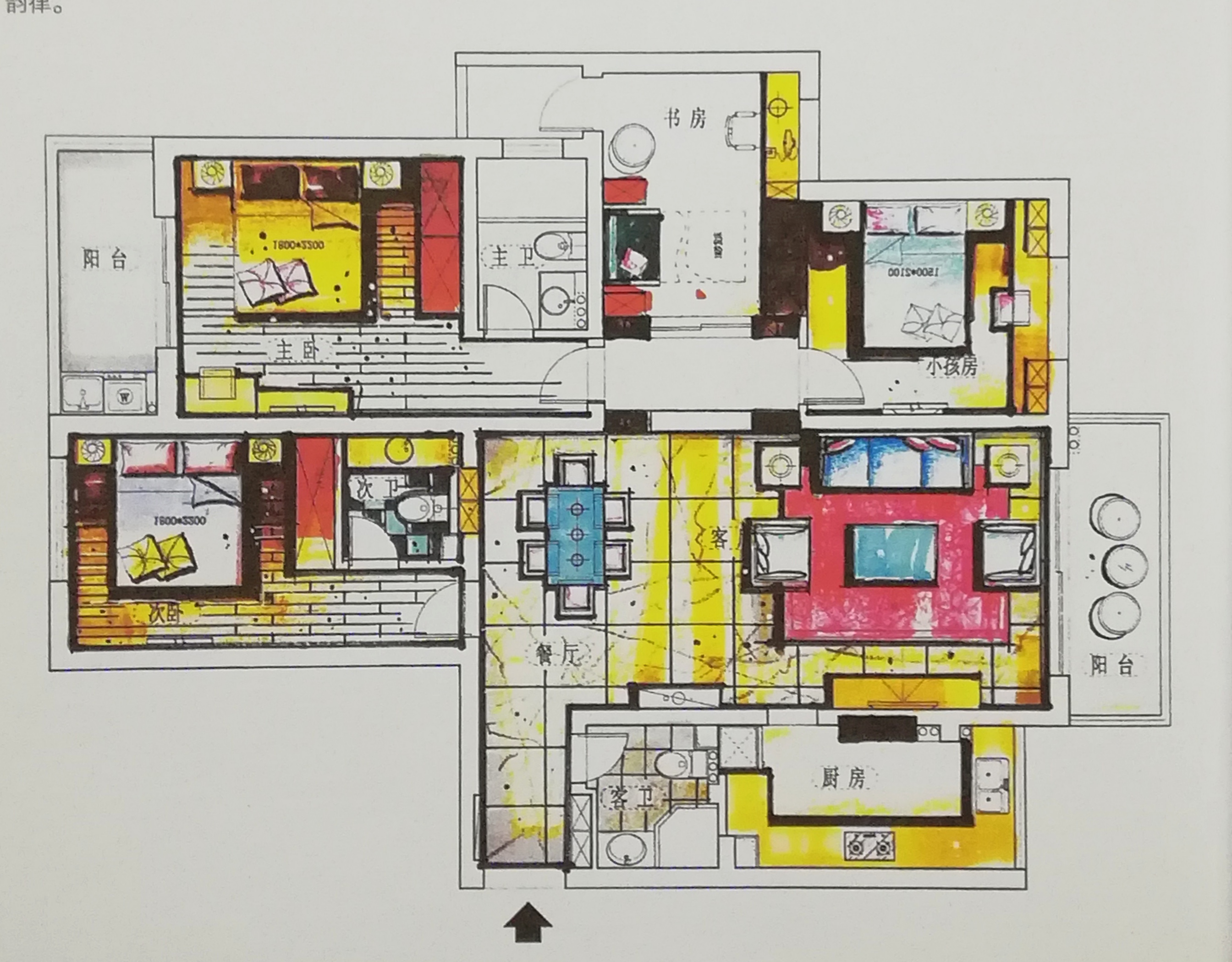

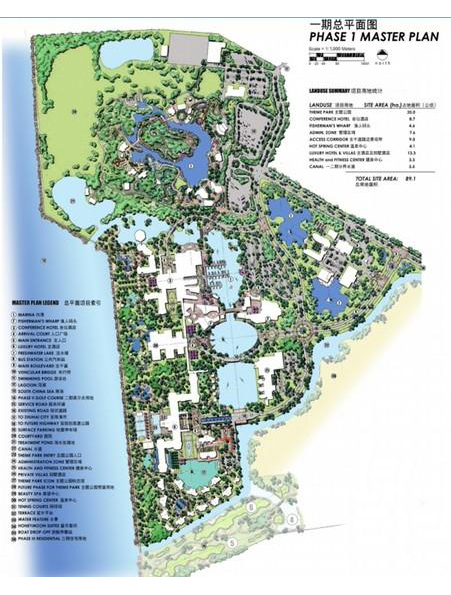

俗话说：看设计，看平面。平面做好了，设计就成功了一半。这说明有一个好的平面图至关重要。这是一个感性与理性相结合的过程，不仅需要艺术的激情，还要有科学的头脑。在平面布局时，要兼顾功能和形式。首先要考虑功能，这也是前一步调查与分析的逻辑结果。在此阶段必须要有尺度的概念，人的尺寸和使用方式决定家具的尺寸和空间尺度。勒·柯布西耶就非常重视人体尺寸，他提出根据黄金比例制定人的“模度”观点，也印证了他曾说过的“我的建筑空间都是适合人体尺寸的”。需要提醒考生的是必须时刻牢记人体尺寸，所设计的家具和空间要满足使用条件。另外不同使用功能和性质的室内环境，对室内设计的风格特点要求也各有不同。

根据各个空间的功能性质、空间人数，确定空间的大小。接下来根据人的活动流线，采用适宜的形式，将多个不同功能的空间进行组合，有效也联系起来。

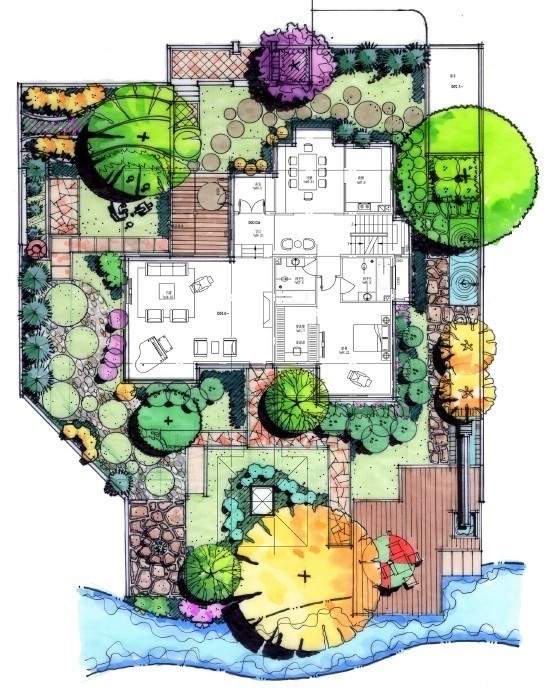

可以画出功能分区图，推敲功能分区，注重空间组织，兼顾人流动线进而明确空间序列、空间节奏，以形成丰富的整体空间关系。在构思平面图的过程中，要兼顾天花图与立面图的整体效果。

在平面图的基础上进行空间优化，需要处理好室内空间的界面，因为界面是人直接看到，甚至接触到的实体要素，界面的组合可以赋予空间丰富的形态。界面的设计要考虑比例尺度、材质与色彩的运用，仔细推空间细节，才能符合空间文化内涵表达的需要。

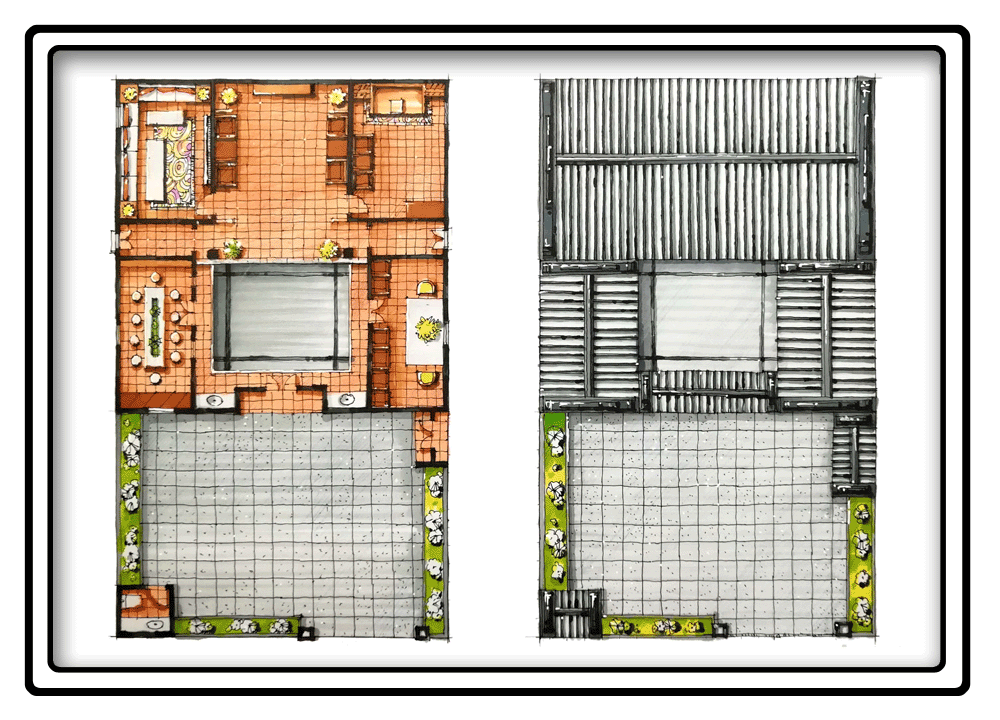

（1）顶面

通过顶面的处理，进行不同区域的划分，如高低落差、色彩、材质与灯光的变化，可以使空间的形状、范围以及各个空间之间的关系明确，从而建立秩序、突出重点，凸显空间的气质与性格。

（2）地面

地面的设计要考虑空间的区域感，与其相对应的顶面相呼应，如可以采用高差处理、材质变化。

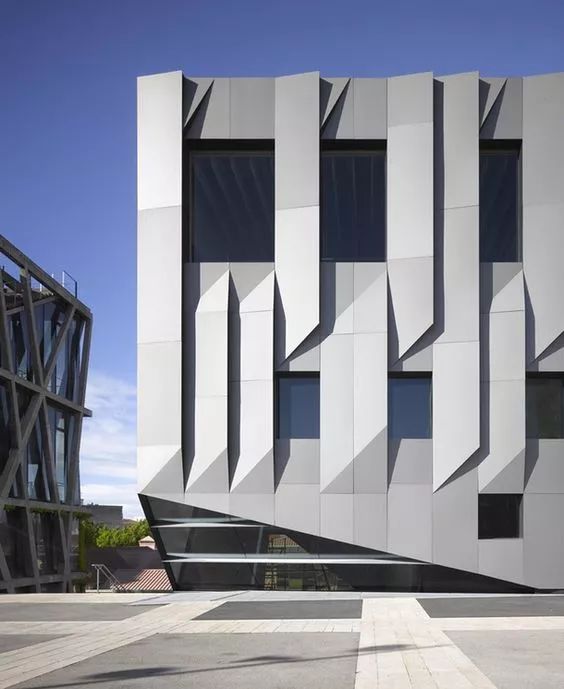

（3）墙面

墙面也是围合室内空间的重要界面，它以垂直面的形式出现，基本都在人的平视范围之内，是最容易引起人们注意的界面。首先，应注重墙面的构图，讲究竖向与横向的分割体系，深入研究什么样的划分比例是合适美观的。特别需要强调的是空间的主要立面，如入口背景墙的设计。其次，要考虑墙面的图案、色彩和质感。另外，还要考虑墙面的高度、形式等与空可感的强弱变化，常见的墙面形式有：隔墙、玻璃等透明与半透明隔断半墙、镂空隔断等。

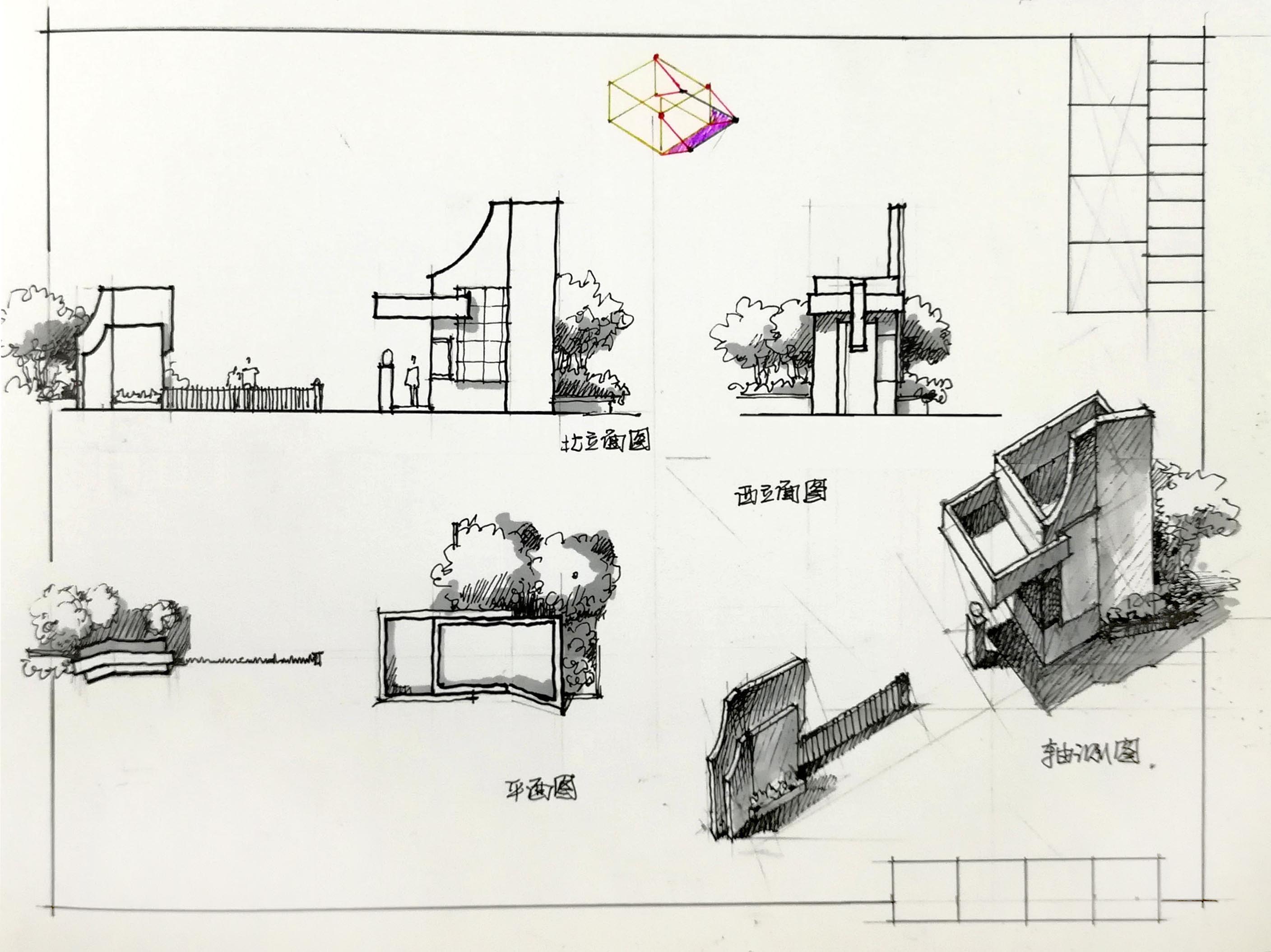

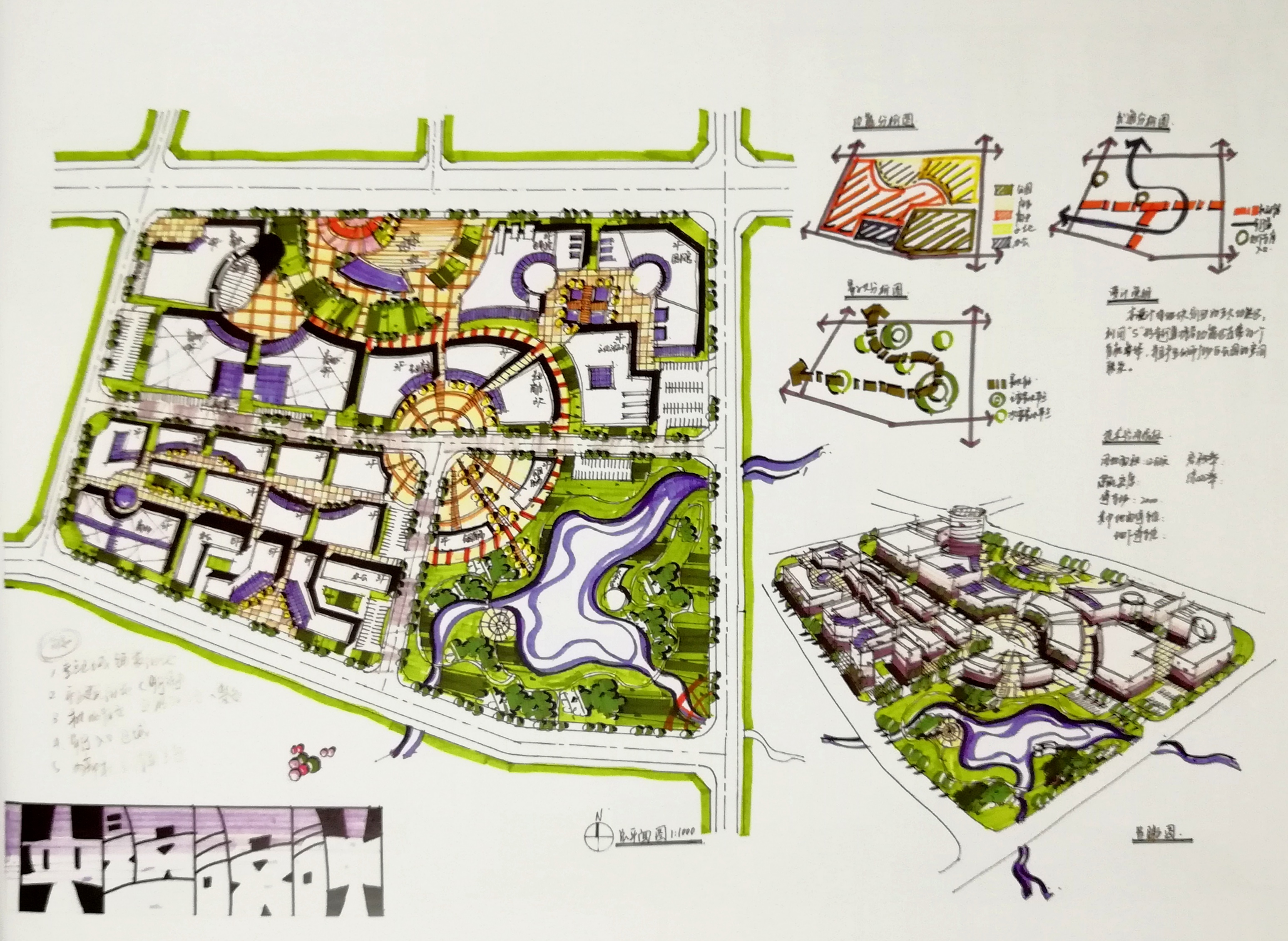

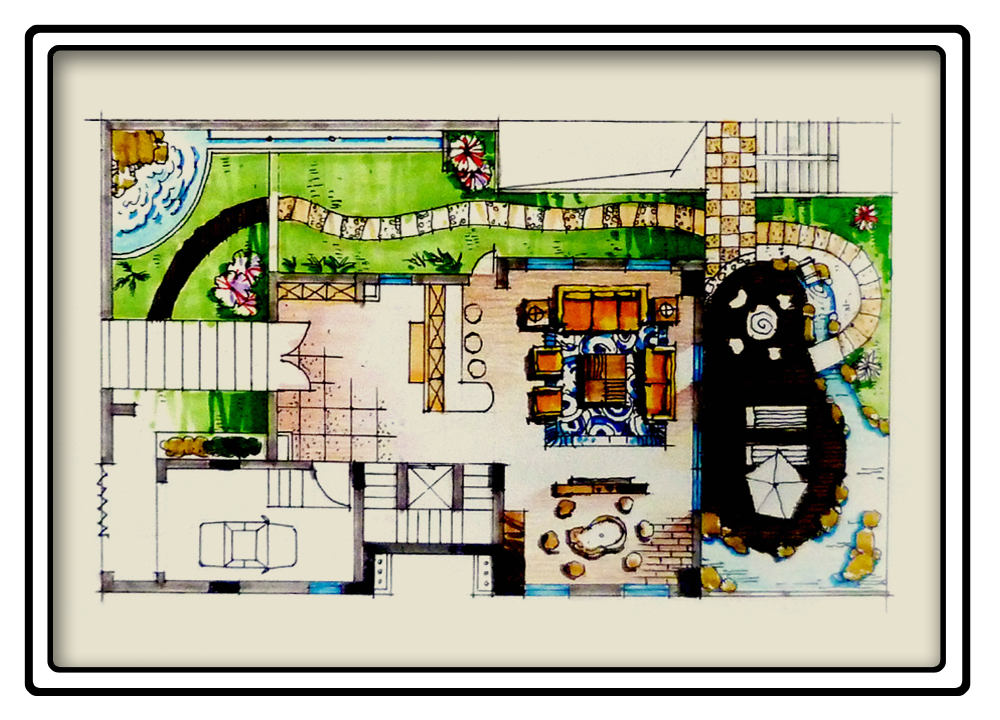

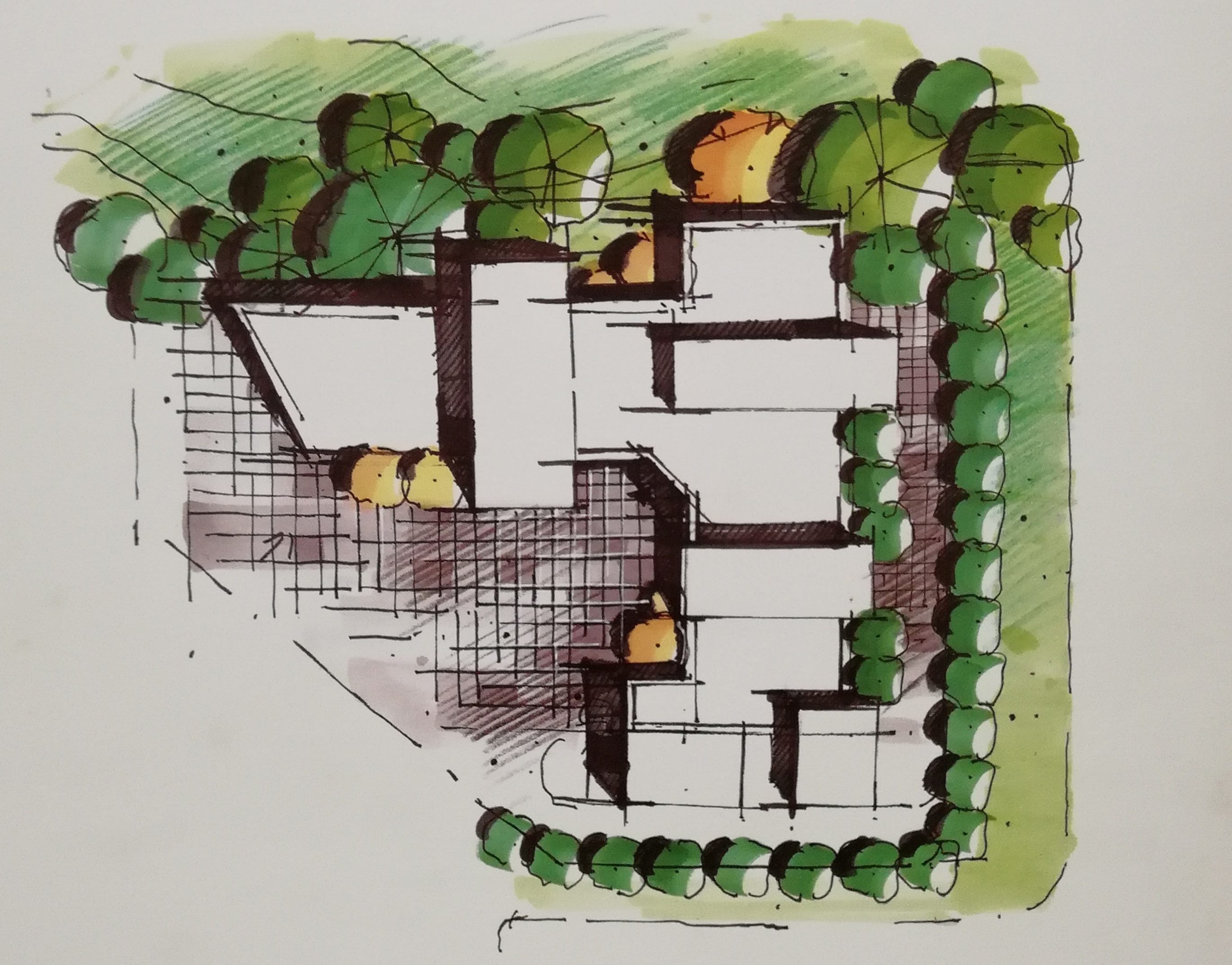

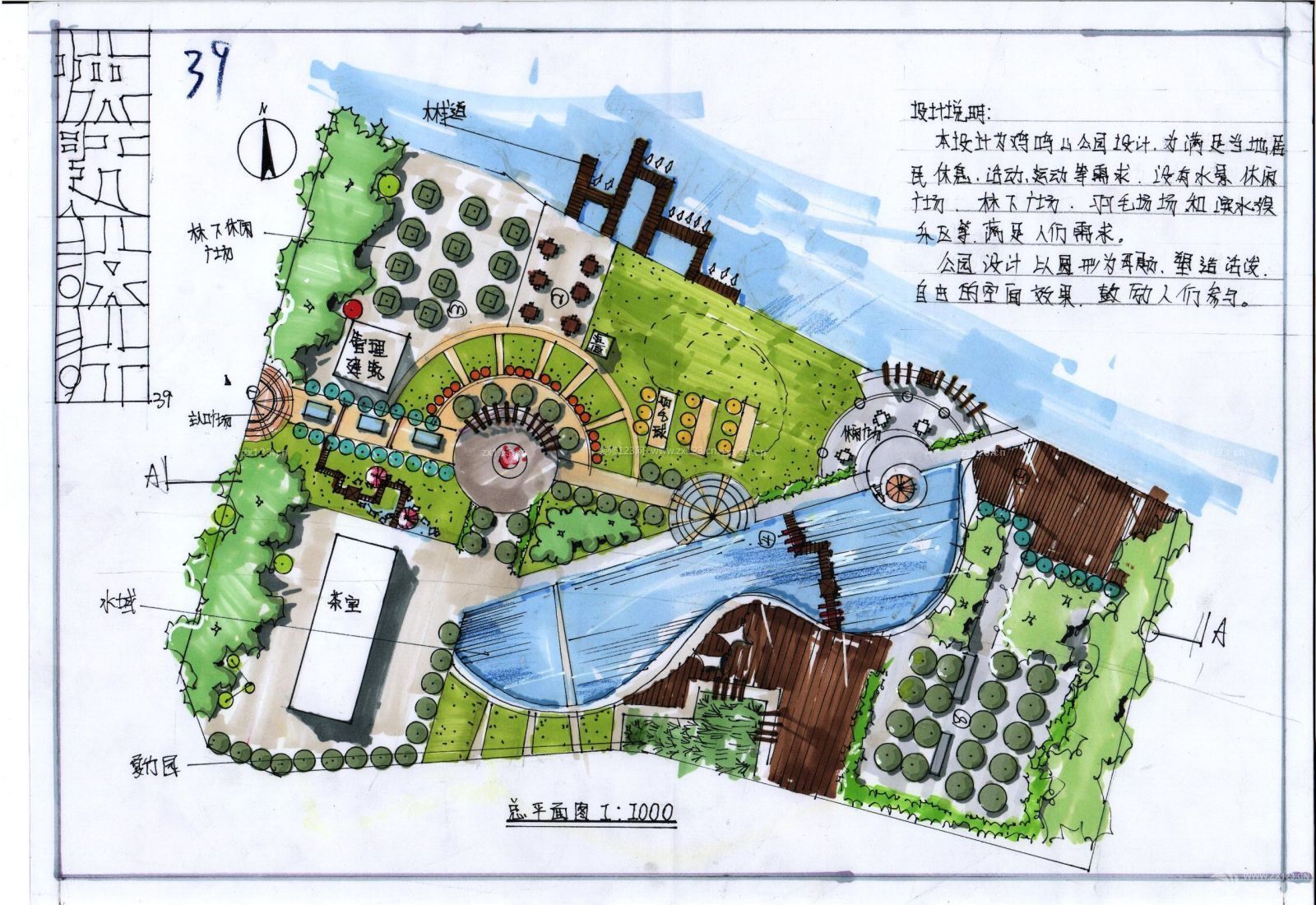

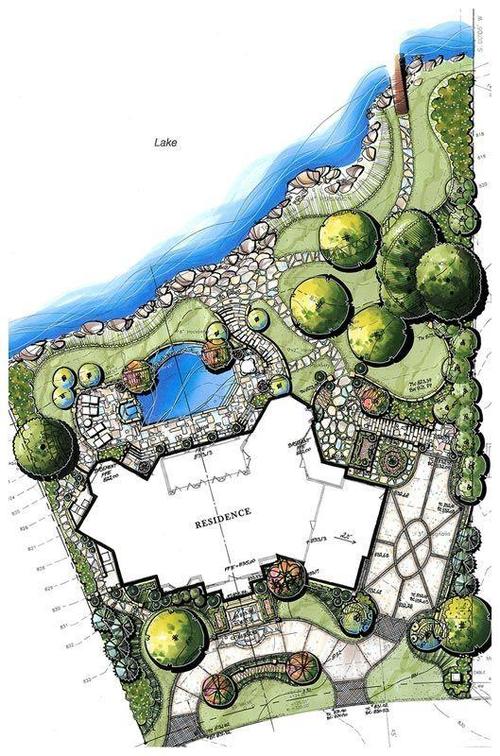

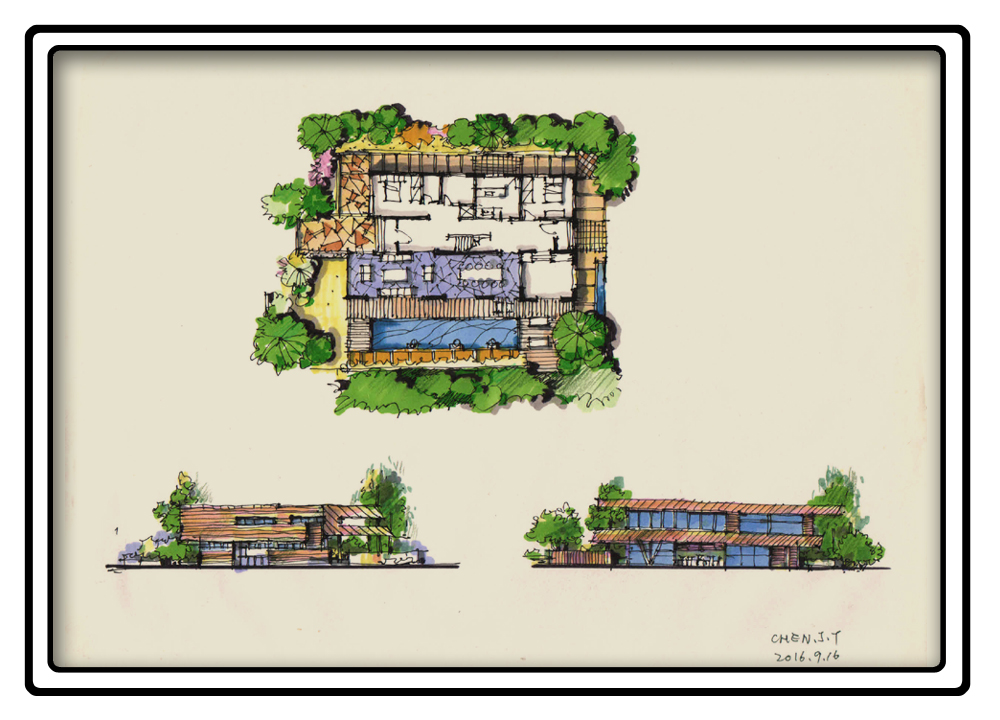

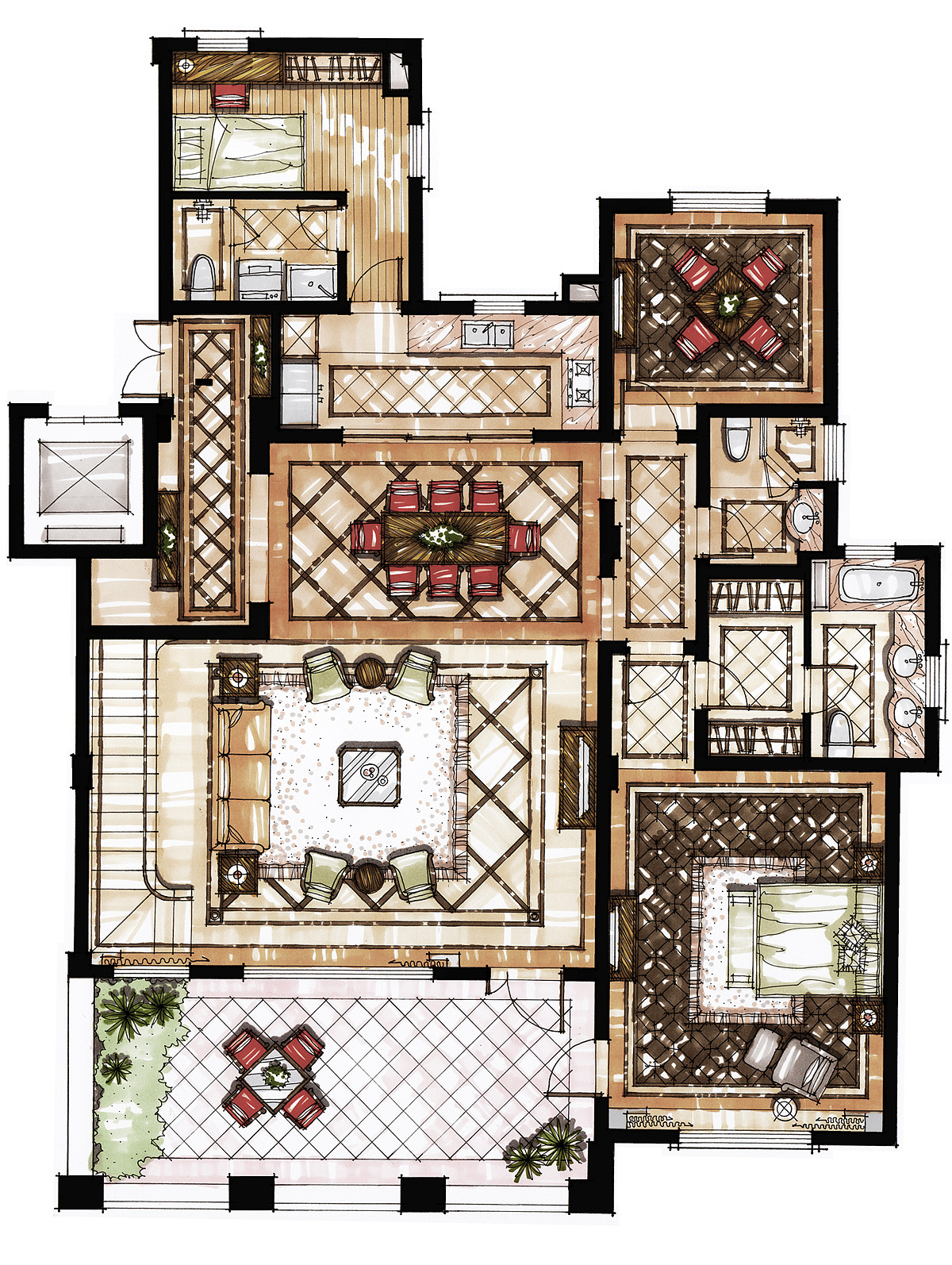

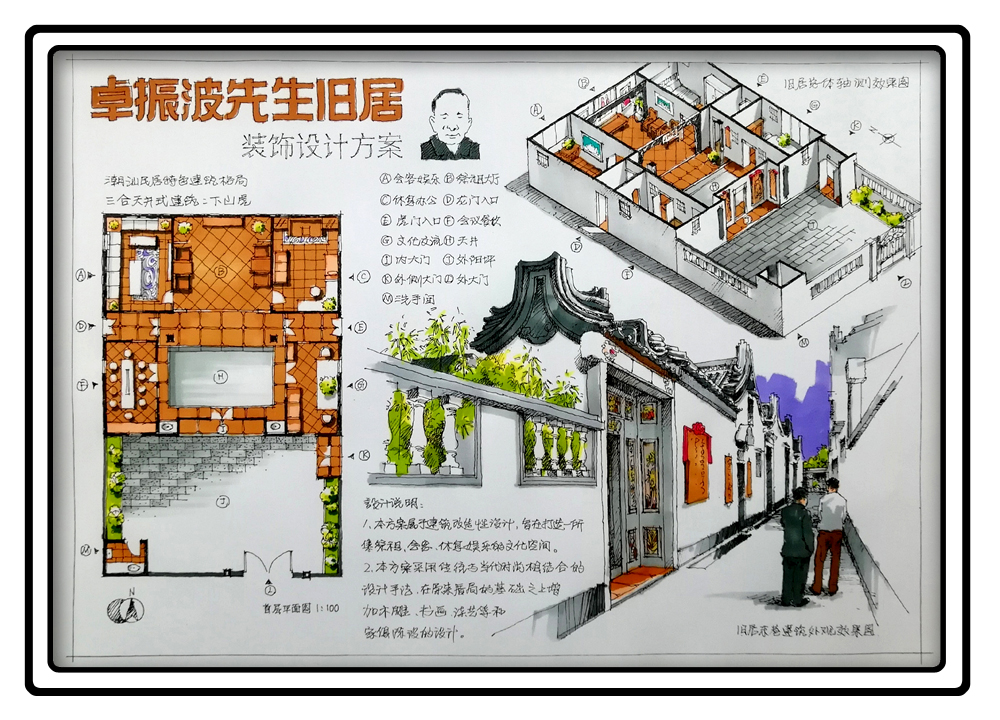

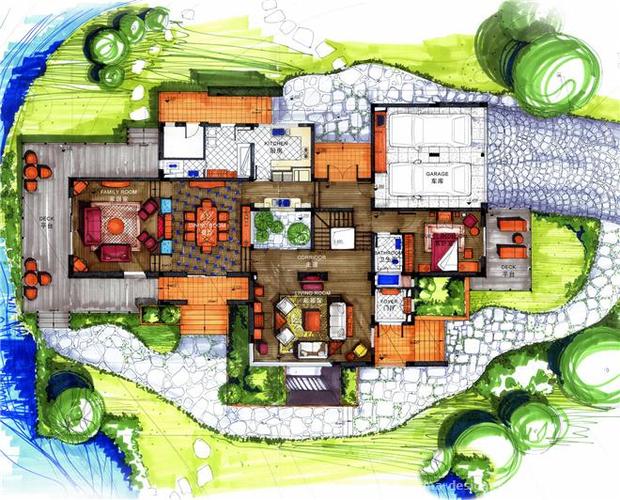

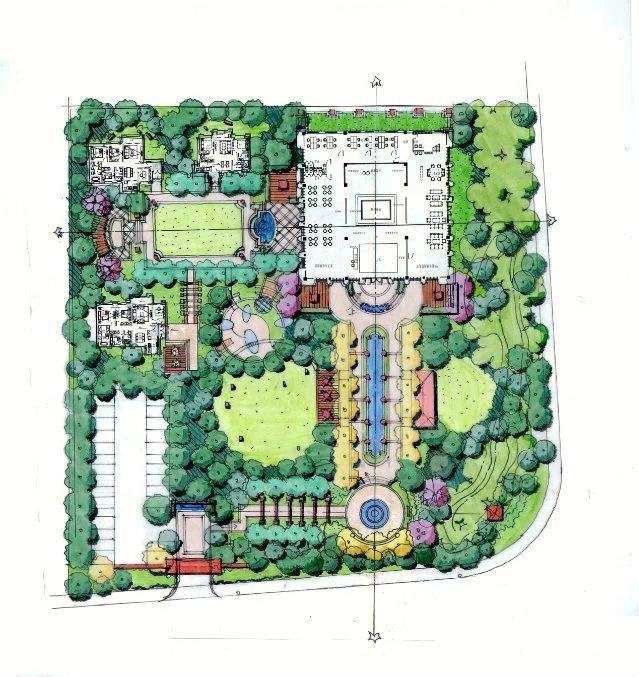

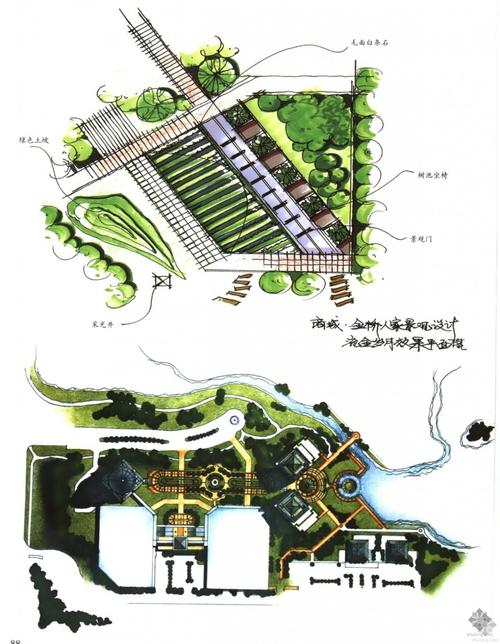

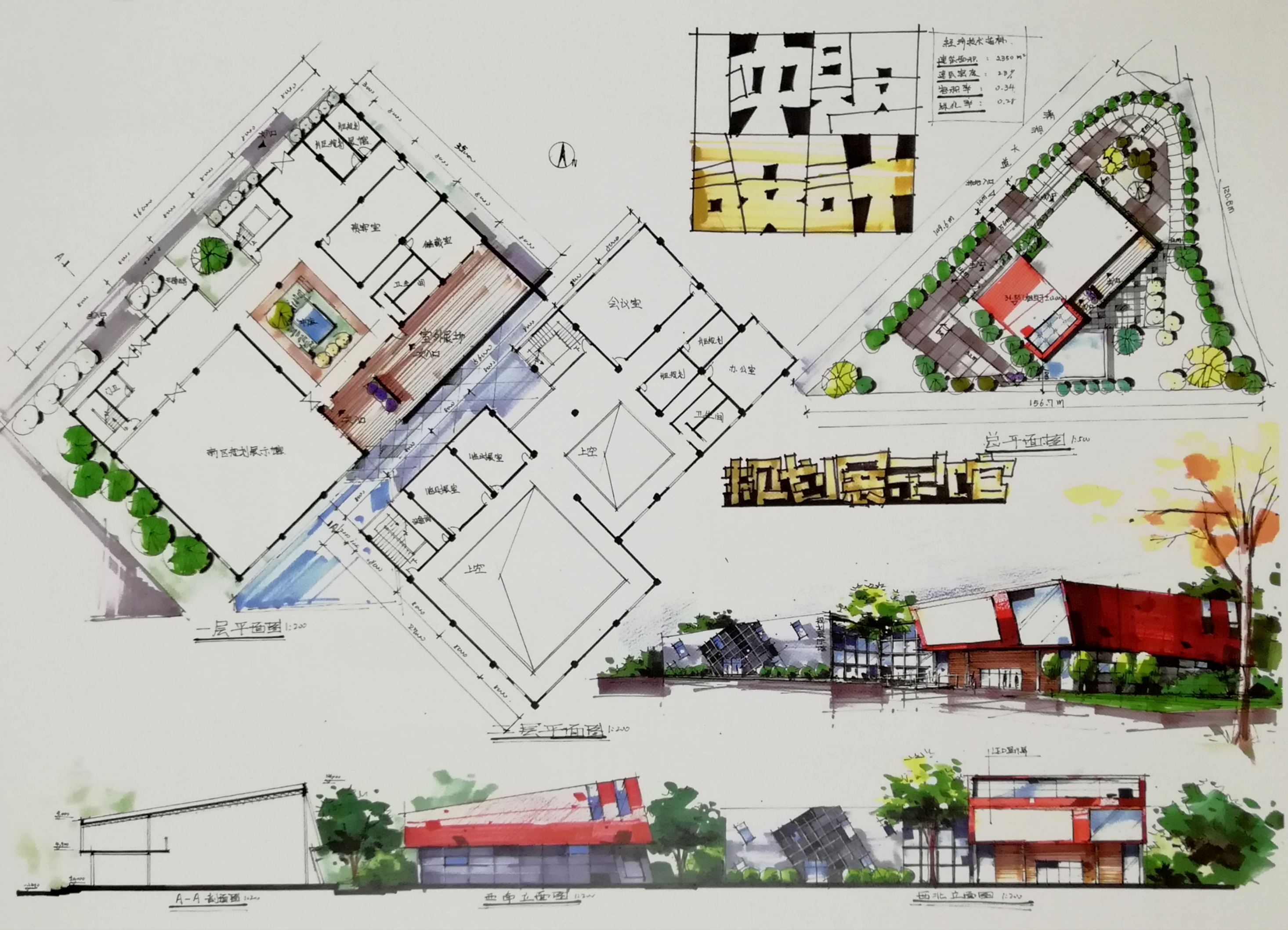

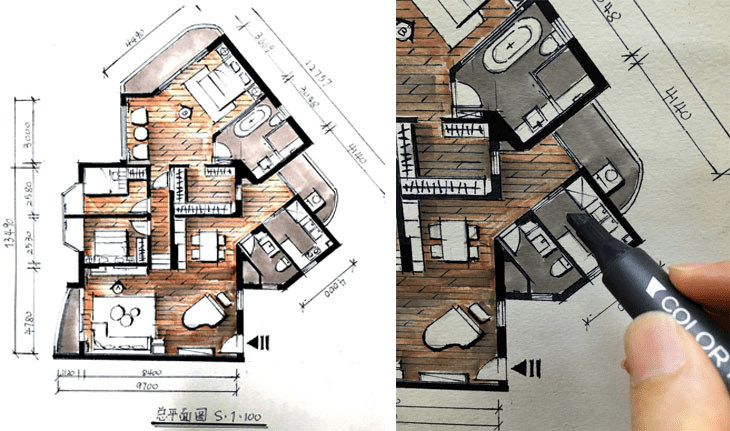

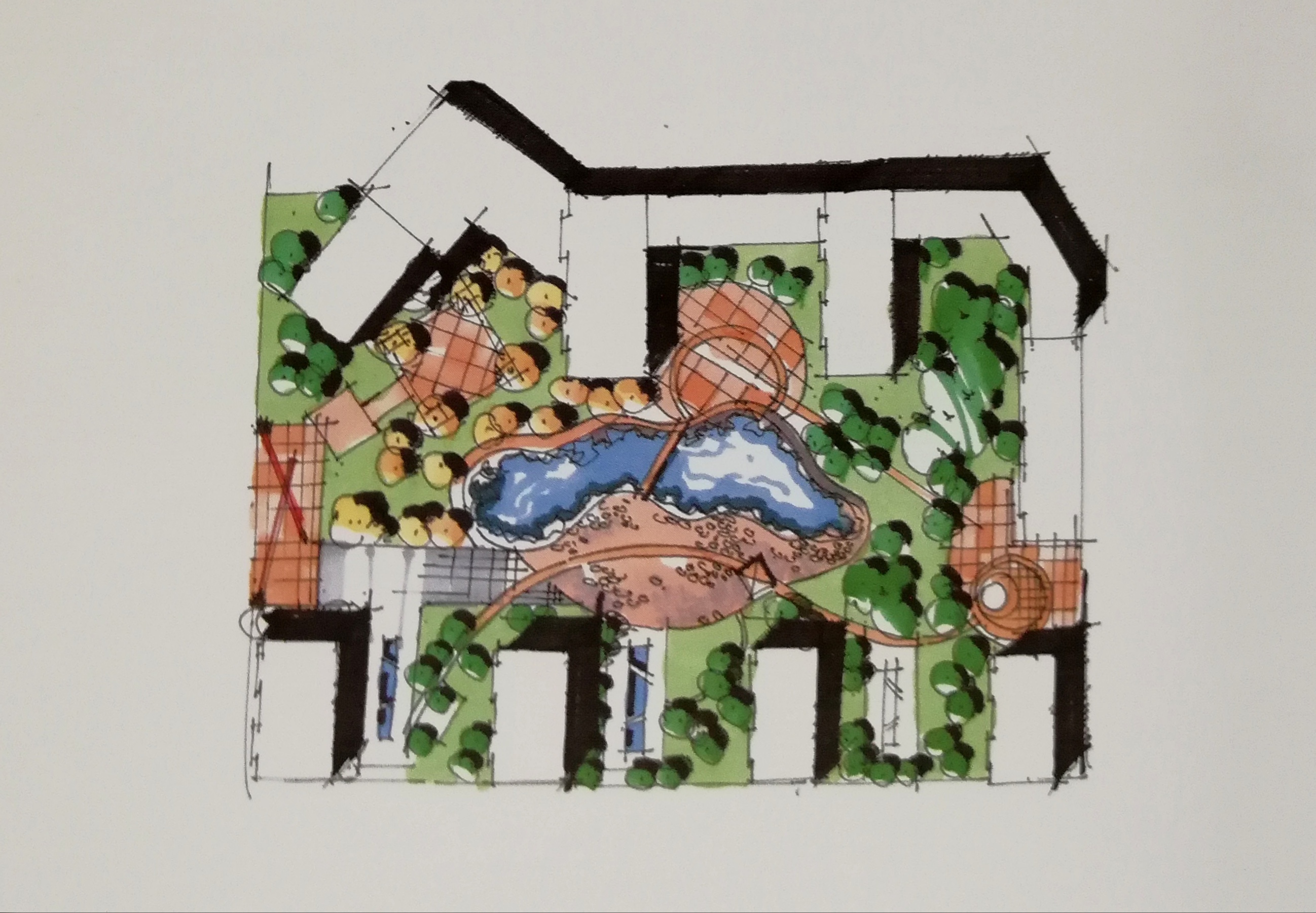

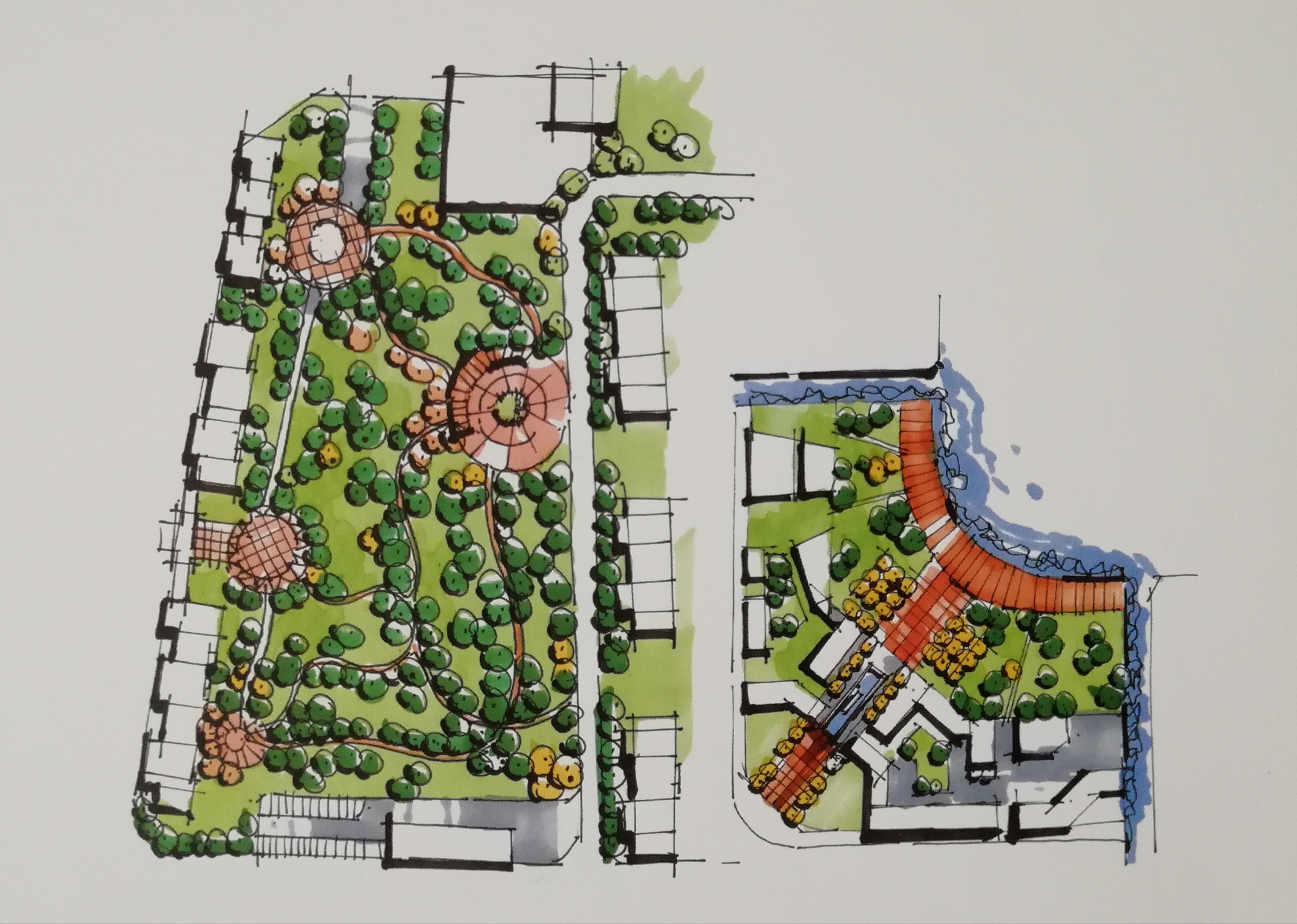

设计方案快题设计范例：建筑平面图的表现（钢笔马克笔手绘）

2.1.1 课程作业内容及要求（二选一）

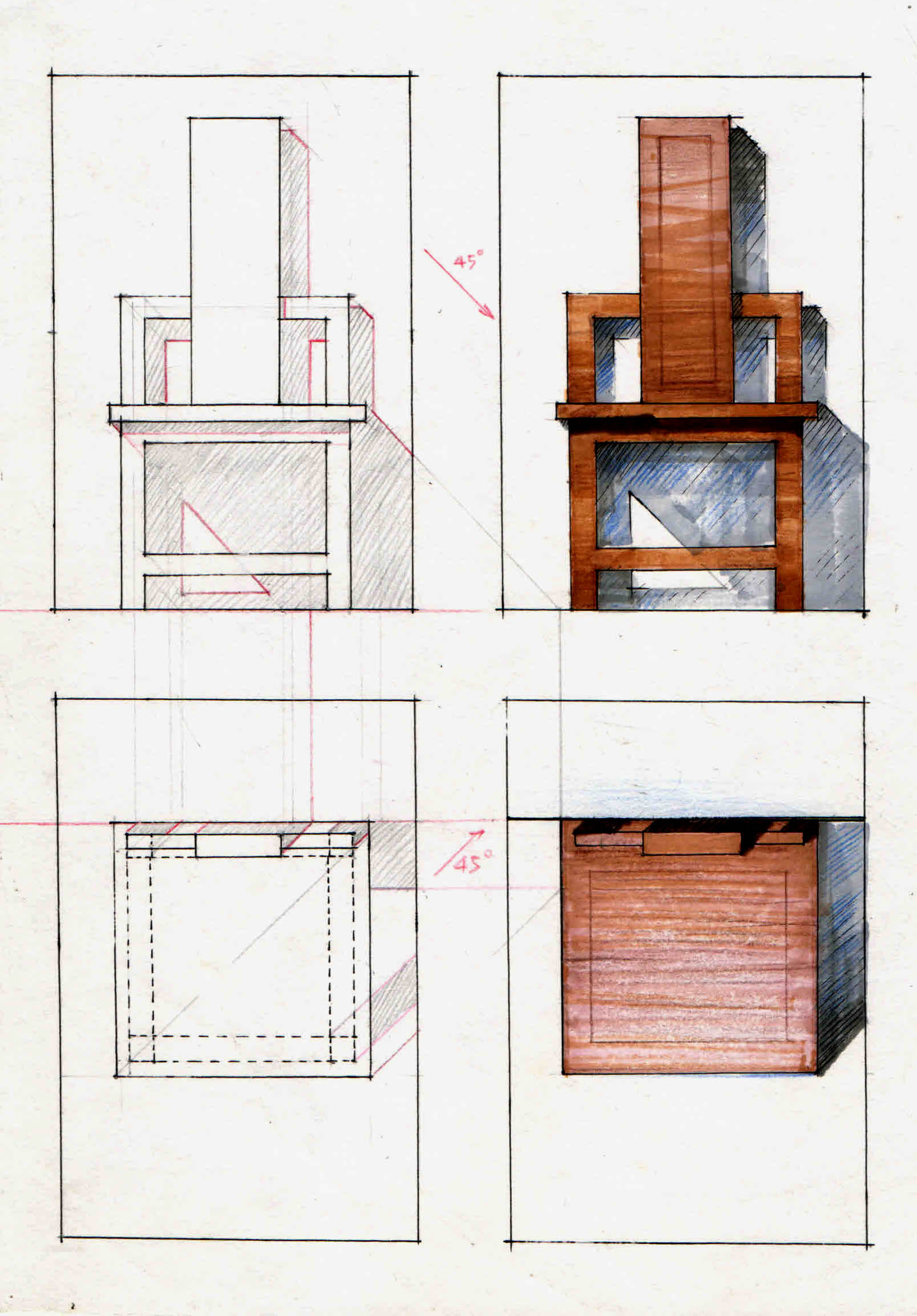

（1）实测一张椅子，制作三视图，并绘制成正投影效果图；

（2）实测你自己家居客厅的平面,制成平面效果图;

作业要求：绘制在A4纸上，用黑色签字笔,或针管笔绘制，可以用马克笔或彩色铅笔上色，拍相片上交到作业库中。

课程作业的图片要求

图片必须拍正，表面不能有阴影，要拍的清析，调好对比度，才可以上交。
