第1节  造型的研究方法

一、引入

工业产品必须在满足其功能的前提下，根据技术和艺术法则进行设计，达到实用、经济、美观的原则。因此，工业产品的造型美，是在保证实用、经济的基础上提出的。但结构的合理、材料的使用、加工工艺的细腻等，都将直接影响着产品的造型美，以致影响到使用效果和在市场上的经济价值。因此，对于影响和制约造型设计的几大因素进行了解和学习是相当重要的。

二、造型的研究方法

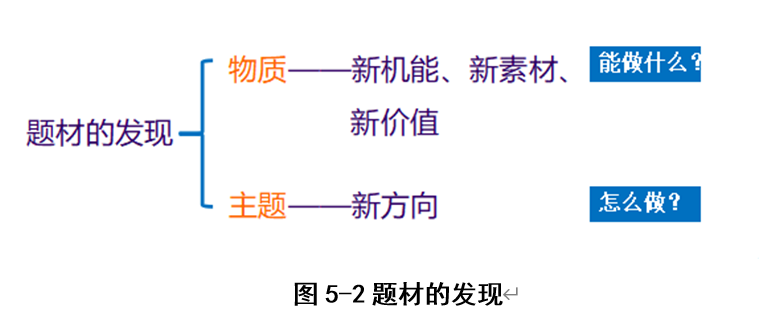

1、发现的研究方法

2、形态的研究方法

这是把主体放在进行具体的“造型行为”的研究方法。

在形态形成的过程中不断发现新的形态。这种方法是用“形”来进行思考的态度。

其一：宏观、微观研究自然界（生物与非生物）

其二：发现形体新具有的造型的规律性。

3、实验的研究方法

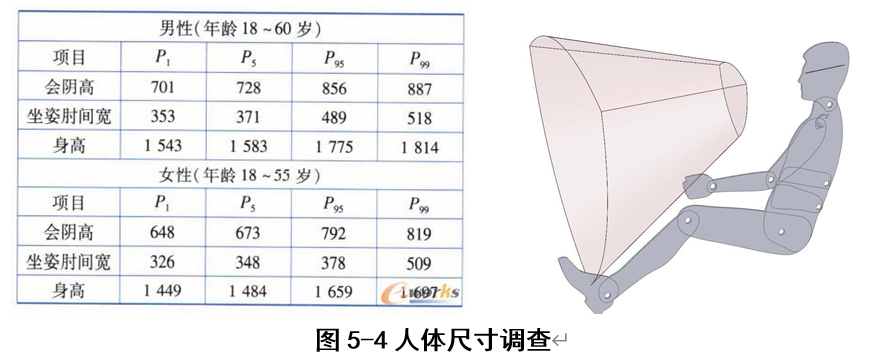

l  基础性实验：如弹性、人体尺寸调查等；

l  造型形态的有效性实验：例如椅子的强度等实验；

l  有关形态发生的造型方法的实验。

4、思考的研究方法

（1）科学的研究方法

科学的研究方法这是以“形”本身作为科学的对象来不断探索和证明“自然界的形的法则”。

造型的科学研究可以分为形的特性、构造等有关和与形的创造有关的法则性、结构来考虑。

（2）整体的研究方法

站在一个统观全局的视角上来进行设计，也称自上而下的设计，即先把大的方向、功能、表现做定位，然后再一步步完善细节。

5、人类工程学的研究方法

二、造型表现

1、艺术性的表现

艺术性表现活动是作为进行造型制作活动的主体的人，具有艺术表现的意志，在将其意志作为物的客体化的过程中，通过与材料及其加工有关的技法所表现的活动。

艺术性表现的意志因素影响：

l   时代

l   环境

l   人的环境

2、设计、工艺的表现

设计的造型表现方法：不断地发现人们生活中所必要的各种问题，经过有计划的、科学的程序，提出解决具体形的方案。

工艺的表现则具有从设计性的造型，到艺术性的造型这样广泛的表现方法。

3、几种造型表现活动

（1）再现性表现

（2）抽象的表现

抽象的表现是抛弃视觉再现自然的形态的对象，而抽象构筑造型基础这一内在的创造性表现。

（3）思考性表现

从再现自然形态和抽象的理解中摆脱出来，在无对象的造型表现过程中，由人的智力思考形态的一种表现方法。

（4）适应性表现

指追求适合人类生活目的的形态的造型计划。

4、设计中常用的表现技法

（1）晕色的技法

为了产生浓淡、深浅渐变的晕色效果，一般可以采用渲染、推晕、喷绘等技法。渲染、推晕，是中国画工笔花鸟画中常用的技法。

（2）点、线、面的表现

用毛笔、钢笔、圆规、直尺等多种工具，可描绘出点、线、面，由此来表现出画面上形象及种种调子和层次等。

（3）粘贴法

这是一种不用绘画材料而将实物直接贴在画面上的技法。例如表现服装效果时，可以用布料直接贴上去，更有真实感。表现某些产品质感时，可以用色彩薄膜等直接粘贴，不但平整且色彩鲜明，又富于质感。

（4）摹拓法

我国的碑拓就是一例，这种技法在设计技法中还常常应用。例如将某种材料(如竹，木等)放在纸下面，然后用彩色铅笔、油画棒、木炭、色粉笔等在上面擦、磨，其作品可表现出材质的肌理。

（5）印刷法

这种技法是以了解各种材料所具有的质感表现效果而创造出独自的构成要素为目的。可以收集各种纤维、金属、皮革、塑料等材料，在这些材料上加上颜色，然后印在纸上而能得到有质感的作品，也有用橡胶滚筒加上油墨来进行制作的。

（6）洗涤法

这是凭借颜料的不同性质，在同一平面上使作品具有深远感或产生浮雕的方法。即靠洗涤产生的效果，在第一次涂的面上重复涂上不同性质的材料。例如对于油性与水性色彩，干得快与慢的色彩，当洗出某种色彩的形态而产生出留下的种种表现效果。例如先用油画棒或蜡笔画出某一图形，然后再用水性色彩描绘，其油画棒等油性笔触部分自然留出其形而产生特殊效果。

（7）滴色(墨)法

这是将沾有颜色的笔含有大量的水，使其滴在纸上，或将笔尖落在纸上，再吹气使色彩向四周扩散的技法。它可表现出焰火般形态或水滴状等特殊的图形。这类作品有时还具有某种力感。

（8）大理石云纹法

此法又称墨流法。制作过程大致为在敞口的容器里先倒入水，然后将墨或油性颜料滴在水面上，接着用细棒等工具插入水中慢慢转动，而产生流动纹样，然后用吸水性好的纸轻轻平放在水面上，稍等片刻慢慢将纸取出，在纸上即留下十分自然的大理石云纹。

（9）移画印花法

这是近代绘画技法之一。这种技法在某些发达国家已作为中小学美术教学内容而普及。其方法大致是先在光洁而不吸水的纸上涂上颜料，然后将另外的不吸水光洁的纸重叠上去，或将画纸对折，然后自由地磨压，乘颜料干之前慢慢分开，就会产生各种偶然的纹样。超现实主义画家们常常使用这种方法。

（10）直接感光法

1921年包豪斯的教师莫赫里·纳吉不用照相而直接将物体放在相纸上然后打开灯光，由投影来构成出作品。这种作为照相产生的抽象性艺术，可以说是将过去照相的再现功能作为一种创造功能进行尝试的技法。当然随着放在照相纸上的物体透明还是不透明而有不同的结果。这种技法的主要要素有使用的材料及数量，放置照相纸的距离及曝光时间长短、光照方向、显影、定影、水洗条件等。

（11）照片剪辑法

这是将照片与绘画完全融合一起的技法。现代信息社会中，随着映像和印刷技术的进步，可以在很短时间内将写实的空间与动画合成。我们可以利用大量印刷物中的一部分剪辑构成画面，而成为很有特色的作品。

（12）电子计算机技法

将某一图形输入计算机，经过上下左右的四方连续，可以产生很多图形。随着计算机的普及，它将在设计中发挥越来越大的作用。我们只要任意设计一个单元图形，就可由计算机来加以展开，并从中挑选出好的方案来，显然这比原始手工的描绘要快得多。

上述表现技法是设计中较常用的技法，可以结合三大构成来学习，也可以专门安排单元学习。因为技法只是表现内容的技术手段，如失去了要表达的内容将毫无意义。总之，技法是为设计服务的，不同的设计应采用不同的技法。尤其要善于综合应用各种技法来达到预期的效果。

5、结构与造型

（1）、外观件结构对造型的影响

（2）、内部传动结构对造型的影响

（3）、造型设计中的装饰设计与结构的关系

（4）线型装饰

加强总体造型的统一、协调、分割、联系、平衡等造型的艺术效果。 其典型的装饰方法有：

A.明线装饰

明线装饰是采用与主体造型材料不同的其他装饰材料，形成有立体装饰效果的产品外观装饰，可以起到装饰美化的作用，也可以起到隐蔽结构缺陷的作用。

B.暗线装饰

暗线装饰是在造型主体上作出凸线或凹沟，形成装饰的线型，而且色彩也完全与主体一致，是利用凸凹的光线阴影形成亮线或暗线的装饰效果。

特点：可在自身材料上一次加工成型、省时省工省料、造型效果简洁、素雅、协调，富有立体感，并且有光影效果形成的色彩变化，具有自然、和谐的层次感。

应用：零部件的衔接和色彩的间隔上，降低零部件互配的线型精度，而且给人以衔接工整的视觉效果，因为人们所观察到的是它外部的成形轮廓线，而衔接面的缺陷和误差退至内部由阴影所遮挡。

对于机器产品的铸件来说，线型装饰纯粹是为了外观的装饰要求，一般不用凸线或凹沟，因为在砂型和铸造时，沟和凸条易造成塌砂和形成厚薄不均，如必须采用，应以宽凸线来代替。

 对于机器、仪器、仪表等的薄板件作为产品的罩、盖、门时，有时为了加强自身的强度，常增加凸凹线型，这些线型既起增加强度的作用，又具有装饰效果，因为这类零件多用于外观件。

  凸凹的装饰线条应用在大面积的平面上，会形成阴影面的装饰效果。可在大面上形成强烈的明暗面积对比，体现暗中更暗的线条层次，比使用大面积的单色更具有丰富含蓄的层次变化，给人以素雅、大方、简练的造型美感。但需要注意，这种大面积凹线装饰的材料应质地优良，做工精细工整，否则会造成简陋、俗气的视觉效果。

2）色带装饰

常用的色带装饰方法主要有：

A．喷涂装饰色带

此法加工的色带不易工整，分色界面难于十分整齐，且

施工繁杂，工效低，装饰效果不太理想。

B．单色带贴装

在产品的大面积面漆涂面上，利用市售的各种单色附有不干胶的装饰纸（俗称即时贴），按需要的色带宽度贴好，贴于装饰色带位置。贴好后用清漆再喷涂一次，使表面形成漆膜，保持性更好。

C.印刷色带的贴装

 高强度纸背面预涂粘贴剂，贴于色带位置，清漆封闭表面，其装饰及保持效果良好。

3）面板装饰

面板的艺术效果首先反应在面板的构图、制作的精良与否，色彩配置和面板的整体视觉效果方面。面板的整体化，既能加强造型的整体感，使造型简洁、大方、美观，又能突出操作位置和操作器件，便于操作者观察等，同时还能简化箱体表面加工、隐蔽某些工艺缺陷。

五、材料与造型

1、造型材料的特性

（1）感觉物性

感觉物性是通过人的器官感觉到材料的性能，也称“质感”。如冷暖感、重量感、柔软感、光泽纹理、色彩等。

天然材料和人工材料的特性：

木材:雅致、自然、轻松、舒适、温暖；

钢铁:深沉、坚硬、沉重、冷凉；

塑料：细腻、致密、光滑、优雅；

金银:光亮、辉煌、华贵；      呢绒：柔软、温暖、亲近；

铝材：白亮、轻快、明丽；     有机玻璃：明彻透亮、富丽。

（2）化学稳定性（环境耐候性）

指现代造型材料因外界因素的影响，而退色、粉化、腐朽乃至破坏。

（3）加工成型性

产品的成型是通过多种加工而成的，材料的加工成型性是衡量一种造型材料优劣的重要标志。

木材是一种优良的造型材料，主要是其加工成型性好。

钢铁因其加工成型性好的特性，是现代工业生产中最重要的造型材料，加工成型的方法有铸造、锻压、焊接和各种切削加工（车、钻、铣、刨、磨等）。

工程塑料在现代工业产品的造型中应用十分普遍，它表面可光亮，又可涂装、电镀、制成各式肌理效果，且注塑成型方便、工艺简单、省工省料、外观保持性好。

3）表面工艺性

常用的表面处理的方法有：涂料、电镀、化学镀、钢的发蓝氧化、磷化处理、铝及铝合金的化学氧化、阳极氧化、金属着色等等。

2、造型材料对外观造型的影响

造型材料对产品外观质量有着极为重要的意义。

工程塑料产品日益俱增，重要原因之一是塑料加工成形性能好。它几乎可以塑成任何形状复杂的形体，为造型者构思产品的艺术形象提供了有利条件。

六、工艺与造型

1、工艺对造型效果的影响因素

主要有以下几方面：

（1）工艺方法

（2）工艺水平

（3）新工艺的采用

（4）工艺方法的综合运用

2、加工工艺对外观造型的影响

车削件有精细、严密、旋转纹理的特点；

铣磨加工具有均匀、平顺、光洁致密的特点；

板材成型有棱、有圆，具有曲直匀称、丰厚的特点；

焊接型材组合件则由于棱角分明而给人以秀丽大方之感；

铸塑工艺有圆润的特点；

喷砂处理的铝材具有均匀坑痕，表面呈现亚光细腻的肌理、含蓄的特点；

经皱纹处理的铝材具有精致、细腻和柔和的特点。

3、造型中的表面处理工艺

表面处理工艺是造型完成前从质感、光泽、肌理、硬度、色彩等方面对产品外观进行最后的润饰。

1）同一材料的最后加工

主要通过机械加工、热处理、研磨、抛光等方法，增强表面光洁度、光泽、亮度、质感、手感和风格等。

2）异种材料的组合或附着

这种方法的种类有喷、镀、涂、饰、漆等。

A．机械精加工

机械精加工除内部装配结构的需要外，主要是对外露的金属表面施以精整加工，其目的使表面光洁、明亮、达到比较高的表面质量要求。

它包括：精车、精刨、精铣、精磨、研磨、铲刮、抛光和各种无屑加工，如滚压加工等。

B．油漆、涂装工艺

这种工艺是对各种金属和非金属材料表面进行装饰和保护的一种重要方法。

3）电化学处理工艺

A．电抛光  B．电镀  C．氧化处理  D．磷化处理

七、机械与造型

1、是造型用的机械（为了造型而利用机械的方法），主要是指各种能进行形态设计和制作合成的计算机，如电子计算机艺术、计算机辅助设计（CAD）等电子计算机类机械。

2、是供造型用的加工机械，是指实际中具体制作产品时的加工类机械，例如用机械技术加工木、金属塑料、布、皮革、玻璃等材料的机械。

计算机辅助设计（CAD）在工业设计中可以完成如下工作：

（1）复杂图面的自动绘制

对于复杂的曲线，手工很难绘制，而计算机可以迅速且正确地表达出来。

（2）图形的生成

利用CAD可以推导出现有图形中潜在的某些规律，然后基于这些规律再构成新的图形。

利用计算机可以编入造型的各种数据、前提条件。

（3）动画和模拟

利用计算机可以将静止图形按一定方向、速度运动起来，由此得到不同的视觉体验。

（4）信息检索

计算机可以贮存大量设计活动中所需的各项数据在制图过程中可以根据命令随时检索。

（5）编入造型方面的必要条件

利用计算机可以编入造型的各种数据、前提条件

八、生产与造型

九、社会与造型

对传统造型活动的思考也出现了如下几种观点：

1、在现代工业生产社会中，需要保持自古以来的传统，并一代代传下去。

2、有效利用传统造型活动的同时，要考虑合乎社会要求的新设计，这是有效利用古代技术尝试适应现代生活的造型方法。

3、将传统技术机械化来适应大量生产。

4、拒绝和抛弃传统，创造出新造型，现代化应有现代的材料，产生现代的技术，旧的传统束缚着进步。
