教学要求：

掌握：美与审美的概念、美学法则的源泉、美学法则的概念；

熟悉：美学法则包含的内容：比例、尺度、统一与变化、均衡与稳定、简洁；

了解：美学法则在现实设计中的应用与相互结合的效果。

教学重点、难点及关键知识点：

重点：比例、尺度、统一与变化、均衡与稳定、简洁的含义；

难点：比例、尺度、统一与变化、均衡与稳定、简洁的相互结合与应用；

关键知识点：黄金分割比例的含义、作图法、应用。

第2节  美与审美（四）



一、引入



在工业造型设计中，不论是平面图案、标志类的设计，还是立体类的造型设计，其目的都是力求创造出新的形象。但创造本身并非是任意地、无所依据地创造，而是在满足物质功能和结构特点的前提下依据美学法则进行的。美学法则的源泉是大自然，并提炼于大自然，它也是人们长期在造型设计的实践中总结出来的规律。如枝叶茂盛的花木，由于自然地及其本能的生长，而充满了其周围的空间，呈现出了美的而又均衡的形象。人们总结了大自然美的规律，提高到理论高度，并使之系统化，以指导人们造型设计的实践。

二、对称、均衡与稳定

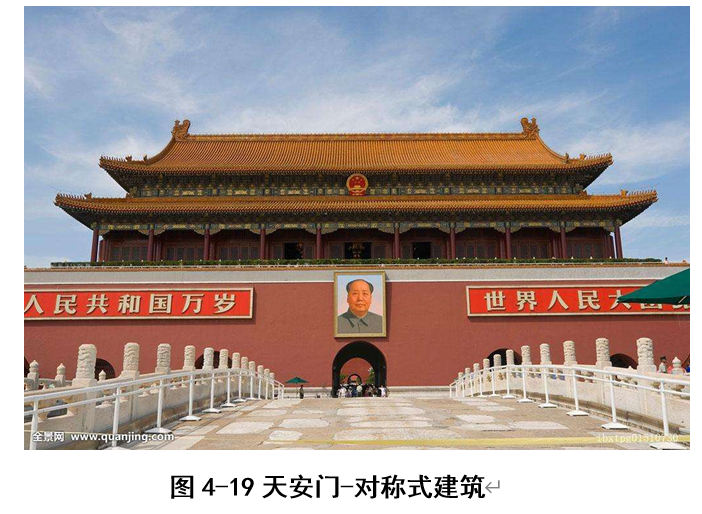

1、对称



是指在造型物上的某一方向，假定有一条轴线，将造型物分为等距离的形状相同、大小相等的两个对应部分，符合这种特征者，即认为该物体在这个方向上是对称的。





2、均衡



是一种不对称的平衡，它是视觉上的一种平衡关系，指造型物的前、后、左、右的体量关系，其表现形式可以是等量而不等形，或者是同形而不等量。前边所指的对称，与工程图学中形体的对称含意相同；所谓对称是指在造型物上的某一方向，假定有一条轴线，将造型物分为等距离的形状相同、大小相等的两个对应部分，符合这种特征者，即认为该物体在这个方向上是对称的。



获得均衡的基本方法：



均衡的表现形式是多种多样的，其视觉效果要比对称的表现形式生动、活泼一些。在产品的造型设计中，经常采用这种表现形式，以达到丰富、多变的视觉效果。



（1）体量



体量：物体整体或某部分的体积、形状、色彩、肌理等要素给视觉的综合量感。



对于同样重量的两个部分，在视觉上，体积大者重，体积小者轻。若以立方体和球体比较，立方体因有棱有角，能诱导视线向外扩延，结果产生立方体向空间扩大的视觉效果，在体量上则感到重；至于球体，在视觉上有收缩感，所占空间较小，在体量上感到轻。



从色彩方面观察，形状和大小完全相同的两个立体，一为深色，一为浅色，视觉效果深色重，而浅色轻。

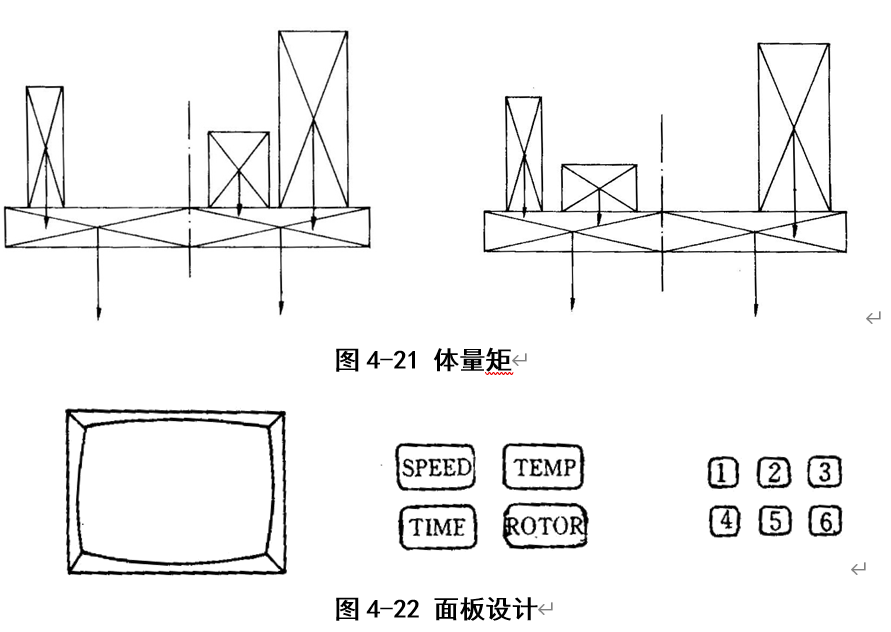

（2）体量矩



体量对视觉平衡支点的矩。



在具体的造型设计中，产品各个部件的布局和安装，在构图时必须充分考虑整体上的均衡，基本方法是：



 取支撑面的中心线为假想的对称线，然后从整体上作粗略的平衡估计，使整体左、右两边的体量矩之和相等。



 像这样的体量组合，在视觉上可大致趋于均衡，但并非真正物理量的平衡。

分析：面板设计应适应和满足人的生理上、心理上的特点及操作顺序等方面的要求。



面板设计基本属于平面构图设计，人观察平面图形时，其视线的扫描路线呈“Z”字形。从人的视觉反应分析，水平方向的视觉反应要比垂直方向快，但水平方向视角不能太大。因此面板尺寸的长与宽之比不可过大，从艺术角度考虑，可确定面板尺寸长与宽之比应尽量等于或者趋近根号矩形。从功能角度考虑，相同的元件或不同功能的元件组可适当地在面板上进行分割，在考虑到操作顺序和方便等，要使面板的视觉效果生动、活泼和均衡，可对诸元件采用非对称性布局排列和分割，分割线采用直线与圆弧相结合的形式，为使操作准确无误，也可对分割区采用不同色块。



3、稳定



指造型物的上、下部分，在视觉上的轻、重关系，在理论上是指造型物的整体或者某一部分的重心高低问题。



（1）稳定的分类及其实现方法



因为稳定具有安全感，在机电产品的造型设计中，对总体的稳定性，是必须考虑的重要因素之一。



稳定的分类：



l  实际稳定



l  视觉稳定



（2）实现和增强稳定感的方法



产品的造型设计，应该是在保证功能的前提下，确保产品能够在安全、可靠的情况下工作，其中很重要的一条是产品的稳定性。这种稳定性，不仅要满足实际稳定的必要条件，而且应充分适应心理上的视觉稳定。因此，在一般设计中，往往对实际稳定和视觉稳定同时考虑，以获得良好的造型效果和可靠的稳定性。



对于实现和增强稳定感的方法分析如下：



l  使造型物实际重心下移，以满足实际稳定的物理条件，在体量关系上应该是上小下大，或者使形体由底部向上逐渐缩小。







l  使造型物的实际重心落在支撑平面之内，否则应加大支撑面的面积，或者适当改变实际中心的

位置。

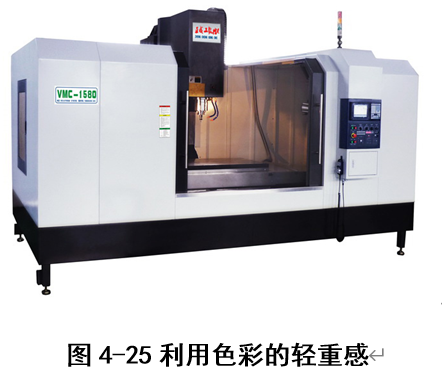

 l  利用色彩的轻重感，从产品的总体考虑。

 l  利用不同材质、肌理



l  利用标志、图案。



机电产品分类繁多，其功能特点也不尽相同，但在造型设计方面，很重要的一条乃是怎样确保产品工作的安全性和可靠性，否则，功能再好，也无法实现。根据机电产品的功能特点，大致可分为以下几类：



l  机床类

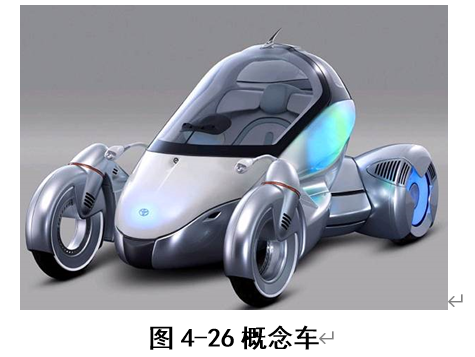

l  交通运输工具类



l  仪器仪表类



（3）简洁



产品的功能不同，其形态设计也不同，对人的视觉心理感受当然各异；因此，产品的造型设计并非形态越复杂越美观，因在相同功能的条件下，产品的形体复杂，交错多变，色彩繁多，易使观察者眼花缭乱，心理状态有紧张感，最终将影响产品的使用效果。因此，对一般产品的造型设计的基本原则，应该是突出主体、去繁就简、线型简洁明快、工艺简单方便。



人们的视觉感受特点，直线比曲线简单，平面比曲面简单，结构少比结构多简单，少色彩比多色彩简单。对某一产品而言，如果线型统一，色彩统一，形体组合变化小，结构简单，则视觉效果简洁、明快、舒适而大方，人的心理感受好。
