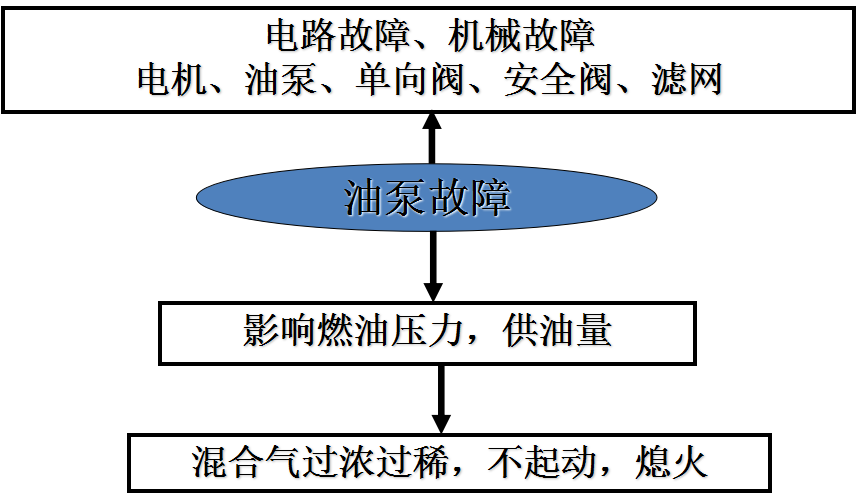

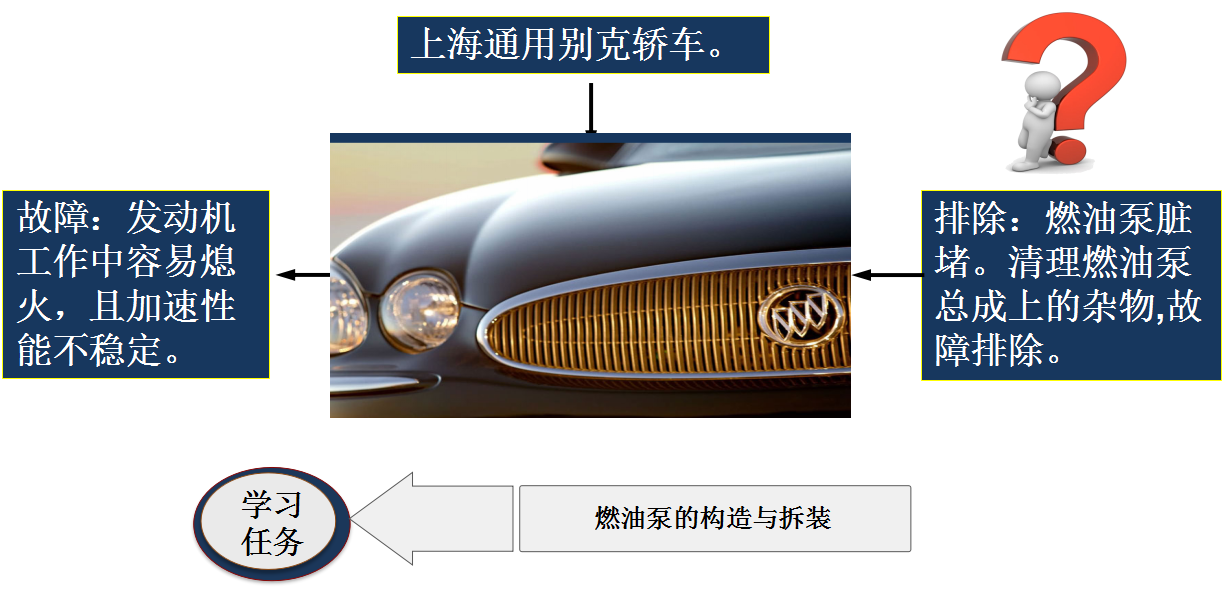

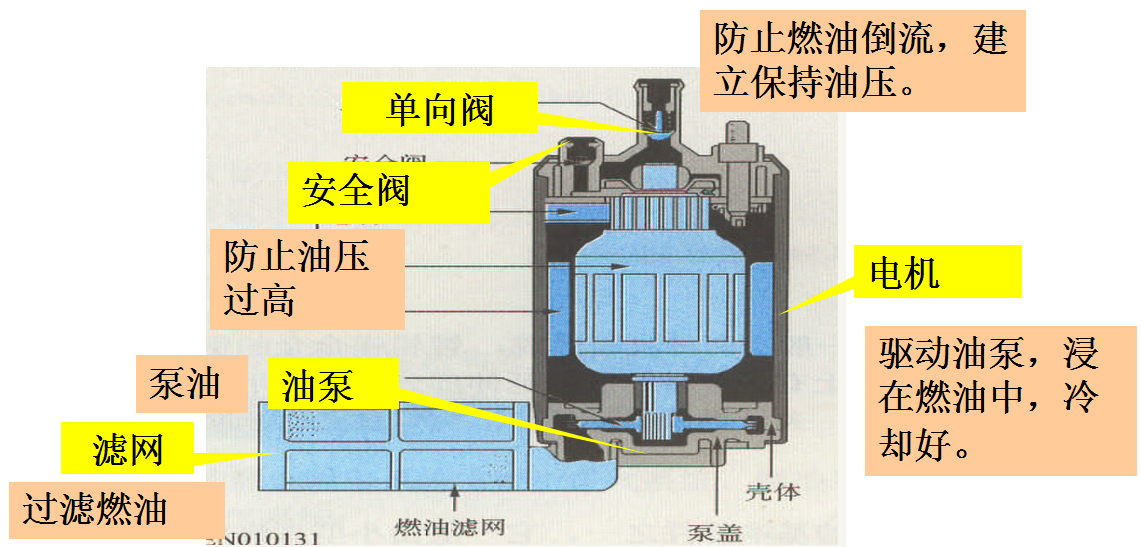

吸出燃油、建立油压。0.2-0.4Mpa

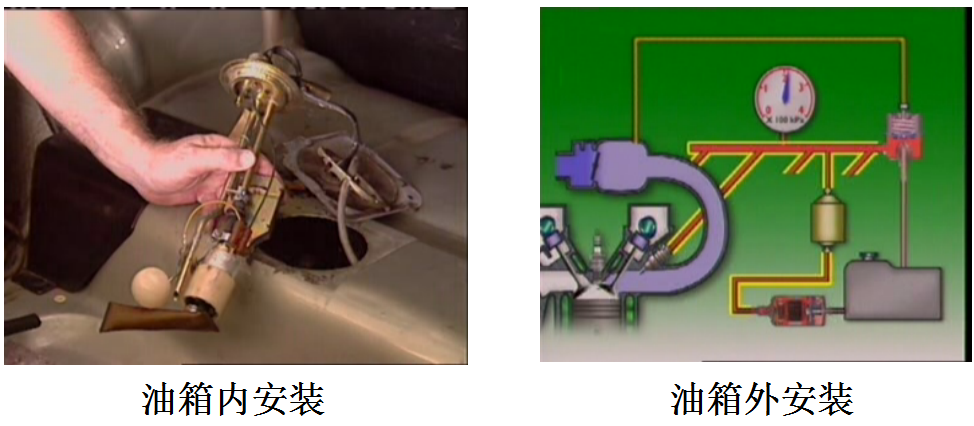

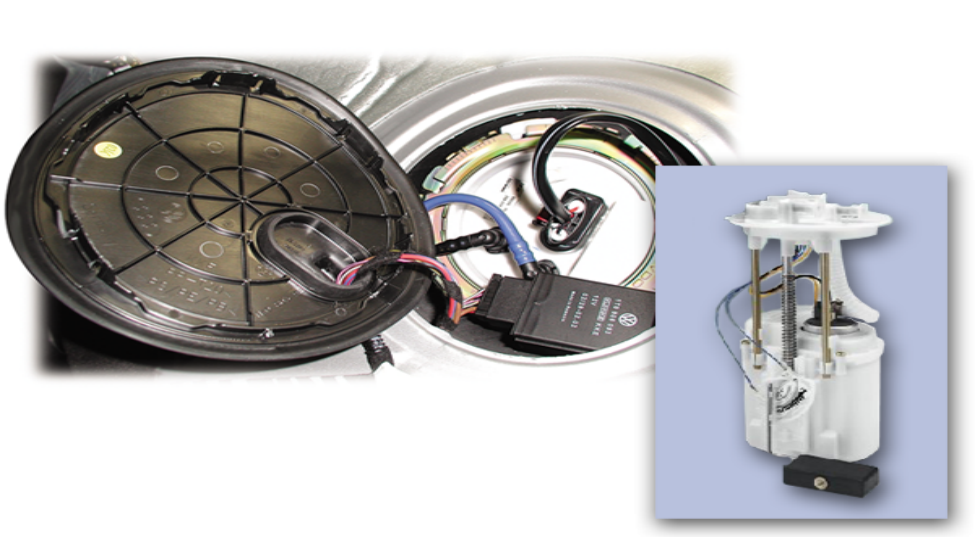

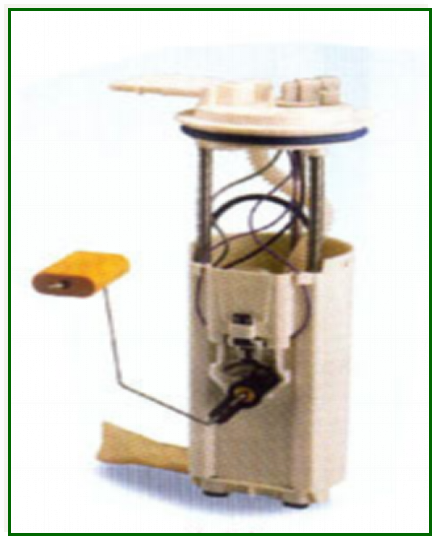

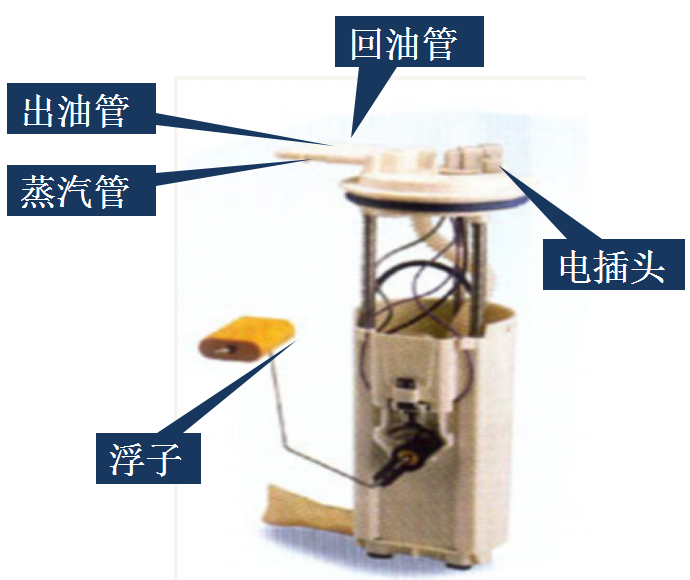

浮 子：用于指示油量多少

出油管：接燃油滤清器

回油管：接油压调节器

蒸汽管：接碳罐

电插头：油泵控制

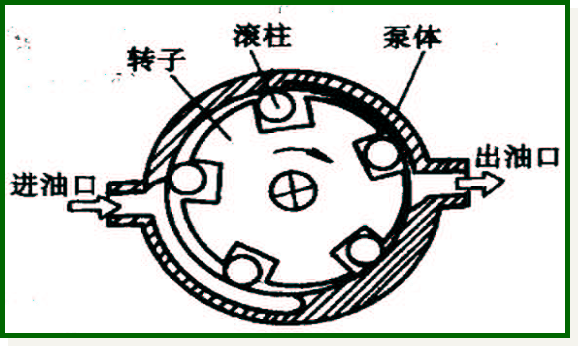

 随着转子旋转，密封腔容积增大时，吸油；容积减小时，压油。

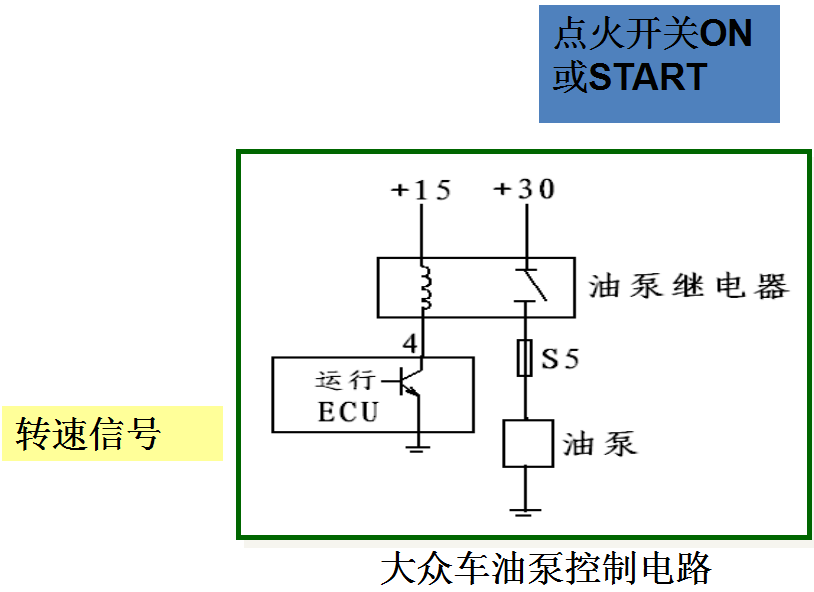

 控制电路：ECU----油泵继电器-----油泵

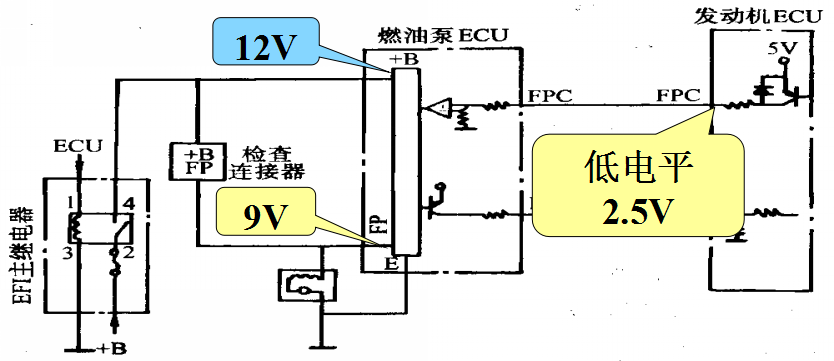

 发动机低速或中小负荷时，发动机ECU向油泵ECU的FPC端输入低电平，油泵ECU的FP端向油泵提供低电压（9V），油泵低速运转。

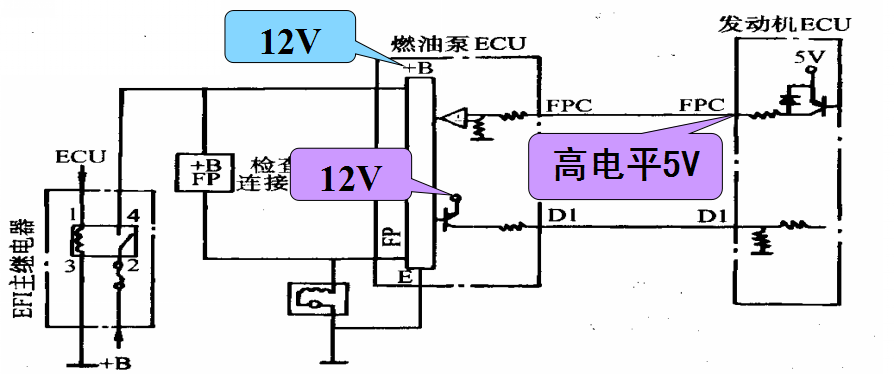

 发动机起动、高速或大负荷时，发动机ECU向油泵ECU的FPC端输入高电平，油泵ECU的FP端向油泵提供高电压（12V），油泵高速运转。
