配气相位

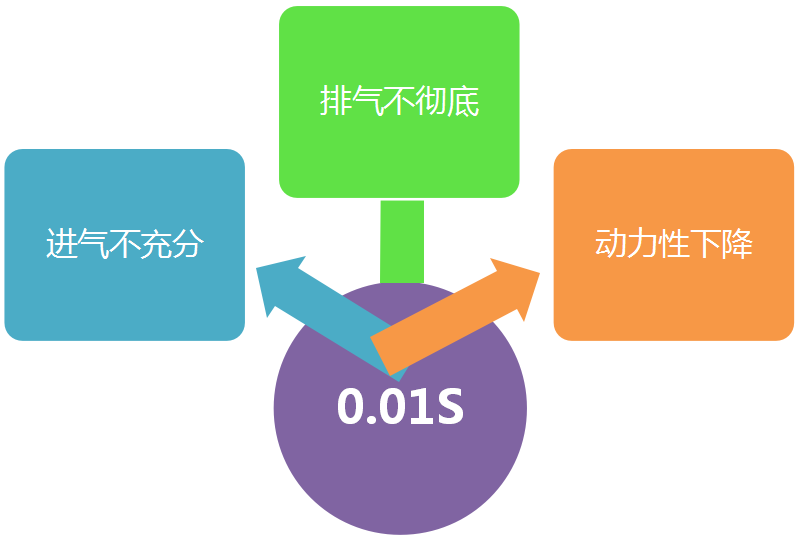

发动机转速为3000/r时,每一冲程的时长为多少?





0.01S——你答对了吗?






解决方法:进排气门提前打开,迟后关闭。

 怎样表示进排气门开启持续的时间呢?

配气相位

 用曲轴转角表示的进、排气门开闭时刻及其开启的持续时间。

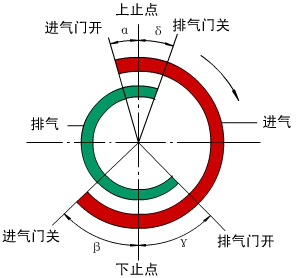

配气相位图


用来表示配气相位的各个角度。





1.进气提前角α

 在排气行程接近终了,活塞到达上止点前,进气门便开启。从进气门开始开启到上止点所对应的曲轴转角称为进气提前角 。

一般α=10°~30°

2.进气迟后角 β

 在进气行程下止点过后,活塞重新上行一段进气门才关闭。从下止点到进气门关闭所对应的曲轴转角称为进气迟后角。

一般β=40°~80°

进气持续角:α+180°+β


1.排气提前角γ

 在做功冲程后期,活塞到达下止点前,排气门便开启。从排气门开启到下止点所对应的曲轴转角称为排气提前角。

一般γ=40°~80°

2.排气迟后角 δ

 在活塞越过上止点后,排气门才关闭。从上止点到排气门关闭所对应的曲轴转角称为排气延迟角。

一般δ=10°~30°

排气持续角:γ+180°+δ


 由于进气门早开和排气门晚关,就出现了一段进排气门同时开启的现象,称为气门叠开。

气门叠开角:α+δ

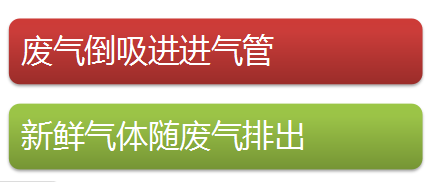

气门叠开会带来哪些问题?
