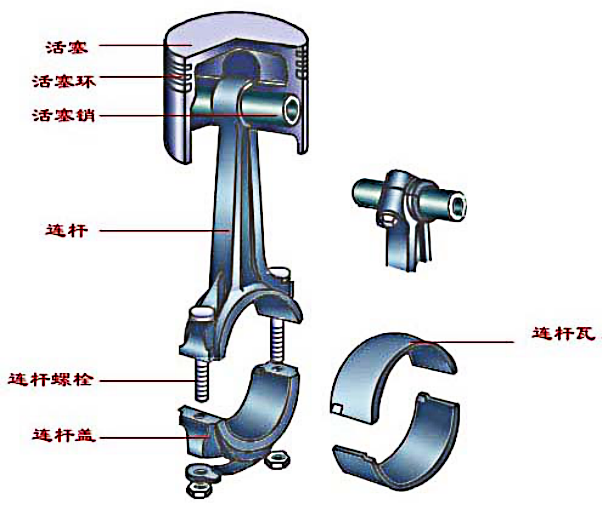

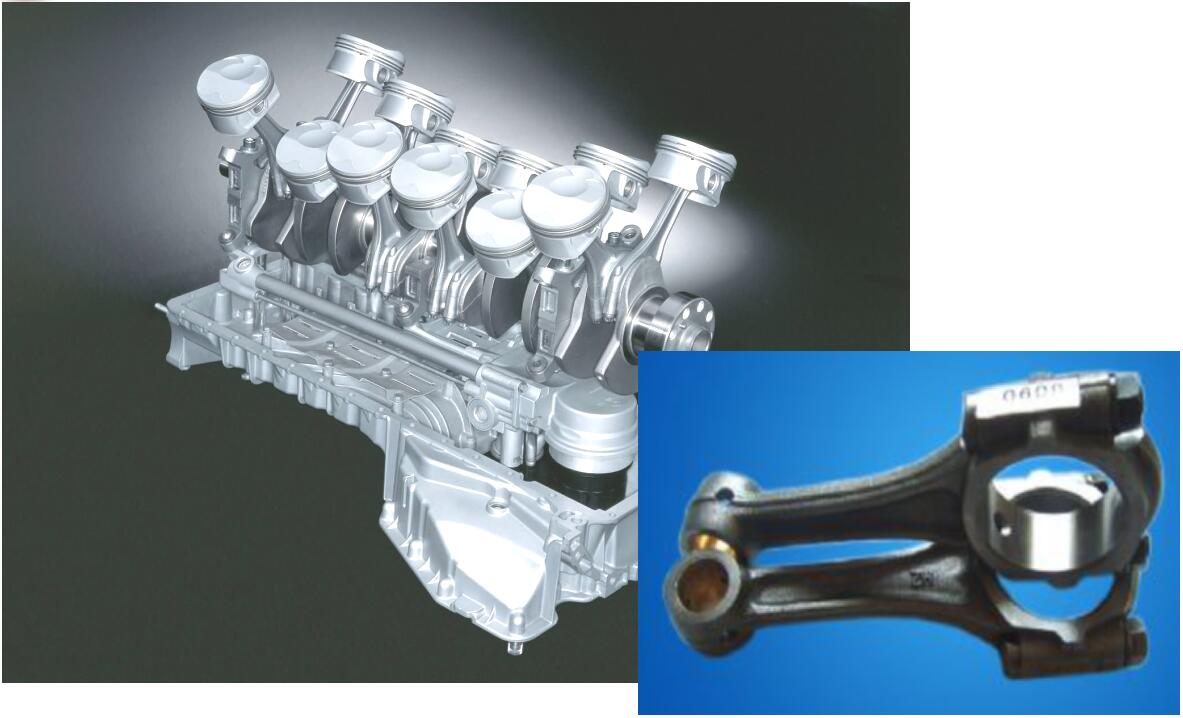

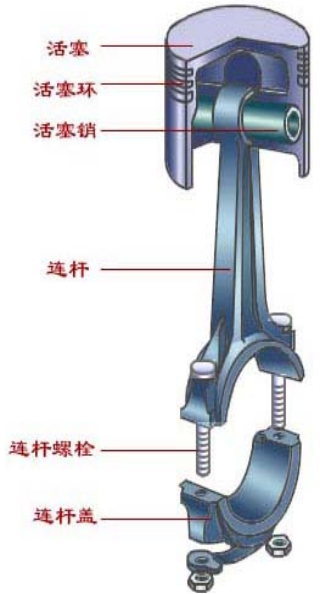

连杆与活塞销、活塞及曲轴间的连接关系

（1）将活塞的往复运动转变为曲轴的旋转运动。

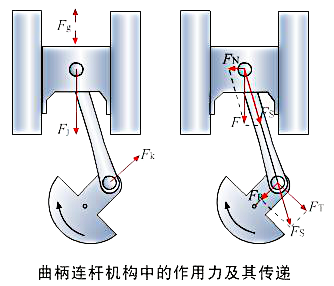

（2）将活塞承受的力传给曲轴。

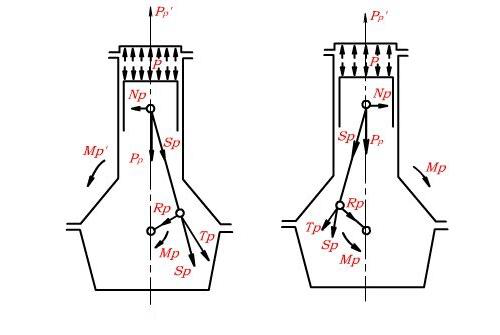

承受复杂的交变应力。



足够的强度、刚度和韧性，质量尽量要小。

合金调质钢、锻造镁合金、钛合金。

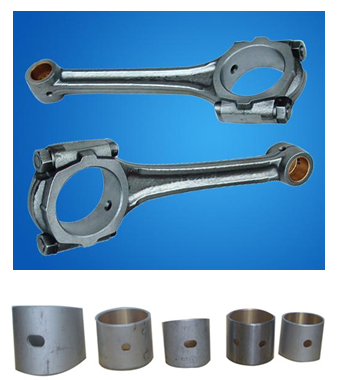

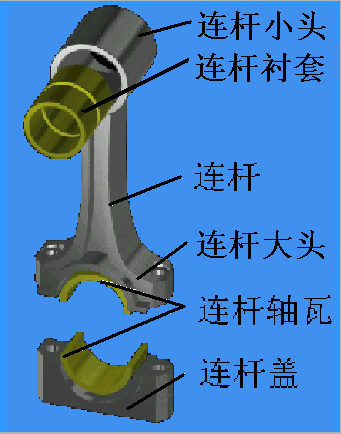

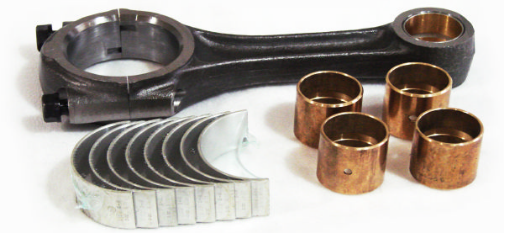

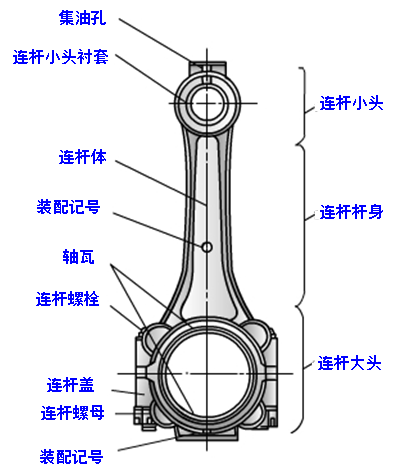

（1）连杆小头的结构特点——短圆筒形，内压减摩的连杆小头衬套。

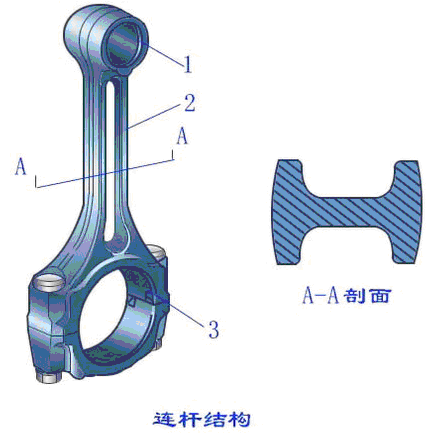

（2）连杆杆身结构特点

——连杆杆身做成“工”字形断面。

（3）连杆大头的结构特点

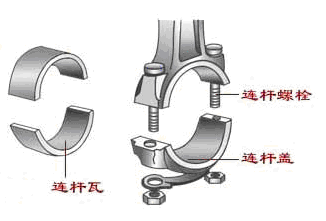

 连杆大头一般做成剖分式，连杆体与连杆盖组合镗孔，内装连杆轴承。

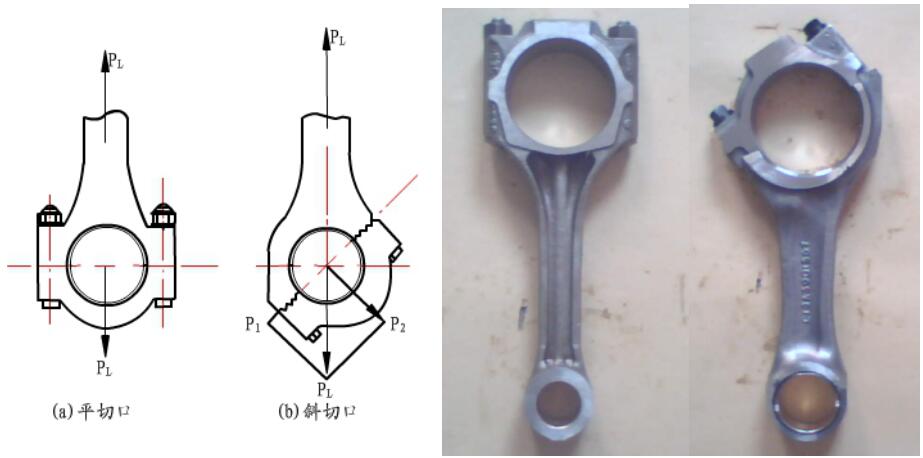

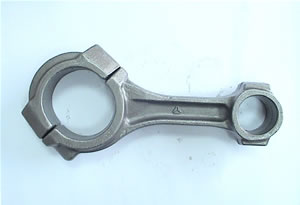

(4)连杆体与连杆盖剖分面形式

（1）平切口——多数发动机采用。

（2）斜切口——部分柴油机或少数强化汽油机。

（1）配对加工，配对安装。

（2）不可装反。

（3）不同气缸，不可错乱。

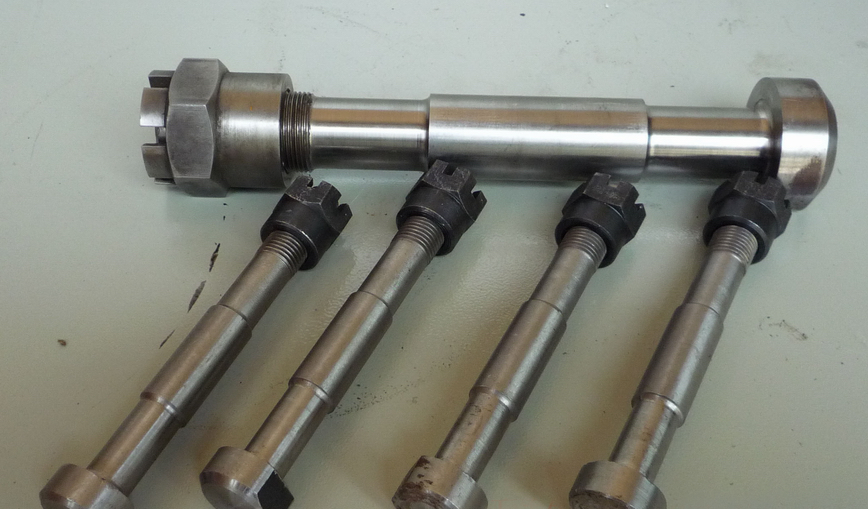

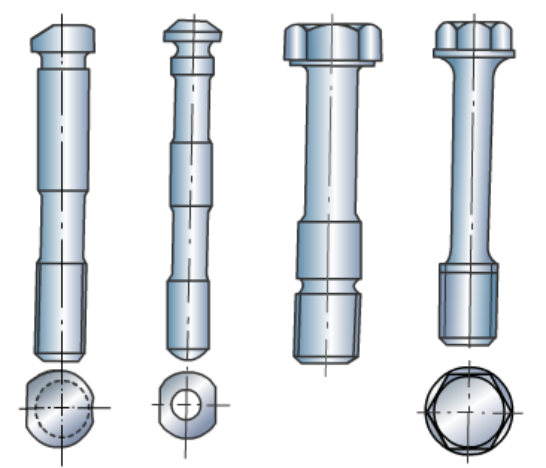

 连杆螺栓材料——连杆螺栓用优质合金钢制造，经调质后滚压螺纹，表面进行防锈处理。

 连杆螺栓的装配要求——分2-3次均匀地拧紧，最后拧紧至规定扭矩。
