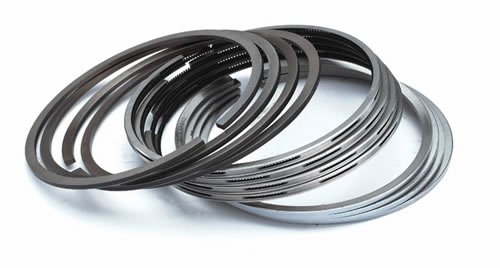

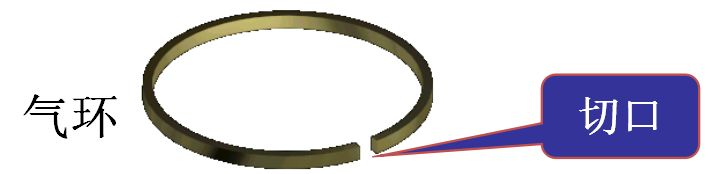

活塞环是具有弹性的开口环，分为气环和油环。

工作条件：高温、高压、高速、极难润滑。

平均寿命：6万公里

 作用：保证气缸与活塞间的密封性，并把活塞顶部吸收的大部分热量传给气缸壁，再由冷却水将其带走，具有刮油布油的作用。

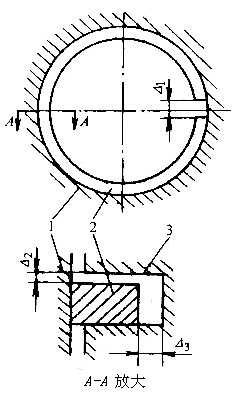

1-气缸；

2-活塞环；

3-活塞；

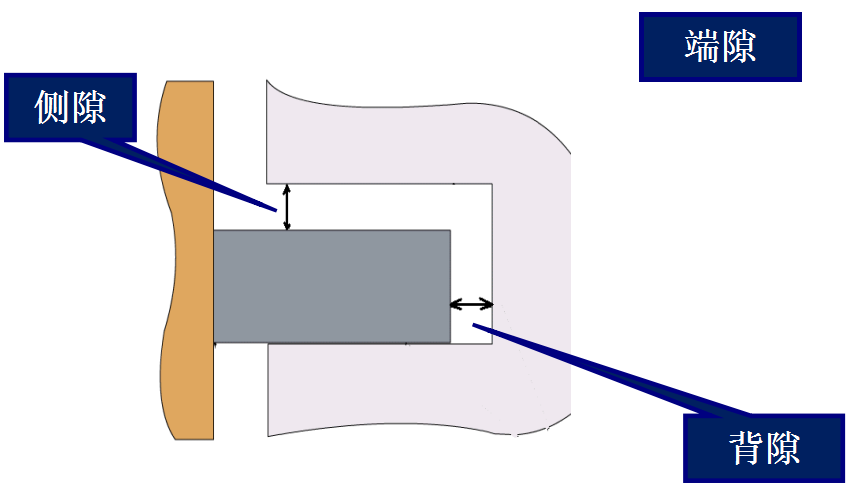

Δ1-端隙；

Δ2-侧隙；

Δ3-背隙

注意：三个概念

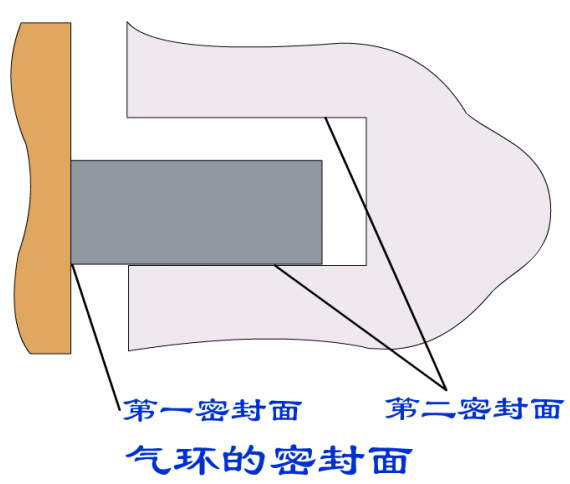

     第一密封面

     第二密封面

     第二次密封

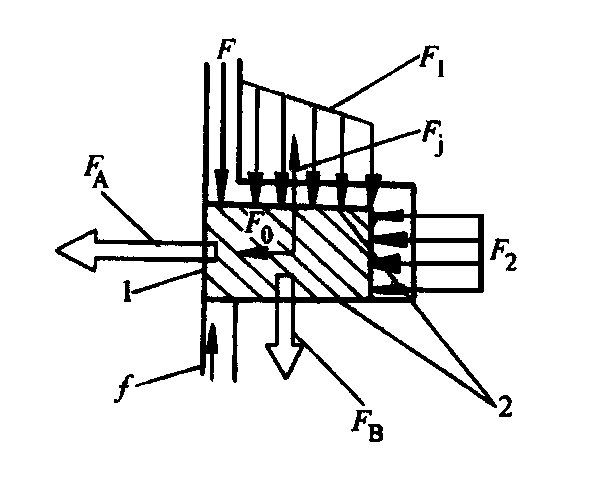

1-第一密封面；

2-第二密封面；

FA-第一密封面的压紧力；

FB-第二密封面的压紧力；

F-气缸内气体压力；

F1-环侧气体压力；

F2-背压力；

F0-环的弹力；

Fj-环的惯性力；                      f-环与缸壁的摩擦力

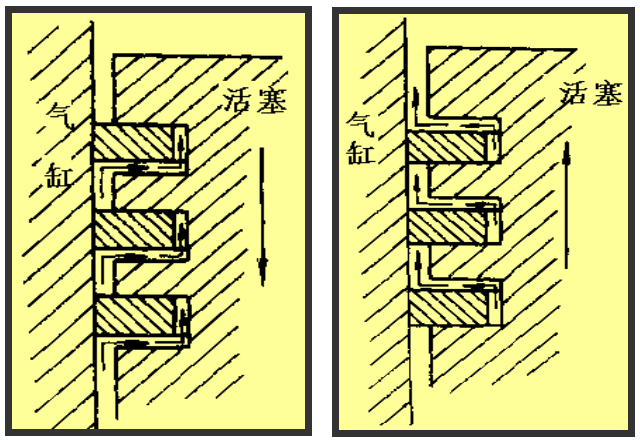

 好处：有利于气缸的润滑。

 坏处：加剧了润滑油的消耗，同时使火花塞沾油而不能产生电火花，使燃烧室积碳过多或使活塞环积碳失去密封作用。
