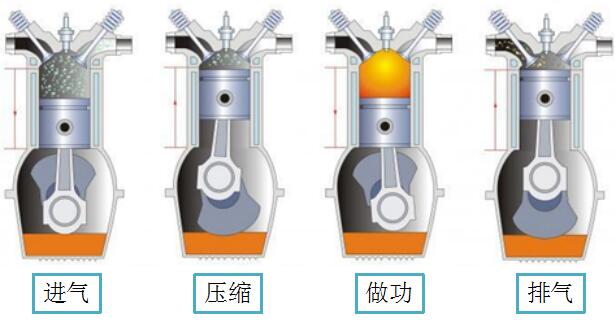

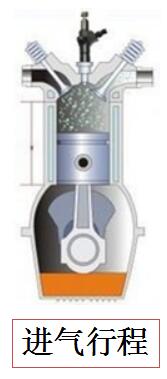

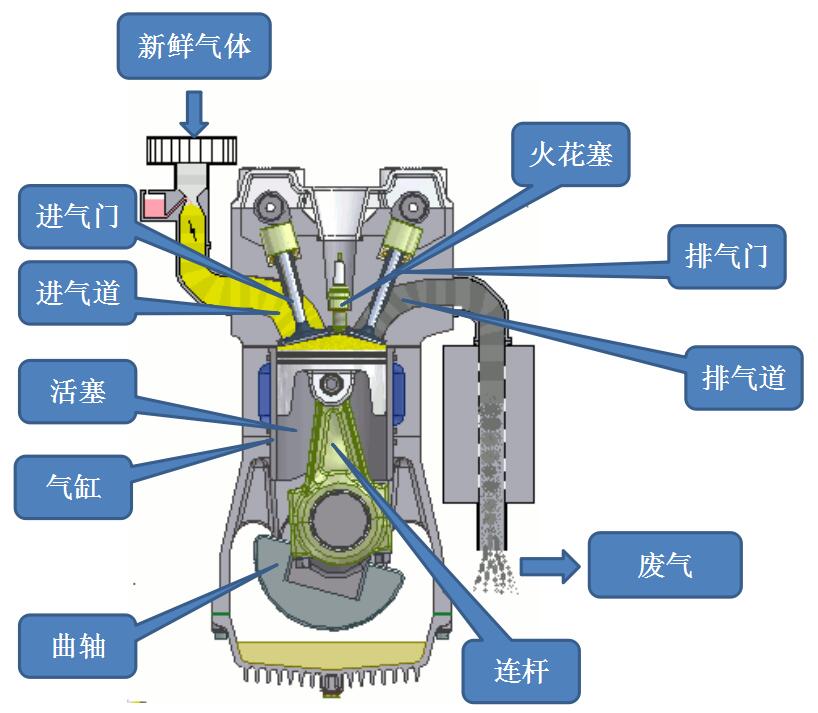

→进气行程

→压缩行程

→做功行程

→排气行程

活塞    上止点→下止点   进气终了压力      75-90kpa

进气门    开启        进气终了温度      370-440K

排气门    关闭

可燃混合气    吸入气缸

活塞   下止点 →上止点  压缩终了压力      800-2000kpa

进气门   关闭        压缩终了温度      600-750K

排气门   关闭

可燃混合气   压缩

活塞     上止点→下止点   最高压力      3-5Mpa

进气门    关闭         最高温度      2200-2800K

排气门    关闭         做功终了压力    300-500kpa

可燃混合气   燃烧膨胀     做功终了温度   1500-1700K

活塞   下止点→上止点   排气终了压力      105-120kpa

进气门   关闭         排气终了温度      850-1200K

排气门   开启

废气    推出气缸

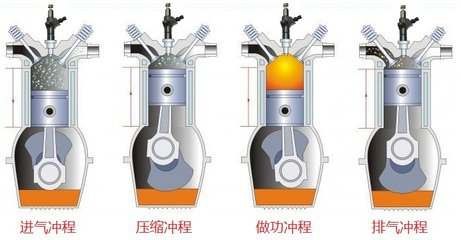

进入气缸的是纯空气

进气终了压力      80-95kpa

进气终了温度      310-340K

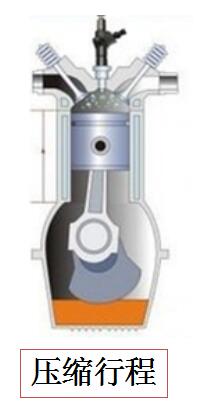

压缩终了压力      3-5Mpa

压缩终了温度      800-1000K

压缩末期喷油器喷油，形成混合气

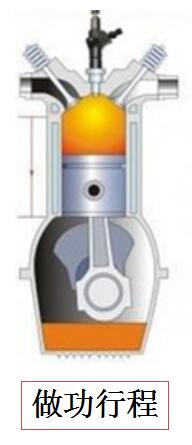

最高压力      5-9Mpa

最高温度      1800-2200K

做功终了压力     200-400kpa

做功终了温度     1000-1400K

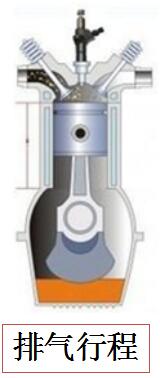

排气终了压力      103-115kpa

排气终了温度      700-900K
