“千年鹤归”车站
  • 1 武汉站
  • 2 教学安排

武汉站

中国湖北省武汉市境内铁路车站

武汉站(Wuhan Railway Station),位于中国湖北省武汉市洪山区境内,是中国铁路武汉局集团有限公司管辖的铁路车站,是武汉三大火车站之一, 是武汉铁路枢纽规划中“五主两辅”客站布局的“五主”之一。 武汉站是中国第一个上部大型建筑与下部桥梁共同作用的新型结构火车站,实现了高速铁路地铁公路三者的无缝衔接。

2004年8月,武汉站选址敲定杨春湖。2006年9月28日,武汉站及其城市综合配套工程正式开工。2009年12月26日,武汉站正式启用。2017年8月,武汉站开启“刷脸进站”模式。

截至2009年12月,武汉站总建筑面积370860平方米,其中站房建筑面积114602平方米,站前高架人行平台13324平方米,无站台柱雨棚143664平方米,地面层人行通道60650平方米,地面层停车场38620平方米。


建筑规模

建筑设计

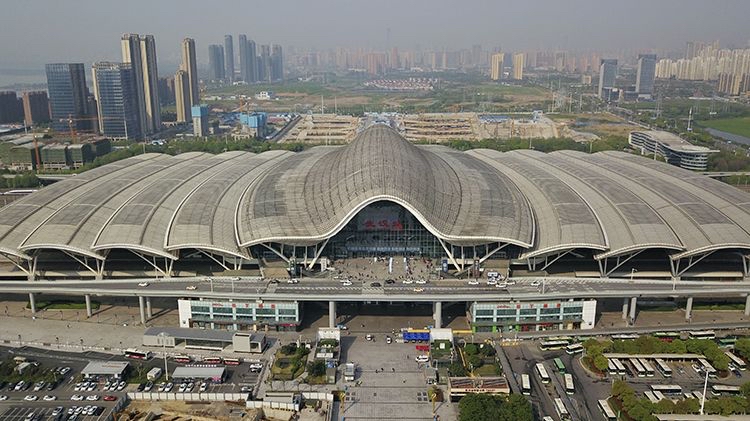

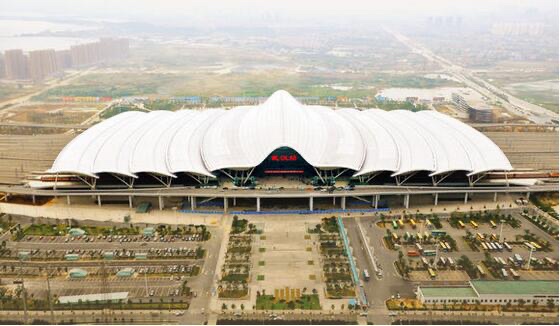

武汉站由法国AREP Ville和中铁第四勘查设计院集团有限公司联合设计,中国建筑第三工程局承建,总建筑面积370860平方米,其中站房建筑面积114602平方米、站前高架人行平台13324平方米、无站台柱雨棚143664平方米、地面层人行通道60650平方米、地面层停车场38620平方米。车站首层为铁路桥梁结构,上层则为大跨度空间流线型金属钢结构,主拱最大跨度为116米,高度为50米,最高点距离地面58米,满足了建筑外部造型和空间内部的需要。武汉站实现了“等候式”及“通过式”相结合的进站模式,旅客可在站厅俯瞰所有停靠于站台上的列车。

武汉站的立面造型设计结合了武汉独具的特色,建筑的外观富有多层寓意:车站主站房设计犹如一只展翅飞翔黄鹤,寓意“千年鹤归”,立面水波状的屋顶以体现武汉的“江城”特色,寓意着千湖之省,九块重檐组成的无柱雨棚寓意“九省通衢”,中部高耸隆起的60米高的穹顶,象征的是湖北武汉“中部崛起”,蒸蒸日上的势态和趋势。

总体布局


截至2022年10月,武汉站由高架层,站台层、夹层、地下层和地面层5个主要层面,构成为一个完整的整体。

武汉站的地下层为地铁4号线站台层,交换层为车站到达层并设有售票厅、地铁站厅及商业空间,四侧有出站通道并设有始发公交站场、的士站及停车场,站台层设站台及股道,高架层设东西进站通道、A候车室(A1-A8)、B候车室(B1-B8)及对应的检票口。武汉站的动车停车场位于站区南方约3公里东侧,最大宽度为330米,可停放16辆编成的动车组列车56列。再往南1.5公里设有列车检修厂,可同时容纳10列动车组列车。
