飞机操纵系统的分类
  • 1 课堂内容
  • 2 随堂练习

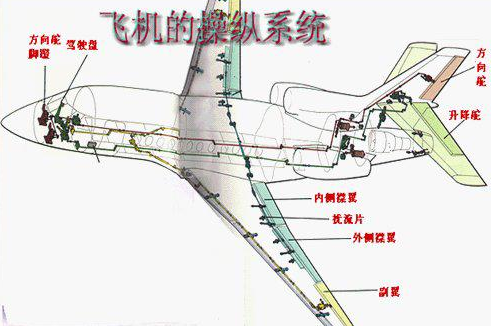

飞机的操纵性是指驾驶员通过操纵设备(如驾驶杆、脚蹬和启动舵面等)来改变飞机飞行状态的能力。

1. 飞机的纵向操纵

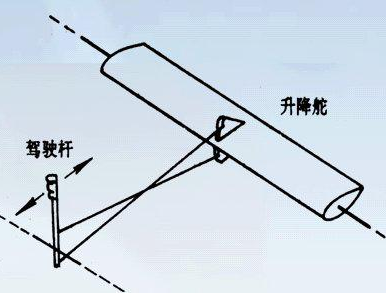

飞机在飞行过程中,操作升降舵,飞机就会绕着横轴转动,产生俯仰运动。飞行员向后拉驾驶杆,经传动机构传动,升降舵便向上偏转,这时水平尾翼上的向下附加升力就产生使飞机抬头的力矩,使机头上仰;向前推驾驶杆,则升降舵向下偏转,使机头下俯。


现代的超声速飞机,多以全动式水平尾翼代替只有升降舵可以活动的水平尾翼。因为全动式水平尾翼的操纵效能比升降舵的操纵效能高得多,可以大大改善超声速飞机的纵向操纵性。

2. 飞机的横向操纵

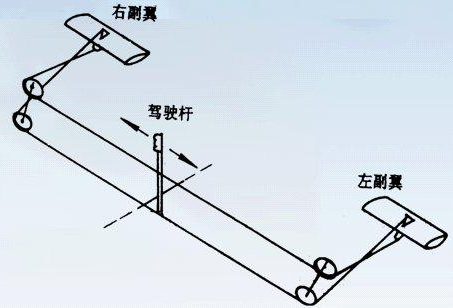

飞机在飞行过程中,操纵副翼,飞机便绕着纵轴转动,产生滚转运动。向左压驾驶杆(转动驾驶盘),左副翼向上偏转,右副翼向下偏转,这时左机翼升力减小,则产生左滚的滚动力矩,使飞机向左倾斜,反之则向右倾斜。

3. 飞机的方向操纵

飞机在飞行过程中,操纵方向舵,飞机则绕立轴转动,产生偏航运动。飞行员向前蹬左脚蹬,方向舵向左偏转,在垂直尾翼上产生向右的附加侧力,此力使飞机产生向左的偏航力矩,使机头向左偏转,反之,机头向右偏转。

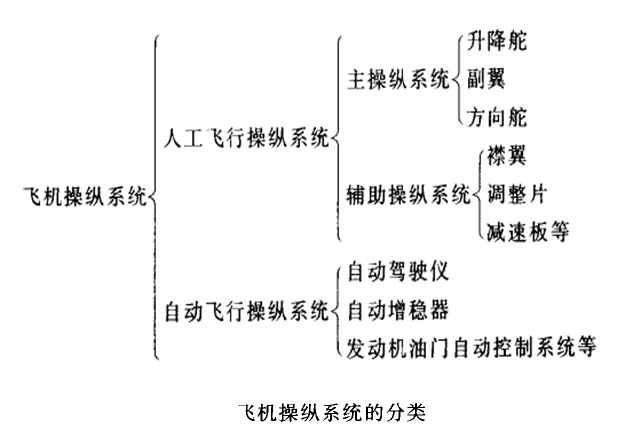

4. 飞机操纵系统的分类
