薄壁结构的静不定度
  • 1 课堂内容
  • 2 随堂练习


1. 平面薄壁结构的静不定度

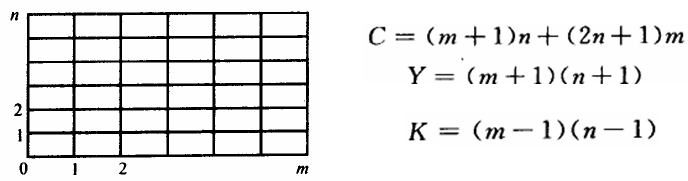

平面桁架结构的静不定度可由下列公式确定：

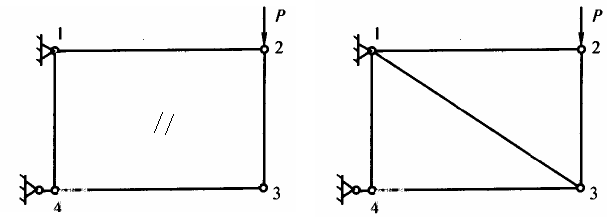

薄壁结构可以理解为以薄板代替斜杆的桁架结构。对于板杆结构，式中的C为杆数和四边形板数之和。


结论：静不定度等于结构内部的节点数。

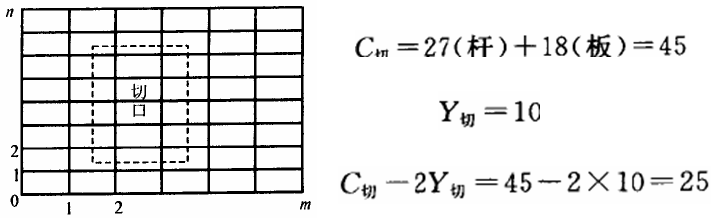

此外，结构开口可降低结构的静不定度。

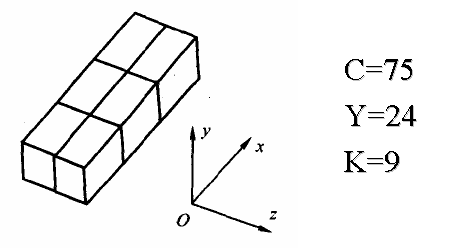

2. 空间薄壁结构的静不定度

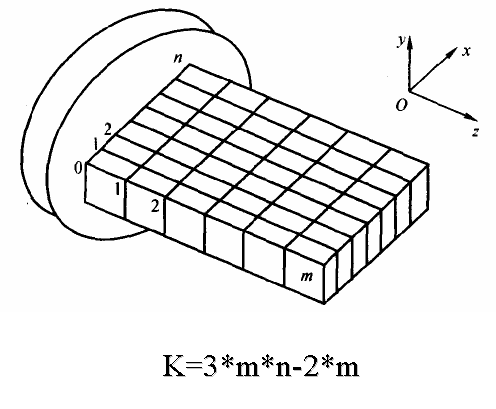

空间薄壁结构的静不定度可仿照平面的结构，即
