飞机设计规范简介
  • 1 课堂内容
  • 2 随堂练习


制定设计规范的意义:对飞机设计和研制给出全面要求的指令性技术文件,是飞机设计员的工作依据。由政府与权威研究机构组织制定,也可与设计主管部门共同制定。

设计规范不是统一的,而是针对不同的飞机类型制定不同的设计规范,因为飞机的任务与技战术要求不同。此外,设计规范与设计手册是飞机设计人员的基本工具。

1. 规定了飞机的分类及相应的载荷系数

用途分:歼击机(J);强击机(Q);歼击教练机(JJ);多用途机(DY);教练机(JL);轰炸机(H);大型运输机(YH)。

机动性分:机动类(歼击机,强击机及相应的教练机),ny=-3~8;半机动类(战术轰炸机,多用途飞机),ny=-2~4;非机动类(战略轰炸机,运输机),ny=-1~3。

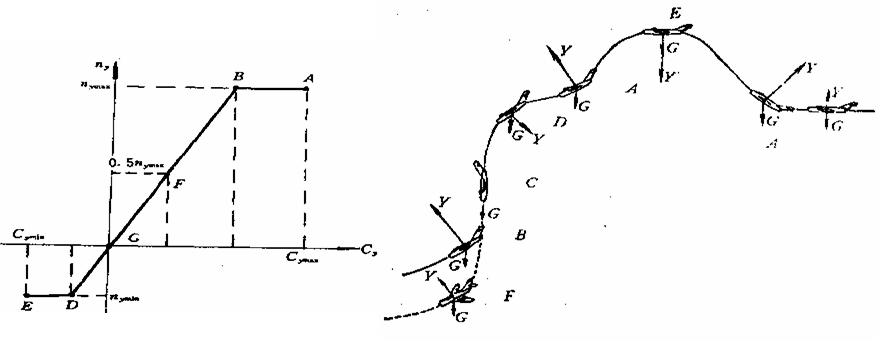

2. 规定了飞行包线及设计情况

Ⅰ 设计情况具有代表性的最严重的各种飞机载荷情况


使飞机结构易遭到破坏、人员设备易受损伤的载荷情况都应考虑在内。

Ⅱ 设计重量

l最小飞行重量:空机重+5%燃油+最少乘员

l最大设计重量:携带最大机内及机外装载

基本飞行设计重量:空机重+50%燃油+基本武器重量+乘员、滑油、氧气重量

着陆设计重量:最大设计重量-50%机内及机外燃油

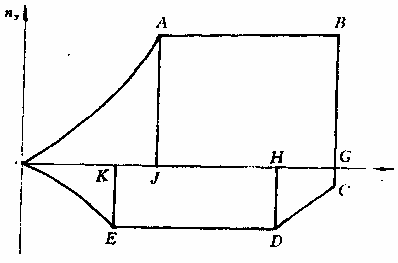

Ⅲ 飞行包线


Ⅳ 安全系数

在规范中未作特殊说明之处,安全系数均为1.5;

当载荷的性质、大小和分布不能准确确定时,安全系数增大到1.65、2或更大;

对于主要的接头和耳片,由于特殊重要性,在上述安全系数基础上,尚应乘以附加安全系数1.25

3. 规定了刚度指标

飞机结构应有足够的刚度,以保持飞机的气动外形、操稳性及抗振要求;规定了各操纵面的有效性指标,各翼面的许可挠度值和扭角值。

4. 规定了飞机适航性指标

规定了飞机应适应的大气条件、机场条件,对出现差错、故障及其后果影响的限制,故障飞行的性能要求,应有的飞行品质、操纵品质,防火防腐蚀指标等。

5. 规定了应进行的各种试验及其要求

一般要求的试验:静力、动力和热试验,耐久性和疲劳寿命试验,地面操作试验,动力装置试验,各系统、设备试验,武器使用、空中加油、弹射救生、应急迫降等特殊性试验。
