动态法测杨氏模量

实验目的

1、理解动态法测量杨氏模量的基本原理。

2、掌握动态法测量杨氏模量的基本方法，学会用动态法测量杨氏模量。

3、培养综合运用知识和使用常用实验仪器的能力。

实验仪器

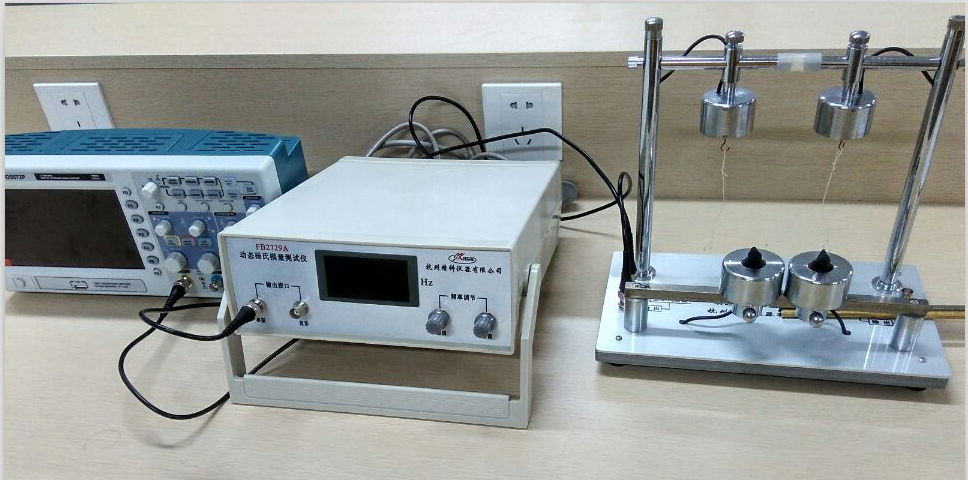

FB2729A型动态杨氏模量实验仪1套；通用双踪示波器1台。

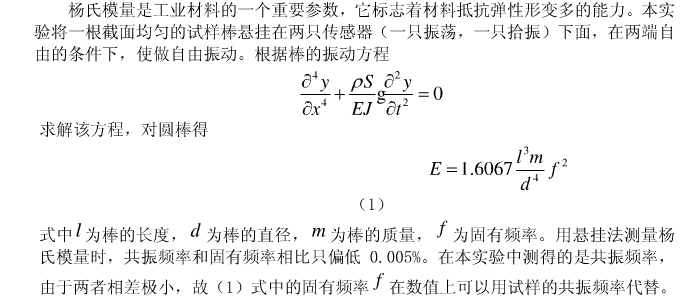

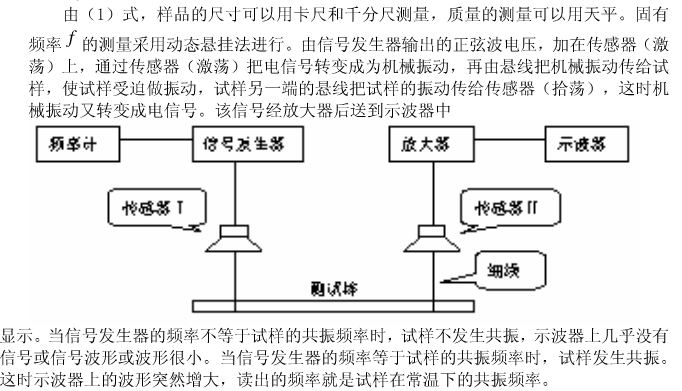

实验原理

实验内容

实验前将仪器连接好，再按下述步骤进行实验。

1.悬挂法测量

（1）把信号发生器的输出与测试台的悬挂法输入相连。

（2）把试样棒用细棉线挂在测试台上，悬挂点的位置放在0.0365L和0.9635L处（具体位置金属棒上已用刻度线标注），待试样稳定后，调节信号发生器旋钮，寻找试样棒的共振频率。即当示波器光屏上出现共振现象时，即正弦波幅度突然变大时，再微调信号发生器频率旋钮，使波形振幅达到极大值。

（3）再按同样方法分别测挂在0.099L和0.901L，0.1615L和0.8385L，0.224L和0.776L，0.2865L和0.7135L，0.349L和0.651L的共振频率。

六、

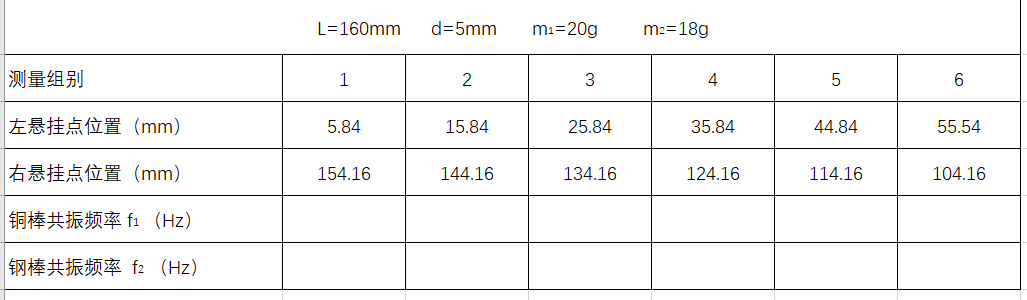

1、悬挂/支撑点位置与共振频率数据记录

2、数据处理与分析

八、思考题

（1）试样的长度L、直径d、质量m、共振频率f分别应该采用什么规格的仪器测量？
