圆弧插补指令G02/G03

1、插补方向的判断

2、圆弧插补格式

3、例题讲解

1）例题1

例1

%1008
N1 T0101
N2 M03 S460
N3 G00 X90Z20
N4 G00 X0 Z3
N5 G01 Z0 F100
N6 G03 X30 Z-15 R15
（N6 G03 X30 Z-15 I0 K-15）
N7 G01Z-30
N8 X36
N9 G00 X90 Z20
N10 M05
N11 M30

2）例题2

%1008
N1 T0101
N2 M03 S460
N3 G00 X80Z10
N4 G00 X30Z3
N5 G01 Z-20 F100
N6 G02 X26 Z-22 R2
N7 G01 Z-40
N8 G00 X24
N9 Z3
N10 X80 Z10
N11 M05
N12 M30

作业

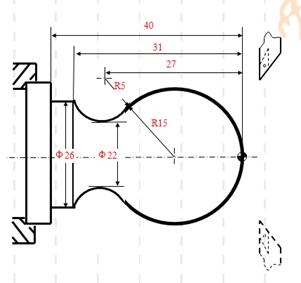

运用直线和圆弧插补指令完成图-作业1编程

图-作业1

%3309

N1 T0404
N2 G00 X40 Z5
N3 M03 S400
N4 G00 X0
N5 G01 Z0 F60
N6 G03 U24 W-24 R15
N7 G02 X26 Z-31 R5
N8 G01 Z-40
N9 X40 Z5
N10 M30
