例题1

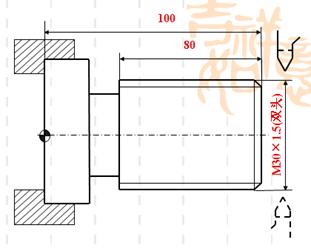

根据下图完成零件的程序编写

                图：例1

 %0001

 M03S500

 G0X150Z150

 T0303

 G00 X35Z104
    M03 S300
    G82 X29.2 Z18.5 F3
       X28.6 Z18.5 F3
       X28.2 Z18.5 F3
       X28.04 Z18.5 F3
    M05

 M30
