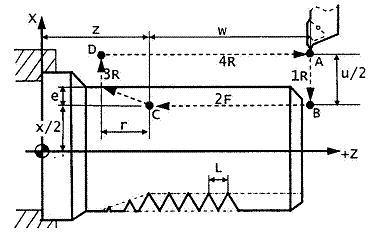

1、G82格式说明

G82 X（U）_ Z（W）F_

X、Z：螺纹终点的坐标值。
F：螺纹导程

2、螺纹计算尺寸分析

(1) 实际切削螺纹外圆直径

d_实际=d-0.1P

(2) 螺纹牙型高度

h=0.65P

(3) 螺纹小径

d₁=d-1.3P

3、螺纹加工尺寸分析

螺纹加工轴向尺寸

轴向尺寸=L₁+L+L₂

L1：切入段长度(2~5mm),一般大于2P。

L:螺纹加工有效长度。

L2：切出段长度(1~3mm),若有退刀槽，则为退刀槽的一半。
