一、重力式桥台

1、重力式桥台的类型：重力式桥台依据桥梁跨径、桥台高度及地形条件的不同，有多种形式。常用的类型有U形桥台，埋置式桥台，八字式和一字式桥台等。重力式桥台在铁路桥上还有T形桥台，十字形桥台等其它型式。

2、U形桥台：U形桥台由台身（前墙）台帽、基础与两侧的翼墙组成，在平面上呈U字形。U形桥台构造简单，基础底承压面大，应力较小，但圬工体积大，桥台内的填土容易积水，结冰后冻胀，使桥台结构产生裂缝。

二、埋置式桥台

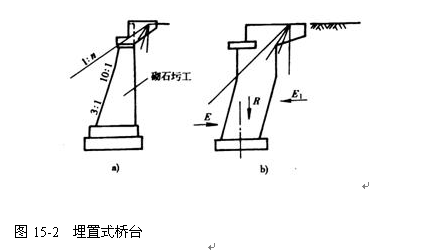

桥台台身埋置于台前溜坡内，不需另设翼墙，仅由台帽两端的耳墙与路提衔接。图15-2a为直立式埋置桥台；15-2b为后倾式，它使台身重心向后，用以平衡台后填土的倾覆力矩，但倾斜度应适当。

埋置式桥台，台身为圬工实体，台帽及耳墙采用钢筋混凝土，当台前溜坡有适当保护不被冲毁时，可考虑溜坡填土的主动土压力。因此，埋置式桥台圬工数量较省，但由于溜坡伸入桥孔，压缩了河道，有时需要增加桥长。它适用于桥头为浅滩，溜坡受冲刷较小，填土高度在10m以下的中等跨径的多跨桥中使用。当地质情况较好时，可将台身挖空成拱形，以节省圬工，减轻自重。

三、轻型桥台

1、薄壁轻型桥台

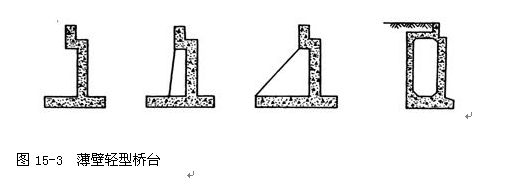

薄壁轻型桥台常用的型式有悬臂式、扶壁式、撑墙式及箱式等，如图所示。在一般情况下，悬臂式桥台的混凝土数量和用钢量较高、撑墙式与箱式的模板用量较高。薄壁桥台的优点与薄壁墩类同，可依据桥台高度，地基强度和土质等因素选定。

2、支撑梁轻型桥台

单跨或少跨的小跨径桥，在条件许可的情况下，可在轻型桥台之间或台与墩间，设置3～5根支撑梁。支撑梁设在冲刷线或河床铺砌线以下。梁与桥台设置锚固栓钉，使上部结构与支撑梁共同支撑桥台承受台后土压力。此时桥台与支撑梁及上部结构形成四铰框架来受力。

轻型桥台可采用八字式和一字式翼墙挡土，如地形许可，也可做成耳墙，形成埋置式轻型桥台并设置溜坡。

4、框架式桥台

 一般为双柱式桥台，当桥较宽时，为减少台帽跨度，可采用多柱式，或直接在桩上面建造台帽。框架式桥台均采用埋置式，台前设置溜坡。为满足桥台与路堤的连接，在台帽上部设置耳墙，必要时在台帽前方两侧设置挡板。

5、组合桥台

（1）锚定板式桥台：

锚定板式桥台有分离式和结合式两种形式。分离式是台身与锚定板、挡土结构分开，台身主要承受上部结构传来的竖向力和水平力，锚定板设施承受土压力。结合式的锚定板结构与台身结合在一起，台身兼做立柱和挡土板。

（2）过梁式，框架式组合桥台：

桥台与挡土墙用梁结合在一起的桥台为过梁式的组合桥台，使桥台与桥墩的受力相同。

（3）桥台与挡土墙组合桥台：

由轻型桥台支承上部结构，台后设挡土墙承受土压力的组合式桥台。
