对于普通型上承式拱桥，其主要承重结构?主拱圈是曲线，车辆无法通过，需要在桥面系与主拱之间设置传递荷载的构件或填冲物，这些传递荷载的构件或填冲物称为拱上建筑。

拱上建筑是拱桥的一部分，依其结构形式的不同而参与主拱共同受力的程度也不同；同时，拱上建筑在一定程度上能约束主拱圈由温度变化及混凝土收缩徐变等引起的变形，而主拱圈变形又使拱上建筑产生附加力。

拱上建筑类型分：实腹式拱桥，空腹式拱桥两大类。

一、实腹式拱桥

实腹式拱上建筑构造简单，施工方便，但填料数量较多，恒载较重，小跨径



拱桥中多采用实腹式。实腹式拱上建筑由侧墙、拱腹填料、护拱以及变形缝、防水层、泄水管和桥面等部分组成。（如图12-11所示）

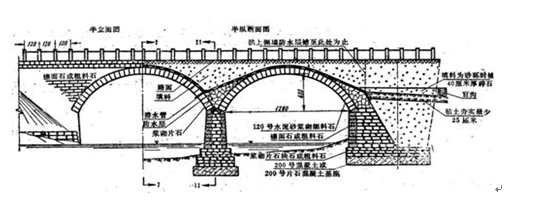

图12-11实腹式拱桥构造图(单位：cm)



二、空腹式拱桥

大、中跨径拱桥多采用空腹式。空腹式拱上建筑由多孔腹孔结构和桥面系主成：以利于减小恒载，并使桥梁显得轻巧美观。根据腹孔的结构形式，空腹式拱上建筑又分为拱式和梁式两种。

1、腹孔

布置腹孔应结合主拱的类型、构造、施工方法等综合考虑，如图12-12所示：

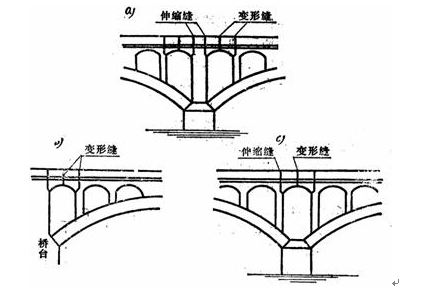

图12-12桥墩(台)上腹拱的布置方式

（1）、腹孔分拱型腹孔及梁板式腹孔；

（2）、腹孔一般等跨对称布置在主拱圈两侧，腹拱跨径选用2.5~5.5m,矢跨比1/2~1/6，不宜大于主拱圈跨径的1/8~1/15；

（3）、采用梁板式腹孔，减轻重量；

2、腹孔墩：如图12-13所示

腹孔墩可采用立墙式及立柱式；

三、拱桥的其它细部构造

1、拱上填料（﹥0.3m)、桥面及人行道

2、伸缩缝与变形缝,保证结构的安全性与耐久性，相对变形较大的位置设伸缩缝、相对变形较小处设变形缝；使拱上建筑适应主拱圈的变形；

3、铰的设置

（1）、采用形式有：弧形铰、平铰及假铰

（2）、拱桥需设铰的情况：主拱圈按两铰或三铰拱设计；空腹式腹拱圈按构造设铰、腹孔墩上下端；施工过程中的临时铰；

4、排水及防水层

除桥面排水外，应对渗入到拱腹内的积水排除；防水层的质量影响桥梁的耐久性；

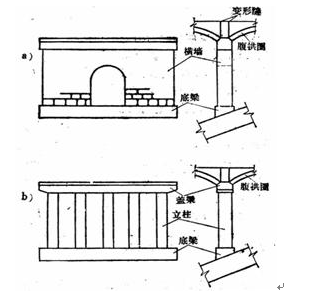

图12-13 腹孔墩构造形式
