一、桁架桥

1、上部主要构造：（见图12-9）

桁架拱片—主要承重结构，由上、下弦杆、腹杆、拱顶实腹段组成；

横向联结系—拉杆、横系梁、横隔板、剪刀撑

桥面系—横向微弯板、纵向微弯板和预应力混凝土空心板

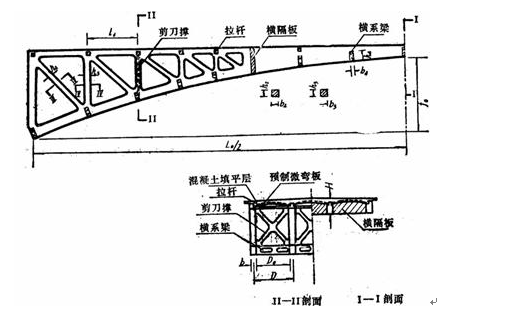

图12-9 桁架拱桥的主要组成



2、桥型特点

（1）、拱与桁架组合，共同受力，整体性好，发挥全截面材料的作用；

（2）、桁架部分的构件主要承受轴力；

（3）、拱的水平推力使跨中弯距减少

（4）、节点为刚性连接，易开裂，影响整体刚度及耐久性；



（5）整体自重轻，构件可预制，适合软土地基；

3、桁架拱片主要类型：斜腹杆桁架、拱竖腹杆桁架、拱桁架肋桁架拱

二、刚架拱

刚架拱是在刚架、斜腿刚架等基础上发展而来的一种新桥型，属于有推力的高次超静定结构。（见图12-10）

图12-10刚架拱桥的基本图示



1、结构组成

刚架拱片—主要承重结构，由跨中实腹段的主梁、空腹段的次梁、主拱腿、次拱腿构成；

横向联系—可采用预制装配式的横系梁或横隔板形式，其作用使刚架拱片联成整体受力，并保证其横向稳定性。

桥面系—可由预制微弯板、现浇混凝土填平层、桥面铺装等部分组成，也可采用预制空心板、现浇混凝土层及桥面铺装构成。

2、结构特点及适用性

（1）、构件小，自重小，适用于软土地基；

（2）、结构变形小，整体结构刚度大；

（3）、施工方便，造价较底；

三、钢管混凝土拱桥
