一、板拱

板拱分为：石板拱、混凝土板拱、钢筋混凝土板拱；

钢筋混凝土板拱的拱顶厚度采用跨径的1/60~1/70；拱脚厚度可按下式：dj=dd/cosφj其中dd表示拱顶厚度；cosφj拱脚处拱轴线的倾角。

二、肋拱(如图12-5 所示)

肋拱常用截面形式有：矩形截面、工字型截面及箱型截面。

矩形截面：肋高为跨径的1/40~1/60，肋宽为肋高的0.5~2.0倍；

工字型及箱型：肋高为跨径的1/25~1/35，肋宽为肋高的0.4~0.5倍；腹板、翼板厚度按构造及抗剪最小尺寸要求0.25~~0.5m;

肋拱间必须设横梁、横撑以增强肋拱桥的横向整体稳定性。

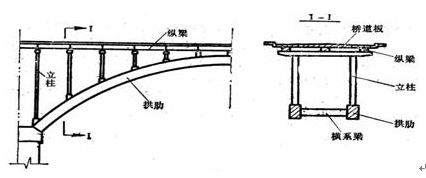

图12-5肋拱桥桥型图

三、箱型拱（如图12-6 所示）

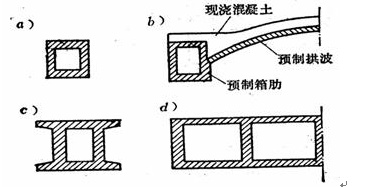

图12-6箱型拱截面形式

箱型拱特点：适合大跨径拱桥，截面挖空率大，节省材料；形心轴靠中适应主拱正负弯距变化；主拱整体性好，抗扭刚度大，稳定性好；便于预制施工拼装；

箱形主拱圈的形式：1、采用闭合箱肋组成的多室箱形截面（如图12-7所示）；2、采用工字形肋组成的多室箱形截面3、采用U形肋组成多室箱形截面4、单室箱形截面

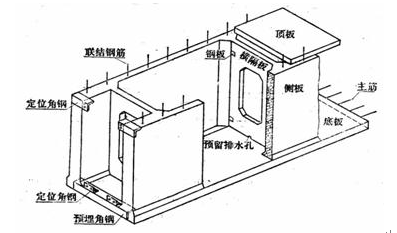

图12-7箱型拱闭和箱的构造

箱形拱构造尺寸：拱圈高度一般为跨径的1/50~1/70；可采用经验公式：H=L0/100+?(m)其中?=0.6~0.8；拱圈宽度满足跨度的1/20；保证横向稳定；

四、双曲拱桥

主拱圈横截面由一个或数个小拱组成，其主拱圈在纵向和横向均呈曲线形。通常有拱肋、拱波、拱板和横向联系等几部分。

公路双曲拱桥采用最多的是多肋波的截面形式；对于跨径和荷载较小的单车道桥可采用单波的形式。

双曲拱桥施工工序多，组合截面的整体性差，易开裂，适用无支架吊装、起

吊重量小情况，因此，只宜在中小跨径桥梁中采用。如图12-8所示。

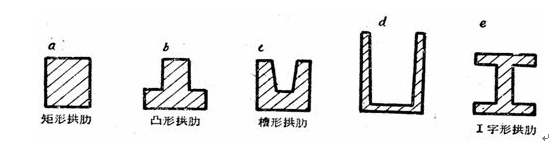

图12-8 双曲拱拱肋截面形式
