一、拱桥的主要组成

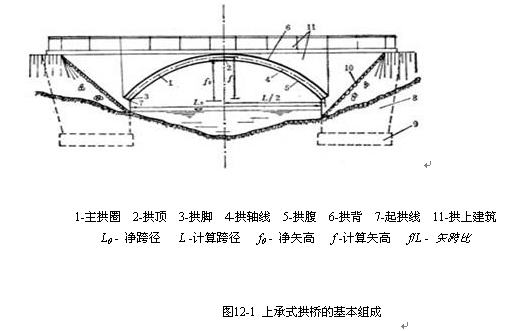

拱桥由上部结构和下部结构两大部分组成。上部结构是由拱圈及其上面的拱上建筑所构成。拱圈是主要承重结构。桥面系包括行车道、人行道及两侧的栏杆或砌筑的矮墙等构造。下部结构由桥墩、桥台及基础等组成。其主要组成部分见下图12--1所示。

二、拱桥的主要类型

1、按拱圈横截面形式分类

（1）、板拱桥

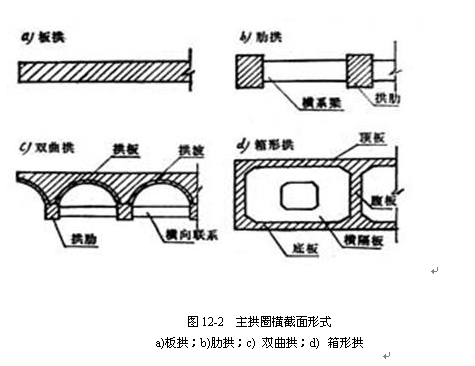

板拱桥主拱圈采用矩形实体截面，它的构造简单、施工方便，因而使用广泛。但其截面形式比其他形式截面抵抗矩小，若获得较大截面抵抗矩必须增加截面尺寸，相应增加了材料用量和结构自重，增加下部负担，通常在地基条件较好的中、小跨径圬工拱桥中采用板拱形式。如图12-2 a）所示。

（2）、肋板拱

在板拱桥的基础上，将板拱划分成两条（或多条），形成分离的、高度较大的拱肋，肋与肋间用横系梁想连。减小截面尺寸，减小自重，多用于较大跨径的拱桥。如图12-2 b）所示。

（3）、双曲拱桥

主拱圈横截面由一个或数个小拱组成，由于主拱圈在纵向及横向均呈曲线形，故称之为双曲拱桥。双曲拱桥截面抵抗矩大，可节省材料，而且具有装配式梁桥的特点，适合于工业化生产，具有加快施工进度，缩短工期，施工工艺简单等优点，得到广泛推广。如图12-2 c）所示。



（4）、箱形拱

箱形拱截面抵抗矩较大，可节省材料，对于大跨径桥则效果更为显著。特别适用于无支架施工。但箱形截面制作复杂，一般只在跨径在50m以上的拱桥采用箱形截面。如图12-2 d）所示。

2、按建筑材料分：圬工拱桥，钢筋混凝土拱桥，钢拱桥

3、按拱上建筑形式分：实腹式拱桥，空腹式拱桥

4、按主拱圈所采用的拱轴线形式分类：圆弧拱桥，抛物线拱桥，悬链线桥

5、按静力体系分类：简单体系拱桥：三铰拱，两铰拱；无铰拱组合体系拱桥：无推力拱桥，有推力拱桥

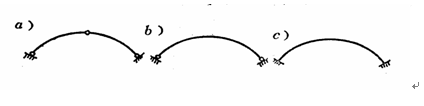

三铰拱：静定结构，在地基差的地区可采用。但构造复杂，施工困难，整体刚度小，主拱圈一般不采用。如图12-3 a）

两铰拱：一次超静定结构，介于三铰拱和无铰拱之间。如图12-3 b）

无铰拱：三次超静定结构。拱的内力分布较均匀，材料用量较三铰拱省；构造简单，施工方便，整体刚度大，实际中使用广泛。但超静定次数高，会产生附加内力，一般希望修建在地基良好处。跨径增大，附加力影响变小，故钢筋混凝土无铰拱仍是大跨径桥梁的主要型式之一。如图12-3 c）

图12-3 拱桥按静力体系分

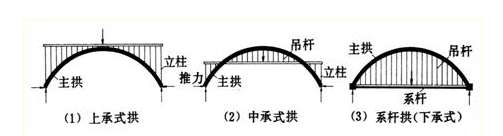

6、按桥面位置分：上承式拱桥，中承式拱桥，下承式拱桥。如图5-4 所示：

图12-4拱桥基本图示
